Σ-G5SⅡ
I.C.T
| Miktar： | |
|---|---|
| Yüksek Hızlı SMT Montaj Platformu

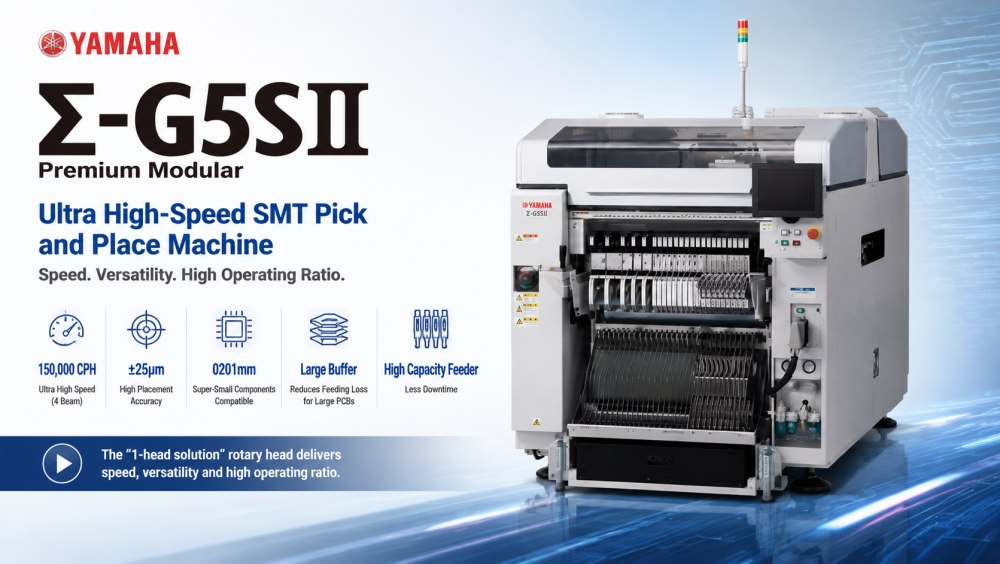

Yamaha Σ-G5SⅡ, verimlilik ve doğruluğun kritik olduğu ultra yüksek hızlı PCB montaj üretim hatları için tasarlanmıştır. Yerleştirme stabilitesini korurken son derece yüksek verim elde etmek için çok ışınlı mimariyle birleştirilmiş 1 kafalı döner doğrudan tahrikli yapıyı kullanır. Hem tek hem de çift hatlı konfigürasyon desteğiyle farklı fabrika yerleşimlerine kolaylıkla uyum sağlar.
Bu makine tüketici elektroniği, LED aydınlatma, otomotiv modülleri ve endüstriyel kontrol PCB üretimi için uygundur. Ultra küçük 0201 yongalarından daha büyük IC ve konektörlere kadar bileşenleri yönetir. Gelişmiş besleyici kapasitesi ve akıllı hareket kontrolüyle Σ-G5SⅡ, minimum aksama süresiyle uzun saatler boyunca istikrarlı üretim sağlar.

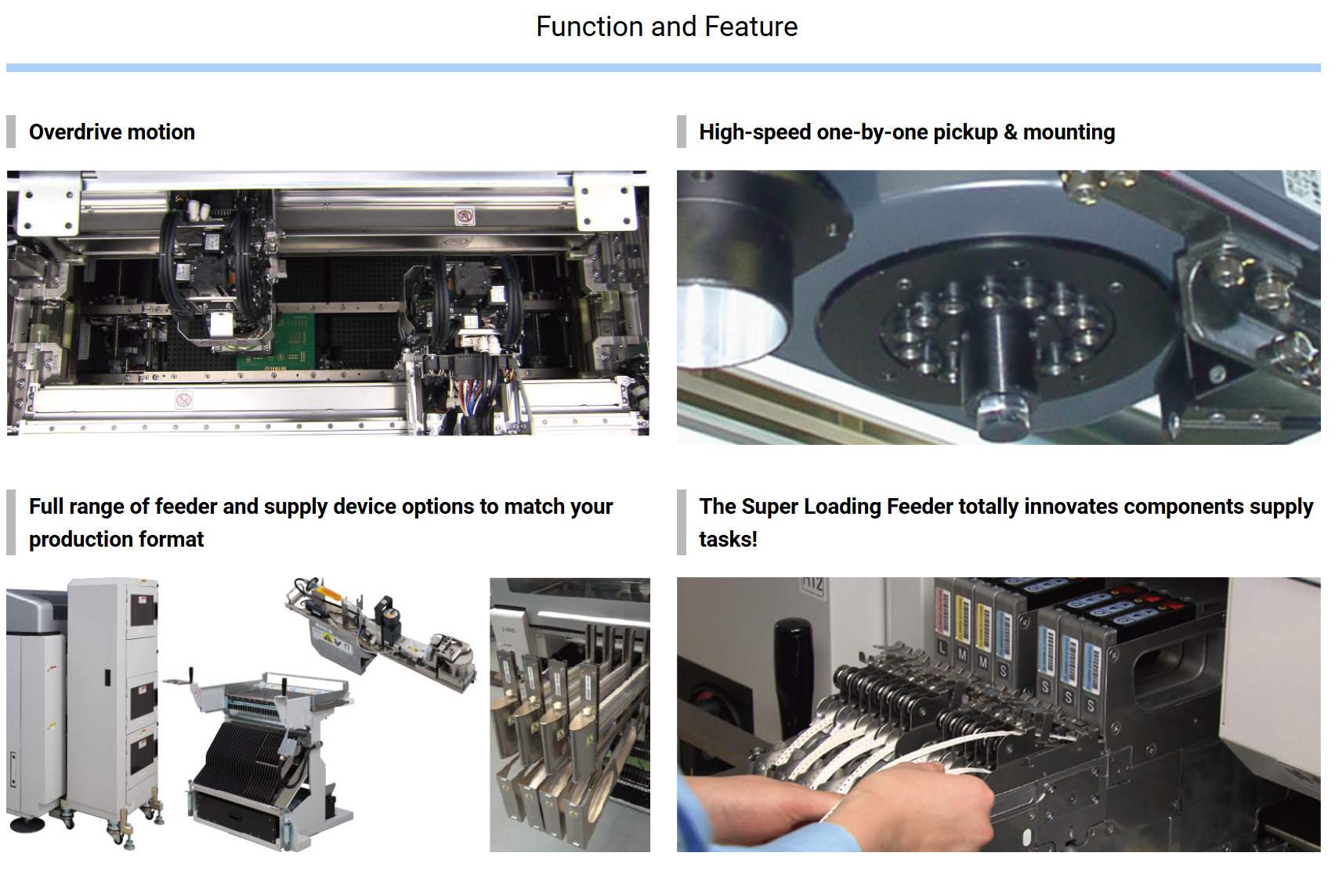

| Ürün Özellikleri
Σ-G5SⅡ, 4 ışınlı yüksek hızlı mimariyi kullanarak 150.000 CPH'ye kadar ulaşır. Bu, eşzamanlı çok konumlu montaja olanak tanıyarak seri üretim ortamlarında verimi önemli ölçüde artırır. Kararlı çıktı performansıyla sürekli yüksek hacimli PCB montaj gerektiren fabrikalar için tasarlanmıştır.
Döner kafa sistemi karmaşık mekanik aktarım yapılarını ortadan kaldırır. Bu, tepki hızını artırır ve çalışma sırasında titreşimi azaltır. Sonuç, uzun üretim döngülerinde daha yüksek doğruluk, daha düzgün hareket kontrolü ve daha düşük bakım gereksinimleridir.
Makine, 0201 çipleri, 03015 mikro bileşenleri ve daha büyük IC paketleri dahil olmak üzere geniş bir bileşen yelpazesini destekler. Bu esneklik, üreticilerin ekipmanı değiştirmeden karışık ürünler üretmesine, üretim verimliliğini artırmasına ve hat değişim süresini kısaltmasına olanak tanır.
Optimize edilmiş koşullar altında ±25μm yerleştirme doğruluğu ile Σ-G5SⅡ, yüksek hızlarda bile güvenilir montaj kalitesi sağlar. Gelişmiş görüntü hizalama ve gerçek zamanlı düzeltme sistemleri, hassas elektronik düzenekler için tutarlı hassasiyeti korur.
Sistem 180'e kadar besleme hattını destekleyerek sık sık yeniden doldurmaya gerek kalmadan büyük ölçekli bileşen tedarikine olanak tanır. Bu, aksama süresini azaltır ve özellikle yüksek karışımlı üretim ortamları için uzun kesintisiz üretim çalışmalarını destekler.
| Şartname
| Model | ∑-G5SⅡ | |
| Uygulanabilir PCB | Tek şerit | L610×G510 mm ila U50×G50 mm (İsteğe bağlı: U1.200×G510 ila U50×G50 mm) |
| Çift şeritli | L610×G250 mm - L50×G84mm (çift besleme) L610×G415mm (tek besleme) | |
| Montaj yeteneği | Yüksek Hızlı Çok Kafalı×2 özellikleri: 90.000 CPH (tek şeritli/çift şeritli) | |
| Montaj doğruluğu | Yüksek Hızlı Çoklu (HM) Kafa | 0201/03015: ±25μm/80.000 CPH 0402: ±36 μm/85.000 CPH 0603: ±40 μm/90.000 CPH |
| Esnek Çoklu (FM) Kafa | ±15μm | |
| Uygulanabilir bileşenler | Yüksek Hızlı Çoklu (HM) Kafa | 0201 - L44×G44×Y12,7 mm veya altı |
| Esnek Çoklu (FM) Kafa | 1005 ila U72×G72×Y25,4 mm veya Konektör altı: 150×26 mm | |
| Bileşen türlerinin sayısı | Maksimum 120 tip (8 mm genişliğinde bant eşdeğeri) | |
| Güç kaynağı | 3 fazlı AC200V ±%10, 50/60Hz | |
| Hava besleme kaynağı | 0,45 ila 0,69 MPa (4,6 ila 7 kgf/cm²) | |
| Dış boyut (projeksiyonlar hariç) | U 1.280 x G 2.240 x Y 1.450 mm | |
| Ağırlık | Yaklaşık. 1.800 kilo | |
*Teknik özellikler ve görünüm önceden haber verilmeksizin değiştirilebilir.
| SMT Hat Ekipman Listesi
Σ-G5SⅡ genellikle lehim pastası yazıcısı, SPI inceleme sistemi, yeniden akış fırını, AOI inceleme makinesi ve PCB taşıma ekipmanı dahil olmak üzere I.C.T, müşterilerin dünya çapında verimli ve ölçeklenebilir elektronik üretim sistemleri oluşturmasına yardımcı olmak için SMT, DIP, kaplama ve akıllı fabrika otomasyon çözümlerini kapsayan tam hat entegrasyonu sağlar. eksiksiz bir SMT üretim hattına entegre edilir.
| Müşteri Başarısı Videosu
I.C.T, güç kaynağı üretimi için Kazakistan'daki bir müşteriye tam otomatik SMT üretim hattını başarıyla teslim etti. Mühendislik ekibimiz, yerinde kurulum, devreye alma ve operatör eğitimi hizmetleri sağlamak için müşterinin fabrikasına gitti. SMT serisinde yükleyici, tam otomatik lehim pastası yazıcısı, Yamaha yüksek hızlı yerleştirme makinesi, yeniden akış fırını, SMT konveyörler ve çevrimdışı AOI denetim sistemi bulunuyordu.
Kurulumdan sonra hat, gelişmiş verimlilik ve tutarlı kalite kontrolüyle istikrarlı seri üretime ulaştı. Müşteri sorunsuz çalışmayı doğruladı ve eğitim ve başlatma aşamasında I.C.T mühendisleri tarafından sağlanan eksiksiz sistem performansı ve teknik destekten büyük memnuniyet duyduğunu ifade etti.
| Servis ve Eğitim Desteği
I.C.T, SMT üretim hatları için kurulum rehberliği, yerinde devreye alma, operatör eğitimi ve süreç optimizasyonu da dahil olmak üzere tam yaşam döngüsü teknik desteği sağlar. Mühendislik ekibimiz, hızlı yanıt hizmeti ve uzaktan sorun giderme desteğiyle küresel müşterileri desteklemektedir. Eğitim, müşterilerin ilk günden itibaren istikrarlı ve verimli üretim performansı elde edebilmelerini sağlamak için makinenin çalışmasını, bakım prosedürlerini, programlamayı ve üretim optimizasyonunu kapsar.
| Müşteri Övgüsü
Müşteriler, I.C.T SMT çözümlerinin istikrarını ve üretim verimliliğini son derece takdir ediyor. Birçok müşteri, mühendislerimizin profesyonel kurulum desteğini ve uzun süreli çalışma sırasındaki güvenilir makine performansını takdir etmektedir. Geri bildirim aynı zamanda hızlı iletişimi, dikkatli paketlemeyi ve sorunsuz lojistik teslimatını da vurgulamaktadır. Müşteriler, SMT ekipman çözümlerimiz aracılığıyla elde edilen rekabetçi maliyet ve tutarlı üretim kalitesi kombinasyonuna değer veriyor.
| Sertifikamız
Tüm I.C.T SMT ekipmanı CE, RoHS ve ISO9001 sertifika sistemleri dahil uluslararası standartlarla uyumludur. Üretim sürecimiz, gelen muayeneyi, montaj doğrulamasını, eskime testini ve nihai performans doğrulamasını kapsayan sıkı kalite kontrol prosedürlerini takip eder. SMT çözümlerimizde, küresel elektronik imalat müşterileri için güvenilir performans, uzun hizmet ömrü ve istikrarlı üretim kalitesi sağlayan çok sayıda patent teknolojisi uygulanmaktadır.
| I.C.T ve Fabrika Hakkında
I.C.T, güçlü şirket içi Ar-Ge, üretim ve mühendislik hizmeti yeteneklerine sahip küresel bir SMT ve DIP çözüm sağlayıcısıdır. Son yıllardaki hızlı iş büyümesiyle 80'den fazla ülke ve bölgede binlerce müşteriye hizmet verdik. Fabrikamız, tutarlı makine performansı sağlamak için sıkı kalite kontrol sistemleri ve standart üretim süreçleriyle donatılmıştır.
Yerleştirme makineleri, baskı sistemleri, yeniden akış fırınları, denetim sistemleri ve otomasyon ekipmanı dahil olmak üzere eksiksiz SMT hat çözümleri sunuyoruz. Güçlü bir mühendislik ekibi ve küresel hizmet ağıyla I.C.T, müşterilerini daha yüksek verimlilik, istikrar ve uzun vadeli üretim değeri olan akıllı fabrikalar kurma konusunda desteklemeye devam ediyor.
