Lehim Pastası Denetimi (SPI), modern Yüzeye Montaj Teknolojisi (SMT) montajının kritik bir parçasıdır. Ancak SPI'nin gerekli olmayabileceği durumlar da vardır. Düşük üretim hacimleri, basit tasarımlar veya özel üretim süreçleri nedeniyle bazı senaryolar bu otomatik denetim adımını atlayabilir. Bu makale, SPI'nin gerekli olmayabileceği durumları ve bunu atlamanın getirdiği tavizleri araştırıyor.
Genellikle tek seferlik veya küçük seri üretimde kullanılan düşük hacimli prototiplemede lehim pastası, şırıngalar veya küçük şablonlar kullanılarak manuel olarak uygulanır. Macun uygulamasından sonra nihai ürünü oluşturmak için elle lehimleme veya buhar fazında yeniden akış uygulanır. Operatörler macun uygulamasını gerçek zamanlı olarak izleyip ayarlayabilir ve tutarsızlıkları anında düzeltebilir. Bu doğrudan gözetim, genellikle yüksek hızlı, yüksek hacimli yazdırmada değişkenliği yönetmek için kullanılan otomatik SPI ihtiyacını ortadan kaldırır. Macun hacimlerinin daha küçük olduğu ve varyasyonların daha az kritik olduğu prototip oluşturma için manuel müdahale genellikle yeterlidir.
Hobiler, yapımcılar veya 10'dan az pano üreten küçük mühendislik ekipleri için otomatik SPI genellikle uygun maliyetli veya gerekli değildir. Bu çalışmalar genellikle bileşenlerin manuel olarak basılan veya dağıtılan macunla kartlara manuel olarak yerleştirilmesini içerir. Büyütme altında görsel kontroller ve fonksiyonel testlerle birlikte montajın doğru olduğundan emin olmak için genellikle yeterlidir. Bu durumlarda, SPI sistemleri kurmak ve sürdürmek için gereken zaman ve maliyet, özellikle basit tasarımlarla çalışırken avantajlardan çok daha fazla olabilir.
Bir SPI sisteminin kurulması ve programlanması önemli ölçüde zaman ve yatırım gerektirir. Otomatik denetimin faydalarının zaman içinde karşılığını aldığı yüksek hacimli çalışmalar için bu genellikle haklı görülebilir bir durumdur. Bununla birlikte, 50'den az karttan oluşan işlemlerde, SPI sistemlerin sabit maliyetleri, daha az kusurdan kaynaklanan potansiyel tasarruflardan daha ağır basmaktadır. SPI olmadan, operatörler prototip oluşturma döngülerini hızlandırabilir ve maliyetleri azaltabilir; bu da özellikle araştırma ve geliştirme aşamalarında tasarımları hızlı bir şekilde yinelerken kritik öneme sahiptir.

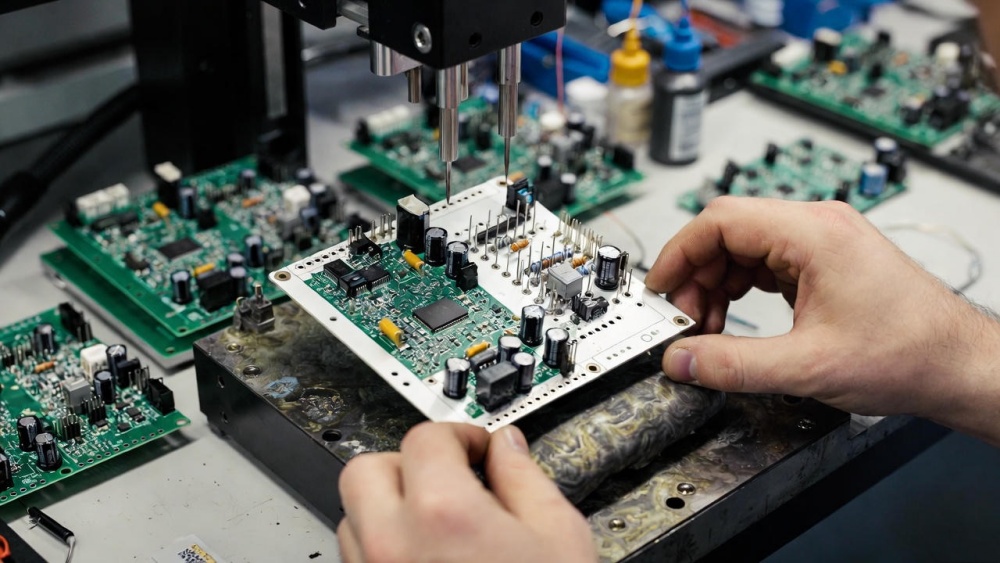

Yalnızca açık delikli bileşenlere dayanan kartlar hiçbir şekilde lehim pastasına ihtiyaç duymaz. Bunun yerine bileşenler kaplamalı deliklere yerleştirilir ve dalga lehimleme veya elle lehimleme yoluyla lehim uygulanır. Yapıştırma yazdırma işlemi olmadığından, SPI'nin yapıştırma hacmini veya hizalamasını incelemesine gerek yoktur. Bu tür kartlar genellikle eski tasarımlarda veya lehim bağlantılarının güvenilirliğinin macun hassasiyetine bağlı olmadığı yüksek güçlü uygulamalarda bulunur.
Yalnızca birkaç SMT bileşenin kullanıldığı, delik içinden ve yüzeye montaj teknolojisini (SMT) birleştiren hibrit kartlar için, manuel macun dağıtma veya yapıştırmada pinleme yöntemleri yeterli olabilir. Bu tasarımlar düşük bileşen yoğunluğuna sahiptir ve köprüleme veya yetersiz macun riskini en aza indirir. Operatörler, bileşenleri yerleştirmeden önce birkaç SMT ped üzerindeki yapıştırmayı görsel olarak inceleyebilir, böylece SPI gereksiz hale gelir.
Daha geniş ped aralığına sahip daha büyük paketler (SOIC, 1206 ve daha büyük bileşenler gibi) kullanan eski tasarımlar, konu yapıştırma hacmi ve hizalama olduğunda genellikle daha bağışlayıcıdır. Bu sağlam düzenler, manuel olarak birleştirildiğinde bile nadiren baskıyla ilgili kusurlarla karşılaşır. Bu gibi durumlarda, yapıştırarak yazdırmadan kaynaklanan hata riski minimum düzeydedir, dolayısıyla düşük hacimli üretimde bile SPI gerekli değildir.
Dalga lehimleme, üst taraftaki bileşenler yerleştirildikten sonra alt taraftaki SMT bileşenlerin lehimlendiği çift taraflı kartlarda yaygın olarak kullanılır. Bu süreçte tutkal noktaları bileşenleri yerinde tutar ve dalga, erimiş lehimi bağlantı noktalarına uygular. Alt tarafta herhangi bir lehim pastası kullanılmadığından macun baskısı oluşmadığından SPI'nin pastayı incelemesine gerek yoktur.
Seçici lehimleme, hassas lehimleme gerektiren bileşenler için, genellikle hem açık delikli hem de SMT bileşenli karma teknolojili kartlarda kullanılır. Bu uygulamalarda lehim, mini dalgalar veya çeşmeler kullanılarak yalnızca belirli bağlantı noktalarına uygulanır ve macun baskı ihtiyacı tamamen ortadan kaldırılır. Sonuç olarak bu uygulamalar için SPI gerekli değildir.
Otomotiv veya havacılık endüstrileri gibi yüksek mekanik mukavemet ve güvenilirlik gerektiren uygulamalar için iletken yapıştırıcılar veya presle geçmeli bağlantılar yaygın olarak kullanılır. Bu yöntemler lehim pastası gerektirmez ve dolayısıyla SPI ihtiyacını ortadan kaldırır. Bu durumlarda bağlantıların güvenilirliği başka yollarla sağlanır ve macun farklılıklarından kaynaklanan kusur riski ihmal edilebilir düzeydedir.

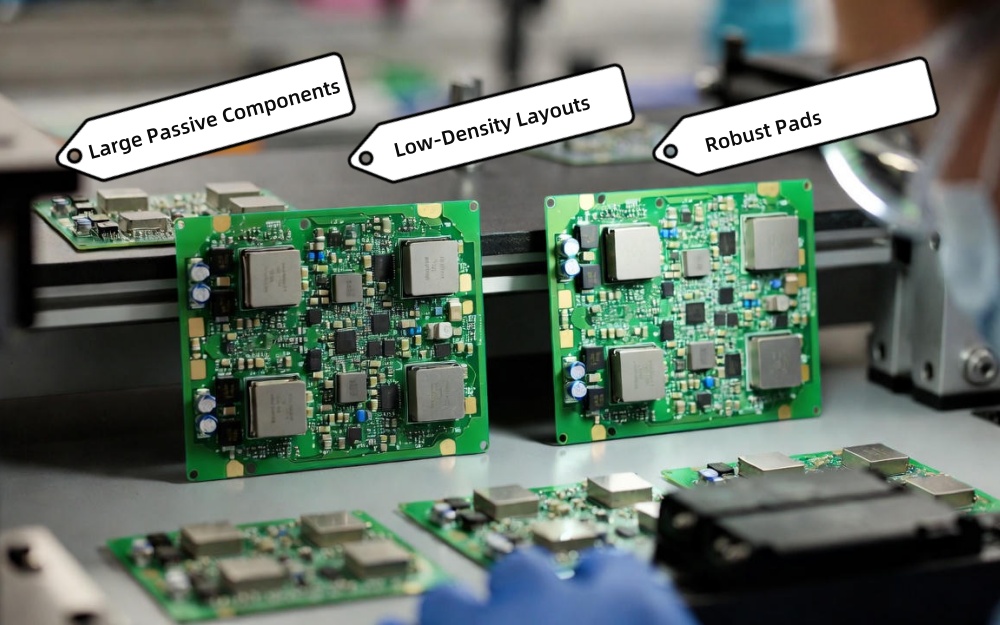

Esas olarak geniş pedler üzerine yerleştirilmiş büyük pasif bileşenlerden (1206 veya daha büyük) oluşan tasarımlar, konu macun çeşitleri olduğunda doğası gereği bağışlayıcıdır. Manuel veya yarı otomatik yazdırma genellikle önemli kusurlara neden olmaz ve yapıştırma hacmi veya hizalama hatalarının işlevsel sorunlara yol açma olasılığı daha düşüktür. Bu, düşük hacimli çalışmalarda bile bu tasarımlar için SPI'yi gereksiz kılar.
Düşük bileşen yoğunluğuna ve büyük boyutlu pedlere sahip kartlar, baskı patı için geniş bir işlem penceresi sunar. Macun hacmindeki veya hizalamasındaki küçük değişiklikler genellikle açık veya kısa devrelerle sonuçlanmaz. Bu düzenler bağışlayıcıdır ve SPI gerekmeden güvenilir montaja izin verir.
Düşük yoğunluklu bileşenlere ve geniş pedlere sahip daha basit kartlarda, operatörler lehim pastasını uygulandıktan sonra görsel olarak inceleyebilirler. Büyütülmüş görsel kontroller, eksik macun veya ciddi köprülenme gibi büyük kusurları kolayca tespit edebilir. Yeniden akış sonrası görsel veya işlevsel testler, kartın doğru şekilde çalıştığına dair nihai güvence sağlayabilir ve SPI'yi gereksiz hale getirir.
SPI atlanması belirli tasarımlar ve hacimler için kabul edilebilir olsa da, tespit edilemeyen kusur riski de beraberinde gelir. Örneğin, yetersiz macun hacmi, başlangıçtaki işlevsel testleri geçebilecek ancak daha sonra stres altında başarısız olabilecek zayıf lehim bağlantılarına yol açabilir. Başın yastıkta olması veya boşluklar gibi gizli kusurlar çıplak gözle görülmeyebilir ve yalnızca SPI'nin sağladığı 3 boyutlu ölçümle tespit edilebilir.
SPI'nin atlanması, özellikle tıbbi cihazlar, havacılık veya otomotiv ürünleri gibi yüksek güvenilirliğe sahip uygulamalarda, gizli lehim bağlantısı arızalarının artan risklerine yol açabilir. Küçük riskler bile kritik ürünlerin uzun vadeli performansını tehlikeye atabilir. Bu sektörler için, lehim bağlantılarının gerekli kalite standartlarını karşıladığından emin olmak amacıyla SPI önerilir.
Tasarımlar daha ince bileşen aralıkları ve daha yüksek yoğunluklar içerdiğinden macunla ilgili kusur riski önemli ölçüde artar. Sektör verileri, SMT kusurların %60-80'inin yapıştırma yazdırma sorunlarıyla ilgili olduğunu gösteriyor. Karmaşık tasarımlarda SPI atlamak genellikle daha yüksek kusur oranlarına ve daha fazla yeniden çalışmaya yol açar. Sonuç olarak, düşük hacimli çalışmalarda bile kaliteyi sağlamak ve maliyetli hataları en aza indirmek için SPI önemlidir. hakkında kapsamlı bir kılavuz için , SPI makineleri ve bunların SMT satırlarındaki rolleri SMT Satırındaki SPI Makinelere İlişkin Tam Kılavuzumuza göz atın.
Genel olarak SPI , modern SMT üretiminde yüksek kaliteli lehim bağlantılarının sağlanması için gereklidir. Bununla birlikte, ultra düşük hacimli prototip oluşturma, delik içi baskın panolar, yeniden akıtmasız işlemler veya son derece basit geniş aralıklı tasarımlar gibi güvenli bir şekilde atlanabileceği çeşitli senaryolar vardır. SPI atlamak bu durumlarda maliyetleri düşürebilir ve üretimi hızlandırabilir, ancak aynı zamanda gizli kusur potansiyeli ve uzun vadeli güvenilirlik endişeleri de dahil olmak üzere riskler de taşır. Çoğu modern SMT üretim ortamında, özellikle de karmaşık tasarımlar içerenlerde, SPI, verimi artırmaya ve yeniden çalışmayı azaltmaya yardımcı olan değerli bir araçtır.
Evet ama nadiren. SPI, SMT kusurlarının %60-80'ini oluşturan macun hacmi, yüksekliği ve hizalama sorunlarını tespit etmek için gereklidir. Bununla birlikte, saf açık delikli panolar, elle lehimlenmiş prototipler ve basit geniş aralıklı tasarımlar çoğu zaman SPI olmadan üretilebilir.
Üretim hacmi bir faktör olsa da kartın karmaşıklığı daha önemlidir. Düşük hacimli prototip oluşturma genellikle SPI'yi atlar, ancak orta hacimli (50-500 kart) ve yüksek hacimli (>500 kart) üretim, özellikle ince aralıklı bileşenlerle genellikle SPI'den yararlanır.
Daha yüksek karmaşıklık, macun hacmi ve hizalamayla ilgili kusur olasılığını artırır. İnce hatveli ve yüksek yoğunluklu levhalar hassas macun uygulaması gerektirir, bu da SPI'yi vazgeçilmez kılar. Basit, geniş aralıklı tasarımlar daha geniş bir toleransa sahiptir ve sıklıkla SPI olmadan başarılı olabilir.
Manuel inceleme, eksik macun veya ciddi köprüler gibi büyük kusurları tespit edebilir ancak macun hacmindeki gizli arızalara yol açabilecek küçük değişiklikleri doğru şekilde ölçemez. Düşük hacimli çalışmalar için, fonksiyonel testlerle birlikte manuel inceleme, kritik olmayan uygulamalar için genellikle yeterli olabilir.
Evet, alternatifler arasında görsel kontrollerle şırınga dağıtımı, pin-in-paste yeniden akışı, iletken yapıştırıcılar ve ilk parça yüksekliği yer alır.
