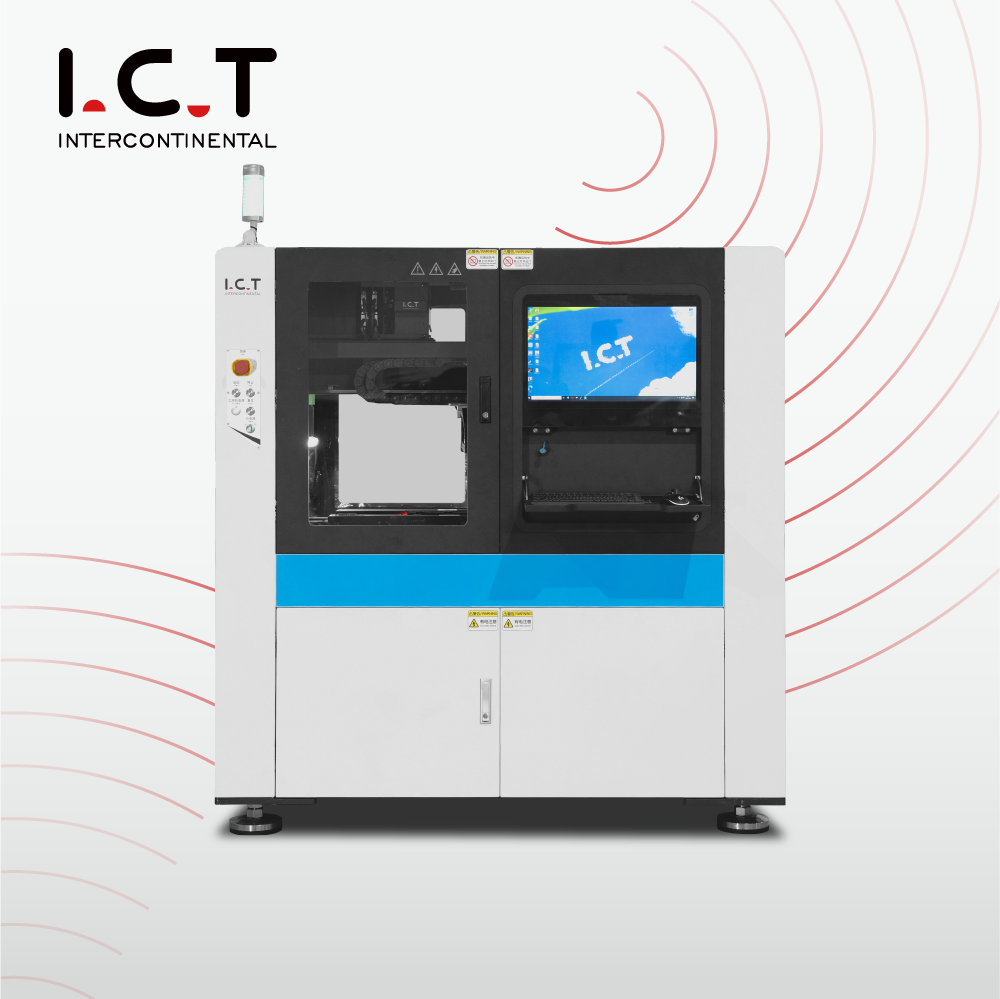

| I.C.T A40 Uçan Prob Test Cihazı
I.C.T A40 uçan prob test cihazı, monte edilmiş devre kartlarını herhangi bir aparat olmadan kontrol etmek için hızlı hareket eden probları kullanan, PCBA için yüksek hassasiyetli bir uçan prob test cihazıdır. Açık devre, kısa devre, yanlış bileşen ve eksik parça gibi kusurları hızlı ve doğru bir şekilde bulur. Bu sistem, gelişmiş tahrik teknolojisini hassas prob konumlandırmayla birleştirerek hem yüksek hıza hem de mükemmel kapsama alanına ulaşır. Yazılım kullanıcı dostudur, CAD dosyalarının içe aktarılmasını destekler ve test programlarını otomatik olarak oluşturabilir. Ayrıca açılışta fonksiyonel testlere izin verir ve akıllı fabrika kullanımı için MES sistemlerine bağlanır. Geleneksel çivi yatağı test cihazlarıyla karşılaştırıldığında, özellikle prototipler, küçük partiler veya karmaşık kartlar için çok daha fazla esneklik sunar. Birçok elektronik üreticisi, kalite kontrolünü iyileştirmek ve maliyetleri azaltmak için bu çözümü tercih ediyor.
| Özellik

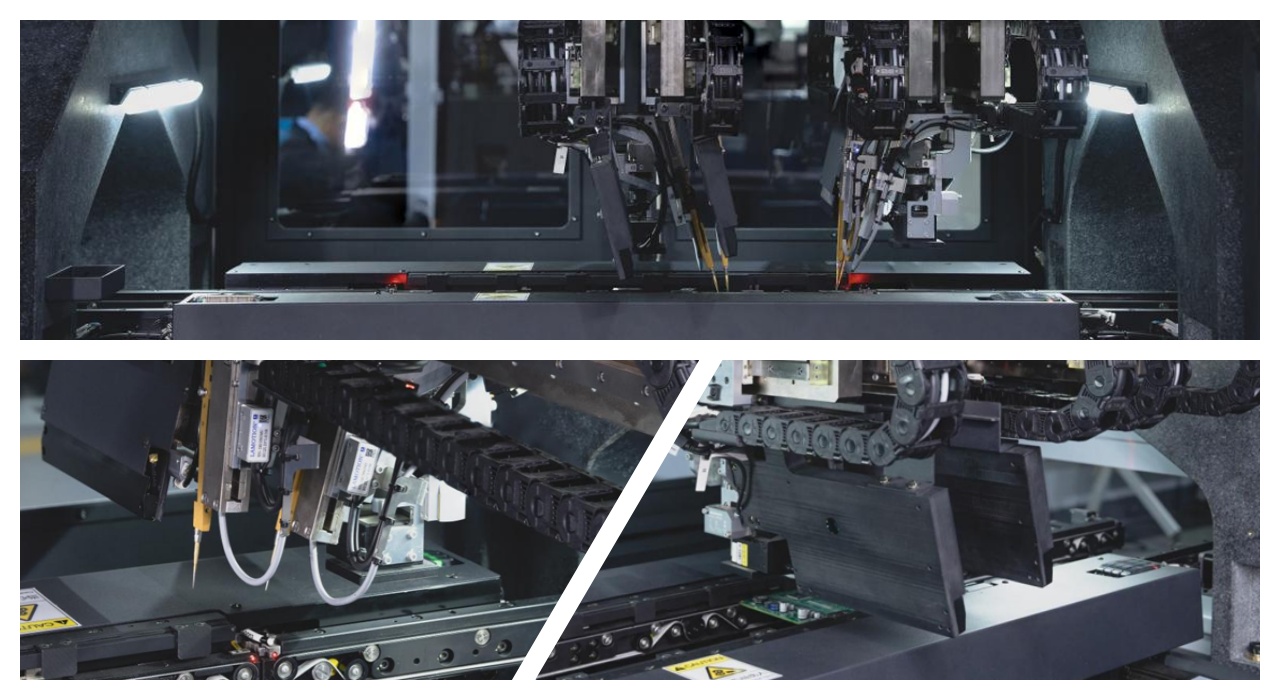

Makine, THK gibi önde gelen markaların birden fazla bağımsız servo motorunu ve yüksek hassasiyetli vidalı millerini kullanır. Mermer taban mükemmel stabilite sağlar ve titreşimi azaltır. Bu tasarım, çarpışma önleyici koruma ile hızlı, doğru prob hareketine olanak tanır, böylece testler yüksek hızlarda bile güvenli ve güvenilir kalır.

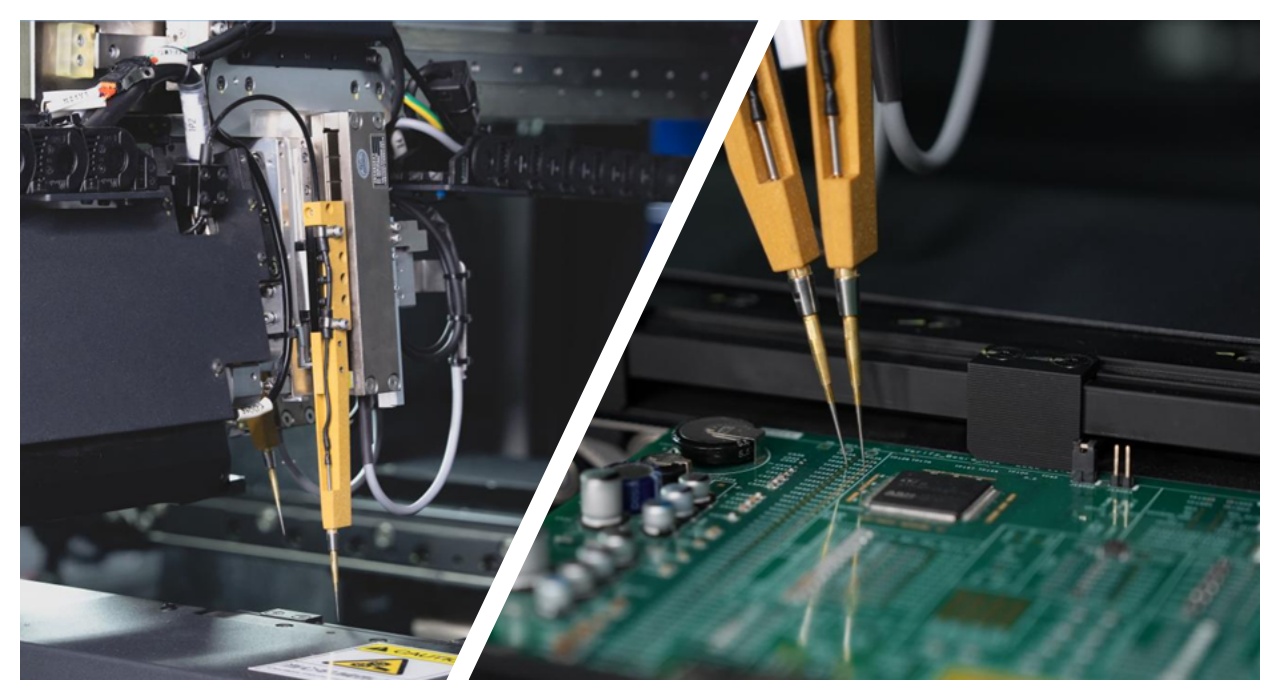

Dört üst prob (isteğe bağlı 6 veya 8) kendi servo kontrolleriyle bağımsız olarak çalışır. Yumuşak iniş ve ayarlanabilir basınç özellikleri, hassas bileşenler üzerindeki izleri en aza indirir. Sistem, optimum prob yollarını otomatik olarak planlar; bu da verimliliği artırır ve yoğun PCBA kartlarda yüksek test kapsamı sağlar.

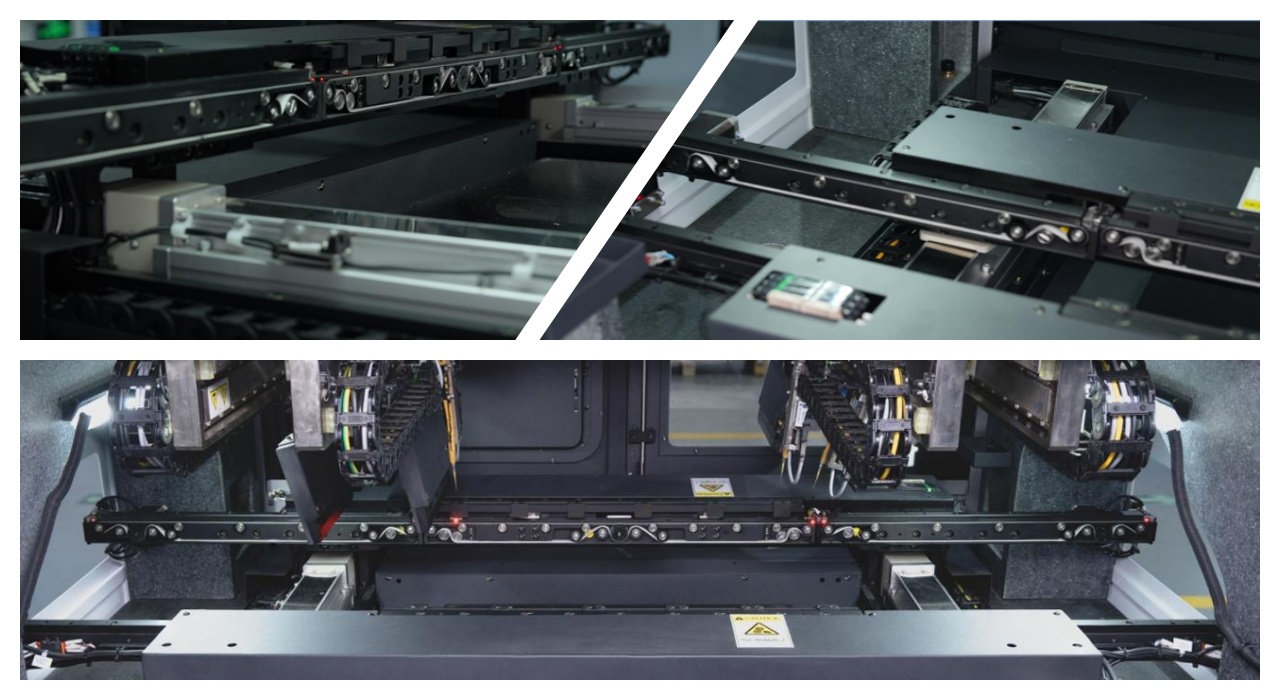

Anti-statik bantlı konveyör, düzgün hat içi veya çevrimdışı çalışmayı destekler. Yüksek hassasiyetli sensörler ve servo tahrikli genişlik ayarı, kartın doğru konumlandırılmasını sağlar. Ağır hizmet tipi mermer platform, güçlü titreşim sönümleme özelliği sunarak tutarlı, yüksek hassasiyetli uçan prob testi sonuçları için sağlam bir temel oluşturur.

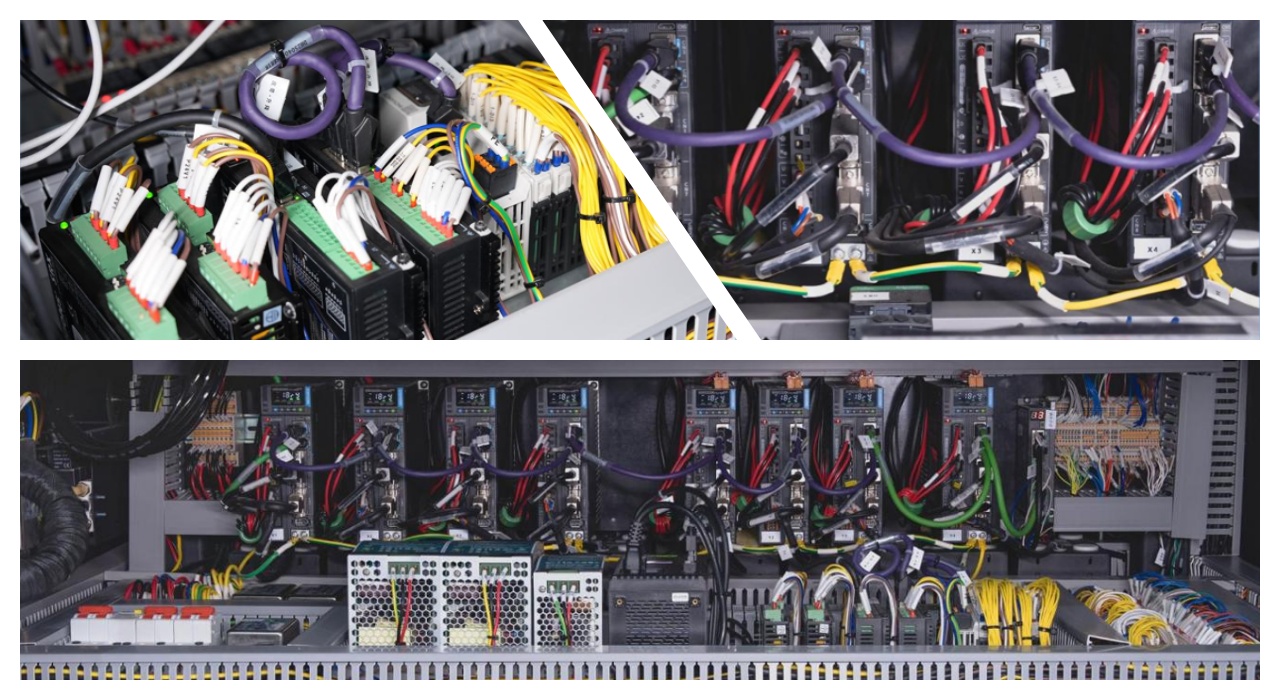

Güçlü Kontrol ve Yazılım
Endüstriyel sınıf donanım, İngilizce ve Çince dillerinde sezgisel yazılım çalıştırır. Hızlı programlamayı, CAD içe aktarmayı, test optimizasyonunu ve MES entegrasyonunu destekler. Operatörler sonuçları net bir şekilde görüntüleyebilir ve büyük verileri kolayca işleyebilir, böylece üretim ekipleri için günlük kullanım basit ve verimli hale gelir.
| Şartname
| Model | I.C.T-A40 |
Minimum Çip | 0201(0,6*0,3mm),Seçenek:01005 |
| Problar | En İyi 4 Prob, Seçenek:6 (üst:4;alt:2);8 (üst:4;alt:4) |
| XYZ Sürücüsü | Vidalı mil |
| Tekrarlanan konumlandırma doğruluğu | ±0,02 mm |
| Minimum bileşen pin aralığı | 0,20 mm |
| Minimum Temas Pedi | 0,15 mm |
| Z mesafesi | -3mm~53mm |
| Maksimum Test Alanı | 500mm*410mm;Seçenek:640mm*600mm |
| Minimum Test Alanı | 50mm*50mm |
| XY İvmesi | Maksimum: 3G |
| Z İvmesi | Maksimum: 20G |
| Test hızı | Maksimum 15 Adım/Sn |
| Kamera | 2 renkli kamera; (Seçenek: 4 renkli kamera) |
| Piksel | 12 milyon |
| Lazer yer değiştirme sensörü | 2 takım; Seçenek:4 takım |
| Nem | %30-70 |
| Satır İçi Modu | sol (sağ) içeri, Sağ (sol) dışarı |
| Çevrimdışı Mod | içeride bırakıldı, dışarıda bırakıldı |
| konveyör genişlik | 50mm~460mm;Seçenek:50mm~630mm |
| Boyut | L1450*G1400*Y1450mm |
| Ağırlık | 1200kg |
* I.C.T kalite ve performans üzerinde çalışmaya devam eder, özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.
| SMT Hat Ekipman Listesi
I.C.T tam otomatik SMT üretim hattı, verimli ve hassas PCB montajı için gelişmiş ekipmanlara sahiptir. Tam otomatik SMT hattı bir yükleyici, doğru lehim pastası uygulaması için bir otomatik yazıcı, hassas bileşen yerleştirme için bir al ve yerleştir makinesi, güvenilir lehimleme için bir yeniden akış fırını ve kapsamlı kusur denetimi için bir AOI sistemi içerir. Bu Yüksek Kaliteli PCBA Üretim Hattı, çeşitli endüstri gereksinimlerini karşılayarak sorunsuz çalışma, yüksek güvenilirlik ve düşük maliyetli SMT montajı sağlar.
| Müşteri Başarı Hikayesi
2025 yılında iki I.C.T mühendis, Özbekistan'da bilgisayar anakartları üreten bir PCBA fabrikasına gitti. Müşteri bizden lehim pastası yazıcısı, al ve yerleştir makinesi, AOI V8, dalga lehimleme W2 ve lehim pastası karıştırıcısı gibi 23 makine dahil olmak üzere eksiksiz bir SMT ve DIP hattı satın almıştı. Mühendislerimiz yerinde kurulumu ve tam eğitimi başarıyla tamamladı. Müşterinin ekibine tüm ekipmanların güvenli ve verimli bir şekilde nasıl çalıştırılacağını öğrettiler. Eğitimin ardından fabrika, üretimi istikrarlı kalite ve daha yüksek üretimle bağımsız olarak yürütebildi. Müşteri, seri üretime hızlı bir şekilde başlamalarına yardımcı olan sorunsuz süreçten ve profesyonel desteğimizden çok memnun kaldı.
| Profesyonel Eğitim ve Destek
I.C.T kurulumdan günlük çalışmaya kadar tam destek sağlar. Deneyimli mühendislerimiz ekipman kurulumu, devreye alma işlemi gerçekleştirmek ve fabrikanızda uygulamalı eğitim vermek için dünya çapında seyahat eder. Ekibinize uçan prob test cihazını ve diğer SMT/DIP makinelerini nasıl programlayacaklarını, çalıştıracaklarını, bakımını yapacaklarını ve sorunlarını gidereceklerini öğretiyoruz. Eğitimden sonra müşteriler üretimi kendi başlarına güvenle yürütebilirler. Ayrıca sorunların hızlı bir şekilde çözülmesi için sürekli teknik destek, yedek parça temini ve uzaktan yardım da sunuyoruz. Amacımız, her müşteri için sıfır riskli başlangıç ve uzun vadeli güvenilir performanstır.
| Müşteri Övgüsü
Müşteriler mühendislerimizi profesyonel becerileri, sabırları ve kurulum ve eğitim sırasındaki net açıklamalarından dolayı övüyorlar. Birçoğu, uçan prob test cihazının yüksek hassasiyetini ve güvenilirliğini vurgulayarak, panellere zarar vermeden kusurları hızlı bir şekilde tespit ettiğini belirtti. Ayrıca, makinelerin uzun mesafeli nakliyeden sonra bile mükemmel durumda ulaşması için dikkatli paketleme ve güvenli taşımamızı da takdir ediyorlar. Müşteriler özellikle sorulara hızlı yanıt vermemize değer veriyor; teknik destek hızlı yanıt veriyor ve sorunları etkili bir şekilde çözerek üretimin sorunsuz bir şekilde devam etmesine yardımcı oluyor.
| Sertifikamız
I.C.T ekipmanı, güvenlik için CE sertifikası, çevre koruma için RoHS uyumluluğu ve kalite yönetimi için ISO9001 ile uluslararası standartları karşılar. Ayrıca prob kontrolü, yumuşak iniş ve test yazılımındaki önemli teknolojiler için çok sayıda patente sahibiz. Bu sertifikalar ve patentler, ürettiğimiz her uçan prob test cihazında yüksek kaliteye, güvenilirliğe ve yeniliğe olan bağlılığımızı kanıtlamaktadır.
| Hakkımızda ve Fabrikamız
2012 yılında kurulan I.C.T, Çin'in Dongguan şehrinde kendi Ar-Ge ekibine ve modern üretim fabrikasına sahiptir. 20'si deneyimli mühendis olmak üzere 89 personelimiz ve 12.000 m²'lik tesisimizle hızla büyüdük ve şu anda 72 ülkede 1.600'ün üzerinde müşteriye hizmet veriyoruz. Tam SMT, DIP ve PCBA çözümlerini kendi bünyemizde tasarlıyor ve üretiyoruz. Her makine, en yüksek performansı ve uzun hizmet ömrünü sağlamak için sıkı test ve kalite kontrol süreçlerinden geçer. Küresel satış ve servis merkezleri ağımız dünya çapında hızlı, güvenilir destek sağlar.
