| I.C.T X-7900 PCB X-ışını Muayene Makinesi
I.C.T X-7900, modern SMT fabrikaları için tasarlanmış yüksek performanslı bir çevrimdışı PCB Xray İnceleme SMT Makinesidir. Normal BGA'in göremediği BGA boşluklarını, soğuk bağlantıları, çatlakları, eksik lehimi, tel bağlama sorunlarını ve dahili kirleticileri hızlı bir şekilde ortaya çıkarır. 1000x sistem büyütme, 60° eğim gözlemi, tek tıklamayla boşluk analizi ve tam CNC programlama sayesinde operatörler neredeyse hiç eğitim almadan kristal netliğinde, tekrarlanabilir sonuçlar elde eder. Bu pcb xray inceleme makinesi <1 µSv/h'de ultra güvenli kalır ve CE, ISO9001 ve RoHS sertifikalarına sahiptir.
| Özellik

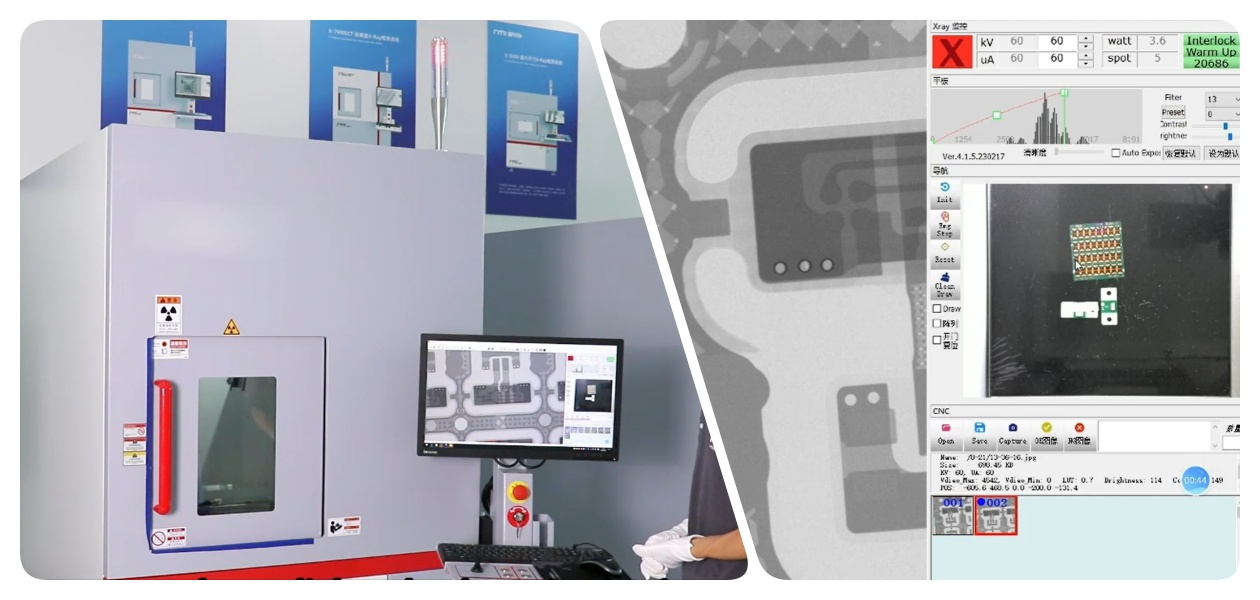

Bu PCB Xray İnceleme SMT Makinesinin temelinde yüksek çözünürlüklü 1536x1536 dijital düz panel dedektörün yanı sıra Japonya'dan birinci sınıf Hamamatsu kapalı X-ışını tüpü bulunur. Gerçek zamanlı düzeltme ve ayarlanabilir kazanç, küçük lehim toplarının ve altın tellerin son derece keskin görüntülerini sunar. Dahili soğutma ve sıcaklık izleme, uzun çalışmalarda her şeyin sabit kalmasını sağlar. SMT mühendisler, bu Smt Pcb Xray Muayene Makinesinin karmaşık dahili kontrolleri her vardiyada basit, güvenilir kararlara dönüştürmesini seviyor.
Bir kez ayarlayın ve PCB Xray İnceleme SMT Makinesinin CNC yollarını veya dizi modunu kullanarak yüzlerce kartı otomatik olarak taramasını izleyin. Fare tıklamasıyla programlama, çarpışma önleme koruması ve yumuşak XYZ hareketi, kurulumu kolaylaştırır. 60° eğimli dedektör, kusurları her açıdan yakalar. Hız ve sıfır kaçış gerektiren yüksek hacimli PCBA, lityum pil, otomotiv ve LED hatları için mükemmeldir. Bu pcb xray inceleme makinesi, doğruluktan ödün vermeden verimi artırır.
Sadece bir düğmeye bastığınızda PCB Xray İnceleme SMT Makinesi kabarcık boyutunu, boşluk oranını ve lehim tırmanma yüksekliğini anında hesaplar. Renk simülasyonu, sorunların ekranda görünmesini sağlar, böylece operatörler sorunları saniyeler içinde tespit eder. Sezgisel joystick kontrolü ve görsel navigasyonla birleştiğinde, zorlu kalite kontrollerini hızlı başarılı/başarısız çağrılarına dönüştürür. Dünya çapındaki fabrikalar, her gün katı IPC standartlarını karşılama konusunda bu Smt Pcb Xray Muayene Makinesine güveniyor.
| Şartname
| Öğe | Model | I.C.T X-7900 |
| Röntgen Tüpü | Tip | Kapalı yansıtıcı hedef mikro odaklı X-ışını kaynağı |
| Gerilim | 130kV | |
| Elektrik akımı | 300uA | |
| Odak noktası boyutu | 3μm | |
| Maksimum giriş gücü | 39W | |
| X-ışını ışın açısı (koni) | 105 derece | |
| Odaktan nesneye olan mesafe | 10 mm | |
| Düz panel | Görüntüleme alanı | 160mm*160mm |
| Işığa duyarlı birim boyutu | 85μm | |
| Çözünürlük | 1644*1648 piksel | |
| Dedektör eğim açısı | 0-60° | |
| Görüntü kare hızı (1×1) | 30 fps | |
| platformu | Maks. Yükleme boyutu | 540mm*540mm |
| Maks. Muayene alanı | 510mm*510mm | |
| Maks. Ağırlık yükleniyor | 10 kg | |
| Platform rotasyonu | 360° platform dönüşü (İsteğe bağlı) | |
| Makine | İç kurşun levha | 5 mm kalınlığında kurşun plaka (izolasyon radyasyonu) |
| Boyut | 1110mm(U)*1350mm(G)*2000mm(Y) | |
| Ağırlık | 1050KG | |
| Bilgisayar | 24 inç geniş ekran LCD monitör/I5 işlemci/4G bellek/250G sabit disk | |
| Güç | AC110/220V, 10A, 1300W |
* I.C.T kalite ve performans üzerinde çalışmaya devam eder, özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.
| SMT Hat Ekipman Listesi
I.C.T Yüksek Kaliteli PCBA Üretim Hattı, verimli ve hassas PCB montajı için gelişmiş ekipmanlara sahiptir. Tam otomatik SMT hattı bir yükleyici, doğru lehim pastası uygulaması için bir otomatik yazıcı, hassas bileşen yerleştirme için bir al ve yerleştir makinesi, güvenilir lehimleme için bir yeniden akış fırını ve kapsamlı kusur denetimi için bir AOI sistemi içerir. Bu Yüksek Kaliteli PCBA Üretim Hattı, çeşitli endüstri gereksinimlerini karşılayarak sorunsuz çalışma, yüksek güvenilirlik ve düşük maliyetli SMT montajı sağlar.
| Müşteri Başarı Hikayesi
Videomuz, I.C.T X-7900 PCB Xray İnceleme SMT Makinesinin şık dış tasarımı ve önemli satış noktaları konusunda size yol gösterir. İçerideki birinci sınıf Hamamatsu tüpünü ve dijital dedektörü ortaya çıkarmak için kapıları açar. Daha sonra canlı çalışmayı gösterir: PCBA panoların otomatik toplu taraması, anında boşluk ölçümü, BGA eklemlerin düzgün 60° eğimli görünümleri ve gerçek fabrika koşullarında kristal netliğinde görüntüleme. Müşteriler, kusur tespitinin ne kadar hızlı ve kolay hale geldiğini tam olarak görüyor.
| Profesyonel Eğitim ve Destek
I.C.T, her PCB Xray İnceleme SMT Makinesi için tam destek sağlar. Mühendislerimiz profesyonel yerinde kurulum, ayrıntılı operatör eğitimi ve hızlı kalibrasyon işlemlerini gerçekleştirir. 7/24 yedek parçalar, uzaktan teşhis ve ömür boyu ücretsiz yazılım güncellemeleri, arıza süresini sıfıra yakın tutar. Düzenli bakım planları ve küresel servis merkezleri, makinenizin yıllarca yeni gibi çalışmasını garanti eder. İlk günden itibaren maksimum değer elde etmenizi sağlıyoruz.
| Müşteri Övgüsü
Müşteriler bize hızlı tepki veren mühendislerimizi ve son derece sağlam ekipmanlarımızı ne kadar sevdiklerini söylüyorlar. PCB Xray İnceleme SMT Makinesinin keskin görüntülerini, kolay kullanımını, kurşun geçirmez ihracat ambalajını ve ışık hızında teknik desteğini övüyorlar. Pek çok kişi güler yüzlü hizmetimizin ve güvenilir performansımızın onları uzun vadeli I.C.T ortaklara dönüştürdüğünü söylüyor. Beş yıldızlı yorumlar gelmeye devam ediyor!
| Sertifikamız
Her I.C.T PCB Xray Muayene SMT Makinesi CE, RoHS, ISO9001, AERB radyasyon sertifikasına ve çok sayıda yenilik patentine sahiptir. Dünya çapında saygı duyulan bu markalar, güvenliğe, çevreyi korumaya ve en son teknolojiye olan bağlılığımızı kanıtlıyor. Avrupa, ABD ve Asya'daki fabrikalar, SMT hatları için yeni ekipmanı onaylarken bunları sorgulamadan kabul ediyorlar.
| I.C.T ve Fabrikamız Hakkında
I.C.T, 2012 yılından bu yana Çin'in Dongguan kentindeki 12.000 m²'lik kendi Ar-Ge ve üretim kampüsümüzle hızla büyüdü. Yaklaşık 90 ekip üyesi ve 20 mühendis, her makineyi sıkı kalite sistemleri altında tasarlıyor, üretiyor ve titizlikle test ediyor. Halihazırda 72 ülkede 1.600'den fazla müşteriye eksiksiz SMT çözümlerle destek sağlıyoruz. I.C.T ile ortak olun ve başarınıza odaklanmış kanıtlanmış bir küresel lidere katılın.
