| Hassas Panel Açma için Hat İçi SMT PCBA Yönlendirici Makinesi
I.C.T IR350 Satır İçi SMT PCBA Yönlendirici Makinesi, karmaşık PCBA paneller için yüksek hassasiyetli kesim sağlar. Otomotiv elektroniği, akıllı telefonlar, tıbbi cihazlar ve havacılık gibi zorlu endüstriler için tasarlanan bu gelişmiş PCB yönlendirici, kartların temiz, stressiz bir şekilde ayrılmasını sağlar. Sağlam çift platformlu tasarımı ve akıllı kontrol sistemi, sıkı toleransları korurken sürekli üretime olanak tanır. 100 mm/s'ye kadar kesme hızları ve ±0,01 mm'lik tekrarlama hassasiyetiyle makine, üreticilerin verimi artırmasına, kusurları azaltmasına ve katı kalite gereksinimlerini karşılamasına yardımcı olur. İster 0,5 mm'lik ince panelleri ister 4,0 mm'ye kadar daha kalın panelleri işleyin, bu SMT PCBA freze makinesi, modern elektronik üretim hatlarının talep ettiği tutarlı, güvenilir performansı sağlar.
| Özellik

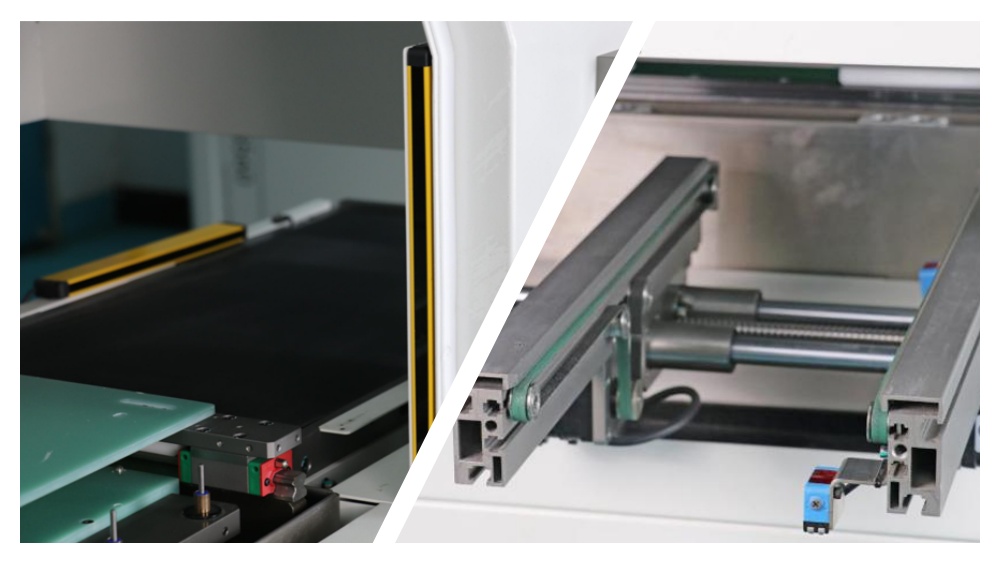

Gelişmiş Görüş ve Hizalama Sistemi
Yüksek çözünürlüklü görüş sistemi, kolay kamera kalibrasyonu ve hassas konumlandırma için freze bıçağıyla eş eksenli olarak çalışır. Her türlü PCB işaretini tanır ve görsel kontrpuan düzeltmesi sağlar. Bu akıllı teknoloji, karmaşık kart tasarımlarında bile her zaman doğru yönlendirme yolları sağlar. CAD içe aktarımı ve hızlı yol optimizasyonu ile birlikte sistem, çevrimdışı programlamayı ve tüm kart taramasını destekler. Bu yetenekler, hat içi PCBA yönlendiriciyi mükemmel kesim kalitesini korurken farklı üretim ihtiyaçları için oldukça esnek hale getirir.

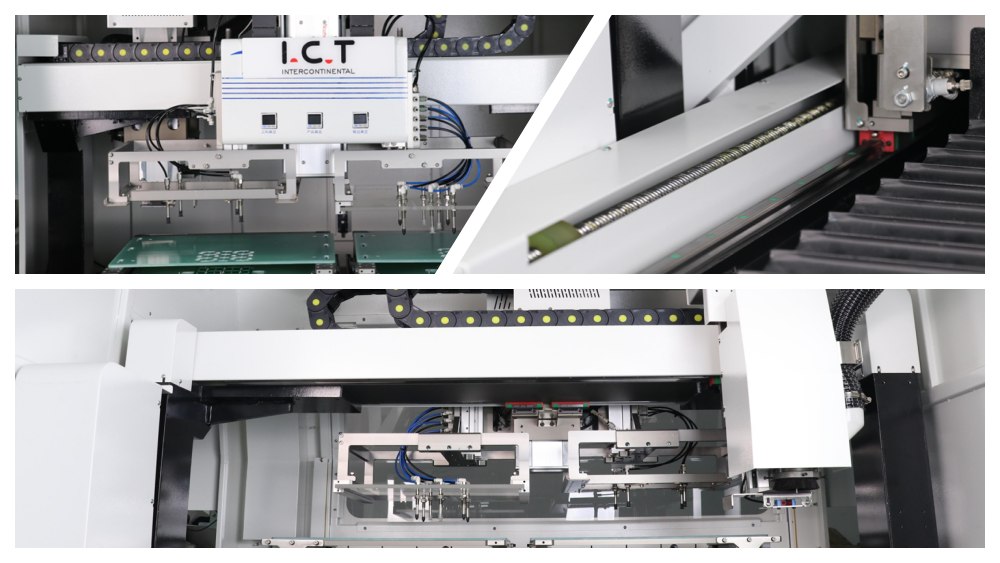

Premium Bileşenlere Sahip Stabil Hareket Sistemi
Yüksek hassasiyetli vida çubuklarıyla eşleştirilmiş ithal Panasonic servo motorlar, X, Y ve Z eksenleri boyunca düzgün, doğru hareket sağlar. Daha güçlü ve daha kalın mekanik yapı, yüksek hızlı çalışma sırasında genel makine stabilitesini büyük ölçüde artırır. Bu sağlam tasarım, titreşimi azaltır ve uzun vadeli güvenilirlik sağlayarak Satır İçi SMT PCBA Yönlendirici Makinesini yüksek hacimli PCBA yönlendirme uygulamalarında sürekli endüstriyel kullanım için ideal hale getirir.

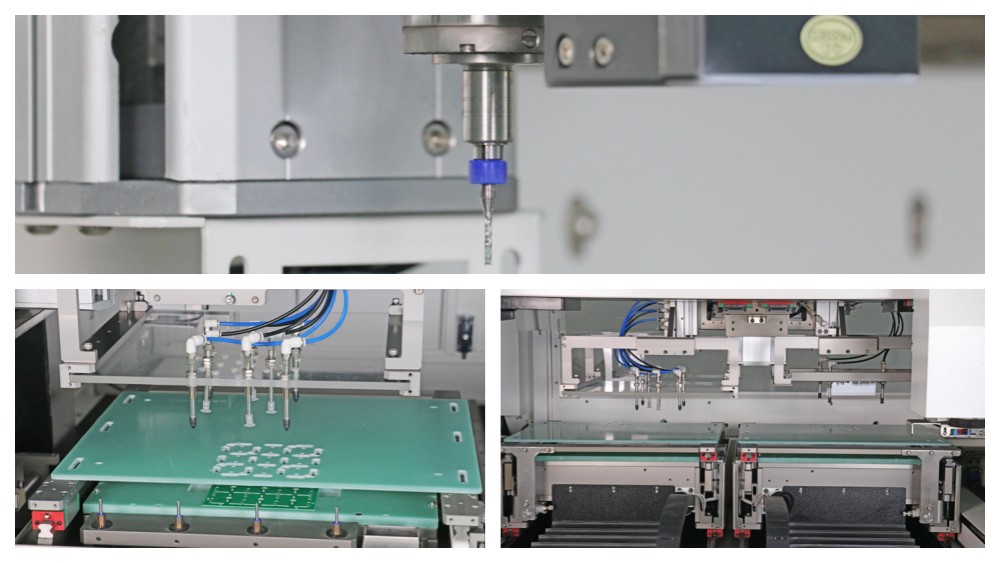

Akıllı Takım Yönetimi ve Güvenlik Özellikleri
Standart takım kırılma tespiti, freze bıçağının kırılması veya aşınması durumunda operatörleri otomatik olarak uyarır. Makine aynı zamanda üretimin kesintisiz devam etmesini sağlayan otomatik takım değiştirme özelliğine de sahiptir. Gerçek zamanlı sensör izleme, hasarlı aletlerle sürekli çalışmayı önler. Erişim kontrolü sensörleri ve isteğe bağlı ışık perdeleri gibi güvenlik unsurları operatörleri daha da korur. Bu akıllı işlevler verimliliği artırır ve maliyetli hataları azaltır.

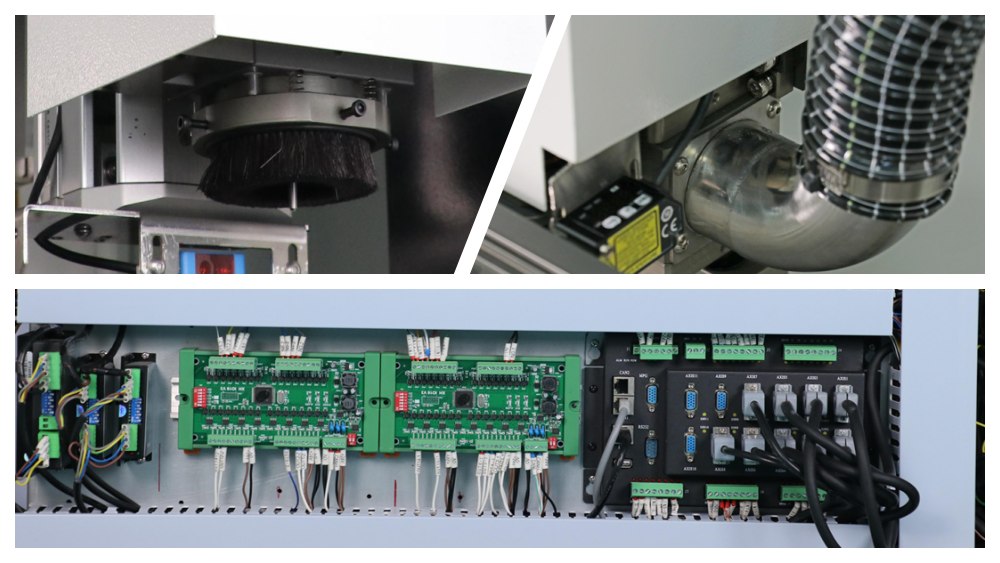

Verimli Çift Platformlu ve Toz Giderme Tasarımı
Çift platformlu yapı, her iki tarafta bağımsız çalışmaya olanak tanıyarak üretim verimliliğini önemli ölçüde artırır. Hızlı çıkarılabilen bağlantı elemanları ve esnek ayarlama, değişiklikleri hızlı ve kolay hale getirir. Yüksek emişli ve düşük gürültülü, güçlü, ayrılmış vakumlu toz toplayıcı, çalışma alanını temiz tutar. Ek iyon hava tabancası ve halka şeklindeki girdap statik eliminasyonu, statik elektriği etkili bir şekilde ortadan kaldırır ve PCB'lerde toz yapışmasını önler.
Otomatik PCBA IC Yerleştirme Makinesi
1. Otomatik besleme: Ön makineden sinyal alındıktan sonra tabağa yerleştirilecek ürünleri otomatik olarak besler.
2. Otomatik kod tarama: CCD, ürün boyutunu algılar ve aynı zamanda kod tarama işlevine sahiptir.
3. Otomatik tava: CCD, OK ürünlerini otomatik olarak tavaya emmek için emme ağzını yönlendirir.
4. NG kodunu otomatik olarak ayırt edin: NG ürünleri otomatik olarak NG plakasına konur ve NG kodu ve çatal plakası arızalı kutuya konur.
5. Otomatik istifleme tepsisi: boş tepsileri otomatik olarak besler ve tamamlanan tepsileri dolu tepsilere istifler.
6. AGV otomatik olarak boş tepsileri besler ve dolu tepsileri alır.
İşlem:
| Şartname
| Parametre | Belirtimi |
| Model | I.C.T-IR350 |
| PCB boyutu | 350 × 310 mm |
| Platform Numarası | Çift Platformlar |
| PCB kalınlık | 0,5 ~ 4,0 mm |
| PCB Destek Modu | Çok fonksiyonlu fikstür, Özel fikstür |
| X,Y Kesme Hızı | 0 ~ 100 mm/sn |
| Tekrar Hassasiyeti | ± 0,01 mm |
| Kesim Hassasiyeti | ± 0,05 mm |
| X,Y,Z Sürüş Yöntemi | AC Servo Motorlu |
| X,Y,Z Kontrol Modu | CNC Kontrol Cihazı |
| Freze Kesici Boyutu | 0,8 ~ 3,0 mm |
| Mil Hızı | Maksimum 80.000 dev/dak |
| Operasyon ve Veri Depolama | Endüstriyel PC Sistemi |
| Gerilim (Ana Makine) | 220V, 50/60Hz |
| Güç Kaynağı (Ana Makine) | 1,5kW |
| Hava Basıncı Beslemesi | 4,5 kg/cm² |
| Boyut (U×G×Y) | 1450 × 1330 × 1641 mm |
| Ağırlık (Elektrikli Süpürgeyle birlikte) | Yaklaşık. 1000 kg |
| Toz Toplama Yöntemi | Vakumlu Temizleme |
| Elektrikli Süpürge Hava Hacmi | 28 ~ 35 m³/dak |
| Elektrikli Süpürge Boyutu | 650 × 750 × 1500 mm |
| Elektrikli Süpürge Gerilimi | 380V, 50/60Hz, 3 kW |
* I.C.Tkalite ve performans üzerinde çalışmaya devam ediyor, teknik özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.
| SMT Hat Ekipman Listesi
I.C.T eksiksiz SMT üretim hattı çözümleri arasında yükleyiciler/boşaltıcılar, lehim pastası yazıcıları, alma ve yerleştirme makineleri, SPI, AOI, yeniden akış fırınları ve diğer temel ekipmanlar bulunur. Satır İçi SMT PCBA Yönlendirici Makinesi ile eşleştirildiğinde bu sistemler, otomotiv, tüketici elektroniği ve endüstriyel uygulamalar için tutarlı kalite ve maksimum verim sağlayan tam otomatik, yüksek verimli bir üretim hattı oluşturur.
| Müşteri Başarısı Videosu
Portekiz'de Başarılı Yerinde Kurulum
Nisan 2026'da bir I.C.T mühendisi, araba aydınlatması ve kontrol sistemleri de dahil olmak üzere otomotiv elektroniğine hizmet veren tam bir SMT üretim hattının yerinde kurulumunu ve eğitimini tamamlamak üzere Portekiz'e gitti. Müşteri hem ekipmanın performansından hem de verilen profesyonel eğitimden son derece memnun kaldı. Ekiplerinin günlük operasyon ve bakım konusunda hızla uzmanlaşmasına yardımcı olan sorunsuz kurulum sürecini ve net yönlendirmeyi övdüler. Bu başarılı proje, I.C.T'ın güçlü teknik desteğini ve dünya çapındaki müşteri başarısına olan bağlılığını daha da göstermektedir.
| Servis ve Eğitim Desteği
Profesyonel Servis ve Eğitim Desteği Ekibinizin ekipmanı ilk günden itibaren verimli bir şekilde çalıştırabilmesini sağlamak için kapsamlı kurulum, devreye alma ve uygulamalı eğitim hizmetleri sağlıyoruz. Deneyimli mühendislerimiz sürekli teknik destek, süreç optimizasyonu ve düzenli bakım rehberliği sunar. İster yerinde yardıma ister uzaktan desteğe ihtiyacınız olsun, I.C.T ekipman performansını en üst düzeye çıkarmanıza ve uzun vadeli üretim hedeflerine ulaşmanıza yardımcı olmaya hazırdır.
| Müşterilerimiz Ne Diyor?
Müşteriler mühendislerimizi profesyonellikleri ve hızlı problem çözme yetenekleri nedeniyle sürekli olarak övüyorlar. Birçoğu, güvenli teslimatı sağlayan dikkatli paketlemenin yanı sıra ekipmanlarımızın mükemmel kalitesini ve sağlamlığını vurgulamaktadır. Ayrıca teknik sorular ortaya çıktığında hızlı yanıt verme süremizi de takdir ediyorlar. Bir müşteri, Satır İçi SMT PCBA Yönlendirici Makinesinin hem hassasiyet hem de güvenilirlik açısından beklentileri aştığını belirtti.
| Sertifikalar ve Standartlar
Ekipmanlarımız CE, RoHS ve ISO9001 sertifikaları da dahil olmak üzere uluslararası kalite ve güvenlik standartlarını karşılamaktadır. Ayrıca yenilikçi teknolojiler için birden fazla patente sahibiz. Bu kimlik bilgileri, müşterilerin zorlu üretim ortamlarında güvenebilecekleri emniyetli, güvenilir ve çevreye duyarlı çözümler sunma konusundaki kararlılığımızı göstermektedir.
| I.C.T Şirketi ve Fabrika Hakkında
I.C.T, kendi Ar-Ge ekibimiz, modern üretim tesislerimiz ve sıkı kalite kontrol süreçlerimizle profesyonel bir elektronik ekipman çözüm sağlayıcısıdır. 25 yılı aşkın sektör deneyimimiz ve hızlı büyümemizle 72 ülkede 1.600'den fazla müşteriyi destekledik. Özel mühendis ekibimiz ve geniş fabrika alanımız, mükemmel satış sonrası servis ve küresel teknik destekle desteklenen tam fabrika çözümleri sunmamıza olanak tanır.
