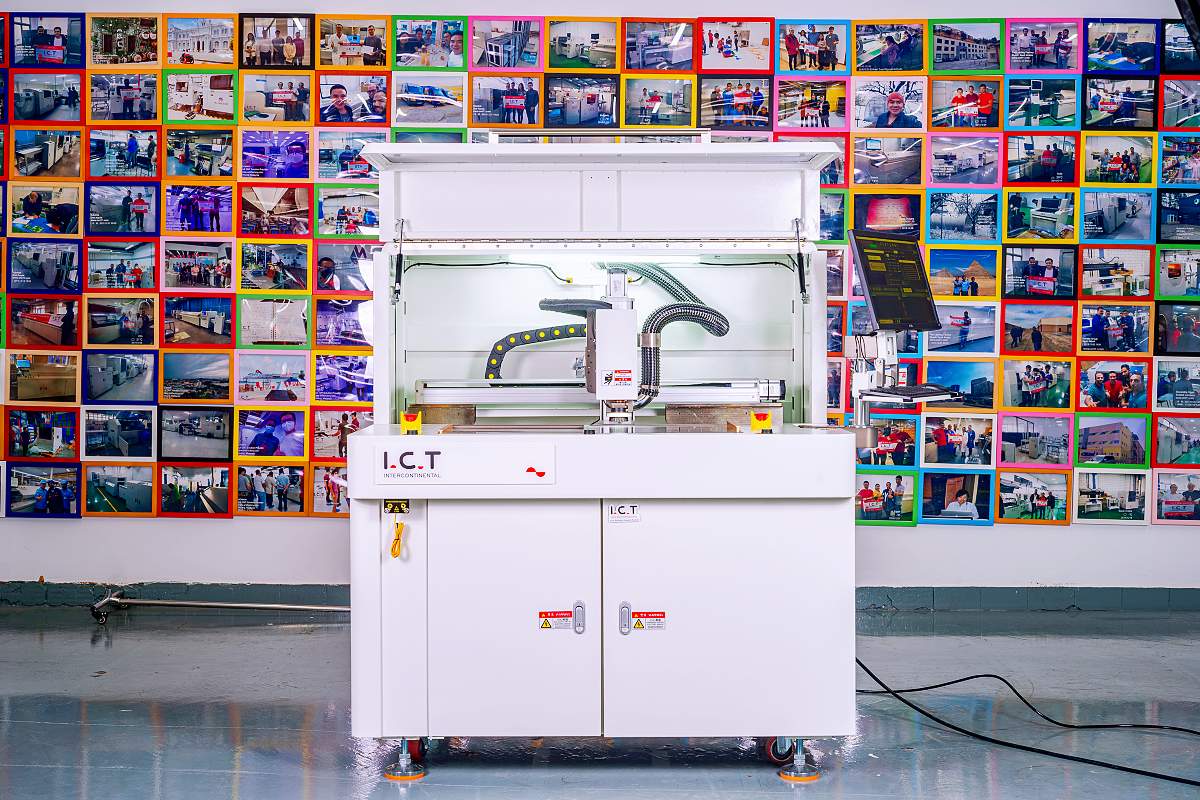

| Yüksek Hassasiyetli Çevrimdışı PCBA Yönlendirici Makinesi
I.C.T-5700 serisi çevrimdışı PCBA yönlendirici, akıllı telefonlar, akıllı giyilebilir cihazlar, otomotiv elektroniği ve tıbbi cihazlar da dahil olmak üzere çeşitli elektronik alanları için doğru ve düşük stresli panel çıkarma sağlar. Görsel hizalama düzeltmesi için yeni bir CCD görüntü sistemi ve hızlı, hassas kesimler için 80.000 rpm'ye ulaşan yüksek hızlı bir iş mili içerir. Çift platformlu tasarım, farklı ürünlerin aynı anda işlenmesine veya daha büyük kartlar için büyük bir platformda birleştirilmesine olanak tanır. Işık perdeleri ve acil durdurmalar gibi güvenlik özellikleri operatörleri korurken, iyon hava tabancası panoları statik ve tozdan temiz tutar. Kullanımı kolay yazılım ve güvenilir bileşenler, çevrimdışı PCBA yönlendiriciyi verimli üretim hatları için uygun hale getirir.
| Özellik

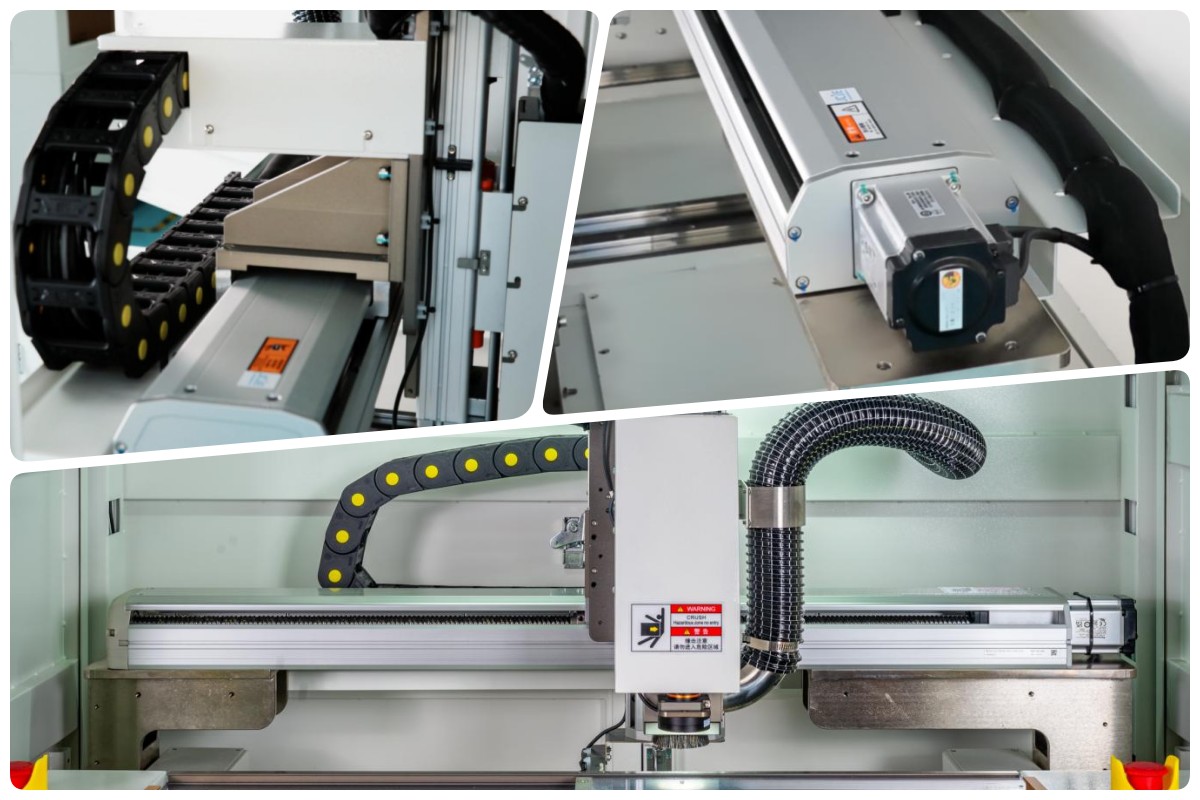

İletim Sistemi
İletim sistemi, PMI veya HIWIN'in yüksek hassasiyetli vida çubukları ve kılavuz raylarıyla eşleştirilmiş ithal Panasonic servo motorlarını kullanıyor. Bu kurulum düzgün ve doğru hareket sağlar. Daha güçlü, daha kalın bir yapı, çalışma sırasında makinenin stabilitesini artırır. Esnek tank zincirleri kabloları düzenli tutar ve onları parazitlerden korur. X ekseni modülü, bakım ihtiyaçlarını azaltan ve bileşen ömrünü uzatan benzersiz bir toz geçirmez tasarıma sahiptir. Bu özellikler çevrimdışı PCBA yönlendiriciyi zorlu üretim ortamlarında uzun süreli kullanım için güvenilir kılar.
Yönlendirici Sistemi
Yönlendirici sistemi, kolay kalibrasyon ve hassas konumlandırma için freze bıçağıyla eş eksenli yüksek çözünürlüklü bir CCD kamera içerir. Standart takım kırılma tespiti, kesicinin aşınması veya kırılması durumunda operatörleri anında uyarır. İsteğe bağlı bir otomatik takım değiştirici, durmadan sürekli çalışmaya olanak tanıyarak verimliliği artırır. İyon hava tabancası, toz çekimini önlemek için PCB yüzeyindeki statiği giderir. RSK veya NSK'nın yüksek hızlı iş mili, kesme gerilimini azaltır, yüksek hassasiyet, küçük atalet ve çevrimdışı PCBA yönlendiricide temiz kesimler için hızlı yanıt sunar.

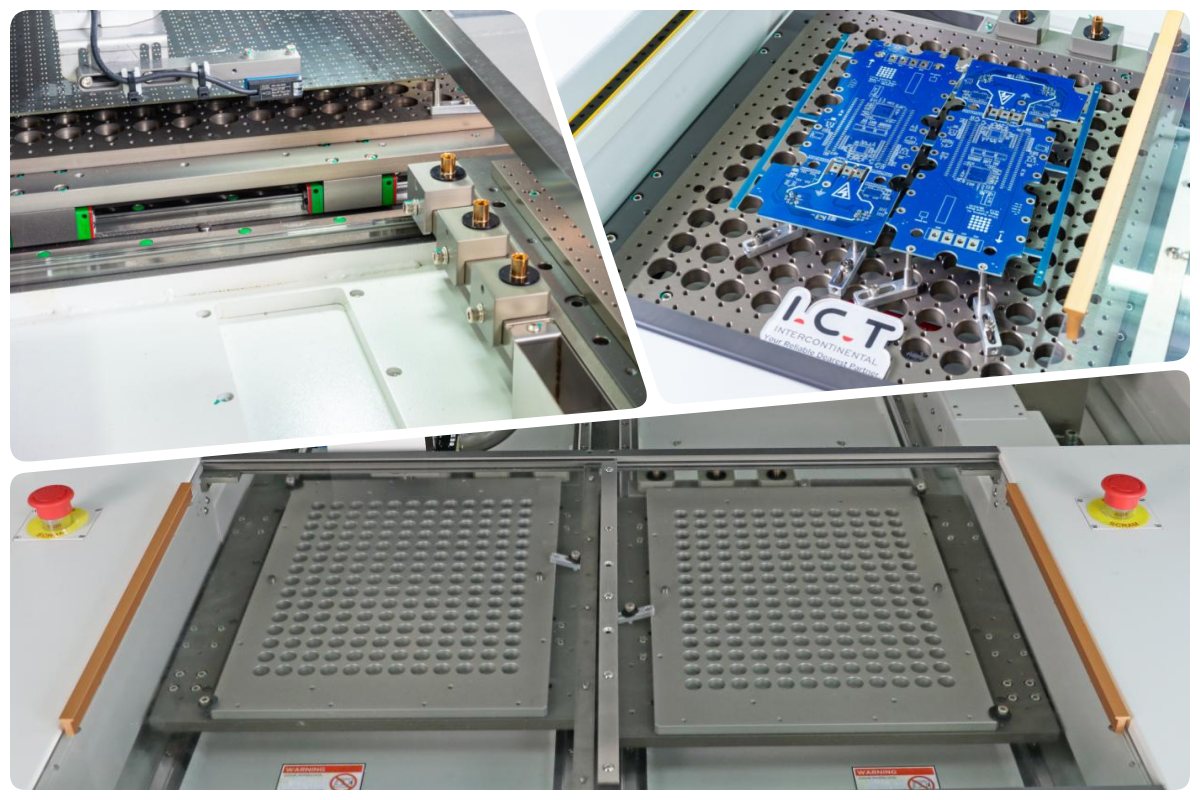

Platform Sistemi
Platform sistemi, mükemmel stabilite için kayar raylar ve servo motorlarla Y ekseni kontrolüne sahiptir. Güvenlik önlemleri arasında iki yönlü acil durdurma düğmeleri, standart güvenlik kapağı ve ışık perdeleri yer alır. Güvenli çalışma için her iki taraftaki başlatma düğmelerine aynı anda basılması gerekir. Petek gözenekli taban, güçlü emiş ve çeşitli PCB'lerle uyumluluk sağlar. Bu çift platformlu tasarım, çok işlevli veya özel donanımları destekleyerek, çevrimdışı PCBA yönlendiricide operatör güvenliğini korurken farklı kartların verimli şekilde kullanılmasına olanak tanır.
Kontrol sistemi
Kontrol sistemi, yüksek doğruluk ve kararlılık için özel bir CNC kontrolörüne sahip endüstriyel bir bilgisayar kullanır. Fabrika ayarlarında güçlü anti-parazit özelliği sunar. Üretim verileri, kalite yönetimi için günlük raporlarıyla izlenebilir. Arayüz CE standartlarıyla uyumludur ve öğrenmesi kolaydır, hızlı program değişikliklerine olanak tanır. Koaksiyel CCD, gerçek zamanlı görsel izleme sağlar. Bu öğeler çevrimdışı PCBA yönlendiricinin kullanımını kolaylaştırır ve tutarlı performansı korur.

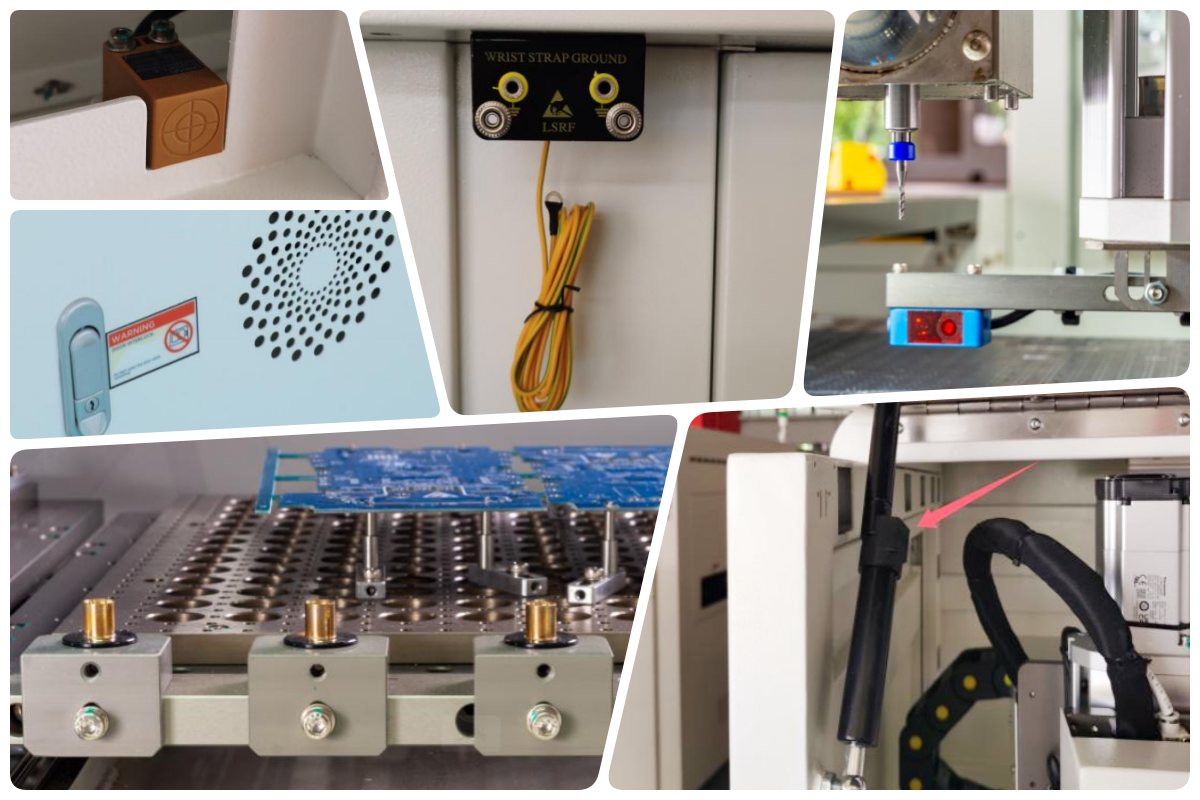

Detay Gösterimi
Önemli ayrıntılar arasında soğutma için bir konveksiyon fanı, koruma için yan kapı güvenlik sensörleri ve statik hasarı önlemek için bir ESD arayüzü yer alır. İsteğe bağlı otomatik takım değiştirici kesintisiz çalışmayı destekler. Kırık bıçak algılama sensörü kesicinin durumunu gerçek zamanlı olarak izler. Kendiliğinden kilitlenen pnömatik destekler sağlam kapı desteği sağlar. Bu düşünceli tasarımlar, çevrimdışı PCBA yönlendiricinin günlük kullanımında güvenliği, rahatlığı ve güvenilirliği artırır.
| Şartname
| Model | I.C.T-5700M | I.C.T-5700L | I.C.T-5700LL |
| Pcb Boyutu (Çift platform, Özel boyut isteğe bağlı) | 290*350mm | 350*450mm | 450*500mm |
| PCB kalınlık | 0,3~6,0 mm | ||
| Ağırlık (elektrikli süpürge ile) | 1000kg | ||
| Boyut | 1075*1430*1460mm | 1125*1530*1460mm | 1225*1530*1460mm |
| Toz Toplama Yöntemi | Elektrikli süpürge | ||
| Elektrikli süpürgenin hava hacmi | 28~35cm3/dak | ||
| Elektrikli süpürge Boyutu | 640*785*1760mm | ||
| Toz Toplayıcının Gerilimi | 380V,50/60HZ,3kw | ||
| SMT Hat Ekipman Listesi
I.C.T gerçek Yüksek Kaliteli PCBA Üretim Hattını oluşturur. Vakumlu yükleyici tahtayı temizler. Otomatik yazıcı yapıştırmayı doğru şekilde yerleştirir. Yerleştirici çipi doğru ayarladı. Birçok bölge yeniden akıtma lehimi serttir. İyi AOI tüm kötüleri bul. Hat sıkı kalsın. Verim yüksek. Maliyeti düşük. Oyun yok. Zorlu işler için araç sağlığı ışığını kullanın. Yönetim kurulu gerçek dünyaya hazır olsun. Tamamen geri döndük.
| SMT Satırındaki | Ürün Adı Amacı |
|---|---|
| SMT satır | Anahtar Teslimi Ful-auto SMT montaj hattı |
| PCB yükleyici | Otomatik olarak çıplak PCB'ları satıra yükler. |
| Lehim macun yazıcı | Lehim pastasını PCB pedlere doğru bir şekilde yazdırır. |
| Seç ve Yer Makinesi | Bileşenleri PCB'lere hassas bir şekilde bağlar. |
| Akıntı fırını | Sağlam eklemler oluşturmak için lehimi eritir. |
| Müşteri Başarısı Videosu
Özellikli telefonlarda uzman Cezayirli bir müşterimiz, makine kabulü için fabrikamızı ziyaret etti. Ondan fazla PCB panel ve bileşen getirdiler. Ekibimiz tam SMT hattını kullanarak tam bir üretim gösterisi gerçekleştirdi: tam otomatik yazıcı, lehim denetimi için SPI, küçük parçalar için RX-8 yerleştirici, daha büyük bileşenler için RS-1R, koruyucu kapaklar için tepsi besleyici, yeniden akış fırını, kalite kontrolü için AOI ve son olarak hassas kart ayrımı için I.C.T-5700 çevrimdışı PCBA yönlendirici. Süreç sorunsuz bir şekilde ilerledi ve yüksek verimlilik ve temiz kesimler sağlandı. Müşteri sonuçlardan ve makine performansından memnun kaldı.
| Servis ve Eğitim Desteği
I.C.T kurulum, yerinde eğitim ve sürekli bakım da dahil olmak üzere eksiksiz destek sunar. Deneyimli mühendislerimiz, operatörlere çevrimdışı PCBA yönlendiricinin güvenli ve verimli kullanımı konusunda rehberlik eder. Programlama, alet değişiklikleri ve günlük bakım konularında detaylı eğitimler veriyoruz. Uzaktan yardım ve hızlı yedek parça temini arıza süresini en aza indirir. Dünya çapındaki servis merkezlerimizle her türlü soruna hızlı yanıt sağlıyoruz. Bu tam destek, müşterilerin sorunsuz üretim ve maksimum makine değeri elde etmelerine yardımcı olur.
| Müşteri Görüşleri
Birçok müşteri, hızlı problem çözme ve profesyonel rehberlik için yetenekli mühendislerimizi övüyor. Ekipmanlarımızın güvenilir performansını ve hassasiyetini takdir ediyorlar. Güvenli ve dikkatli paketleme, makinelerin mükemmel durumda ulaşmasını sağlar. Sorulara hızlı yanıtlar güçlü bir güven oluşturur. Genel olarak müşteriler, I.C.T'ın yüksek kalitesine ve mükemmel desteğine değer veriyor.
| Sertifikalar ve Standartlar
I.C.T güvenlik için CE, çevre standartları için RoHS ve kalite yönetimi için ISO9001 gibi önemli sertifikalara sahiptir. Ayrıca yenilikçi teknolojiye yönelik birden fazla patente sahibiz. Bu sertifikalar, küresel gereksinimleri karşılayan güvenilir, emniyetli ve yüksek kaliteli ürünlere olan bağlılığımızı kanıtlamaktadır.
| I.C.T Şirketi ve Fabrika Hakkında
I.C.T geniş bir mühendis kadrosuyla kendi Ar-Ge ve üretim tesislerine sahiptir. Şirket son yıllarda hızla büyüyerek 72'den fazla ülkede 1600'den fazla müşteriye hizmet verdi. Modern fabrikamız sıkı test süreçlerini ve kalite yönetim sistemlerini takip etmektedir. Bu, çevrimdışı PCBA yönlendirici dahil her makinenin yüksek standartları karşılamasını sağlar. Uzun vadeli müşteri başarısı için inovasyona ve küresel hizmete odaklanıyoruz.
