SMT birleştirme sorunları genellikle iki bileşenli bantlar doğru şekilde hazırlanmadığında, hizalanmadığında, birleştirilmediğinde veya beslenmediğinde ortaya çıkar. Kötü bir ekleme, bant ayrılmasına, besleyici sıkışmalarına, bileşen kaybına, yerleştirme kesintilerine ve beklenmeyen üretim kesintilerine neden olabilir. Yüksek hacimli SMT montajında, küçük bir ekleme hatası bile tüm malzeme besleme sürecinin stabilitesini etkileyebilir.
En yaygın SMT ekleme sorunları önlenebilir. Önemli olan, ekleme hazırlığı, taşıyıcı bant hizalaması, birleştirme gücü, besleyici uyumluluğu ve operatörün kullanımı arasındaki ilişkiyi anlamaktır. Fabrika doğru ekipmanı standart bir süreçle birleştirdiğinde, riski bileşen bandı birleştirme arızası önemli ölçüde azaltılabilir.
Bu kılavuzda en sık karşılaşılan ekleme sorunları, pratik nasıl gerçekleştirileceği SMT ekleme bağlantısı sorun giderme işlemlerinin ve otomatik veya manuel malzeme değişimi sırasında tekrarlanan arızaların nasıl önleneceği açıklanmaktadır.
Bir SMT eklemesi küçük bir bağlantıdır, ancak hızlı hareket eden bir besleyicinin içinde güvenilir bir şekilde çalışması gerekir. Bağlanan bandın, besleyici yolundan geçerken doğru yönü, genişliği, aralığı, cep konumunu ve mekanik gücü koruması gerekir.
İşlemin herhangi bir kısmı yanlışsa, ekleme hemen başarısız olabilir veya birkaç dakika sonra sorun yaratabilir. Örneğin, bir bağlantı yapıldığında sağlam görünebilir, ancak besleyici tarafından tekrar tekrar çekildikten sonra ayrılabilir. Başka bir ekleme bağlı kalabilir ancak besleme sıkışmasına neden olacak kadar yeterli kalınlık veya yanlış hizalama oluşturabilir.
Ekleme kalitesi tek bir eyleme bağlı değildir. Eski bandın durumundan, yeni bandın durumundan, kesme yönteminden, hizalama konumundan, birleştirme malzemesinden, besleyici tasarımından ve operatörün taşıma yönteminden etkilenir.
Bu, sorun gidermenin yalnızca görünen bağlantıya odaklanmaması gerektiği anlamına gelir. Aynı sorun tekrar tekrar meydana gelirse, fabrikanın makara hazırlığından besleyici çalışmasına kadar tüm süreci gözden geçirmesi gerekir.
Operatörler genellikle yoğun üretim dönemlerinde makara değişiklikleri gerçekleştirir. Aynı anda birden fazla besleyiciyle ilgilenilmesi gerektiğinde operatör, bandın hazırlanmasında acele edebilir veya doğrulama adımını atlayabilir. Yorgunluk ve vardiyalar arası farklılıklar da tutarsız sonuçlar yaratabilir.
Otomatik ekipman bu değişkenliğin bir kısmını azaltabilir ancak uygun eğitim ve süreç kontrolü ihtiyacını ortadan kaldırmaz. Üretim talebi yüksek olduğunda bile güvenilir bir ekleme işleminin takip edilmesi kolay olmalıdır.
Bir besleyiciyle çalışan bir ekleme, başka bir besleyici türüyle eşit derecede iyi performans göstermeyebilir. Bant yolu, kılavuz yapısı, kaplama bandı kullanımı ve açıklıktaki farklılıklar, bağlantının besleyici içerisinde nasıl hareket ettiğini etkileyebilir.
Bu nedenle bir ekleme her zaman gerçek üretim koşulları altında test edilmelidir. Tek başına görsel inceleme, bir bağlantının normal hat hızında doğru şekilde besleneceğini doğrulayamaz.
Bant yanlış hizalaması en yaygın SMT ekleme sorunlarından biridir. Bu, eski ve yeni taşıyıcı bantların aynı yönde konumlandırılmaması veya birleştirmeden önce doğru şekilde hizalanmaması durumunda meydana gelir.
Yanlış hizalama, bant kenarını, cep konumunu, zincir dişlisi deliklerini veya bileşen aralığını etkileyebilir. Besleyici bağlı bandı ileri doğru çektiğinde bağlantı noktası dengesiz hareket edebilir veya kılavuz yoluna takılabilir.
Bant yanlış hizalamasının yaygın belirtileri arasında besleyici direnci, düzensiz bant hareketi, aralıklı besleme alarmları ve besleyiciden geçerken yanlara doğru kayan bir ekleme yer alır. Operatör ayrıca birleştirme tamamlandıktan sonra bant kenarının düz olmadığını fark edebilir.
Bazı durumlarda besleyici hareket etmeye devam eder ancak bileşen cebi konumu kararsız hale gelir. Bu, makinenin anında durması yerine, kaçırılan toplamalara veya yerleştirme hatalarına yol açabilir.
İki bant aynı merkez çizgisine yerleştirilmedi.
Bant uçları farklı açılarda kesildi.
Operatör bantları farklı yönlerde birleştirdi.
Konumlandırma kılavuzu doğru şekilde kullanılmamıştır.
Bant genişliği yapıştırma aracıyla uyumlu değildi.
Taşıyıcı bant kenarı birleştirmeden önce hasar görmüştü.
Katılmadan önce operatörler bant yönünü, kenar konumunu ve cep yönünü doğrulamalıdır. Eski ve yeni bantlar sadece gözle hizalanmak yerine, makine kılavuzuna tanımlanan referans noktasına göre yerleştirilmelidir.
Mümkün olduğunda, sabit konumlandırma tertibatına veya hizalama kılavuzuna sahip bir birleştirme makinesi kullanın. Bağlantı oluşturulurken kılavuz her iki bandı da güvenli bir şekilde tutmalıdır. Fabrikalar ayrıca düzlük, kenar konumu ve bant yönü için basit bir görsel denetim standardı tanımlamalıdır.
Operatör eğitiminden sonra yanlış hizalama devam ederse süreci farklı bant tedarikçileri ve bant genişlikleriyle test edin. Sorun, yalnızca operatörün kullanımından ziyade, taşıyıcı bantın boyutsal değişiminden kaynaklanıyor olabilir.
Besleyici bandı çekerken zayıf bir ekleme bağlantısı ayrılabilir. Bu ciddi bir bileşen bant ekleme arızasıdır çünkü malzeme sürekliliğini bozar ve besleyiciyi beklenmedik bir şekilde durdurabilir.
Bağlantı, birleştirme işleminden hemen sonra, besleyici yükleme sırasında veya bağlanan bant besleyici yolunun bir kısmından geçtikten sonra ayrılabilir. Gecikmiş ayrılmanın teşhis edilmesi özellikle zordur çünkü ekleme başlangıçta kabul edilebilir görünebilir.
Zayıf bir eklemenin belirtileri arasında bant ayrılması, gevşek birleştirme malzemesi, açık bir bağlantı veya ekleme noktası besleme mekanizmasına ulaştıktan sonra aniden duran bir besleyici yer alır. Operatörler ayrıca inceleme sırasında yeni makaranın eski bantla bağlantısının kesildiğini görebilir.
Bağlantı noktası besleyicinin içinde ayrılırsa operatörün bandı çıkarması, besleyici yolunu temizlemesi, makarayı yeniden bağlaması ve malzemeyi yeniden doğrulaması gerekebilir. Bu, normal bir makara değişiminden daha fazla kesinti yaratır.
Yetersiz birleştirme basıncı.
Yanlış veya hasarlı birleştirme malzemesi.
Bant yüzeyinde toz, yağ veya kalıntı var.
Düzensiz veya hasarlı bant uçları.
İki bant arasında hatalı örtüşme.
Bant tipine uymayan ekleme malzemesi.
Aşırı besleyici çekme kuvveti.
Bant uçları birleştirmeden önce temiz, düz ve kirden arındırılmış olmalıdır. Operatörler doğru ekleme malzemesini kullanmalı ve önerilen konumu ve örtüşmeyi takip etmelidir. Makine basınç veya ısı uyguluyorsa kullanılan bant ve birleştirme yöntemine göre ayarlar kontrol edilmelidir.
Fabrikalar proses validasyonu sırasında basit bir çekme veya taşıma kontrolü yapmalıdır. Amaç aşırı kuvvet uygulamak değil, normal bant hareketi sırasında eklemin sağlam kalmasını sağlamaktır.
Yüksek hacimli üretim için otomatik bir birleştirme makinesi, bant konumunu ve birleştirme eylemini kontrol ederek birleştirme tutarlılığının iyileştirilmesine yardımcı olabilir. Otomatik SMT bant ekleme çözümü, fabrikanın daha fazla tekrarlanabilir makara değiştirme performansına ihtiyaç duyduğu durumlarda değerlendirilebilir.
Bağlı bölüm besleyiciden düzgün bir şekilde geçemediğinde bağlantı sıkışması meydana gelir. Ek yeri kılavuza, dişli çarka veya kapak bandı yoluna ulaştığında besleyici durabilir, alarm verebilir veya anormal direnç gösterebilir.
Bu sorun, eklemenin çok kalın, düzensiz, yanlış hizalanmış olması veya belirli besleyiciye uygun olmaması durumunda yaygındır. Bir bağlantı mekanik olarak güçlü olabilir ancak şekli besleyici açıklığına uymadığı için yine de başarısız olabilir.
Tipik belirtiler arasında besleyicinin ani durması, sıkışma alarmı, düzensiz bant ilerlemesi veya besleyicinin içinde katlanan veya hasar gören bir ekleme yer alır. Bazı durumlarda, bileşen konumu doğru şekilde hareket etmediği halde besleyici motoru bandı ilerletmeye devam edebilir.
Aynı besleyici konumunda tekrarlanan sıkışmalar, besleyiciye özgü bir soruna işaret ediyor olabilir. Birçok besleyicide meydana gelen sıkışmalar, daha geniş bir birleştirme işlemi sorununa işaret edebilir.
Ekleme, besleyici yolu için çok kalın.
Bağlantının düzgün olmayan bir kenarı veya yükseltilmiş bir bölümü var.
Bant genişliği besleyici kurulumuyla eşleşmiyor.
Birleştirme malzemesi bant kenarının ötesine uzanır.
Besleyici kılavuzu kirli veya hasarlı.
Ekleme yanlış yönde yüklenmiş.
Son ekleme düz ve temiz olmalı, besleyici yoluna gereksiz malzeme uzanmamalıdır. Operatörler, hacimli bir bağlantı oluşturan aşırı örtüşme veya birleştirme malzemelerinden kaçınmalıdır.
Tam üretimden önce, eklemeyi gerçek besleyici modeliyle normal çalışma hızında test edin. Ekleme noktasından önceki ve sonraki hareketi kontrol edin. Bu test en sık kullanılan bant genişlikleri ve bileşen türleri için tekrarlanmalıdır.
Besleyici bakımı da önemlidir. Toz, yapışkan kalıntısı ve aşınmış kılavuz parçaları, besleyicinin ekleme varyasyonuna karşı daha az toleranslı olmasına neden olabilir. İyi bir sorun giderme işlemi hem eklemenin hem de besleyicinin durumunu kontrol etmelidir.
Başka bir yaygın sorun, yeni makara yanlış yönde yüklendiğinde veya taşıyıcı bant birleştirmeden önce ters çevrildiğinde ortaya çıkar. Bantlar hâlâ birleştirilmiş olabilir ancak besleyici, bileşenleri doğru şekilde iletemiyor.
Yanlış yön, bileşen ceplerinin yanlış yöne bakmasına, kaplama bandının yanlış hareket etmesine veya dişli çark deliklerinin besleyici mekanizmasına geçmemesine neden olabilir.
Belirtiler arasında hiçbir bileşenin alınmaması, bandın geriye doğru hareketi, besleyici alarmları, açıkta kalan bileşenlerin yanlış konumda olması veya doğru görünen ancak besleyiciye yüklenemeyen bir ekleme yer alabilir.
Bant hala fiziksel olarak bağlı görünebildiğinden, bu sorun bir besleyici veya yerleştirme makinesi hatasıyla karıştırılabilir. Operatörler, makineyi ayarlamadan veya besleyiciyi değiştirmeden önce bant yönünü doğrulamalıdır.
Yeni makara yanlış yöne yerleştirilmiş.
Katılmadan önce kaset ters çevrildi.
Operatör eski ve yeni bant yönlerini karşılaştırmadı.
Benzer görünümlü makaralar kafa karışıklığına neden oldu.
Çalışma talimatı bir yön kontrolü içermiyordu.
Ekleme istasyonunda şeffaf bir bant yön işareti kullanın. Operatörler, birleştirmeden önce yeni bandı çalışan bantla karşılaştırmalı ve bileşen ceplerinin, zincir dişlisi deliklerinin ve kapak bandının doğru yöne baktığından emin olmalıdır.
Malzeme etiketleri ve besleyici atamalarının da okunması kolay olmalıdır. Birkaç makara benzer göründüğünde barkod kontrolü veya malzeme doğrulaması yanlış yükleme riskini azaltabilir.
Standart bir çalışma talimatı, operatörün hafızasına bırakmak yerine gerekli bir adım olarak yön kontrolünü içermelidir.
Bazı eklemeler bağlı kalır ancak yine de dengesiz bileşen beslemesine neden olur. Bağlantı besleyiciden geçebilir ancak bileşen adımı, cep konumu veya bant hareketi ekleme noktasının yakınında tutarsız hale gelir.
Bu tür bir sorun yerleştirme doğruluğunu etkileyebilir ve tanımlanması tam bir besleyici sıkışmasından daha zor olabilir. Hat, aralıklı başlatma hataları veya bileşen yerleştirme alarmları üretirken çalışmaya devam edebilir.
Operatörler atlanan atkıları, boş cepleri, düzensiz bant ilerlemesini veya ekleme alanının yakınında duraklayan bir yerleştirme kafasını gözlemleyebilir. Bazı durumlarda yalnızca belirli bileşenler veya besleyici konumları sorunu gösterir.
Sorun aralıklı olarak ortaya çıkıyorsa, ne zaman meydana geldiğini ve her zaman bağlantı noktasıyla ilişkili olup olmadığını kaydetmek önemlidir. Bu bilgi, ekleme sorununu besleyici veya bileşen sorunundan ayırmaya yardımcı olabilir.
Yerleştirme makinesi, bileşenlerin öngörülebilir bir toplama konumuna ulaşmasını bekler. Bant dengesiz hareket ederse veya ekleme etkin adımı değiştirirse bileşen doğru şekilde sunulmayabilir.
Bu, etkileyebilir . makinenin kendisi normal şekilde çalışırken bile Bu nedenle stabil bileşen beslemesi yerleştirme kalite kontrolünün önemli bir parçasıdır. SMT alma ve yerleştirme sistemini
Bant düzlüğünü ve hareketini koruyan birleştirme malzemeleri ve birleştirme yöntemleri kullanın. Bağlantı yerini hasarlı bir cebe çok yakın yerleştirmekten veya gerilmiş veya deforme olmuş zincir dişlisi delikleri olan bir bant bölümü kullanmaktan kaçının.
Bir ekleme işlemini doğrularken, gerçek geçişi gözlemlemek için besleyiciden yeterli miktarda bant geçirin. Ekleme istasyonunda kısa bir manuel kontrol, kararlı yerleştirme davranışını doğrulamak için yeterli değildir.
Yanlış malzeme yüklemesi mekanik bir ekleme hatası değildir ancak makara değişimiyle bağlantılı en ciddi sorunlardan biridir. Üretim hattına yanlış bileşen sokulurken bant doğru bir şekilde birleştirilebilir.
Bu, yanlış yerleştirmeye, ürün kalitesi sorunlarına, yeniden işlemeye, malzeme israfına ve zor izlenebilirlik araştırmalarına yol açabilir.
Benzer makaraların bir arada saklanması, etiketlerin okunmasının zor olması veya operatörün zaman baskısı altında çalışması nedeniyle yanlış malzeme seçilebilir. Aynı hatta birçok parça numarasının kullanılabildiği yüksek karışımlı üretimde risk daha da artar.
Başka bir risk, yedek makaranın önceden hazırlandığı ancak açıkça tanımlanmadığı durumlarda ortaya çıkar. Operatör uygun bir kontrol yapmadan makaranın doğru olduğunu varsayabilir.
Üretim ortamı daha güçlü izlenebilirlik gerektirdiğinde barkod taramayı veya tanımlanmış iki adımlı malzeme doğrulama sürecini kullanın. Ekleme işlemi tamamlanmadan önce parça numarası, besleyici konumu ve iş emri kontrol edilmelidir.
Yedek makaralar üretim planına göre yerleştirilmeli ve kullanılmamış veya iade edilen malzemelerden açıkça ayrılmalıdır. Bu, yoğun geçiş dönemlerinde kafa karışıklığını azaltır.
Malzeme doğrulaması, birleştirme işleminin bir parçası olarak ele alınmalıdır. Hızlı ekleme, besleyiciye yanlış bileşenin girmesi durumunda başarılı bir değişiklik değildir.
Tutarsız ekleme kalitesi, proses büyük ölçüde manuel işleme bağlı olduğunda yaygındır. İki operatör aynı araçları kullanabilir ancak farklı hizalama, basınç, örtüşme veya birleştirme kuvvetine sahip bağlantılar oluşturabilir.
Bu durum istikrarsız bir üretim süreci yaratır. Hat bir vardiyada normal şekilde çalışabilir ancak diğer vardiyada daha fazla besleyici sorunu yaşayabilir.
Operatör farklılıkları, eksik eğitimden, net olmayan çalışma talimatlarından, farklı kişisel alışkanlıklardan, yorgunluktan veya farklı araçların kullanılmasından kaynaklanabilir. Süreç, kabul edilebilir bant hizalamasını veya birleştirme görünümünü açıkça tanımlamadığında da bu durum meydana gelebilir.
Fabrika operatörlere yalnızca "kasetleri güvenli bir şekilde birleştirmelerini" söylerse, her kişi talimatı farklı yorumlayabilir. Daha iyi bir süreç, kontrol edilmesi gereken kesin adımları ve kalite kriterlerini açıklar.
Doğru bant yönünü, kesme konumunu, üst üste binmeyi, birleştirme malzemesi yerleşimini ve son inceleme noktalarını gösteren görsel bir çalışma talimatı oluşturun. Mümkün olduğunda örnek görselleri veya onaylı referans eklerini kullanın.
Eğitim hem normal çalışmayı hem de yaygın arıza örneklerini içermelidir. Operatörler zayıf bir bağlantıyı, düzgün olmayan bir kenarı, ters bir bandı ve besleyiciye uygun olmayan bir eklemeyi nasıl tanıyacaklarını bilmelidir.
Sık makara değişimi olan hatlar için otomatik ekipmana yükseltmeyi düşünün. Manuel ve otomatik birleştirme karşılaştırması, üretim ekiplerinin otomasyonun operatöre bağlı değişkenliği azaltıp azaltmayacağını değerlendirmesine yardımcı olabilir.
Bir ekleme başarısız olduğunda en hızlı çözüm her zaman makaranın tamamını değiştirmek veya yerleştirme makinesini ayarlamak değildir. Yapılandırılmış bir sorun giderme süreci, gerçek nedeni belirlemeye yardımcı olur ve aynı sorunun yeniden ortaya çıkmasını önler.

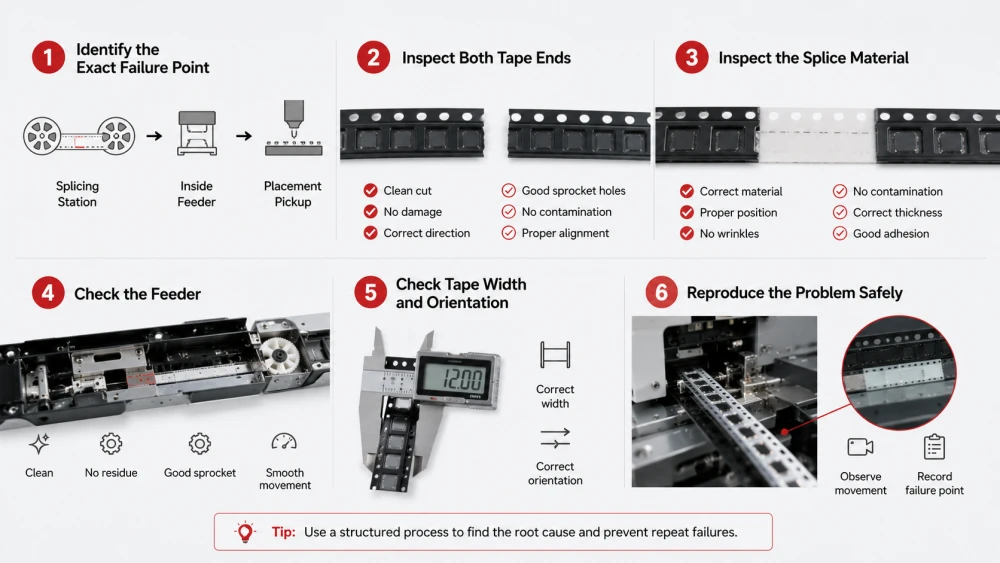

Pratik için aşağıdaki adımlar kullanılabilir SMT ek yeri sorunlarını gidermek .
Öncelikle sorunun nerede oluştuğunu belirleyin. Ekleme, besleyici yükleme sırasında, besleyicinin içinde veya yerleştirme toplama konumunun yakınında, ekleme istasyonunda arızalanıyor mu?
Konum önemli bir ipucu sağlıyor. Yüklemeden önce ayrılan bir bağlantı, birleştirme sorununa işaret eder. Besleyicinin içinde sıkışan bir bağlantı, kalınlık, hizalama veya uyumluluk sorunlarına işaret eder. İçinden geçen ancak alma hatalarına neden olan bir bağlantı, perde veya bant hareketi dengesizliğine işaret edebilir.
Eski ve yeni bantların temiz bir şekilde kesilip kesilmediğini ve her iki bantta da hasarlı kenarlar, uzamış zincir dişlisi delikleri, kirlenme veya deformasyon olup olmadığını kontrol edin.
Yalnızca görünen yüzeyi incelemeyin. Bant yönünü, cep konumunu, kapak bandı durumunu ve kenar hizalamasını kontrol edin. Eklemeden önceki küçük bir kusur, tamamlandıktan sonra bağlantıyı etkileyebilir.
Doğru birleştirme malzemesinin kullanılıp kullanılmadığını ve önerilen alana yerleştirilip yerleştirilmediğini kontrol edin. Gevşek kenarlar, kırışıklıklar, kirlenme, aşırı kalınlık veya eksik yapışma olup olmadığına bakın.
Aynı malzeme sürekli olarak sorun yaratıyorsa, onaylı başka bir birleştirme malzemesini test edin veya makine ayarlarını gözden geçirin. Birleştirme malzemesi bant ve besleyici koşullarına uygun olmalıdır.
Besleyici yolunu toz, yapışkan kalıntısı, hasarlı kılavuzlar, aşınmış dişliler veya anormal direnç açısından inceleyin. Besleyicinin düzgün çalışıp çalışmadığını doğrulamak için, çalıştığı bilinen bir bandı besleyiciden geçirin.
Bu karşılaştırma faydalıdır çünkü ekleme hatalarını besleyici hatalarından ayırır. Çalıştığı bilinen bir bant da sıkışırsa besleyicinin temizlenmesi, ayarlanması veya bakım yapılması gerekebilir.
Bant genişliğinin besleyiciyle eşleştiğini ve eski ve yeni bantların doğru yöne baktığını doğrulayın. Genişlik uyumsuzluğu veya ters bant, ekleme hatasına benzer belirtiler yaratabilir.
Bant genişliğini, bileşen türünü, besleyici modelini ve üretim hattı konumunu belgeleyin. Bu bilgi, sorunun tekrar tekrar ortaya çıkması durumunda kalıpların belirlenmesine yardımcı olur.
Sorun aralıklı olarak ortaya çıkıyorsa, bir sonraki üretim arızasını beklemek yerine kontrollü bir test makarası kullanarak sorunu yeniden oluşturun. Besleyiciden geçerken eklemeyi gözlemleyin ve hareketin dengesiz hale geldiği noktayı kaydedin.
Besleyiciye zarar verebilecek veya ürün kalitesi riski oluşturabilecekse, hatalı olduğu bilinen bir ekleme işlemine devam etmeyin. Kontrollü testler daha güvenlidir ve genellikle daha iyi teşhis bilgileri üretir.
Önleme, tekrarlanan iyileşmeden daha etkilidir. Güçlü bir önleme programı, doğru ekipmanı, standart çalışmayı, operatör eğitimini, malzeme kontrolünü, besleyici bakımını ve performans izlemeyi birleştirir.
Çalışma talimatı, eski makara hazırlığından besleyici doğrulamasına kadar her adımı açıklamalıdır. Bandın nereye yerleştirileceğini, yönün nasıl teyit edileceğini, birleştirme malzemesinin nasıl uygulanacağını ve son bağlantının nasıl kontrol edileceğini göstermelidir.
Talimat ayrıca bant hasar gördüğünde, yanlış malzeme bulunduğunda veya ekleme görsel standardı karşılamadığında ne yapılacağını da tanımlamalıdır. Açık karar kuralları üretim sırasında doğaçlamayı azaltır.
Onaylanmış referans örnekleri, operatörlerin kabul edilebilir bir ekleme ile kusurlu bir ekleme arasındaki farkı anlamalarına yardımcı olur. Numuneler doğru hizalamayı, düzlüğü, kenar konumunu, örtüşmeyi ve birleştirme malzemesi yerleşimini gösterebilir.
Referans örnekleri özellikle yeni operatörlerin eğitimi ve farklı vardiyalarda tutarlı standartların korunması açısından faydalıdır.
Katılmadan önce hem eski hem de yeni bandı inceleyin. Hasarlı kenarları, kirlenmeyi, deformasyonu, eksik cepleri ve kapak bandının kötü durumunu kontrol edin. Her bant ucunun birleştirme işlemine uygun olduğunu varsaymayın.
Bant hasar görmüşse temiz bir bölüme kesin veya fabrikanın onaylı kurtarma prosedürünü izleyin. Zayıf bir bant ucuyla başlamak bağlantı arızası olasılığını artırır.
Düzenli temizlik ve bakım, konumlandırma ve birleştirme işleminin stabil kalmasına yardımcı olur. Makine tedarikçisinin talimatlarına göre bant parçalarını, tozu ve yapışkan kalıntılarını çalışma alanından temizleyin.
Kesici parçaları, kılavuzları, sensörleri ve basınç mekanizmalarını belirli aralıklarla kontrol edin. Hizalama doğruluğunu kademeli olarak kaybeden bir makine, sorun belirginleşmeden önce daha fazla arızaya neden olabilir.
Ekleme kalitesi, kirli veya hasarlı besleyiciyi telafi edemez. Besleyici bakımı, bant yolunun temizlenmesini, kılavuz hareketinin kontrol edilmesini, dişlilerin incelenmesini ve anormal besleme direncinin gözden geçirilmesini içermelidir.
Fabrikalar, eklemeyle ilgili alarmların belirli besleyici modellerine veya konumlarına yoğunlaşıp yoğunlaşmadığını kaydetmelidir. Bu bilgi, hatalı bir şekilde birleştirme işlemine atfedilen ekipman bakım sorunlarını ortaya çıkarabilir.
Besleyici duraklarını, bant ayrımlarını, sıkışma konumlarını, yanlış malzeme olaylarını ve makara değişimiyle bağlantılı operatör yeniden işlemlerini izleyin. Veriler bant genişliğini, bileşen tipini, besleyici konumunu, operatörü ve mümkünse kaydırmayı içermelidir.
Düzenli inceleme, fabrikanın tekrar eden nedenleri belirlemesine yardımcı olur. Ayrıca bir ekipman yükseltmesinin veya süreç değişikliğinin ölçülebilir bir iyileşme sağlayıp sağlamadığını da gösterir.
Otomasyon her ekleme sorununa çözüm değildir ancak birçok arızaya neden olan varyasyonu azaltabilir. Fabrika sık sık makara değişimi yaptığında, birkaç vardiyada çalıştığında veya tutarlı manuel ekleme kalitesini sürdürmekte zorluk yaşadığında özellikle kullanışlıdır.
Otomatik ekipman, bantların tekrarlanabilir bir referansa göre konumlandırılmasına yardımcı olabilir. Bu, elle yerleştirmeden kaynaklanan yanlış hizalamayı azaltır ve son eklemenin operatörler arasında daha tutarlı olmasını sağlar.
Bir makine birleştirme basıncını, konumunu veya sırasını kontrol etmeye yardımcı olabilir. Bu, düzgün olmayan manuel kullanımdan kaynaklanan zayıf bağlantı olasılığını azaltır.
Otomasyon, eğitim ve denetim için daha net bir süreç sağlar. Operatörler aynı makine iş akışını takip eder ve denetçiler, tanımlanmış bir çalışma sırasına göre sorunları inceleyebilir.
Otomasyonu değerlendiren fabrikalar yine de ekipmanı gerçek bantlar ve besleyicilerle test etmelidir. Uygun bir makine, üretim malzemelerine uygun olmalı ve gerekli değişim sürecini desteklemelidir.

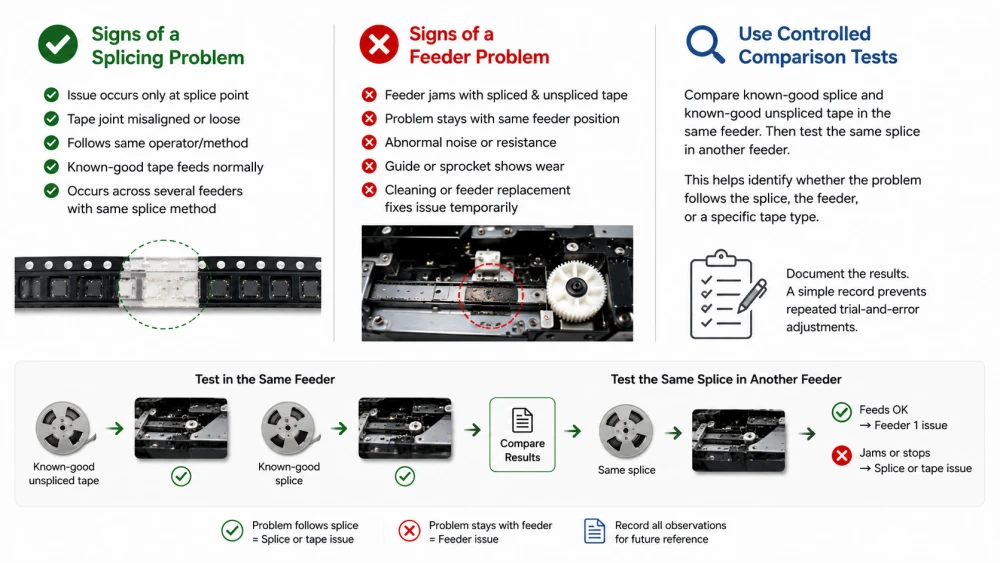

Ekleme hataları ve besleyici hataları benzer semptomlara neden olabilir, bu nedenle tanının sistematik olması gerekir. Asıl sorun aşınmış besleyici olduğunda birleştirme yöntemini değiştirmek sorunu çözmez.
Sorun yalnızca bant birleştirme noktasına ulaştığında ortaya çıkar.
Bant bağlantısı gözle görülür şekilde yanlış hizalanmış veya gevşek.
Sorun aynı ekleme operatörünü veya yöntemini takip ediyor.
Çalıştığı bilinen bant normal olarak aynı besleyiciden beslenir.
Sorun, aynı birleştirme yöntemini kullanan birden fazla besleyicide ortaya çıkıyor.
Besleyici hem eklenmiş hem de eklenmemiş bantla sıkışıyor.
Sorun aynı besleyici konumunda kalıyor.
Besleyicide anormal gürültü veya direnç var.
Kılavuz veya dişlide gözle görülür aşınma var.
Temizlemek veya besleyiciyi değiştirmek sorunu geçici olarak çözer.
En yararlı test, aynı besleyicideki iyi olduğu bilinen bir ekleme ile iyi olduğu bilinen bir eklenmemiş bandı karşılaştırmaktır. Daha sonra aynı eklemeyi başka bir besleyicide test edin. Bu, sorunun eklemeden mi, besleyiciden mi yoksa belirli bir bant türünden mi kaynaklandığını belirlemenize yardımcı olur.
Belleğe güvenmek yerine sonuçları belgeleyin. Basit bir sorun giderme kaydı, tekrarlanan deneme yanılma ayarlamalarını önleyebilir.
En yaygın SMT birleştirme sorunları arasında bandın yanlış hizalanması, zayıf bağlantılar, besleyici sıkışmaları, yanlış bant yönü, dengesiz bileşen beslemesi, yanlış malzeme yüklemesi ve tutarsız operatör uygulaması yer alır. Bu sorunlar üretimin kesintiye uğramasına, besleyici alarmlarına, bileşen israfına ve yerleştirme kalitesi risklerine neden olabilir.
Etkili önleme, temiz bant hazırlığı, doğru hizalama, uygun birleştirme malzemeleri, besleyici uyumluluk kontrolleri, standart çalışma talimatları ve düzenli makine ve besleyici bakımı ile başlar. Bir sorun oluştuğunda, nedeninin ekleme mi, besleyici mi, malzeme mi yoksa çalıştırma yöntemi mi olduğunu belirlemek için yapılandırılmış SMT ekleme bağlantısı sorun giderme özelliğini kullanın.
Sık makara değişimi veya yüksek üretim basıncı olan fabrikalar için otomatik birleştirme sistemi tekrarlanabilirliği artırabilir ve operatöre bağlı değişkenliği azaltabilir. Sürecin tamamı, daha geniş bir parçası olarak değerlendirilmelidir SMT malzeme değişim stratejisinin .
SMT üreticileri, eklemeyle ilgili arızaları izleyerek ve bunların temel nedenlerini düzelterek, bileşen bant ekleme hatasını azaltabilir , besleyici stabilitesini geliştirebilir ve yerleştirme hattına daha güvenilir bileşen tedariki sağlayabilir.
En yaygın SMT birleştirme sorunları, bandın yanlış hizalanması, zayıf veya ayrılmış birleştirme bağlantıları, besleyici sıkışmaları, yanlış bant yönü, dengesiz bileşen beslemesi, yanlış malzeme yükleme ve operatörler arasında tutarsız birleştirme kalitesidir. Bu sorunlara zayıf bant hazırlığı, hatalı birleştirme malzemesi, besleyici durumu, operatör hatası veya ekleme ile besleyici arasındaki uyumsuzluk neden olabilir.
Bir SMT ekleme bağlantısı çok kalın, zayıf, yanlış hizalanmış, kirlenmiş veya besleyici yolu için uygun olmadığından besleyicinin içinde başarısız olabilir. Taşıyıcı bant kenarı hasar gördüğünde veya birleştirme malzemesi doğru şekilde uygulanmadığında da bağlantı başarısız olabilir. Eklemeyi gerçek besleyiciyle test edin ve sorun giderme sırasında hem bağlantının hem de besleyicinin durumunu inceleyin.
Bileşen bant ekleme arızası, temiz ve hasarsız bant uçları kullanılarak, bantların doğru şekilde hizalanmasıyla, uygun birleştirme malzemesinin seçilmesiyle, bant yönünün kontrol edilmesiyle ve eklemenin gerçek besleyici aracılığıyla test edilmesiyle önlenebilir. Standart çalışma talimatları, operatör eğitimi, düzenli bakım ve otomatik birleştirme ekipmanı tekrarlanabilirliği daha da artırabilir.
Bir SMT ekleme ekleminde sorun gidermek için öncelikle arızanın nerede meydana geldiğini belirleyin. Bant uçlarını, birleştirme malzemesini, bant yönünü, bağlantı kalınlığını ve hizalamayı inceleyin. Ardından besleyiciyi kirlenme, aşınma veya anormal direnç açısından kontrol edin. Sorunlu eklemeyi bilinen iyi bir eklemeyle karşılaştırın ve bant genişliğini, besleyici konumunu, bileşen tipini ve çalışma koşullarını kaydedin.
Otomatik bir SMT ekleme makinesi, manuel hizalama, tutarsız birleştirme basıncı ve operatör değişkenliğinden kaynaklanan birçok sorunu azaltabilir, ancak her arızayı önleyemez. Yanlış malzemeler, hasarlı bant, uygun olmayan besleyici koşulları, yetersiz bakım veya yanlış makine ayarları yine de sorunlara neden olabilir. Otomasyon, malzeme doğrulama, eğitim ve besleyici bakımıyla birleştirildiğinde en iyi sonucu verir.
