Yaygın SMT yerleştirme kusurları genellikle dengesiz alımdan, hatalı bileşen verilerinden, zayıf görüş tanımadan, zayıf besleyici sunumundan veya kart desteği sorunlarından kaynaklanır. Yüksek hızlı bir SMT hattında besleyici, nozül, PCB desteği veya yerleştirme koordinatındaki küçük bir ofset bile bileşen kayması, mezar taşı, eksik bileşen, rotasyon, polarite hatası veya yanlış parça yerleştirme gibi görünür kusurlara dönüşebilir.
Bu makalede en yaygın SMT yerleştirme kusurları, bunların nedenleri ve mühendislerin kalite kontrolünü zayıflatmadan bunları nasıl düzeltebilecekleri açıklanmaktadır. Verimi artıran, yeniden çalışmayı azaltan ve üretimi stabilize eden pratik SMT montaj hatası çözümleri isteyen üretim yöneticileri, SMT süreç mühendisleri, bakım ekipleri ve fabrika sahipleri için yazılmıştır.
İçindekiler
Birçok fabrika yerleştirme hatalarına öncelikle makine parametrelerini değiştirerek tepki verir. Bu bazen işe yarayabilir ama aynı zamanda asıl sorunu da gizleyebilir. Daha iyi bir yöntem, kusur türünü tanımlamak, nerede başladığını izlemek ve ardından fiziksel veya veriyle ilgili nedeni düzeltmektir.
Farklı kusurlar benzer görünebilir ancak farklı nedenlerden kaynaklanabilir. Kaymış bir bileşen zayıf PCB desteğinden, yanlış yerleştirme koordinatından, nozül aşınmasından, aşırı tahta titreşiminden veya lehim pastasının hareketinden kaynaklanabilir. Döndürülmüş bir bileşen, besleyici alma hatasından, yanlış paket verisinden, vakum dengesizliğinden veya yüksek hızlanmadan kaynaklanabilir. Eksik bir bileşen, besleyici cebi sorunlarından, püskürtme ucu tıkanmasından, vakum sızıntısından veya görüş reddinden kaynaklanabilir.
Ekipler bir kusuru yalnızca "kötü yerleştirme" olarak tanımladığında sorun giderme yönünü kaybederler. Yararlı bir kusur raporu, kusur tipini, bileşen referansını, paket boyutunu, besleyici yuvasını, nozül kimliğini, makine kafasını, PCB konumunu, üretim süresini ve malzeme partisini tanımlamalıdır. Bu, sorunun izlenebilir olmasını sağlar.
Her yerleştirme kusuru alma ve yerleştirme makinesinden kaynaklanmaz. Lehim pastası baskısı, PCB çarpık sayfa, panel desteği, bileşen paketleme, nem kontrolü ve yeniden akıtma profilinin tümü son yerleştirme kalitesini etkileyebilir. Örneğin, bir bileşen doğru bir şekilde yerleştirilebilir ancak aktarma sırasında zayıf macun birikmesi veya titreşim nedeniyle daha sonra hareket edebilir.
Mühendisler, kusurun yerleştirmeden hemen sonra mı yoksa yalnızca yeniden akıtıldıktan sonra mı görünür olduğunu kontrol etmelidir. Bileşen yeniden akıtılmadan önce zaten kaydırılmışsa sorun muhtemelen yerleştirme, alma, kart desteği veya makine verileriyle ilgilidir. Yeniden akış sonrasında bileşen değişirse lehim pastası hacmi, ped tasarımı, termal denge veya yeniden akış profilinin daha derinlemesine incelenmesi gerekebilir.

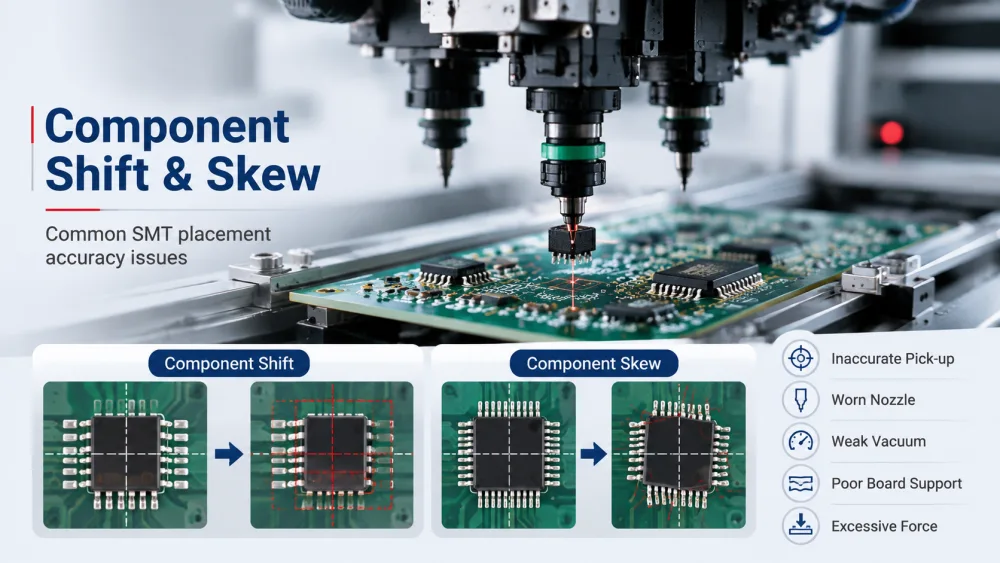

Bileşen kayması ve eğrilmesi en yaygın SMT bileşen yerleştirme sorunları arasındadır. Kaydırılan bir bileşen pedin merkezinden kaydırılır. Eğik bir bileşen hafifçe döndürülür veya belli bir açıyla yerleştirilir. Her iki kusur da lehim bağlantı kalitesini düşürebilir ve elektriksel veya mekanik risk oluşturabilir.
Bileşen değişimi genellikle kararsız başlatma veya dengesiz kart desteğiyle başlar. Nozül bileşeni ortasından tutmazsa parça hareket sırasında eğilebilir. PCB iyi desteklenmiyorsa, tahta yerleştirme sırasında esneyebilir. Yerleştirme kuvveti çok yüksekse, küçük bileşen lehim pastası üzerinde kayabilir.
Yaygın nedenler arasında hatalı toplama konumu, aşınmış nozul ucu, yanlış nozul boyutu, zayıf vakum, yanlış bileşen yüksekliği, zayıf PCB kelepçeleme, panelin bükülmesi, aşırı yerleştirme kuvveti veya yanlış yerleştirme koordinatı yer alır. Küçük talaş bileşenleri için küçük bir besleyici ofseti bile tekrarlanabilir yerleştirme kayması yaratabilir.
Bu sorunlar genellikle doğruluğu ve kararlılığı ile ilgilidir SMT alma ve yerleştirme makinesinin . Doğru görüşe, kararlı besleyici kontrolüne ve hassas hareket kontrolüne sahip, uygun şekilde yapılandırılmış bir yerleştirme sistemi, bileşen kayması ve eğrilme sorunlarını önemli ölçüde azaltabilir.
İlk adım, kusurun tek bir bileşenden mi, tek besleyiciden mi, tek nozülden mi, yoksa tek kart konumundan mı kaynaklandığının teyit edilmesidir. Arıza bir besleyiciden kaynaklanıyorsa, besleyici kalibrasyonunu, bant aralığını, kapak bandının soyulmasını, toplama koordinatını ve makara gerginliğini kontrol edin. Bir nozülü takip ediyorsa nozül temizliğini, aşınmayı, vakum deliği tıkanıklığını ve nozulun merkezlenmesini kontrol edin.
Kusur bir PCB alanda görünüyorsa, kontrol panosu desteğini, panel düzlüğünü, kelepçe durumunu, referans tanımayı ve yerel ped tasarımını kontrol edin. Yerleştirme koordinatı yalnızca program verilerine göre değil, gerçek ped merkezine göre de doğrulanmalıdır. Özellikle küçük pasif bileşen ve ince hatveli paket için yerleştirme basıncı da gözden geçirilmelidir.
Mezar taşı, talaş bileşeninin bir ucunun yeniden akış sırasında kalktığı ve parçanın kısmen dik durduğu bir kusurdur. Her ne kadar mezar taşı yeniden akıtıldıktan sonra görünse de, genellikle yerleştirme doğruluğu, lehim pastası dengesi, bileşen geometrisi ve termal davranışta kökleri vardır.
Tombstone genellikle küçük bir bileşenin bir tarafındaki ıslatma kuvvetinin yeniden akış sırasında diğer tarafa göre daha güçlü hale gelmesiyle oluşur. Düzensiz lehim pastası hacmi, eşit olmayan ped boyutu, eşit olmayan ısınma, bileşen ofseti ve farklı ped ıslatma hızının hepsi katkıda bulunabilir. Çok küçük pasif bileşenler daha hassastır çünkü düşük kütleleri kaldırılmalarını kolaylaştırır.
Yerleştirme hatası mezar taşını daha olası hale getirebilir. Bir bileşen bir yastığa diğerine göre daha yakın yerleştirilirse, önce bir taraf ıslanabilir ve parçayı yukarı doğru çekebilir. Bu nedenle mezar taşı sorunlarını giderme yalnızca fırına odaklanmamalıdır.
Yazıcı, yerleştirme makinesi, PCB tasarımı ve yeniden akış profili hepsi önemlidir. Hassas bir lehim pastası yazıcısından istikrarlı lehim pastası baskısı, mezar taşı kusurlarına yol açabilecek eşit olmayan lehim hacmini azaltmak için de önemlidir.
Mühendisler öncelikle lehim pastası baskısını incelemelidir. Macun birikintileri dengeli, temiz ve tutarlı olmalıdır. Şablon açıklığı tasarımı, bileşen paketi ve ped düzeniyle eşleşmelidir. Toplu işlerde aynı referans göstergesinde mezar taşı tekrarlanıyorsa PCB ped boyutu ve lehim maskesi tasarımı gözden geçirilmelidir.
Yerleştirme doğruluğu da kontrol edilmelidir. Bileşen, doğru yükseklik ve basınçla her iki ped üzerinde eşit şekilde oturmalıdır. Proses referansları için gibi IPC standartları, IPC J-STD-001 ve IPC-A-610 montaj prosesi kontrolünü ve kabul beklentilerini anlamak açısından faydalıdır. Fabrikada sorun gidermenin yerini almazlar ancak ekiplerin tutarlı ve kaliteli bir dil kullanmasına yardımcı olurlar.

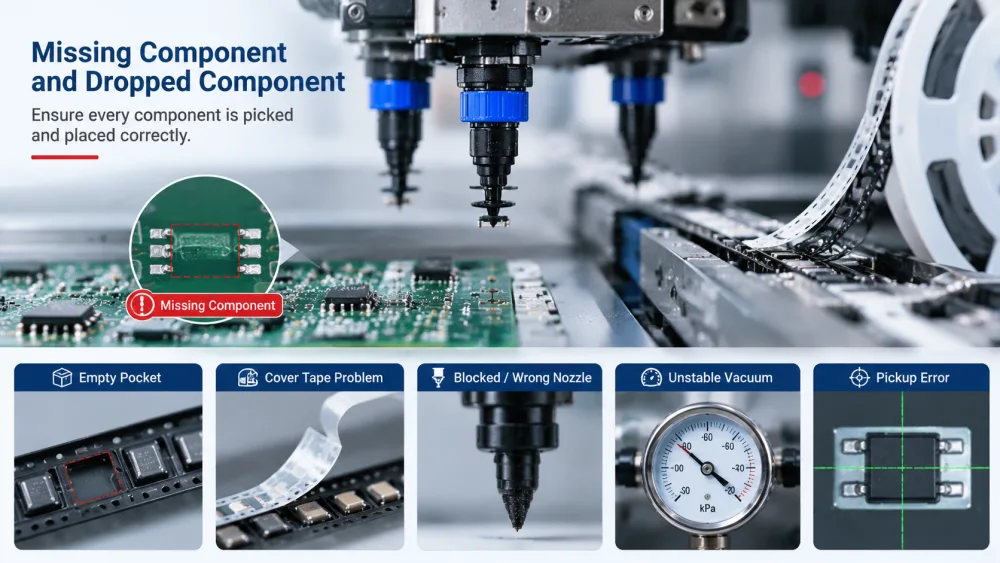

Eksik bir bileşen, parçanın beklenen PCB konumunda bulunmadığı anlamına gelir. Düşen bir bileşen, parçanın seçildiği ancak yerleştirmeden önce kaybolduğu anlamına gelir. Bu kusurlar üretimi durdurabilir, denetim yükünü artırabilir ve tespit edilmediği takdirde ciddi kalite riski oluşturabilir.
Eksik ve düşen bileşen genellikle başlatma arızasından kaynaklanır. Besleyici bileşeni doğru şekilde sunmayabilir, nozül sızdırmazlık sağlayamayabilir veya vakum seviyesi dengesiz olabilir. Makine arızayı tespit ederse bileşeni reddedebilir. Algılama ayarları zayıfsa arıza karta ulaşabilir.
Tipik nedenler arasında boş cep, bileşeni yerinden çıkaran kapak bandı, zayıf birleştirme kalitesi, hatalı besleyici adımı, aşınmış besleyici parçaları, tıkalı püskürtme ucu, yanlış püskürtme ucu boyutu, vakum sızıntısı, kirli filtre, aşırı kafa ivmesi veya hatalı toplama yüksekliği yer alır. Küçük ve hafif bileşen, statik yük nedeniyle bant veya püskürtme ucu yüzeylerine de yapışabilir.
En iyi yöntem, toplama zincirini besleyiciden yerleştirme kafasına kadar takip etmektir. Mühendisler besleyici indekslemeyi, cep stabilitesini, kaplama bandının soyulmasını, toplama koordinatını, nozül tipini, nozül temizliğini, vakum değerini ve bileşen tanıma sonucunu kontrol etmelidir. Makine günlüğü bir yuvadan tekrarlanan alma hatası gösteriyorsa, öncelikle besleyici ve bant sunumu kontrol edilmelidir.
Sorun farklı besleyicilerde ortaya çıkıyor ancak bir nozul veya kafadan kaynaklanıyorsa nozül ve vakum devresi incelenmelidir. Bakım ekipleri memeyi temizlemeli, vakum yolunu kontrol etmeli, filtreleri incelemeli ve vakum değerinin normal taban çizgisine uyup uymadığını doğrulamalıdır. Daha geniş bir teşhis mantığı için ekipler başvurabilir . , alma, görme, besleyici ve yerleştirme semptomlarını birbirine bağlamak için bu SMT seçme ve yerleştirme sorun giderme kılavuzuna
Yanlış döndürme, ters çevrilmiş bileşen ve polarite hatası yüksek riskli SMT yerleştirme kusurlarıdır çünkü işaret küçük veya gizliyse görsel incelemeyi geçebilirler. Bunlar özellikle diyot, LED, IC, konektör, elektrolitik kapasitör ve polarize paket için önemlidir.
Yönlendirme kusurları genellikle yanlış paket kitaplığı verilerinden, yanlış besleyici yükleme yönünden, net olmayan kutup işaretinden, zayıf görüş tanımadan veya toplama sırasında bileşen rotasyonundan kaynaklanır. Kopyalanan bir bileşen kitaplığı, paketin benzer ancak aynı olmaması durumunda da sorun yaratabilir.
Örneğin, bir LED özel ışıklandırma gerektiren ince bir kutup işaretine sahip olabilir. Bir bağlayıcı, paket verilerinde doğru şekilde tanımlanması gereken asimetrik bir şekle sahip olabilir. Nozul temas alanı çok küçükse veya vakum contası zayıfsa, bir bileşen hareket sırasında da dönebilir.
Fabrikalar, ilk ürün incelemesi sırasında ve her besleyici yeniden yüklemesinden sonra bileşen yönelimini doğrulamalıdır. Paket kitaplığı verileri, doğru gövde boyutunu, polarite tanımını, tanıma şeklini, toplama merkezini, bileşen yüksekliğini ve izin verilen dönüş toleransını içermelidir. Toleransı genişletmeden önce gerçek kamera görüntüsü kontrol edilmelidir.
Besleyici yükleme yönü, anlaşılır operatör talimatlarıyla standartlaştırılmalıdır. Polarize bileşen için süreç ekibi hatta referans fotoğrafları veya yönlendirme çizimleri kullanmalıdır. İşaretlerin tespit edilmesi zor olduğunda görüş aydınlatması ve kamera kalibrasyonu gözden geçirilmelidir. Amaç sadece makinenin daha fazla bileşeni kabul etmesini sağlamak değil, aynı zamanda tanımayı daha güvenilir hale getirmektir.
Yerleştirmeden sonra AOI inceleme, ürünler bir sonraki işleme geçmeden önce bileşen konumunu, dönüş açısını, polariteyi ve eksik parçaları doğrulamaya yardımcı olabilir.

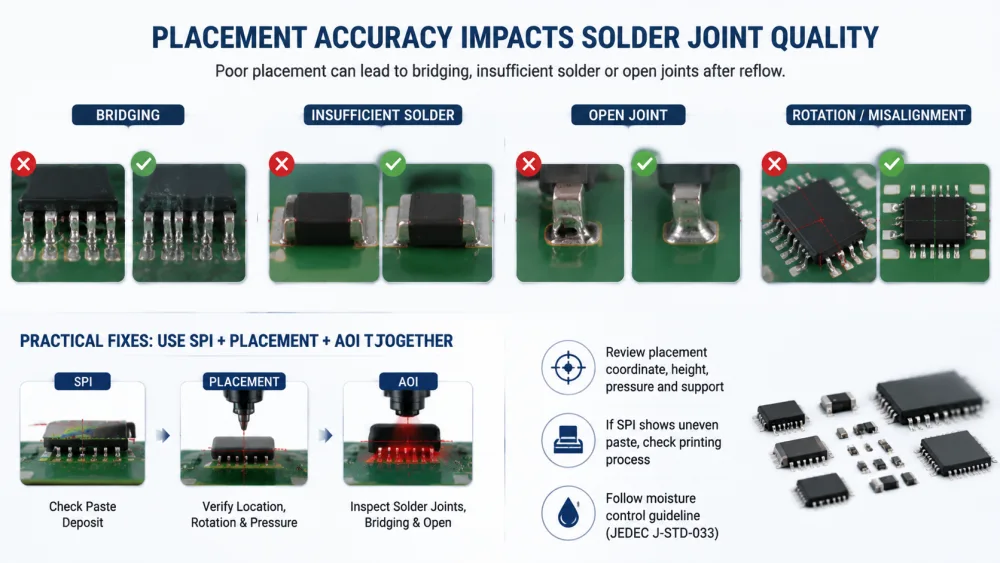

Köprüleme, yetersiz lehim ve açık bağlantı genellikle lehimleme kusurları olarak tartışılır, ancak yerleştirme doğruluğu bunların hepsini etkileyebilir. Pedin dışına yerleştirilen, eğilen, çok derin bastırılan veya düzgün olmayan macun üzerine oturan bir bileşen, yeniden akıtma sonrasında lehim bağlantısı sorunlarına neden olabilir.
Bir bileşen bir tarafa kaydırılırsa lehim kalabalık tarafta köprü oluşturabilir ve karşı tarafta yetersiz kalabilir. Kurşunlu bir bileşen döndürülürse veya ped ile hizalanmazsa bazı kablolar düzgün şekilde ıslanmayabilir. Yerleştirme kuvveti çok yüksekse lehim pastası sıkışabilir ve köprüleme riskini artırabilir.
İnce aralıklı IC, QFN, konektör ve küçük pasif bileşen özellikle hassastır. Yerleştirme makinesi hiçbir hata bildirmese bile, macun birikintisi, ped tasarımı ve yerleştirme konumu bir sistem olarak hizalanmazsa son lehim bağlantısı başarısız olabilir.
Mühendisler SPI, yerleşim ve AOI verilerini birlikte karşılaştırmalıdır. SPI iyi yapıştırma gösteriyor ancak AOI bir bileşende tekrarlanan köprü gösteriyorsa, yerleştirme koordinatı, döndürme, bileşen yüksekliği, basınç ve destek gözden geçirilmelidir. SPI zaten eşit olmayan yapıştırma gösteriyorsa, temel neden yerleştirme yerine yazdırma olabilir.
Neme duyarlı bileşenler için depolama ve zemin ömrü kontrolü de önemlidir. JEDEC J-STD-033 , neme/yeniden akışa duyarlı cihazların kullanımı için önemli bir referanstır. İyi malzeme kullanımı yanlış yerleştirmeyi düzeltemez ancak daha geniş çaplı yeniden akış ve güvenilirlik sorunlarının önlenmesine yardımcı olur.
En etkili SMT montaj hatası çözümleri basit bir prensibi izler: kusurun bileşenden, besleyiciden, nozülden, makine kafasından, PCB konumundan, malzeme partisinden veya programdan kaynaklanıp kaynaklanmadığını bulun. Desen netleştikten sonra düzeltme çok daha kolay hale gelir.
Tekrarlanan SMT yerleştirme sorunu yaşayan fabrikalar için, SMT üretim hattı kurulumunun tamamını gözden geçirmek , genellikle bir makine parametresini ayarlamaktan daha etkilidir.
Aynı kusur birçok PCB bileşende bir bileşende görünüyorsa, bileşen verilerini, besleyiciyi, nozulu ve malzeme ambalajını kontrol edin. Arıza bir besleyici yuvasından kaynaklanıyorsa besleyici kalibrasyonunu, bant cebini, kapak bandı yolunu ve eklemeyi inceleyin. Bir nozülü takip ediyorsa nozulun aşınmasını, kirliliğini, vakumu ve kalibrasyonu kontrol edin. Yalnızca bir PCB alanda görünüyorsa, destek pinlerini, tahta çarpıklığını, referans verilerini ve yerel yerleştirme koordinatlarını kontrol edin.
Bu yöntem rastgele ayarlamayı önler. Ayrıca ekiplerin aynı anda çok fazla parametreyi değiştirmekten kaçınmasına da yardımcı olur. Çok fazla değişiklik bir arada yapıldığında hangi düzeltmenin sorunu gerçekten çözdüğünü bilmek zorlaşır.
Yararlı bir SMT yerleştirme hatası kontrol listesi şunları içermelidir:
PCB üzerindeki kusur türü ve konumu.
Bileşen paketi, referans göstergesi ve malzeme partisi.
Besleyici yuvası, besleyici durumu ve bant sunumu.
Nozul kimliği, nozul boyutu, temizlik ve vakum değeri.
Makine kafası, yerleştirme kuvveti, toplama yüksekliği ve hareket ayarı.
Görüntü görüntüsü, aydınlatma, tolerans ve paket kitaplığı verileri.
PCB desteği, kelepçe durumu, referans tanıma ve tahta düzlüğü.
SPI ve AOI düzeltmeden önce ve sonra sonuç.
Fabrikalar teyit edilen nihai nedeni kaydetmeli ve standart çalışmayı güncellemelidir. Bu, sorun gidermeyi tekrarlanan yangınla mücadele yerine süreç bilgisine dönüştürür.

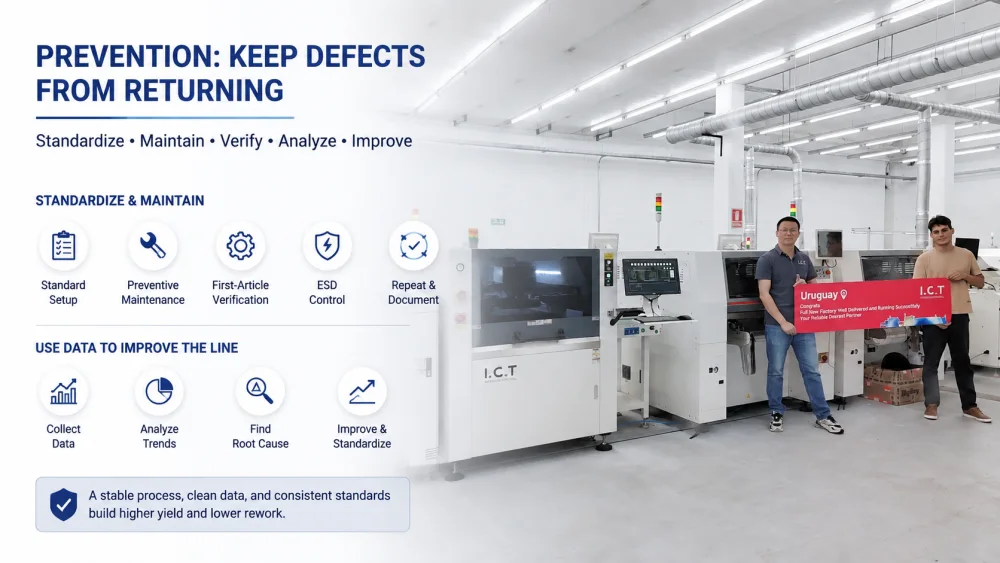

Bir hatayı çözmek faydalıdır ancak tekrarlanan hataları önlemek daha değerlidir. İstikrarlı SMT üretimi, standart kuruluma, önleyici bakıma, ilk ürün doğrulamasına, operatör disiplinine ve veri incelemesine bağlıdır.
Besleyici kalibrasyonu, nozul temizliği, vakum denetimi, kamera kalibrasyonu, destek pimi kurulumu ve ilk ürün denetimi, rutin üretim kontrolünün bir parçası olmalıdır. Bu kontroller yalnızca bireysel operatör deneyimine bağlı olmamalıdır. Ürün değişiminde, besleyicinin yeniden yüklenmesinde ve bakım aralıklarında belgelenmeli ve tekrarlanmalıdırlar.
Statik küçük bileşenlerin taşınmasını ve başlatma stabilitesini etkileyebileceğinden ESD kontrolü de dikkate alınmalıdır. ESD Derneği'nin ANSI/ESD S20.20 çerçevesi, hassas elektronik cihazlar etrafında bir ESD kontrol programı oluşturmak için yararlı bir referanstır.
Yerleştirme kusurları yalnızca bireysel olaylara göre değil, eğilimlere göre de incelenmelidir. Bir fabrika kusur oranını ürüne, bileşen paketine, makineye, besleyiciye, nozula, vardiyaya ve malzeme partisine göre karşılaştırmalıdır. Bir sorun tekrarlanırsa ekibin standart kurulumu veya bakım kuralını iyileştirmesi gerekir.
I.C.T, {[t21] } hat planlama, ekipman tedariği, kurulum, eğitim, üretim desteği ve satış sonrası hizmet dahil olmak üzere tek elden SMT çözümlerle elektronik üreticilerini destekler. SMT proje>>
Tekrarlanan yerleştirme kusurlarıyla karşı karşıya kalan üreticiler için deneyimli süreç desteği, makine verilerini, malzeme taşımayı, operatör uygulamasını ve üretim hattı konfigürasyonunu tek bir net iyileştirme planına bağlamaya yardımcı olabilir.
Yaygın SMT yerleştirme kusurları arasında kayma, çarpıklık, mezar taşı, eksik bileşen, düşen bileşen, dönüş hatası, ters çevirme, polarite hatası, köprüleme, açık bağlantı ve yetersiz lehim bulunur.
En iyi sorun giderme yöntemi, önce kusur tipini belirlemek, ardından bileşen, besleyici, nozül, kafa, PCB alanı, malzeme partisi veya program verilerini takip edip etmediğini izlemektir.
Besleyici sunumu, nozul durumu, vakum stabilitesi, görüş tanıma, PCB desteği ve yerleştirme verileri, SMT bileşen yerleştirme sorunlarının ana etkenleridir.
Her son lehim kusuru yerleştirmeden kaynaklanmaz, ancak yerleştirme doğruluğu köprüyü, açık bağlantıyı ve yetersiz lehimi güçlü bir şekilde etkileyebilir.
Uzun vadeli iyileştirme, standart kuruluma, önleyici bakıma, ilk ürün incelemesine, operatör eğitimine ve veri incelemesine bağlıdır.
Bir fabrika yerleştirme kusurlarını süreç kanıtı olarak ele aldığında, her bir kusurun çözülmesi daha kolay hale gelir ve geri dönme olasılığı azalır. Sonuç, daha iyi verim, daha az yeniden işleme, daha istikrarlı teslimat ve SMT hattına daha güçlü güvendir.
En yaygın SMT yerleştirme kusurları arasında bileşen kayması, çarpıklık, mezar taşı, eksik bileşen, düşen bileşen, yanlış rotasyon, ters çevrilmiş bileşen, polarite hatası, köprü, açık bağlantı ve yetersiz lehim bulunur. Bazı kusurlar doğrudan toplama ve yerleştirme sorunlarından kaynaklanırken diğerleri yerleştirme, lehim pastası, ped tasarımı veya ısıtma dengesinin stabil olmaması nedeniyle yeniden akıştan sonra ortaya çıkar. Mühendisler, makine ayarlarını değiştirmeden önce ilk olarak kusuru sınıflandırmalıdır.
En hızlı ve güvenilir yöntem, vardiyanın bir bileşeni, besleyiciyi, nozülü, makine kafasını veya PCB konumunu takip edip etmediğini kontrol etmektir. Bir besleyiciyi takip ediyorsa, besleyici indeksleme ve bant sunumu olası nedenlerdir. Bir nozulu takip ederse, nozulda aşınma veya vakum sızıntısı söz konusu olabilir. Bir PCB alanda görünüyorsa kart desteği, kelepçe durumu veya yerel koordinat verileri kontrol edilmelidir.
Lehim pastası hacmi, ped tasarımı, termal denge veya ısıtma sırasında ıslatma kuvveti değiştiği için yeniden akış sonrasında bir bileşen hareket edebilir veya arızalı hale gelebilir. Mezar taşı ve bazı kayma kusurları yaygın örneklerdir. Yeniden akıtma öncesinde bileşen merkezin biraz dışındaysa yerleştirme yine de katkıda bulunabilir. Mühendisler tek bir süreç adımına tek başına bakmak yerine SPI, yerleştirme incelemesini, AOI ve yeniden akış sonucunu birlikte karşılaştırmalıdır.
Gerçek neden anlaşılmadan görme toleransı genişletilmemelidir. Daha geniş tolerans, alarmları azaltabilir ancak döndürülmüş, kaydırılmış veya yanlış tanınan bileşenin geçmesine izin verebilir. Mühendisler öncelikle kamera görüntüsünü, aydınlatma modunu, paket kütüphanesini, kutup işaretini, bileşen şeklini ve manyetik stabilitesini incelemelidir. Tolerans ayarlaması yalnızca tanıma hedefi zaten doğru olduğunda ve risk kontrol edildiğinde faydalıdır.
Bir fabrika, normal besleyici, nozül, vakum, görüş ve program kontrollerinden sonra yerleştirme hataları tekrarlandığında SMT proses desteği talep etmelidir. Destek ayrıca yeni ürün tanıtımı, yüksek karışımlı üretim, yeni hat kurulumu sırasında veya pahalı bileşenlerin yüksek yeniden işleme maliyeti yarattığı durumlarda da faydalıdır. Profesyonel bir SMT çözüm sağlayıcısı, her makine alarmını ayrı bir sorun olarak ele almak yerine tüm hattı inceleyebilir.
