Yüzey montaj teknolojisinde birçok sorununuz var. SMT kusurlar büyük bir konudur. AOI Teftiş ekipmanı lehimleme sorunları bulmanıza yardımcı olur. Bunlar yeterli lehim, lehim köprüsü ve açık eklemler içerir. AOI makineler de SMT bileşen hataları bulur. Bu hatalar eksik, yanlış, ekstra veya çarpık parçalar. Yüzey kusurlarını kontrol etmek için AOI kullanırsınız. Ayrıca Smt. Otomatik optik inceleme, her SMT adımında kalite kontrollerine yardımcı olur. AOI Makineler, hataları erken bularak SMT verimine yardımcı olur. SMT kalitesi için bir AOI denetim ekipmanı sistemine güveniyorsunuz. Muayene sistemi ve optik denetim sistemi, AOI makineleri ile SMT üretiminizi daha iyi hale getirir.
· AOI makineler SMT kusurları hızlı bir şekilde tespit edebilir. Lehim köprüleri, eksik parçalar ve yanlış yerleşim gibi şeyler bulurlar. Bu, panoların daha iyi olmasına yardımcı olur.
· İncelemeden önce birçok kusuru durdurabilirsiniz. Kontrol lehim macun baskısı, parça yerleştirme ve yeniden akış ayarları.
· AOI ekipmanı temizleyin ve sık sık kontrol edin. Bu, denetimlerin doğru olduğundan ve daha az kusur kaçırıldığından emin olur.
· Daha az yanlış alarm almak için AOI hassasiyetini değiştirin. Bu, işçilerin gerçek sorunlara odaklanmasına yardımcı olur ve zaman kazandırır.
· Gizli kusurları erken bulmak için Bu, kötü tahtaların müşterilere gitmesini durdurur. yeniden akıştan sonra AOI kullanın .

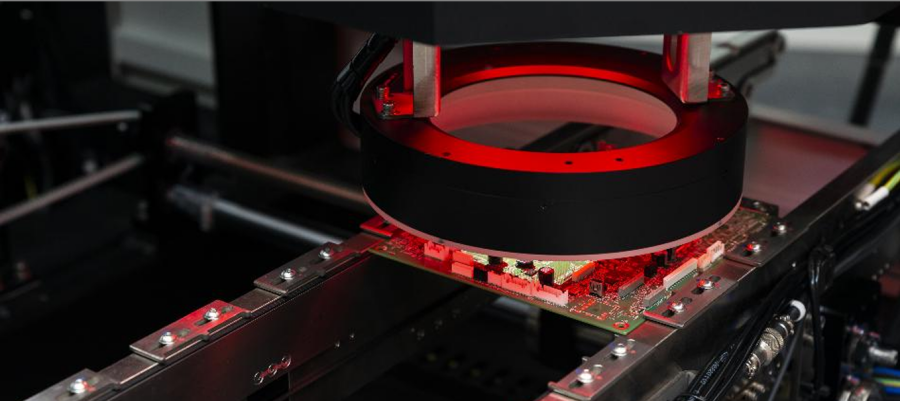

Yüzey montaj teknolojisinde otomatik optik inceleme çok önemlidir. SMT işleminin başlarında sorun bulmak için AOI makineleri kullanıyorsunuz. AOI Muayene ekipmanının kusurları tespit etmek için kameralar ve akıllı yazılımı vardır. Bu, problemleri kaliteye veya verime zarar vermeden önce düzeltmenize yardımcı olur. İşte AOI makinelerinin bulabileceği ana kusur türleri.
Lehimleme kusurları yüzey montaj teknolojisinde yaygındır. Bunları lehim eklem denetimi sırasında sık sık görürsünüz. AOI Makineler bunları hızlı bulmanıza yardımcı olur. İşte ana lehimleme kusurları:
· Lehim köprüleme : Bu, lehim iki veya daha fazla ped birleştiğinde olur. Köprü kısa devreler yapabilir. AOI Teftiş ekipmanı, uçlar ve pedler arasındaki boşlukları kontrol ederek köprü bulur.
· Yetersiz lehim derzleri : Bu kusur, bir eklemde yeterli lehim olmadığı anlamına gelir. Zayıf bağlantılar yapabilir. AOI Makineler bunu bulmak için lehimin miktarına ve şekline bakar.
· Destmeyen : Bu, lehimin ped veya kurşun yapışmadığı anlamına gelir. Donuk veya kaba noktalar görebilirsiniz. Otomatik optik inceleme, iyi lehim kapsamını kontrol ederek bunları gösterir.
· Tomboning : Bu, bir parçanın bir ucu yeniden akış sırasında pedden kaldırıldığında olur. AOI Makineler her parçanın yüksekliğine ve yerine bakarak mezarlık bulur.
· Lehim topu : Eklemlerin yakınında küçük lehim topları ortaya çıkar. Bunlar köprülemeye veya diğer sorunlara neden olabilir. AOI Sistemler her ped etrafına bakarak lehim topları bulun.
İpucu: Lehim macun baskısı ve yeniden akış ayarlarını kontrol ederek lehimleme kusurlarını düşürebilirsiniz.
Bileşen yerleştirme kusurları SMT kalitesine zarar verebilir ve sorunlara neden olabilir. AOI makineler bu kusurları bulmak için net kameralar kullanır. Bu sorunları parçalar yerleştirildikten hemen sonra görebilirsiniz.
· Eksik bileşenler : Bazen bir parça tahtaya konmaz. AOI Teftiş ekipmanı, tüm parçaların orada olduğundan emin olmak için her noktayı kontrol eder.
· Yanlış yer değiştirme : Bu, bir parçanın doğru yerde olmadığı anlamına gelir. Küçük bir hareket bile sorun yaratabilir. AOI Makineler Tasarıma karşı gerçek pozisyonları kontrol eder.
· Yanlış bileşen : Yanlış değer veya türe sahip bir parça görebilirsiniz. Otomatik Optik İnceleme Etiketleri okur ve Malzeme Yasası'nı kontrol eder.
· Ekstra Bileşenler : Bazen, tahtaya ekstra parçalar yerleştirilir. AOI Sistemler bunları deri ile tasarımla eşleştirerek bulur.
· Çarpık veya döndürülmüş parçalar : Parçalar çarpık olabilir veya döndürülebilir. AOI Makineler bu sorunları bulmak için açıları ve çizgileri kontrol eder.
Not: İyi yerleştirme, köprülemeyi ve daha sonraki diğer kusurları durdurmanıza yardımcı olur.
Yüzey kusurları ve boyut sorunları işlerin nasıl çalıştığını ve göründüğünü incitebilir. AOI Makineler bunları SMT'de bulmada mükemmeldir.
· Yüzey kusurları : Çizgiler, lekeler veya tahtada olmaması gereken şeyler görebilirsiniz. AOI Muayene ekipmanı yüzeyde garip bir şey arar.
· Pad hasarı : Kırılan veya kaldırılan pedler açık devreler yapabilir. AOI Sistemler Pad şeklini ve yüksekliğini kontrol edin.
· Lehim sıçramaları : Küçük damlalar tahtaya inebilir. Bunlar köprüleme veya kısa devrelere neden olabilir. AOI Makineler bunları lehim derzlerinin dışında parlak noktalar arayarak bulur.
· Boyutsal Hatalar : Yanlış boşluk veya ped boyutu, binada sorunlara neden olabilir. AOI Makineler mesafeleri ölçer ve tasarımla kontrol eder.
Yüzey kusur tipi | Örnek | AOI algılama yöntemi |
Çizik | PCB | Çizgiler için görsel tarama |
Lehim Sıçraması | Küçük lehim damlası | Yansıtma Kontrolü |
Ped hasarı | Kaldırılmış ped | Yükseklik ölçümü |
Yüzey kusurları hem işlerin ne kadar iyi çalıştığını hem de nasıl göründüklerine zarar verebilir. Onları erken düzeltmelisin.
Polarite ve oryantasyon sorunları yüzey montaj teknolojisinde büyük sorunlara neden olabilir. AOI Makineler bu hatalardan kaçınmanıza yardımcı olur.
· Polarite hataları : Diyotlar ve kapasitörler gibi bazı parçalar belirli bir şekilde karşılaşmalıdır. AOI Muayene ekipmanı doğru işaretler ve yönü kontrol eder.
· Yanlış yönlendirme : Bir parça döndürülür veya ters çevrilirse, işe yaramayabilir. AOI Makineler tasarıma karşı gerçek yönü kontrol eder.
· Tomboning : Bu kusur, parçanın yerini ve yönünü değiştirdiği için buraya da uyuyor. AOI Sistemler kaldırılmış uçları kontrol ederek mezarlık bulur.
· Oryantasyondan dolayı köprüleme : Yanlış yön, kurşunları dokunarak köprülemeye neden olabilir. AOI Makineler bunları kurşun konumlarını kontrol ederek bulur.
Polarite ve oryantasyon sorunlarının otomatik olarak bulunması SMT kalitesini yüksek tutmanıza yardımcı olur.
Her adımda kusurları bulmak ve incelemek için AOI denetim ekipmanlarını kullanabilirsiniz. AOI Makineler size hızlı, güvenilir kontroller verir ve müşterilere ulaşmadan önce sorunları yakalamanıza yardımcı olur. AOI kullanarak sisteminizi daha iyi hale getirir ve yüzey montaj teknolojisi sürecinizin kalitesini artırırsınız.
Lehim macun baskısı sırasında işlemi kontrol etmelisiniz. Şablon dizilmiş değilse, kusurlar alabilirsiniz. Yanlış macun kalınlığını kullanmak da sorunlara neden olabilir. Bu sorunlar köprüleme, yeterli lehim veya açık eklemleri içerir. AOI Makineler bu sorunları erken bulmanıza yardımcı olur. Şablonu temiz tutmalı ve doğru basıncı kullanmalısınız. Kaliteyi yüksek tutmak için macunu AOI ile sık sık kontrol edin. Sabit bir oda ve nem izlemek düşük kusurlara yardımcı olur.
İpucu: için her zaman lehim macun miktarını ve şeklini AOI makinelerle kontrol edin kusurları durdurmak .
Parçaları doğru noktaya yerleştirmek birçok sorunu durdurur. Parçaları yanlış yere koyarsanız, mezar veya köprüleme alabilirsiniz. Ayrıca parçaları da kaçırabilirsiniz. AOI Makineler, yeniden akıştan önce parçaların doğru yerde olup olmadığını kontrol edin. Sık sık toplama ve yer makinelerini kontrol etmelisiniz. Tasarımla eşleştiklerinden emin olmak için parçaları yerleştirdikten sonra AOI kullanın. Burada iyi kontrol sisteminizin daha iyi çalışmasını sağlar.
· Parçaları doğru yerleştirmeye yardımcı olmak için fiducial işaretleri kullanın.
· İşçilere parçaları özenle ele almayı öğretin.
Geri dönme sırasında ısıyı kontrol etmezseniz, kusurlar alabilirsiniz. Çok fazla ısı lehim topları veya zarar pedleri yapabilir. Yeterli ısı, uymayan veya soğuk derzlere neden olabilir. AOI Makineler, geri dönme sonrasında lehim derzlerini kontrol eder ve bu sorunları bulmanıza yardımcı olur. Her kart türü için doğru ısıyı ayarlayın. Kaliteyi yüksek tutmak ve kusurları durdurmak için ayarları sık sık kontrol edin ve değiştirin.
Kusur tipi | Neden | Önleyici eylem |
Lehim topu | Çok fazla ısı | Geri Çekme Ayarlarını Değiştir |
Uymayan | Yeterli ısı yok | Fırın sıcaklığını izleyin |
PCB ve AOI} makinelerinizi temiz ve iyi çalıştırmanız gerekir. Kirli tahtalar veya eski AOI kameralar sorunları kaçırabilir. Daha fazla kusur bulmak için sık sık kontrol edin ve kontrol edin. Bir programda AOI makinelerini kontrol etmeyi ve düzeltmeyi planlayın. Bu, kontrollerinizi güçlü tutar ve kaliteli olmanıza yardımcı olur. AOI makineleriyle ilgilenmek de daha uzun sürmelerine yardımcı olur ve sürecinizi kontrol altında tutar.
Not: AOI makinelerini iyi durumda tutmak, kusurları bulmak ve durdurmak için önemlidir.
Otomatik optik inceleme sistemlerini dikkatlice ayarlamanız gerekir. İyi programlama, AOI makinelerinin kusurları hızlı ve iyi bulmasına yardımcı olur. Sisteme iyi bir tahtanın nasıl göründüğünü göstermeniz gerekiyor. Her parça için net resimleri ve doğru verileri kullanın. AOI makinelerini genellikle kalibre edin, böylece sonuçlar aynı kalır. Her vardiyadan önce ışıkları ve kamera odağını kontrol edin. Bu, problemleri erken yakalamanıza yardımcı olur. Tahta tasarımınızı değiştirirseniz, AOI programını da güncelleyin. Bu, denetiminizin üretiminize uygun olmasını sağlar.
İpucu: AOI makinelerinin kalibrasyonu genellikle daha fazla kusur bulmaya yardımcı olur ve kalitenizi yüksek tutar.
Yanlış alarmlar işinizi yavaşlatır ve zaman harcar. AOI makinelerinin hatalar değil gerçek problemler bulmasını istiyorsunuz. Kart tipiniz için otomatik optik denetim sistemlerinin hassasiyetini değiştirin. En iyi muayene sınırlarını ayarlamak için test çalışmaları kullanın. Yanlış alarmlara neyin neden olduğunu görmek için ekibinizle işaretlenmiş kusurlara bakın. AOI programını zararsız işaretleri veya gölgeleri görmezden gelmek için ayarlayabilirsiniz. Bu, gerçek sorunlara odaklanmanıza yardımcı olur ve muayenenizi daha iyi hale getirir.
Sorun | Çözüm |
Çok fazla yanlış alarm | Muayene Eşiklerini Değiştirin |
Kaçırılan kusurlar | AOI programlamasını daha iyi hale getirin |
Reklamdan sonra daima otomatik optik muayeneyi kullanmalısınız. Bu, AOI makinelerinin lehimlemeden kusurlar bulmasına izin verir. Reflow sonrası denetim, lehim köprüleri, mezarlık ve diğer gizli problemler için kontroller. Tahtalar bir sonraki adıma geçmeden önce sorunları bulabilirsiniz. Bu, kalitenizi yüksek tutar ve kötü tahtaların müşterilere ulaşmasını durdurur. En iyi sonuçlar için manuel kontrollerle otomatik optik incelemeyi kullanın. AOI makineler hızlıdır, ancak bazı sorunların insan gözüne ihtiyacı vardır.
Not: Otomatik optik muayene, sürecinizdeki önemli adımlarda kullanıldığında en iyi şekilde çalışır.
AOI makinelerinin sınırları olduğunu hatırlamanız gerekir. Bazı sorunlar bulunamayabilir. Tüm riskleri karşılamak için röntgen veya manuel kontroller gibi diğer denetim araçlarını kullanın. Bu size en iyi kaliteyi verir ve üretiminizi güçlü tutar.
Her SMT adımında kusur bulmak için AOI makineleri kullanırsınız. Bu makineler lehim köprüleme ve mezarlık gibi lehimleme sorunlarını görmenize yardımcı olur. Ayrıca yeterli lehim ve ıslatılmayan bulamıyorlar. Otomatik kontroller ve lehim derzlerine bakmak genellikle işinizi daha iyi hale getirir. Yüzey kusurlarını ve yanlış yerleştirilmiş parçaları kontrol etmek için AOI makinelerini kullanmalısınız. Muayene sisteminizi ve AOI makinelerini iyi kalitede iyi çalıştırın.
Sorunları başlamadan önce durdurup sürecinizi izleyin . AOI makineleri kullanmak genellikle daha az hatayla daha iyi tahtalar almanıza yardımcı olur.
AOI Makineler birçok sorun bulabilir. Lehim köprüleme ve mezarlık gibi lehimleme kusurlarını tespit ederler. Ayrıca yeterli lehim ve ıslatılmayan bulamıyorlar. AOI Makineler, parçaların yanlış yerde olup olmadığını görmenize yardımcı olur. Yüzey kusurları ve polarite hataları da bulabilirler. AOI kullanmak kalite kontrollerinizi daha iyi hale getirir ve sürecinize yardımcı olur.
AOI Makineler lehim derzlerini çok hızlı bir şekilde kontrol eder. Lehim köprüsünü görmenize yardımcı olurlar ve erken lehim yoktur. Ayrıca, sorun yaratmadan önce ıslanmayan bulabilirsiniz. AOI, panolar müşterilere gitmeden önce sorunları çözmenizi sağlar. Bu, kusurları incelemenize ve denetim sisteminizin iyi çalışmasını sağlamanıza yardımcı olur.
AOI makinelerini temiz ve sağa ayarlamalısınız. Düzenli bakım AOI makinelerinin kusurları doğru şekilde bulmasına yardımcı olur. Temiz ve kontrol edilen AOI makineler yüzey kusurlarını veya yanlış yerleştirilmiş parçaları kaçırmaz. Bu, kalite kontrollerinizi güçlü tutar ve denetim sisteminiz iyi çalışır.
Evet, AOI makineler yanlış alarmların düşürülmesine yardımcı olabilir. Her kart türü için AOI ayarlarını değiştirebilirsiniz. Bu, gerçek lehim ve yüzey kusurlarını görmenize yardımcı olur. Gerçek problemler bularak zamandan tasarruf edersiniz ve sürecinizi daha iyi hale getirirsiniz.
AOI Makineler, sorunları büyümeden önce durdurmanıza yardımcı olur. Kusurları hızlı bulurlar ve hemen incelemenize izin verirler. AOI lehimleme, yerleştirme ve yüzey kusurlarını kontrol etmenize yardımcı olur. İyi süreç kontrolü, daha iyi kalite ve üretimde daha az sorun anlamına gelir.
