SMT veriminizin neden düşük olduğunu ve yeniden işleme nasıl azaltacağınızı merak ediyorum? Yalnız değilsin. Birçok üretici, lehim köprüleme, mezarlama ve yetersiz lehim gibi yaygın kusurlar nedeniyle yüksek verim oranlarına ulaşmada zorluklarla karşılaşır. Bu blogda, bu sorunların temel nedenlerini keşfedeceğiz ve SMT sürecinizi geliştirmek için pratik ipuçları sağlayacağız. Tecrübeli bir profesyonel ister tarlada yeni olun, verimi artırmanıza ve yeniden çalışmayı en aza indirmenize yardımcı olabilecek çözümlere daldıkça bize katılın.
SMT verim ve yeniden çalışma oranlarının çalışmasının, ekiplerin maliyetleri azaltmasına ve çıktı istikrarını artırmasına nasıl yardımcı olduğunu bilmek.
SMT Verim, genellikle ilk geçiş verimi (FPY) olarak adlandırılır, ilk kez denetimden geçen kartların yüzdesini gösterir. Kaç montajın yeniden çalışmadan ilerlediğini ölçer. Yüksek FPY, kararlı, kontrollü bir süreci gösterir. Lehim macun baskısı, yerleştirme veya yeniden akışta tekrarlanan düşük fpy sinyalleri.
Yeniden işleme, hurda ve üretim verimine yakından bağlar. Düşük verim, emek ve malzemeleri tüketen yeniden çalışmayı arttırır. Yüksek yeniden çalışma oranları yavaş üretim, verim ve fabrika verimliliğini azaltan darboğazlar yaratır. Yeniden işleme başarısız olursa aşırı kusurlar hurdaya yol açabilir, bu da atık maliyetlerini artırır.
Düşük verim, yeniden iş ve ek denetimler için emeği arttırır. Her yeniden işleme döngüsü, operatörlerin yenilerini üretmek yerine tamir etmek için zaman harcadıkları anlamına gelir. Çalışma saatlerine ekleyerek tamir edilen birimleri doğrulamak için denetim ihtiyaçlarını artırır. Tahtalar yeniden işleme sırasında yedek parçalara, lehim veya akıya ihtiyaç duyduğunda malzeme atıkları yükselir. Sık yeniden yeniden işleme PCB s'ye zarar verebilir, bunları hurda haline getirerek boşa harcanan bileşenlere ve işlem süresine yol açar.
Düşük verim ayrıca teslim sürelerini ve müşteri teslimatını da etkiler. Çizgiler yeniden işleyerek üretim yavaşlar ve çıktıyı geciktirir. Teslimat için bekleyen müşteriler daha uzun teslim süreleri ile karşılaşabilir, kayıp emirleri riske atabilir ve fabrikanın itibarına zarar verebilir.
| Düşük verim faktör | kategorisi |
|---|---|
| İş gücü | Artan yeniden işleme ve denetimler |
| Malzeme | Daha fazla hurda, daha yüksek malzeme atık |
| Kurşun zamanı | Müşterilere daha uzun teslimat süreleri |
Lehim macun sorunları, SMT 'de düşük verimin yaygın bir nedenidir. Yetersiz lehim zayıf bağlantılara yol açabilir. Lehim köprü, lehim yakın aralıklı pedler arasında aktığında olur. Lehim topu, PCB üzerinde küçük lehim toplarının oluşmasıdır. Bu kusurlar genellikle yanlış şablon tasarımından, yanlış macun tipini kullanan veya yanlış baskı parametrelerinden kaynaklanır.
Bileşen yerleştirme doğruluğu çok önemlidir. Yanlış hizalama, bileşenler pedlere doğru bir şekilde yerleştirilmediğinde meydana gelir. Tomboning, bir bileşenin bir ucu pedden kaldırıldığında olur. Çarpıştırma, bileşenlerin düzgün bir şekilde hizalanmadığı zamandır. Bu sorunlar genellikle toplama ve yer makine doğruluğu veya bileşen ambalajındaki varyasyonlardan kaynaklanmaktadır.
Rezit lehimleme kusurları darbe verimi. Soğuk lehim derzleri, lehim tam olarak eriymeden gerçekleşir. Boşluklar lehim eklemindeki boş alanlardır. Kuşa dönüş (kalça) kusurları, lehim bileşeni tamamen ıslatmadığında ortaya çıkar. Bu sorunlara genellikle yanlış yeniden akış profilleri, PCB çözgü veya bileşen oksidasyonu neden olur.
Kötü PCB ve bileşen kalitesi verimi düşürebilir. Çarpık PCB s iyi lehim bağlantıları oluşturmayı zorlaştırır. Bileşen oksidasyonu veya kontaminasyonu uygun lehimlemeyi önleyebilir. Neme duyarlı cihazlar (MSD'ler), doğru kullanılmazsa lehimleme kalitesini de etkileyebilir.
İnceleme ve test verimi etkileyebilir. Otomatik optik incelemede (AOI) yanlış pozitifler gereksiz yeniden çalışmaya yol açabilir. Tespit edilmeyen kusurlar sahada arızalara neden olabilir. Doğru inceleme ve test, yeniden işleme ve verimi iyileştirmenin anahtarıdır.
Malzeme kalitesi SMT veriminde önemli bir faktördür. PCB Yüzey kaplaması lehimlenebilirliği etkiler. Kötü depolama koşulları malzemeleri bozabilir. Bileşen kalitesi de önemlidir. Düşük kaliteli bileşenlerin kusurlara neden olma olasılığı daha yüksektir. Örneğin, oksitlenmiş bileşenler düzgün bir şekilde lehimlemeyebilir. Neme duyarlı cihazlar (MSD'ler), çarpışmayı önlemek için kontrollü depolama gerektirir. Gelen materyalleri kusurlar için incelemek, sorunları erken yakalayabilir ve üretim sırasında kusur riskini azaltabilir.
İşlem ayarları darbe verimi. Yazdırma parametreleri kesin olmalıdır. Yerleştirme hızı bileşen doğruluğunu etkiler. Geri dönük profil ayarları lehim eklem kalitesini belirler. Yanlış ayarlar, soğuk lehim derzleri veya lehim köprüleri gibi kusurlara yol açabilir. Örneğin, çok hızlı bir yerleştirme hızı yanlış hizalanmaya neden olabilirken, uygunsuz bir geri dönme profili yetersiz lehimle sonuçlanabilir. Bu parametrelerin PCB ve bileşenlerin spesifik gereksinimlerine göre ince ayar yapılması verimi önemli ölçüde artırabilir.
Ekipman sorunları verimi düşürebilir. Kalibrasyon, makinelerin doğru çalışmasını sağlar. Düzenli bakım arızaları önler. Yanlış hizalanmış veya aşınmış ekipman kusurlara neden olabilir. Örneğin, yanlış kalibre edilmiş bir toplama ve yer makinesi bileşenleri yanlış yerleştirebilir. Düzenli olarak ekipmanı kontrol etmek ve ayarlamak tutarlı performans sağlar. Lehim macun muayenesi (SPI) sistemleri gibi gelişmiş araçlar kullanmak, sürecin başlarında sorunları yakalamaya yardımcı olabilir ve daha sonraki aşamalara ulaşma olasılığını azaltabilir.
İnsan hatası başka bir faktördür. Operatörler kullanım sırasında hata yapabilir. Yeniden işleme yeni kusurlar getirebilir. Uygun eğitim ve net prosedürler hataları azaltır. Örneğin, bileşenlerin özenle işlenmesi hasarı önler. Yeniden işleme prosedürleri ile ilgili açık yönergeler, yeni kusurların piyasaya sürülmesini en aza indirebilir. Jig veya armatür kullanma gibi hataya dayanıklı tekniklerin uygulanması da operatör hatalarını azaltmaya yardımcı olabilir.
Bu kök nedenleri ele alarak, üreticiler SMT verimini artırabilir ve yeniden çalışmayı azaltabilir. Her faktör, malzeme taşımasından işlemden optimizasyon ve ekipman bakımına kadar yüksek kaliteli üretimin sağlanmasında önemli bir rol oynamaktadır.
SMT verimini artırmak için lehim macun baskısı ile başlayın. Doğru şablon kalınlığı ve diyafram tasarımını seçmek, hassas lehim birikimi için çok önemlidir. Örneğin, daha büyük bileşenler için daha kalın bir şablon gerekli olabilirken, daha ince bir tane ince adımlar için daha iyi çalışır. Macun viskozitesini kontrol etmek, tutarlı akış sağlar ve uygun depolama koşulları macunun kurutulmasını veya kirlenmesini önler. Lehim macun muayenesi (SPI) Sistemleri, kusurları erken yakalayabilir, zamandan tasarruf edebilir ve yeniden çalışmayı azaltabilir. SPI Sistemler, baskı işlemini anında ayarlamanıza izin vererek gerçek zamanlı geri bildirim sağlar.
Bileşen yerleştirme doğruluğu, kusurları azaltmanın anahtarıdır. Tolerans içinde çalıştıklarından emin olmak için toplama ve yer makinelerini düzenli olarak kalibre edin. Özellikle küçük veya karmaşık bileşenler için yanlış yer değiştirmeyi en aza indirmek için görme hizalama sistemlerini kullanın. Bileşen ambalaj kalitesini yönetmek için tedarikçilerle yakın çalışmak, parçaların PCB üzerine iyi uymasını sağlar. Örneğin, tutarlı boyutlara ve yüksek kaliteli ambalajlara sahip bileşenlerin yerleştirme sırasında değişme olasılığı daha düşüktür.
Geri çekilme profilleri, tutarlı lehimleme sağlamak için dikkatli bir şekilde ayarlanmaya ihtiyaç duyar. Lehim macun tipine ve bileşen yoğunluğuna göre profilleri ayarlayın. Örneğin, daha yüksek bir erime noktasına sahip bir macun, daha düşük erime noktasına sahip olandan farklı bir profil gerektirebilir. PCB boyunca eşit ısıtmayı sağlamak için fırın bölgelerini ve konveyör hızlarını yakından izleyin. Üretim sırasında gerçek zamanlı termal profilleme için termokupllar kullanmak, fırında sıcak veya soğuk noktaların belirlenmesine ve düzeltilmesine yardımcı olarak tutarlı lehimleme sağlar.
Muayene stratejileri, yanlış pozitifleri azaltmak ve gerçek kusurları yakalamak için hassasiyeti ve doğruluğu dengelemelidir. Yanlış pozitifleri azaltmak için otomatik optik incelemeyi (AOI) ayarları ayarlayın, bu da gereksiz yeniden çalışmaya yol açabilir. Gizli lehim derzlerinin yaygın olduğu BGA s ve QFN'ler gibi karmaşık bileşenler için X-ışını muayenesini kullanın. Düzenli ekipman bakımı, muayene araçlarını doğru ve güvenilir tutar, bu da kusurların erken ve tutarlı bir şekilde yakalanmasını sağlar.
Malzeme taşıma ve depolama verimi önemli ölçüde etkiler. Nemden kaynaklanan hasarı önlemek için neme duyarlı cihazları (MSD'ler) kontrollü ortamlarda saklayın. Gelen PCB s ve bileşenleri, lehimlenebilirliği ve bileşen yerleşimini etkileyebilecek oksidasyon veya çarpışma açısından inceleyin. Uygun depolama ve denetim, malzemelerin üretime hazır olmasını, kusurları ve yeniden çalışmayı azaltır. Örneğin, PCB s'nin kuru, serin bir ortamda depolanması çarpışmayı önlerken, varışta bileşenleri incelemek oksidasyonu erken yakalayabilir.
Bu alanlara odaklanarak, SMT yeniden çalışmasını önemli ölçüde azaltabilir ve toplam verimi artırabilirsiniz. Lehim macun baskısını optimize etmekten etkili denetim stratejilerinin uygulanmasına kadar her adım, yüksek kaliteli üretimin sağlanmasında önemli bir rol oynar.
| eyleminin | etkisi |
|---|---|
| Lehim macun baskısını optimize et | Doğru Şablon Kalınlığı'nı seçin - Erken kusur tespiti için SPI kullanın |
| Bileşen yerleştirme doğruluğunu geliştirin | Makineleri düzenli olarak kalibre edin - Vizyon hizalama sistemlerini kullanın |
| İnce ayar geri dönme profilleri | Macun tipine göre profilleri ayarlayın - Fırın bölgelerini izleyin |
| Etkili denetim stratejileri uygulayın | AOI hassasiyetini ayarlayın - Karmaşık bileşenler için röntgen kullanın |
| Malzeme ve Depolama Kontrolleri | MSD'leri doğru şekilde saklayın - Gelen Materyalleri inceleyin |
İstatistiksel Süreç Kontrolü (SPC), SMT işlem stabilitesini korumak için güçlü bir araçtır. SPC, lehim macun hacmi, şablon hizalaması ve bileşen yerleştirme doğruluğu gibi anahtar metrikleri sürekli olarak izleyerek varyasyonların belirlenmesine yardımcı olur. Kontrol sınırlarını ayarlamak, sapmalara yol açmadan önce sapmaları tespit etmenizi sağlar. SPC grafikleri, süreç eğilimleri hakkında görsel bilgiler sağlar ve üretim hattınızın sorunsuz ve tutarlı bir şekilde çalışmasını sağlaması için proaktif ayarlamalar sağlar.
Verim eğilimi analizi, yinelenen kusur modellerini tanımlamak için gereklidir. Verimi zamanla izleyerek, kusurların arttığını veya azaldığını tespit edebilirsiniz. Bu analiz, en yaygın sorunları belirlemeye yardımcı olur ve iyileştirme çabalarınızı en çok ihtiyaç duydukları yere odaklamanıza izin verir. Örneğin, lehim köprüleme kusurlarında tutarlı bir artış fark ederseniz, kök nedenini ele almak için şablon tasarımını araştırabilir veya lehim macun baskısı parametrelerini araştırabilirsiniz.
Üretim Yürütme Sistemleri (MES), kusur ve yeniden çalışma verilerinin gerçek zamanlı izlenmesi sunar. Bu sistemler, üretim hattında olduğu gibi bilgileri yakalar ve ortaya çıkan sorunlara hızlı yanıtlar sağlar. MES, üretim sürecinizin kapsamlı bir görünümünü sağlamak için SPC gibi diğer araçlarla entegre olabilir. Gerçek zamanlı veriler, bilinçli kararlar vermenizi, iş akışlarını optimize etmenizi ve kesinti süresini azaltmanızı sağlar. MES'den yararlanarak, genel üretim verimliliğini ve verimini artırabilirsiniz.
Önde gelen bir elektronik üreticisi, geri dönme lehimleme sırasında bileşenlerin pedlerden kaldırıldığı mezarlık sorunları ile boğuşuyordu. Bu kusur özellikle küçük, pasif bileşenlerde yaygındı. Ekip, sıcaklık rampası oranlarını ve tepe sıcaklıklarını ayarlayarak geri dönme profilini araştırmaya karar verdi. Bu parametreleri ince ayarlayarak, Tomboning'i%80 oranında azaltabildiler. Bu sadece verimi geliştirmekle kalmadı, aynı zamanda nihai ürünün güvenilirliğini de artırdı. Başarı, PCB boyunca eşit ısıtma sağlayarak daha iyi termal kontrolle ilişkilendirildi.
Başka bir üretici, özellikle yoğun nüfuslu PCB s'de kalıcı lehim köprüleme sorunlarıyla karşı karşıya kaldı. Ekip, şablon tasarımlarının lehim macun salımı için en uygun olmadığını fark etti. Şablon diyafram boyutlarını ve şekillerini revize ettiler, PCB pedlerle daha iyi hizalandılar. Bu basit değişiklik, lehim köprü hatalarında% 75'lik bir azalmaya yol açtı. Geliştirilmiş şablon tasarımı, daha hassas lehim macun birikimi için izin vererek lehim köprüleme riskini en aza indirir ve yeniden çalışmayı önemli ölçüde azaltır.
Üçüncü bir örnek, yetersiz lehim olaylarıyla mücadele eden ve zayıf elektrik bağlantılarına yol açan bir fabrikayı içerir. Ekip, lehim macunu baskı işlemini izlemek için lehim macun muayenesi (SPI) sistemlerini uyguladı. SPI verilerini analiz ederek, baskı parametrelerinde şablon hizalaması ve yapıştırma viskozitesi gibi tutarsızlıkları belirlediler. Bu parametrelerin SPI geri bildirimine göre ayarlanması, yetersiz lehim kusurlarını%90 azalttı. Fabrika ayrıca baskı ekipmanı için düzenli bakım kontrolleri getirdi ve işlem tutarlılığını daha da artırdı.
Bu vaka çalışmaları, hedeflenen müdahalelerin SMT verimini nasıl önemli ölçüde artırabileceğini göstermektedir. İster yeniden akış profillerini optimize eder, ister şablon tasarımlarını geliştirir veya SPI verileri kullanıyor olsun, bu stratejiler kusurları ve yeniden çalışmayı azaltmada önemli bir fark yaratabilir. Bu alanlara odaklanarak, üreticiler daha yüksek verim ve daha güvenilir ürünler elde edebilirler.
İyi SMT verim hedefleri değişir. Yüksek karışım, sık kurulum değişiklikleri nedeniyle% 95 verim hedeflemektedir. Yüksek hacimli üretim, süreçler daha kararlı olduğundan% 98 veya daha yüksek hedefler. Gerçekçi hedefler belirleme beklentilerin yönetilmesine ve sürekli iyileştirmeye odaklanmaya yardımcı olur.
Geri dönük profilleri düzenli olarak kontrol edin. Günlük kontroller, yüksek hacimli üretim için sorunları erken yakalamak için idealdir. Yüksek karışım üretimi için, her kurulum değişikliğiyle profilleri doğrulayın. Tutarlı izleme optimum lehimleme sağlar ve kusurları azaltır.
AOI yardımcı olur ancak her zaman yeniden çalışmayı azaltmaz. Kalibrasyona ve ayarlara bağlıdır. Aşırı duyarlı AOI yanlış kusurları işaretleyerek yeniden çalışmayı artırabilir. Düzgün ayarlanmış AOI yanlış pozitifleri azaltır ve gerçek sorunları yakalar ve verimi iyileştirir.
0402 bileşenlerinde mezarlama yaygındır. Eşit ısıtmayı sağlamak için geri akış profillerini ayarlayın. Bileşenleri aşağı tutmak için yüksek yüzey gerilimi olan akı kullanın. Uygun şablon tasarımı da yardımcı olur. İnce ayarlama Bu faktörler mezarlığı azaltır ve verimi artırır.
SMT verimini anlamak ve geliştirmek, maliyetleri azaltmak ve verimliliği artırmak için çok önemlidir. Lehim macunu baskısını optimize etmekten ince ayar geri dönme profillerine kadar, her adım yeniden işleme ve çıktıyı en üst düzeye çıkarmada hayati bir rol oynar.

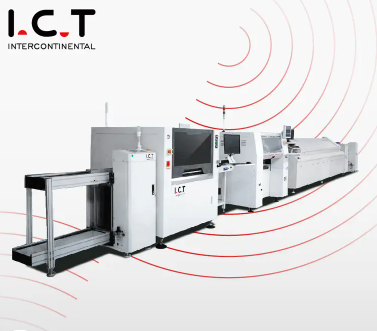

Dongguan ICT Technology Co., Ltd. gibi şirketlerden doğru araçları, veri analizini ve uzman rehberliğini kullanarak , düşük verimin temel nedenlerini tanımlayabilir ve ele alabilirsiniz. Maddi sorunlar, işlem parametreleri veya ekipman kalibrasyonu ile uğraşıyor olun, proaktif bir yaklaşım benimseyin SMT üretiminizde önemli gelişmelere yol açacaktır.
