Elektronik üretim verimliliğinizi artırmak mı istiyorsunuz? Doğru SMT hattını tasarlamak başarı için çok önemlidir. Bir SMT hattı, lehim pastası baskısı, bileşen yerleştirme, yeniden akışlı lehimleme ve inceleme sistemleri dahil olmak üzere çeşitli süreçleri entegre eder.
Doğru tasarım verimliliği, kaliteyi ve maliyetleri önemli ölçüde etkiler. Bu yazıda, düzen seçeneklerine, otomasyon seviyelerine ve temel pano faktörlerine odaklanarak bir SMT hattının etkili bir şekilde nasıl tasarlanacağını keşfedeceğiz. Ayrıca akıllı SMT çözümlerinde lider olan I.C.T'dan bilgiler de keşfedeceksiniz.
Etkili bir SMT hattı tasarlamak, üretim hedefleri hakkında dikkatli düşünmeyi gerektirir. Bu hedefleri anlamak tasarım seçimlerinizi şekillendirmenize yardımcı olur. İşte dikkate alınması gereken bazı önemli hususlar.
Üretim Hacmi: Yüksek Hacim ve Düşük Hacim
Üretim hacmi, SMT hattınızın düzenini ve otomasyon düzeyini belirlemede önemli bir rol oynar.
● Yüksek Hacimli Üretim: Seri üretim hedefleyen üreticiler için verimlilik çok önemlidir. Bu genellikle tam otomatik sistemleri tercih etmek anlamına gelir. Bu hatlar sürekli olarak çalışarak işçilik maliyetlerini azaltır ve verimi artırır. Örneğin, I.C.T'un I.C.T-5151 yazıcı gibi tam otomatik çözümleri, büyük partileri etkili bir şekilde işleyecek şekilde tasarlanmıştır.
● Düşük Hacimli Üretim: Bunun aksine, düşük hacimli üretim genellikle daha fazla manuel süreç içerir. Bu, prototipleme veya özel siparişlerde yaygındır. Burada esneklik çok önemlidir. Farklı ürünler arasında hızlı geçişe olanak sağlamak için yarı otomatik makineler kullanılabilir. Bu uyarlanabilirlik, değişen müşteri taleplerinin önemli bir kesinti olmadan karşılanmasına yardımcı olur.
SMT hat tasarımınızı iş hedeflerinizle uyumlu hale getirmek çok önemlidir. Üretim yeteneklerinizin pazar taleplerini karşılamasını sağlar. Buna nasıl yaklaşacağınız aşağıda açıklanmıştır:
1. Pazar Talepleri: Mevcut pazar trendlerini anlamak, hangi ürünlere odaklanacağınıza karar vermenize yardımcı olur. Örneğin akıllı cihazlara olan talepte bir artış varsa SMT hattınız bu ürünlere yönelik bileşenleri verimli bir şekilde üretebilecek kapasitede olmalıdır.
2. Ürün Çeşitleri: Farklı ürünler farklı yaklaşımlar gerektirir. Yüksek yoğunluklu PCB'ler gelişmiş yerleştirme makinelerine ihtiyaç duyabilirken, daha basit tasarımlar temel modellerle çalışabilir. Üretmeyi düşündüğünüz ürün türlerini bilmek, ekipman seçiminize yön verecektir.
3. Ölçeklenebilirlik: İşletmeniz büyüdükçe SMT hattınız da buna uyum sağlamalıdır. Modüler tasarımlar, kolay yükseltme ve genişletmelere olanak tanır. Bu, tüm sistemi elden geçirmeden yeni makineler veya özellikler ekleyebileceğiniz anlamına gelir.
Tasarım Unsuru | Yüksek hacimli üretim | Düşük hacimli üretim |
Otomasyon Seviyesi | Tam otomatik sistemler | Yarı otomatik veya manuel sistemler |
Esneklik | Daha az esnek, verimliliğe odaklı | Hızlı geçişler için son derece esnek |
Maliyet Yapısı | Ölçek nedeniyle birim başına daha düşük maliyet | Birim başına maliyet daha yüksek ancak uyarlanabilir |
Ekipman İhtiyaçları | Hız için gelişmiş makineler | Manuel destekli temel makineler |
Bu faktörleri göz önünde bulundurarak hem mevcut hem de gelecekteki üretim hedeflerini karşılayan çok yönlü bir SMT hattı oluşturabilirsiniz. Bu düşünceli yaklaşım yalnızca verimliliği artırmakla kalmayacak, aynı zamanda genel ürün kalitesini de artıracaktır.
Doğru tasarımın spesifik iş hedeflerinizle ve pazar ihtiyaçlarınızla yakından uyumlu olduğunu unutmayın. Üretim hacmine odaklanarak ve bunu hedeflerinizle uyumlu hale getirerek başarılı bir SMT hattı için zemin hazırlarsınız.

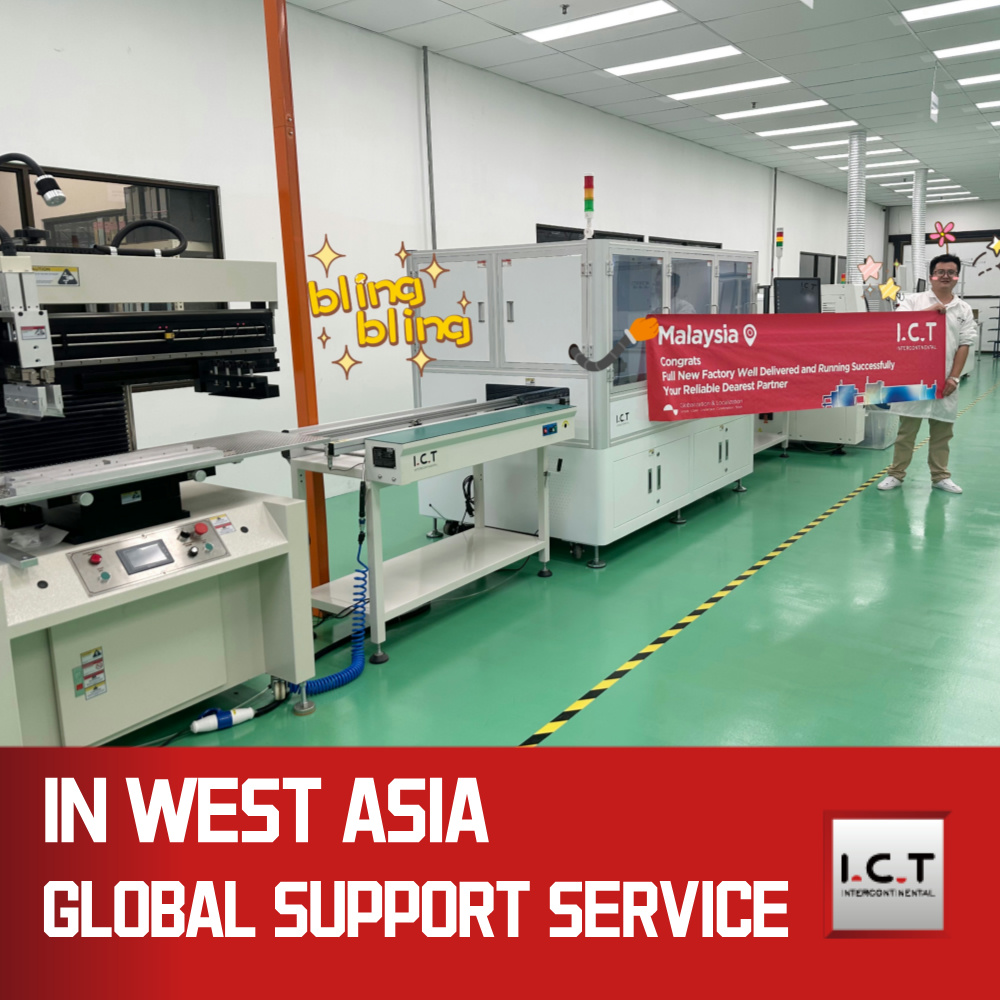

SMT hattınız için doğru düzeni seçmek çok önemlidir. Verimliliği, üretim hızını ve genel iş akışını etkiler. Üç yaygın düzen seçeneğini inceleyelim: doğrusal, U şekilli ve modüler tasarımlar.
Açıklama ve Avantajlar
Doğrusal düzen en basit tasarımlardan biridir. Makineleri düz bir çizgide düzenleyerek malzemelerin doğrudan akışını sağlar.
● Basitlik: Bu tasarımın uygulanması ve yönetilmesi kolaydır.
● İzleme Kolaylığı: Operatörler tüm süreci kolayca denetleyerek darboğazları hızlı bir şekilde tespit edebilir.
En iyi kullanım durumları
Doğrusal düzenler, yüksek hacimli, az karışımlı üretim ortamlarında en iyi sonucu verir. Örneğin, aynı üründen büyük miktarlarda üretilirken bu düzen verimliliği en üst düzeye çıkarır. Operasyonları kolaylaştırır, kurulum süresini azaltır ve israfı en aza indirir.
Açıklama ve Faydaları
U şeklindeki düzen, iş istasyonlarını birbirine yaklaştıran kompakt bir tasarım sunar. Bu düzen, ekip üyeleri arasındaki iletişimi ve işbirliğini geliştirir.
● Yerden Tasarruf: U şekli zemin alanını verimli bir şekilde kullanarak daha küçük bir alanda daha fazla makinenin kullanılmasına olanak tanır.
● Malzeme Taşıma Verimliliği: Malzemelerin kat etmesi gereken mesafeyi azaltarak üretimi hızlandırır.
Avantaj Senaryoları
Bu düzen özellikle I.C.T'un modüler ekipmanı için faydalıdır. Esneklik gerektiğinde U şeklindeki tasarım hızlı ayarlamalara olanak tanır. Farklı ürünlerin daha küçük partiler halinde üretildiği ortamlar için idealdir ve hız ile uyarlanabilirlik arasında bir denge sağlar.
Modüler Tasarımların Açıklaması
Modüler düzenler esneklik ve ölçeklenebilirliğe odaklanır. Gerektiğinde yeniden düzenlenebilen bağımsız iş istasyonlarından oluşurlar.
● Esneklik: Bu tasarım, farklı ürünler arasında hızlı geçiş yapılmasına olanak tanır.
● Uyarlanabilirlik: Üretimin değişmesi gerekiyorsa, düzeni önemli bir kesinti olmadan kolayca değiştirebilirsiniz.
Yüksek Karışımlı, Düşük Hacimli Ortamların Avantajları
Modüler düzenler, yüksek karışımlı, düşük hacimli ortamlarda parlar. Üreticilerin pazar taleplerine hızla yanıt vermesini sağlar. Örneğin, yeni bir ürün grubu tanıtılırsa, mevcut düzene minimum düzeyde kesinti ile entegre edilebilir.
SMT hattınız için bir düzen seçerken çeşitli faktörleri göz önünde bulundurun:
● Alan: Tesisinizin düzenini ve kullanılabilir alanını değerlendirin.
● İş Akışı: Tasarımın verimli malzeme akışını desteklediğinden emin olun.
● Ürün Türleri: Farklı ürünler farklı kurulumlar gerektirebilir.
Başarılı Uygulama Örnekleri
I.C.T farklı sektörlerde çeşitli düzenleri başarıyla uyguladı. Örneğin, otomotiv elektroniğinde verimliliği artırmak için sıklıkla U şeklindeki düzenleri kullanırlar. Bunun aksine, yüksek hacimli tüketici elektroniği üretimi genellikle doğrusal tasarımlardan yararlanır.
Düzen Türü | En iyisi | Temel avantajlar |
Doğrusal | Yüksek hacimli, düşük karışımlı | Basitlik, izleme kolaylığı |
U Şeklinde | Esnek, daha küçük partiler | Yer tasarrufu sağlayan, verimli kullanım |
Modüler | Yüksek karışım, düşük hacim | Hızlı geçişler, uyarlanabilirlik |
Doğru düzeni seçmek, SMT hattınızı optimize etmek için çok önemlidir. Her seçeneğin kendine özgü avantajları vardır ve bunları anlamak bilinçli kararlar vermenize yardımcı olur.
Bir SMT hattı tasarlarken otomasyon seviyelerini anlamak çok önemlidir. Manuel, yarı otomatik ve tam otomatik sistemler arasındaki seçim verimliliği ve üretim yeteneklerini etkiler. Bu seçenekleri parçalara ayıralım ve üretim hedeflerinize nasıl uyduklarını görelim.
Manuel Sistemler
Manuel sistemler, görevler için büyük ölçüde insan operatörlerine dayanır.
● Esneklik: Hızlı ayarlamalara olanak tanır ve düşük hacimli çalışmalar için idealdir.
● Daha Düşük Başlangıç Maliyetleri: İlk yatırım daha düşüktür, bu da onu yeni girişimler veya prototip oluşturma için uygun hale getirir.
Yarı Otomatik Sistemler
Yarı otomatik sistemler, manuel ve tam otomatik süreçler arasında bir denge kurar.
● Operatör Katılımı: Bu sistemler, bir yandan esneklik sunarken bir yandan da üretimi hızlandırabilen bir miktar insan müdahalesini gerektirir.
● Küçük Partiler İçin İdealdir: Daha küçük miktarlarda çeşitli ürünler üreten şirketler için idealdir.
Tam Otomatik Sistemler
Tam otomatik sistemler baştan sona her şeyi halleder.
● Verimlilik: Sürekli olarak çalışarak verimi en üst düzeye çıkarırlar.
● Tutarlılık: Otomatik hatlar tutarlı kalite üreterek insan hatasını azaltır.
I.C.T, I.C.T-5151 ve I.C.T-SM481 Plus gibi gelişmiş otomasyon çözümleri sunar. Bu makineler üretim verimliliğini önemli ölçüde artırarak üreticilerin yüksek talebi karşılayabilmesine olanak tanır.
Manuel ve yarı otomatik sistemler belirli senaryolar için mükemmel seçimlerdir:
● Küçük Partiler ve Prototipler: Küçük miktarlarda üretiyorsanız veya yeni tasarımları test ediyorsanız, manuel sistemler ihtiyaç duyulan esnekliği sağlar.
● Daha Düşük Başlangıç Maliyetleri: Bu sistemler daha az ön yatırım gerektirir, bu da onları daha küçük işletmeler için erişilebilir kılar.
Örneğin, benzersiz elektronik ürünler geliştiren bir girişim, yarı otomatik bir kurulumdan faydalanabilir. Tam otomatik bir hatta bağlı kalmadan tasarım değişikliklerine hızlı bir şekilde uyum sağlamalarına olanak tanır.
Tam otomatik SMT hatlar, özellikle yüksek hacimli üretim için çeşitli avantajlar sunar:
● Maliyet Tasarrufu: İlk yatırım daha yüksek olmakla birlikte, otomasyon zamanla işçilik maliyetlerini azaltır.
● Artan Verimlilik: Otomatik hatlar 7/24 çalışabilir ve çıktıyı önemli ölçüde artırır.
● Tutarlı Kalite: Daha az insan müdahalesi ile kusur olasılığı azalır.
I.C.T'un I.C.T-5151 ve I.C.T-SM481 Plus gibi tam otomatik çözümleri bu avantajlara örnektir. Güvenilir performans ve yüksek kaliteli çıktı sağlayarak mevcut iş akışlarına sorunsuz bir şekilde entegre olurlar.
Kaliteyi bir SMT hattında korumak için denetim sistemlerinin entegre edilmesi şarttır.
● AOI ve SPI'nin Rolü: Otomatik Optik Denetim (AOI) ve Lehim Pastası Denetimi (SPI) sistemleri, süreçteki kusurların erken tespit edilmesine yardımcı olur.
● Kalite Güvencesi: Bu sistemler bileşenlerin doğru yerleştirilmesini ve lehimin eşit şekilde uygulanmasını sağlar.
I.C.T'ın denetim teknolojileri kusurların azaltılmasında çok önemli bir rol oynamaktadır. Üreticiler bu sistemleri uygulayarak sorunları daha büyümeden yakalayabilir ve yüksek kaliteli ürünler sağlayabilirler.
Otomasyon Seviyesi | Anahtar Özellikler | En iyi kullanım durumları |
Manuel | Yüksek esneklik, daha düşük maliyet | Prototipleme, düşük hacimli üretim |
Yarı Otomatik | Operatör katılımı, makul maliyet | Küçük partiler, çeşitli ürünler |
Tam Otomatik | Yüksek verimlilik, tutarlı kalite | Yüksek hacimli üretim |
SMT hattınız için doğru otomasyon seviyesini seçmek çok önemlidir. Her seçeneğin benzersiz avantajları vardır ve bunları anlamak, üretim yeteneklerinizi iş hedeflerinizle uyumlu hale getirmenize yardımcı olur.
Bir SMT hattı tasarlarken, çeşitli yönetim kurulu faktörleri üretimin genel verimliliğini ve kalitesini önemli ölçüde etkiler. Bu faktörleri anlamak, süreçlerinizi optimize etmenize ve ürün güvenilirliğini artırmanıza yardımcı olabilir.
Panel Boyutunun Önemi
SMT satırlarında panel boyutu çok önemlidir. Düzeni, makine seçimini ve genel üretim verimliliğini doğrudan etkiler.
● Alanı Maksimuma Çıkarma: Uygun panelizasyon, çalışma alanının daha iyi kullanılmasına olanak tanır. Bu, üretim miktarının artmasına ve atıkların azalmasına yol açabilir.
● Uyumluluk: Panellerinizin SMT hattınızda kullanılan makinelere iyi oturduğundan emin olun. Bu uyumluluk, kullanım sorunlarını en aza indirir ve iş akışını iyileştirir.
Etkili Panelizasyon Yönergeleri
Alanı ve verimliliği en üst düzeye çıkarmak için aşağıdaki yönergeleri göz önünde bulundurun:
● Standart Boyutlar: Mümkün olduğunda endüstri standardı panel boyutlarını kullanın. Bu, mevcut ekipmanlarla entegrasyonu kolaylaştırır.
● Taşımaya Yönelik Tasarım: Panellerin kolay taşınabilecek şekilde tasarlandığından emin olun ve SMT hattı boyunca taşıma sırasında hasar riskini en aza indirin.
● Düzeni Optimize Edin: Montaj sırasında yeniden konumlandırma ihtiyacını en aza indirecek şekilde panellerdeki bileşenleri düzenleyin.
Güvenceli Kişilerin Rolü
Referans noktaları, bileşenlerin PCB'lere doğru şekilde yerleştirilmesine yardımcı olan referans noktalarıdır. Montaj sırasında hizalamayı korumak için gereklidirler.
● Doğruluk: Doğru referans yerleştirme, bileşenlerin doğru konumlandırılmasını sağlayarak yanlış hizalama olasılığını azaltır.
● Verimlilik: Açık referans noktaları sağlayarak, referanslar otomatik makineler için kurulum sürecini kolaylaştırır.
Referans Tasarımı için En İyi Uygulamalar
Güvenilir montaj sağlamak için referans tasarımına yönelik şu en iyi uygulamaları izleyin:
● Boyut ve Şekil: Farklı panolarda tutarlılığı sağlamak amacıyla referanslar için standart bir boyut ve şekil kullanın.
● Yerleştirme: Montaj işlemi sırasında müdahaleyi önlemek için referans işaretlerini bileşen alanlarından uzağa konumlandırın.
● Kontrast: Denetim sistemleri tarafından kolay tespit için referansların PCB yüzeyine karşı yüksek kontrasta sahip olduğundan emin olun.
Kenar Açıklığının Önemi
Kenar boşluğu, PCB kenarı ile bileşenler arasındaki mesafeyi ifade eder. Bu faktör makinenin kullanımı ve termal performans açısından hayati öneme sahiptir.
● Makine Kullanımı: Yeterli kenar açıklığı, bileşenlerin işleme sırasında hasar görmesini önler. Ayrıca makinelerin tahtaları kolayca kavramasına ve taşımasına olanak tanır.
● Termal Performans: Yeterli boşluk, yeniden akış işlemi sırasında eşit ısınmanın korunmasına yardımcı olarak kusur riskini azaltır.
Termal Kütlenin Dengelenmesi
Optimum yeniden akış koşullarına ulaşmak için termal kütleyi dengelemek önemlidir.
● Düzgün Isıtma: PCB tasarımının yeniden akış aşaması sırasında eşit ısıtmaya izin verdiğinden emin olun. Bu, lehim köprülemesi veya soğuk lehim bağlantıları gibi sorunları önler.
● Malzeme Seçimi: Verimli ısı transferini destekleyen ve üretim sırasında tutarlı termal profillere katkıda bulunan malzemeleri seçin.
Yönetim Kurulu Faktörü | Temel Hususlar | SMT Hattı Üzerindeki Etki |
Panelizasyon | Standart boyutlar, taşımaya uygun tasarım | Alanı maksimuma çıkarır, iş akışını iyileştirir |
Güvenilir Yerleştirme | Boyut, şekil ve kontrast | Bileşen yerleştirme doğruluğunu artırır |
Kenar Açıklığı | PCB kenarına olan mesafe | Hasarı önler, termal performansı destekler |
Termal Kütle | Düzgün ısıtma, malzeme seçimi | Kusurları azaltır, kaliteyi garanti eder |
Bu pano faktörlerine dikkat ederek SMT hattınızın tasarımını ve verimliliğini önemli ölçüde artırabilirsiniz. Her bir unsur, yüksek kaliteli üretim ve güvenilir montajın sağlanmasında rol oynar.
Kalite kontrolü herhangi bir SMT hattının hayati bir bileşenidir. Ürünlerin gerekli standartları karşılamasını sağlar ve maliyetli kusurların önlenmesine yardımcı olur. Yaygın kusurları, bunların önlenmesi stratejilerini ve sağlam kalite kontrol önlemlerinin uygulanmasının önemini inceleyelim.
Potansiyel Kusurlara Genel Bakış
SMT montajında üretim sırasında çeşitli kusurlar ortaya çıkabilir. En yaygın olanlardan bazıları şunlardır:
● Yetersiz Lehim: Bu, yeterli miktarda lehim uygulanmadığında ortaya çıkar ve elektrik bağlantılarının zayıf olmasına yol açar.
● Yanlış hizalama: Bileşenler doğru şekilde yerleştirilmeyebilir, bu da performansın düşmesine veya arızaya neden olabilir.
Erken Teşhis ve Önleme Stratejileri
Bu kusurları en aza indirmek için etkili kalite kontrol sistemlerinin uygulanması önemlidir. İşte bazı stratejiler:
● Düzenli Denetimler: Sorunları erkenden tespit etmek için montaj süreci sırasında sık sık kontroller yapın.
● Operatörlerin Eğitimi: Operatörlerin makineleri kullanma ve potansiyel kusurları anlama konusunda iyi eğitimli olduğundan emin olun.
● Teknolojiden Faydalanmak: Anormallikleri gerçek zamanlı olarak tespit etmek için gelişmiş izleme sistemlerini entegre edin. Bu, kusurların gözden kaçma olasılığını önemli ölçüde azaltabilir.
SPI ve AOI'nın önemi
Lehim Pastası Denetimi (SPI) ve Otomatik Optik Denetim (AOI), SMT hattı boyunca yüksek kalitenin korunmasında çok önemlidir.
● SPI: Bu teknoloji, bileşenler yerleştirilmeden önce PCB üzerindeki lehim pastasının miktarını ve yerleşimini kontrol eder. Yeniden akıtma işleminden önce yetersiz lehimin tespit edilmesine yardımcı olur.
● AOI: Bileşenler yerleştirildikten sonra, AOI sistemleri doğru konumlandırmayı ve lehim kalitesini denetler. Montajı tehlikeye atabilecek yanlış hizalamaları ve kusurları yakalayabilirler.
Veri Analizi Yoluyla Sürekli İyileştirme
Kalite kontrolünde sürekli iyileştirme için veri analizinden yararlanmak önemlidir.
● Geri Bildirim Döngüleri: Kusur verilerini analiz etmek ve eğilimleri belirlemek için geri bildirim döngüleri uygulayın. Bu, süreçlerde proaktif ayarlamalara olanak tanır.
● I.C.T Teknolojisi: I.C.T , veri analizi araçlarını SMT serisine entegre eden gelişmiş çözümler sunar. Bu araçlar, üreticilerin performans ölçümlerini takip etmesine ve zaman içinde kaliteyi artırmasına yardımcı olur.
Kalite Kontrol Ölçüsü | Amaç | Faydalar |
SPI | Lehim pastası uygulamasını kontrol eder | Yetersiz lehimi önler |
AOI | Bileşen yerleşimini ve lehimi denetler | Yanlış hizalamayı ve kusurları tespit eder |
Veri analizi | Kusur eğilimlerini analiz eder | Sürekli iyileştirmeyi destekler |
Üreticiler, kalite kontrolüne odaklanarak SMT hatlarının güvenilirliğini önemli ölçüde artırabilir. Bu önlemlerin uygulanması yalnızca kusurları azaltmakla kalmaz, aynı zamanda genel verimliliği ve müşteri memnuniyetini de artırır.
Doğru SMT hattını tasarlamak, düzenin, otomasyon seviyelerinin ve pano faktörlerinin dikkatli bir şekilde değerlendirilmesini gerektirir.
Her bir unsur üretim verimliliği ve kalitesinde çok önemli bir rol oynar.
SMT hat tasarımınızı optimize etmek, rekabet avantajınızı önemli ölçüde artırabilir.
İyi tasarlanmış bir SMT hattı yalnızca üretkenliği artırmakla kalmaz, aynı zamanda yüksek kaliteli çıktı sağlar.
C: En yaygın düzenler, her biri farklı üretim ihtiyaçlarına uygun olan doğrusal, U şeklinde ve modüler tasarımlardır.
C: Daha yüksek otomasyon seviyeleri, manuel emeği azaltarak ve hataları en aza indirerek verimliliği artırır ve daha hızlı üretime olanak sağlar.
C: Uyumluluk ve verimlilik sağlamak için panel boyutunu, bileşen türlerini, otomasyon düzeyini ve denetim sistemlerini göz önünde bulundurun.
C: SPI ve AOI sistemlerini uygulayın, düzenli denetimler yapın ve sürekli iyileştirme için kusur verilerini analiz edin.
C: Panelizasyon alanı maksimuma çıkarır, kullanımı iyileştirir ve üretim sırasında kaynakların verimli kullanılmasına olanak tanır.
