| NXTR Akıllı SMT Platformu

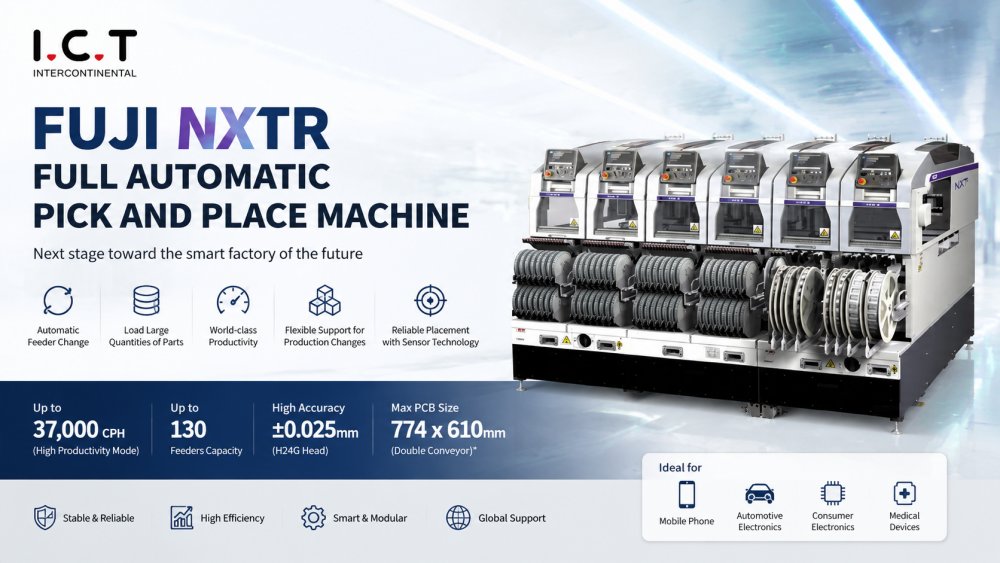

FUJI Alma ve Yerleştirme Makinesi NXTR serisi, akıllı fabrikalar ve yüksek hacimli elektronik üretimi için tasarlanmış yeni nesil bir SMT yerleştirme çözümüdür. Farklı üretim ihtiyaçlarına göre esnek hat konfigürasyonuna olanak tanıyan modüler bir yapıya sahiptir. Bu sistem cep telefonu, tüketici elektroniği, otomotiv elektroniği ve yüksek yoğunluklu PCB montajında yaygın olarak kullanılmaktadır.
Temel bir FUJI SMT Alma ve Yerleştirme Makinesi olarak, gelişmiş sensör tabanlı kontrol ve akıllı besleyici yönetimi ile yüksek hızlı ve yüksek doğrulukta bileşen yerleştirme sağlar. Tam bir SMT Üretim Hattına entegre edilmiştir; yazıcılar, SPI sistemleri, yeniden akış fırınları ve AOI denetim sistemleriyle birlikte çalışır. I.C.T istikrarlı üretim ve hızlı üretime geçiş sağlamak için tam kurulum, eğitim ve global teknik destek sağlar.
| Ürün Özellikleri
FUJI Alma ve Yerleştirme Makinesi NXTR, esnek SMT hat konfigürasyonuna olanak tanıyan modüler bir mimariyle üretilmiştir. Üreticiler ürün talebine göre üretim kapasitesini kolaylıkla genişletebilir veya ayarlayabilir. Bu yapı arıza süresini azaltır ve fabrikanın ölçeklenebilirliğini artırır. Her modül bağımsız olarak çalışır ancak tam SMT üretim hattına sorunsuz bir şekilde entegre olur. Bu, onu modern elektronik üretim ortamlarında hızlı adaptasyon ve yüksek verimlilik gerektiren akıllı fabrikalar için uygun kılar.
FUJI SMT Alma ve Yerleştirme Makinesi, manuel müdahaleyi önemli ölçüde azaltan gelişmiş bir otomatik besleyici değiştirme sistemi kullanır. Farklı ürün modelleri arasındaki geçiş süresini en aza indirerek sürekli üretime olanak sağlar. Sistem, çok çeşitli üretim ortamlarını destekleyen 130 adede kadar bant besleyiciyi destekleyebilir. Bu özellik üretkenliği artırır ve operatörün iş yükünü azaltır. İstikrarlı malzeme tedariki sağlar ve uzun üretim döngüleri boyunca tutarlı SMT üretim performansının korunmasına yardımcı olur.
Otomatik alma ve yerleştirme makinesi, yüksek verimlilik modunda 37.000 cph'ye kadar ulaşan son derece yüksek hız performansı sunar. H24G, H08M ve H02F gibi farklı kafa tipleri, çeşitli bileşen boyutları için esnek üretim kapasitesi sağlar. Bu yüksek hız özelliği onu cep telefonu PCB montajı ve büyük ölçekli elektronik üretimi için ideal kılar. Sürekli çalışma altında bile istikrarlı doğruluğu korur ve düşük hata oranlarıyla yüksek çıktı sağlar.
FUJI SMT Makinesi, gerçek zamanlı yerleştirme izleme için gelişmiş sensör teknolojisini entegre eder. Bileşenin alınmasından yerleştirilmesine kadar her adım doğruluk ve kararlılığın sağlanması için kontrol edilir. Sistem, optimize edilmiş modlarda ±0,025 mm doğrulukla yüksek hassasiyetli yerleştirmeyi destekler. Bu, yerleştirme hatalarını azaltır ve ürün verimini artırır. Modern akıllı telefonlarda ve gelişmiş elektronik cihazlarda kullanılan yüksek yoğunluklu PCB tasarımlar için özellikle önemlidir.
NXTR sistemi, ultra küçük yongalardan daha büyük IC ve kart düzeyindeki bileşenlere kadar çok çeşitli bileşen boyutlarını destekler. Farklı kafa konfigürasyonları, karışık ürün türleri için optimize edilmiş üretime olanak tanır. Bu esneklik, onu sık ürün değişikliği olan EMS fabrikaları için uygun hale getirir. Yüksek hızı ve doğruluğu korurken farklı üretim gereksinimlerinde istikrarlı performans sağlar ve bu da onu dinamik üretim ortamları için güçlü bir çözüm haline getirir.
| Şartname
Temel Özellikler | |
PCB boyut(LXW) | 48 x 48 mm - 774 x 610 mm (çift konveyör)* |
Besleyici kapasitesi | 130'a kadar (8 mm bant) |
Yerleştirme doğruluğu | H24G: +/-0,025 mm (Standart mod) / +/-0,038 mm (Verimlilik öncelik modu, geliştirilme aşamasındadır) (3sigma) cpk≥1,00 |
Makine boyutları | U: 1280 mm, G: 2656 mm, Y: 1556 mm |
Kafaların yerleştirilmesi | |||||
H24G | H08M | H02F | H01 | İLE İLGİLİ | |
Meme miktarı | 24 | 8 | 2 | 1 | 1 |
Verim(cph) | 37.000 cph (Verimlilik öncelikli mod, geliştirilme aşamasındadır) | 13000 | 7300 | 4200 | 3000 |
Parça boyutu (mm) | 03015 mm - 5 x 5 | 0603 (0201')ila45 x 45 | 1608 (0603') ila 74 x 74 (32 x 180) | 1608 (0603') ila 74 x 74 (32 x 180) | |
Parça varlığı kontrolü | ○ | ○ (H08MQ) | ○ | x | |
Parça temini Kaset | ○ | ○ | ○ | ○ | |
Sopa | x | ○ | ○ | ○ | |
Tepsi | x | ○ | ○ | ○ | |
DynaHead(DX) | ||||
Meme miktarı | 12 | 4 | 1 | |
Verim(cph) | 27.000 | 12000 | 5800 | |
Parça boyutu (mm) | 0402 (01005') diyagonal olarak 12,5 mm'ye kadar ve Y 7,5 mm veya daha az | 1608 (0603') ila 15 x 15 | 1608 (0603') ila 74 x 74 (32 x 100) | |
Yerleştirme doğruluğu | +/-0,038 (+/-0,050) mm (3σ) cpk≥1,00 | +/-0,040 mm (3σ) cpk≥1,00 | +/-0,030 mm (3σ) cpk≥1,00 | |
Parça varlığı kontrolü | o | x | o | |
Parça temini | Kaset | o | o | o |
Sopa | x | o | o | |
Tepsi | x | o | o | |
*Belirli çalışma koşulları ve ayrıntılı teknik özellikler için I.C.T ile iletişime geçin.
| SMT Hat Ekipman Listesi
SMT montaj hattımız, verimli ve hassas PCB montajı için gelişmiş ekipmanlara sahiptir. Tam otomatik SMT hattı bir yükleyici, doğru lehim pastası uygulaması için bir otomatik yazıcı, hassas bileşen yerleştirme için bir al ve yerleştir makinesi, güvenilir lehimleme için bir yeniden akış fırını ve kapsamlı kusur denetimi için bir AOI sistemi içerir. Bu Yüksek Kaliteli PCBA Üretim Hattı, çeşitli endüstri gereksinimlerini karşılayarak sorunsuz çalışma, yüksek güvenilirlik ve düşük maliyetli SMT montajı sağlar.
FUJI Alma ve Yerleştirme Makinesi, eksiksiz bir SMT üretim ekosisteminin bir parçasıdır. Lehim pastası yazıcıları, SPI inceleme sistemleri, yeniden akış fırınları, AOI inceleme makineleri ve PCB taşıma ekipmanıyla sorunsuz bir şekilde çalışır. Bu entegrasyon, PCB yüklemeden son denetime kadar tam otomatik bir üretim süreci sağlar. I.C.T, fabrikaların küresel elektronik üretimi için verimli, istikrarlı ve akıllı üretim hatları oluşturmasına yardımcı olan anahtar teslimi SMT çözümler sunar.
| Müşteri Başarısı Videosu
I.C.T, Cezayir'de cep telefonu üretimine yönelik tam bir SMT üretim hattı kurulumu ve eğitim projesini başarıyla gerçekleştirdi. Sistem, SMT yükleyici, I.C.T-4034 şablon yazıcı, SPI sistemi, FUJI Alma ve Yerleştirme Makinesi çözümü, Lyra 733 yeniden akış fırını, AOI inceleme sistemi ve PCB taşıma ekipmanını içerir.
Bir aylık yerinde destek sırasında mühendislerimiz kurulum, hata ayıklama ve operatör eğitimini tamamladı. FUJI SMT Alma ve Yerleştirme Makinesi, tutarlı doğrulukla istikrarlı, yüksek hızlı üretim elde etmede önemli bir rol oynadı. Müşteri seri üretime başarıyla başladı ve ekipman stabilitesi ve I.C.T teknik destek konusunda olumlu geri bildirim sağladı.
| Servis ve Eğitim Desteği
I.C.T, SMT üretim hatları için kurulum, programlama, hata ayıklama ve operatör eğitimi de dahil olmak üzere tam küresel teknik destek sağlar. Mühendislerimiz müşterilerimize yerinde ve çevrimiçi destek vererek üretimin hızlı başlatılmasını ve istikrarlı çalışmayı sağlar. Eğitim makinenin çalışmasını, bakımını ve üretim optimizasyonunu kapsar. Bu, müşterilerin FUJI Alma ve Yerleştirme Makinesinde hızlı bir şekilde ustalaşmasına ve daha az kesinti ve gelişmiş üretkenlik ile verimli SMT üretim elde etmesine yardımcı olur.
| Müşteri Övgüsü
Müşteriler, stabilitesi ve yüksek hızlı üretim kapasitesi nedeniyle FUJI Alma ve Yerleştirme Makinesinin performansını son derece takdir etmektedir. I.C.T mühendisleri tarafından sağlanan profesyonel kurulum ve eğitimi takdir ediyorlar. Akıllı besleme sistemi ve doğru yerleştirme kontrolü genellikle temel avantajlar olarak vurgulanır. Müşteriler ayrıca teslimattan üretime kadar projenin sorunsuz yürütülmesini sağlayan hızlı yanıt hizmetimize, güvenli paketlememize ve güvenilir küresel nakliye desteğimize de değer veriyor.
| Sertifikamız
I.C.T ekipmanı CE, RoHS, ISO9001 ve birçok patentli teknoloji dahil olmak üzere küresel standartlarla uyumludur. Bu sertifikalar endüstriyel ortamlarda güvenlik, güvenilirlik ve istikrarlı performans sağlar. Her FUJI SMT Alma ve Yerleştirme Makinesi sistemi teslimattan önce sıkı bir şekilde test edilir. Kalite kontrol sürecimiz, küresel SMT üretim uygulamaları için tutarlı performans ve uzun vadeli güvenilirlik sağlar.
| I.C.T ve Fabrika Hakkında
I.C.T, elektronik üretim ekipmanlarında 20 yılı aşkın deneyime sahip lider bir SMT çözüm sağlayıcısıdır. Dünya çapında 80'den fazla ülkede 1.700'den fazla müşteriye hizmet verdik. Şirketimiz eksiksiz SMT fabrika çözümleri sunmak için Ar-Ge, üretim, satış ve teknik servisi entegre etmektedir. Güçlü mühendislik yeteneği ve sıkı kalite kontrolüyle, müşterilerin başlangıçtan seri üretime kadar verimli, akıllı ve ölçeklenebilir SMT fabrikalar kurmasına yardımcı oluyoruz.
