Modern elektronik üretiminde, açık delik PCB montajı artık basit eksenel veya radyal bileşenlerle sınırlı değildir. Artık pek çok kart, radyal kapasitörler, konektörler, LED parçalar, anahtarlar ve yalnızca manuel yerleştirmeyle verimli bir şekilde işlenemeyen özel şekilli bileşenler gibi karışık bileşen türlerini içeriyor.
Otomatik PCBA Radyal Tek Form Ekleme Makinesi, bu karışık ekleme zorluğunu çözmek için tasarlanmıştır. Sistem, radyal yerleştirmeyi ve tek biçimli yerleştirmeyi farklı manuel istasyonlara ayırmak yerine, bunları kontrollü bir otomatik sürece getirir.
Güç kaynağı kartları, endüstriyel kontrol PCB'ler, LED sürücü kartları, ev aletleri elektroniği, iletişim modülleri ve otomotiv kontrol sistemleri için uygundur. Radyal Ekleme Makinesi mantığını tek biçimli işleme kapasitesiyle birleştiren sistem, dalga lehimleme ve aşağı yönde inceleme öncesinde ekleme ritminin stabilize edilmesine yardımcı olur.
| Ürün Özellikleri
Geleneksel tek amaçlı yerleştirme ekipmanlarından farklı olarak bu sistem, karışık bileşenlerin işlenmesine göre tasarlanmıştır. Radyal bileşenleri ve özel şekilli elektronik parçaları birleşik bir yerleştirme akışı içinde işleyebilir.
Konumlandırma sistemi, her bileşen tipinin kendi geometrisine ve PCB gereksinimine göre eklenmesini sağlar. Bu, farklı yerleştirme yöntemleri arasında manuel geçiş yapma ihtiyacını azaltır. Çok çeşitli üretim ortamları için bu yapı, ürün modelleri sık sık değiştiğinde bile istikrarlı çıktının korunmasına yardımcı olur.
PCB hareketi ekleme doğruluğunda kritik bir rol oynar. Sistem, yerleştirme döngüleri sırasında kartı sabit tutmak için kontrollü aktarım mantığını kullanır.
Her bir PCB, yerleştirme başlamadan önce konumlandırılır, ardından yerleştirme başlığıyla senkronize bir şekilde hareket ettirilir. Bu, çalışma sırasında titreşimi ve ofseti azaltır. Açık delik PCB üretimi için, stabil taşıma, yerleştirme kalitesini ve sonraki lehimleme verimini doğrudan etkiler.
Bu yapı aynı zamanda otomatik ekleme Makine hatlarına entegrasyonu da destekleyerek SMT, dalga lehimleme ve inceleme sistemleriyle sorunsuz bağlantıya olanak tanır.
Besleme sistemi sürekli karışık bileşen beslemesini destekleyecek şekilde tasarlanmıştır. Radyal ve özel şekilli bileşenler, üretim sırasında kesintiyi önlemek için kontrollü bir şekilde beslenir.
PCB tasarım ve üretim talebine göre farklı besleyici konfigürasyonları uyarlanabilir. Bu, özellikle aynı kart üzerinde birden fazla bileşen tipinin kullanıldığı Otomatik Radyal Ekleme Makinesi uygulamaları için kullanışlıdır.
İstikrarlı besleme, arıza süresini azaltır ve vardiyalar boyunca tutarlı üretim ritminin korunmasına yardımcı olur.
Bu makine tek görev sınırlaması yerine esneklik için tasarlanmıştır. PCBA üretiminde radyal bileşenleri, tek biçimli bileşenleri ve karışık ekleme gereksinimlerini destekler.
SMT kesici uç makine işlemlerini, delik içi montaj istasyonlarını, lehimleme sistemlerini ve muayene ekipmanlarını içeren daha geniş bir PCB üretim sisteminin parçası olarak kullanılabilir. Sistem, farklı süreçleri birbirine bağlayarak fabrikaların manuel eklemeden daha yapılandırılmış otomatik üretime geçmesine yardımcı olur.

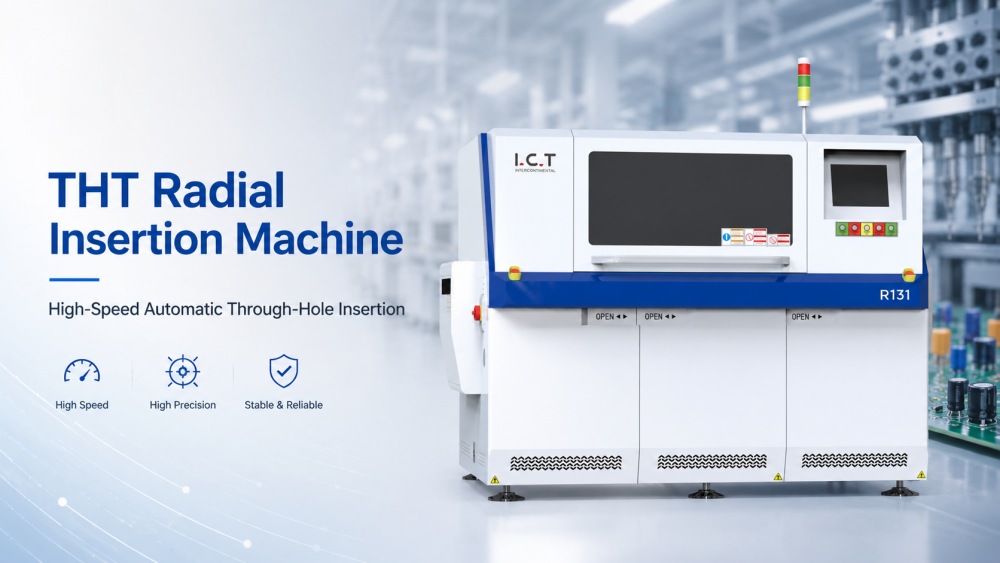

I.C.T R131, otomotiv elektroniği, tüketici elektroniği, güç kaynağı üretimi ve LED aydınlatma endüstrilerindeki üreticiler için idealdir. Kapasitörler, dirençler, LED s, transistörler ve mini anahtarlar dahil olmak üzere çeşitli radyal bantlanmış bileşenleri etkili bir şekilde işler.
| Model | R131m | R131H |
| Bileşen Besleyici Girişi | 20 adet | 40 adet |
| Ekleme hızı | 25000CPH, (0.14s, 0.20s, 0.25s, 0.30/point Changeable | |
| Ekleme aralığı | 2P : 2.5mm/5.0mm; 3.5p : 2.5mm/5.0mm/3.5mm; 3P : 2.5mm/5.0mm/7.5mm; 4P/T4P : 2.5mm/5.0mm/7.5mm/10.0mm, OnaySpanbyComponents | |
| Ekleme Kurtarma | Otomatik Kurtarma | |
| Ekleme yönü | 0 ~ 360 ° yöne 1 ° artış | |
| Bileşen Heigh | 23mm, (isteğe bağlı: 26mm) | |

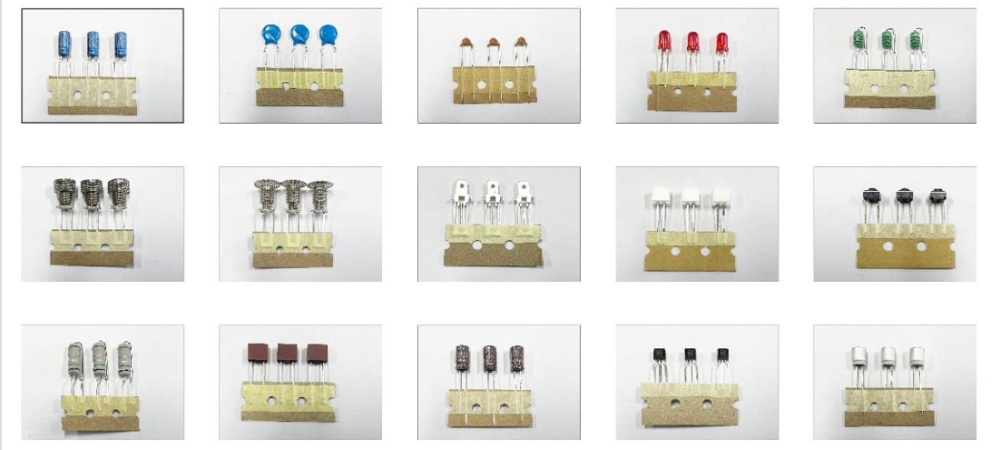

| Bileşen Türü: | Kondansatör, Transistör, ED, Miniswitch, Direnç, Radyal Bantlanmış Bileşen, Yay, Fiş vb., | |
| Ekleme hassasiyeti | 0.05mm | |
| PCB boyutu | 50*50 ~ 508*381mm | |
| Ekleme alanı | 50*40 ~ 500*375mm | |
| PCB düzeltildi | Pin+kelepçe | |
| Taşıma yüksekliği | 900 ± 20mm | |
| Taşıma süresi | 3-4s | |
| Çalıştırmak | Mikrobilgisayar, LCD dokunmatik ekran | |
| Güç kaynağı | 3P5W, 380VAC ±%10, 50/60Hz | |
| Güç | 3.5kva | |
| Boyut | L1760*W2140*H1600mm | |
| Ağırlık | 2200kg | |
* I.C.T kalite ve performans üzerinde çalışmaya devam eder, özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.
Endüstri lideri teknoloji: AI güdümlü konumlandırma doğruluğuna sahip son teknoloji THT yerleştirme makinesi.
Maliyet etkin üretim: PCB montaj kalitesini iyileştirirken işçilik maliyetlerini azaltır.
Global satış sonrası desteği: I.C.T dünya çapında hizmet ağı tarafından desteklenerek sorunsuz bir işlem sağlayarak.
| DIP Hattı Ekipman Listesi
I.C.T, elektronik üretimi için eksiksiz SMT ve DIP üretim hattı çözümleri sunar. Ekipman kapsamı, SMT yerleştirme sistemlerini, radyal yerleştirme makinelerini, eksenel yerleştirme makinelerini, tek biçimli yerleştirme makinelerini, PCB konveyörleri, dalga lehimleme sistemlerini, seçici lehimleme sistemlerini, AOI inceleme ve onarım istasyonlarını içerir.
Eksiksiz bir üretim ortamında ekleme işlemleri izole değildir. Radyal bileşen ekleme, tek biçimli ekleme, lehimleme, inceleme ve test etme, bağlantılı tek bir iş akışı olarak tasarlanmalıdır. I.C.T, Müşterilerin gerçek ürün gereksinimlerine dayalı olarak istikrarlı ve ölçeklenebilir üretim hatları oluşturmasını destekler.
| Ürün Adı | DIP Hattındaki Kullanım Amacı |
|---|---|
| PCB SMT satırı | Anahtar Teslimi Ful-auto SMT montaj hattı |
| Otomatik Ekleme Makinası | DIP üretim hattı için bileşenleri otomatik olarak PCB'lere hassas bir şekilde yerleştirir. |
THT eklenti işlemi sırasında PCB'lerde katı bağlantılar oluşturmak için lehimi eritir. | |
Doğru THT montajı için lehimi seçici olarak belirli alanlara uygular | |
DIP montajı yapılmış PCB üzerindeki lehim bağlantılarını ve yerleştirme kusurlarını inceler. | |
THT bileşenlerdeki dahili lehim kalitesini ve gizli kusurları kontrol eder. | |
| Kayış montaj hattı | Verimli montaj ve denetim için PCB'leri DIP hattı boyunca sorunsuz bir şekilde taşır. |
| Müşteri Başarısı Videosu
Endüstriyel elektronik sektöründeki bir I.C.T Müşterisi, manüel delikli PCB montaj sürecini yarı otomatik bir ekleme hattına yükseltti. Proje, tek bir üretim akışına entegre edilmiş radyal bileşen ekleme ve tek biçimli bileşen işlemeyi içeriyordu.
Uygulamanın ardından Müşteri, çok vardiyalı üretim sırasında ekleme tutarlılığını iyileştirdi, operatör bağımlılığını azalttı ve üretim ritmini stabilize etti. Proje, radyal ekleme ve tek biçimli işlemeyi tek bir sistemde birleştirmenin genel PCBA verimliliğini nasıl artırabileceğini gösterdi.
| Kapsamlı Servis Desteği
I.C.T, fabrika yerleşim tasarımı, süreç akışı optimizasyonu, ekipman entegrasyonu ve operatör eğitimi dahil olmak üzere SMT ve DIP üretim hattı planlaması için tam destek sağlar.
Eğitim makinenin çalışmasını, üretim kurulumunu, bakım rehberliğini ve sorun giderme prosedürlerini kapsar. Mühendisler ayrıca istikrarlı üretim akışını sağlamak için yerleştirme sistemleri, lehimleme ekipmanı ve muayene istasyonları arasındaki hat bağlantısını da destekler.
