SS-330
I.C.T
| Miktar： | |
|---|---|
| Seçici Lehimleme Dalga Makinesi Genel Bakış
Kendi Dongguan fabrikamızda gururla üretilen I.C.T Seçici Dalga Lehimleme Makinesi, maksimum esnekliğe ve son derece sağlam kaliteye ihtiyaç duyan fabrikalar için nihai çevrimdışı Seçici Dalga Lehimleme Makinesidir. PCB asla hareket etmez; Panasonic servoları ve hassas rayları çalıştıran tüy kadar hafif dökme alüminyum portal, akı ve lehimi tam olarak ihtiyaç duyulan yere getirir. Hat içi nitrojen ısıtma, neredeyse hiç atık olmadan parlak, tam filetolar oluşturur. Operatörler her parametreyi (yollar, sıcaklıklar, püskürtme hacmi, dalga yüksekliği) büyük bir Windows dokunmatik ekranında ayarlar ve ışık hızında iş geçişleri için sonsuz programları kaydeder. Otomatik dalga kalibrasyonu, canlı CCD, Alman jet valfi ve titanyum hazne, bu Seçici Dalga Lehimleme Makinesini gerçek bir 7/24 kar makinesi haline getirir.
| DIP Hattı Ekipman Listesi
Alman yüksek frekanslı darbe valfi, 0,02 mm'ye kadar tekrarlanabilen düşük katı maddeli akı (<%10) mikro noktalarını vurur. Basınçlı tank artı dijital debimetre kilitleme basıncı, tank neredeyse boş olduğunda bile sabit kalır. Kalıntı, iki saniyelik temizlik için dışarı çekilebilir tepsiye düşer. Japon SMC pnömatik sistemi ve ön göstergeleri günlük kontrolleri zahmetsiz hale getirir. Otomatik pompa sürekli beslemeyi garanti eder. Bu akıllı flux modülü, Seçici Dalga Lehimleme Makinesindeki her pedi mükemmel şekilde etkinleştirir.
Standart alt IR tamamen ayarlanabilir; üstten sıcak hava konveksiyonu veya isteğe bağlı ekstra IR. Açık ızgara tasarımı ve kalın yüksek sıcaklık yalıtımı, ısıyı tüm panele eşit şekilde yayar. En iyi marka ısıtıcılar ve plug-in motorlar yıllarca sessiz ve aletsiz çalışır. Kartlar, çevrimdışı Seçici Dalga Lehimleme Makinesinde kusursuz bağlantılara hazır, mükemmel şekilde akı ile etkinleştirilen ve eğrilmeden çıkar.
Alman elektromanyetik pompası ve titanyum kabı, asla kaymayan veya sızmayan, kaya gibi sabit bir mini dalga üretir. N2 akışını, lehim sıcaklığını, dalga yüksekliğini ve otomatik kalibrasyonu doğrudan dokunmatik ekrandan kontrol edin. Hat içi nitrojen ayna parlaklığında filetolar ve neredeyse sıfır cüruf sağlar. Lazer monitörlerin yüksekliği, püskürtme uçları kendi kendini temizler ve izlenebilirlik için 900 saatlik video kaydedilir. Bu, her Seçici Dalga Lehimleme Makinesinin kurşun geçirmez kalbidir.
Üç bölümlü makaralı konveyör artı pnömatik yan/üst kelepçeler, 20 kg'a kadar levhaları hareketsiz halde tutar. Ağır hizmet rayları ve yüksek hassasiyetli servolar PCB'ları sorunsuz bir şekilde istasyondan istasyona taşır. Kalın veya çift taraflı düzenekler kolaylıkla temizlenir. Herhangi bir çevrimdışı Seçici Dalga Lehimleme Makinesi hattında kesintisiz görev için üretilmiştir.
CE sertifikalı PLC, Cat-6 kablolama ve tam MES bağlantısı, yıldırım tepkisi ve kurşun geçirmez güvenilirlik sağlar. Kılavuzlu sihirbazlar, resim tabanlı düzenlemeler, otomatik püskürtme ucu algılama ve çok dilli menüler eğitim süresini kısaltır. Uzaktan teşhis, Seçici Dalga Lehimleme Makinesinin günün her saatinde kazançlı çıkmasını sağlar.
Geniş renkli dokunmatik ekran, adım adım kılavuzlar, tek dokunuşla canlı CCD önizlemesi ve sesli uyarılar, makinenin çalışmasını son derece basit hale getirir. İngilizce, Çince, Japonca veya Rusça arasında anında geçiş yapın. Özel kule ışıkları ve Wi-Fi yükseltmeleri, yerden kalkmadan herkesi bilgilendirir.
| Şartname
| Çevrimiçi seçici dalga lehimleme makinesi | ||||
| Model | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Çevrimiçi Modüler | Sprey + Ön Isıtma ve Lehimleme | Sprey + Ön Isıtma + Lehimleme | Sprey + Ön Isıtma + Lehimleme +Lehimleme | Sprey + Ön Isıtma + Lehimleme + Lehimleme + Lehimleme |
| Lehim sistemi | ||||
| Nozul Miktarı | 1 | 1 | 2 | 3 |
| Lehim Potası Adeti | 1 takım | 1 takım | 2 takım | 3 takım |
| İkili Tencere (Opsiyon) | N/A | Seçenek | Seçenek | Seçenek |
| Lehim Potası Gücü | 2,35kw | 2,35kw | 4.70kw | 7.05kw |
| Akı Sistemi | ||||
| Akı depolama tankı | 1L | 1L | 2L | 2L |
| Akı desteği | Akı alarmı, otomatik | |||
| Püskürtme nozeri | Almanya Jet Valf (Nokta ve hat püskürtme) 1 takım | |||
| Püskürtme nozul boyutu | 130um (180um, 210um Seçeneği) | |||
| Püskürtme Hızı | 0 ~ 20mm/s | |||
| Püskürtme Memesi Hareket Hızı | 0 ~ 400mm/s | |||
| Ön ısıtma sistemi | ||||
| Ön ısıtma modu | Sıcak Hava ve IR | Sıcak Hava ve IR | Sıcak Hava ve IR | Sıcak Hava ve IR |
| Ön ısıtma alanı | U500*G500mm | U500*G500mm | U500*G500mm | U500*G500mm |
| Ön Isıtma Bölgesi | Üst sıcak hava: 2, Alt IR: 1 | |||
| Alt Ön Isıtma Gücü | Maks.12kw | |||
| Üst Ön Isıtma Gücü | Maks.6kw | |||
| Isınma Süresi | Yaklaşık 15 dakika (ayar 150°C) | |||
| Kontrol Modu | PC+PLC | |||
| Taşıma sistemi | ||||
| PCB Boyut (fikstür ile) | 120*60~500*500mm | |||
| PCB Değiştirme | Çevrimiçi | |||
| PCB Üst Açıklık | 120mm | |||
| Taşıma yüksekliği | 900 ± 20mm | |||
| Taşıma genişliği | 60 ~ 500mm | |||
| Boyut: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Ağırlık | Yaklaşık: 800kg | Yaklaşık: 1200kg | Yaklaşık: 1300kg | Yaklaşık: 1500kg |

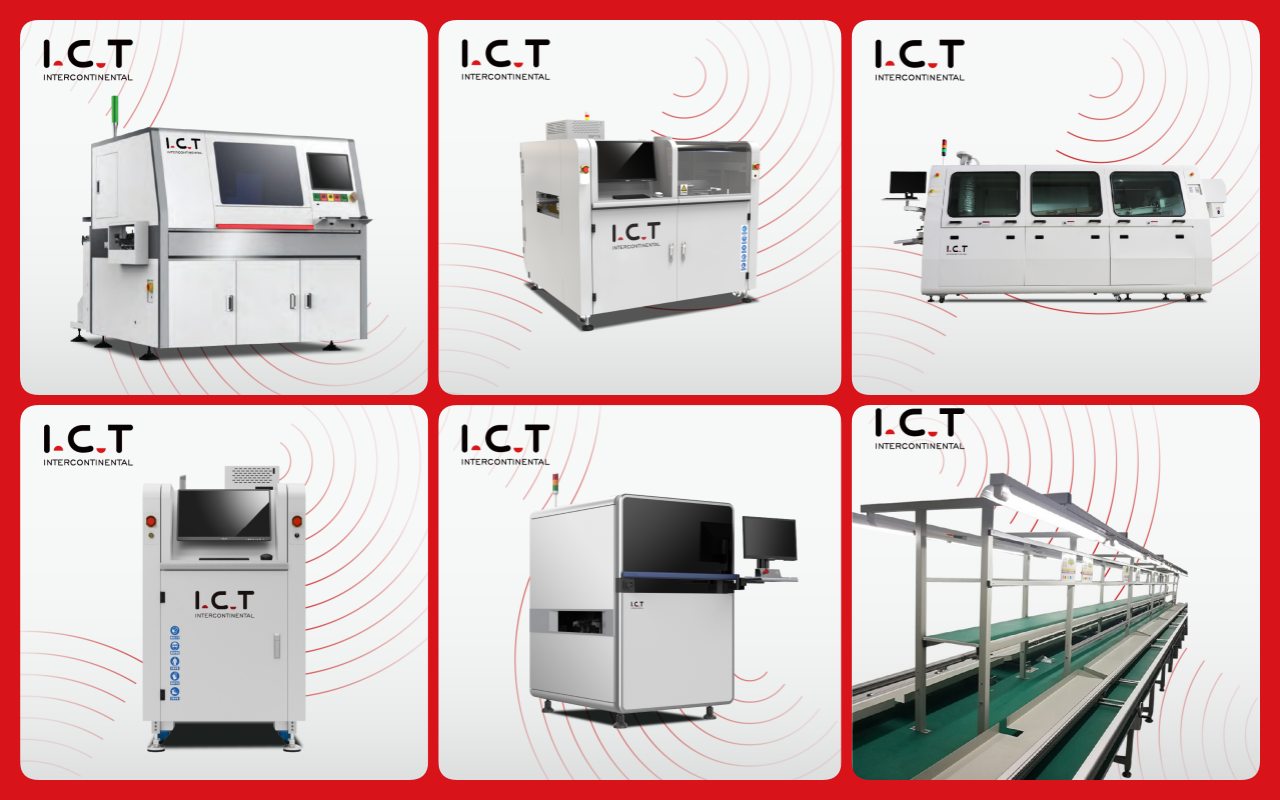

| DIP Hattı Ekipman Listesi
DIP üretim hattımız, verimli ve hassas PCB montajı için gelişmiş araçlar sunar. Tam otomatik DIP hattı, doğru bileşen yerleşimi için bir DIP yerleştirme hattı, sorunsuz PCB girişi için bir dalga yükleyici, güvenli çıkış için bir dalga boşaltıcı ve son kontroller için bir montaj bant hattı içerir. Bu yüksek kaliteli PCB DIP üretim hattı, istikrarlı çalışma, güvenilir THT yerleştirme ve uygun maliyetli montaj sağlayarak çeşitli endüstri ihtiyaçlarını karşılar. Modüler tasarımlar ve I.C.T'ın küresel desteğiyle, delik içi görevlerde üretkenliği artırır.
| Ürün Adı | DIP Hattındaki Kullanım Amacı |
|---|---|
DIP üretim hattı için bileşenleri otomatik olarak PCB'lere hassas bir şekilde yerleştirir. | |
THT eklenti işlemi sırasında PCB'lerde katı bağlantılar oluşturmak için lehimi eritir. | |
Doğru THT montajı için lehimi seçici olarak belirli alanlara uygular | |
| Dalga Sonrası Satır İçi AOI | DIP montajı yapılmış PCB üzerindeki lehim bağlantılarını ve yerleştirme kusurlarını inceler. |
| Müşteri Başarısı Videosu
2025'in başlarında Vietnamlı büyük bir kamera markası tedarikçisi, yeni Seçici Dalga Lehimleme Makinesinin nihai kabulü için Dongguan'a uçtu. Mühendislerimiz gerçek üretim kartlarını yüklediler, müşteri CCD'de mükemmel THT eklem oluşumunu izlerken tam döngüleri çalıştırdılar, ardından ekiplerine programlama, bakım ve sorun giderme konusunda iki tam gün eğitim verdiler. Sandık ulaştığı anda hacim kazanmaya %100 hazır durumda kaldılar; bu da I.C.T'ın gerçek küresel ortaklığının bir başka kanıtı.
| Profesyonel Hizmet ve Eğitim
Fabrika kabulü ve kutulamadan kurulum, devreye alma ve ömür boyu desteğe kadar, dünya çapında yanınızdayız. Yirmi kıdemli mühendis ve 72 ülkedeki yerel ekipler, ihtiyaç duyduğunuz anda yerinde veya uzaktan eğitim sağlıyor. Üç kıtadaki yedek parça depoları ve gerçek 7/24 yardım hatları, çevrimdışı Seçici Dalga Lehimleme Makinenizi onlarca yıl boyunca en yüksek çalışma süresinde tutar.
| Müşteri Övgüsü
Müşteriler mühendislerimizin sabırlı, zeki ve başarılarına gerçekten önem veren kişiler olduğunu söylüyor. Kesin akı doğruluğunu, kaya gibi sağlam dalgayı ve Seçici Dalga Lehimleme Makinesinin daha yüksek verim ve sıfır yeniden işleme ile kendini amorti etme hızını seviyorlar. İhracat kasaları kusursuz bir şekilde ulaşıyor ve aynı gün içinde yapılan uzaktan onarımlar, ilk kez alıcıları dünya çapında ömür boyu ortaklara dönüştürdü.
| Endüstri Sertifikaları
Her Seçici Dalga Lehimleme Makinesi, CE güvenlik sertifikası, RoHS uyumluluğu, ISO9001 kalite sistemi ve jet valfleri, pompalar ve lazer kalibrasyonuna ilişkin çok sayıda patentle birlikte gelir. Dünya çapında güvenilen bu markalar, gezegenin her yerinde güvenebileceğiniz güvenli, yeşil, savaşta test edilmiş teknolojiye sahip olduğunuzu kanıtlıyor.

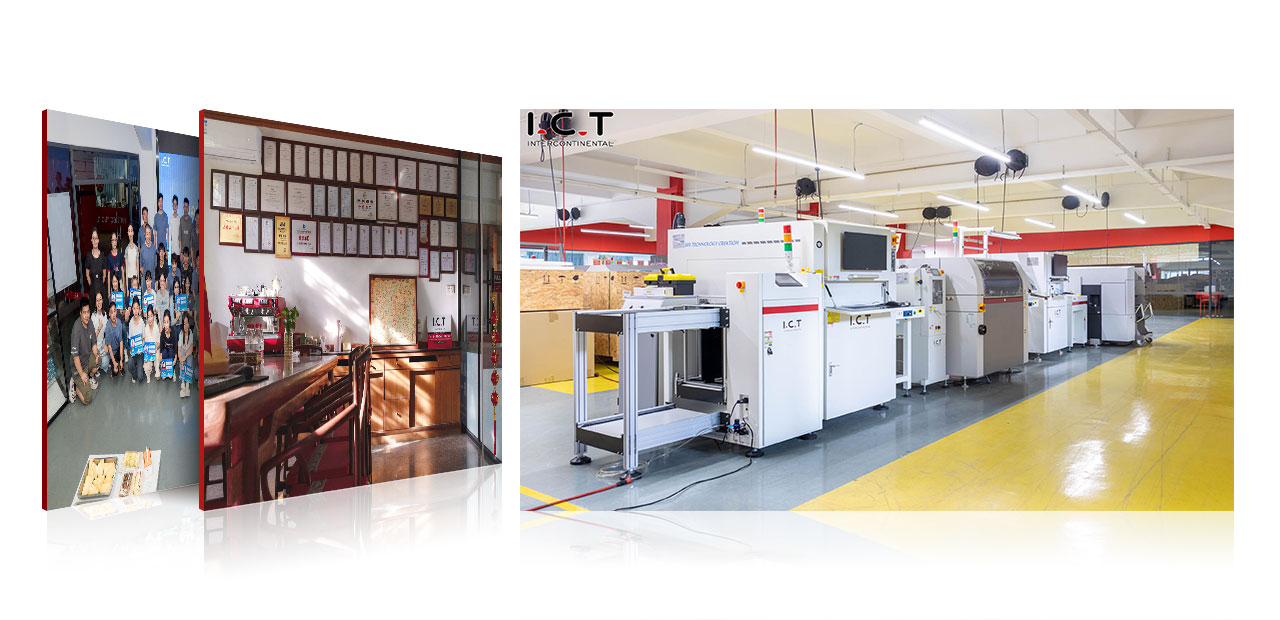

| I.C.T Şirketi ve Fabrika Hakkında
2012'den beri 89 ekip üyesi, 20 özel mühendis ve 8 küresel şubeyle 12.000 m²'lik son teknolojiye sahip bir kampüse dönüştük. Ar-Ge, imalat, montaj ve yanma testleri dahil her şey şirket içinde gerçekleşir. 72 ülkede 1.600'den fazla fabrikaya komple anahtar teslimi SMT ve THT çözümlerle hizmet veriyoruz ve her Seçici Dalga Lehimleme Makinesi, sıkı denetim ve kanıtlanmış kalite sistemleriyle destekleniyor.
