| Dalga dalga lehimleme makinesi
I.C.T W-serisi DIP Dalga Lehimleme Makinesi, DIP üretim hatları ve THT montaj hatları için olgun ve yaygın olarak güvenilir bir PCB Dalga Lehimleme Sistemidir. Bu SMT DIP Dalga Lehimleme Makinesi, minimum oksidasyonla delikli bileşenler üzerinde mükemmel ıslatma sağlamak için Japon Kuroda püskürtme teknolojisini, yatay bağımsız ısıtmayı ve akıllı enerji tasarrufu sağlayan tasarımı birleştirir. Çalışma gücü yalnızca 7kW'ta kalırken isteğe bağlı nitrojen koruması en yüksek kalite gereksinimlerini karşılar. Dünya çapında binlerce fabrikada yıllarca süren başarılı operasyonun ardından, verimli ve güvenilir DIP hatları kuran müşterilerin ilk tercihi haline geldi.
| Özellik
Ayarlanabilir püskürtme alanına ve piramit filtreye sahip Japon Kuroda nozulu, her döngüde eşit ve ekonomik flux kaplama sağlar. Dijital akış ölçer ve sabit basınç valfi israfı azaltır ve fırını temiz tutar; bu, yüksek hacimli DIP üretim hatlarında SMT DIP Dalga Lehimleme Makinesi için önemli bir avantajdır.
Üçüncü taraf bağımsız aşırı sıcaklık koruması ve PLC+PID kapalı devre kontrolü, birden fazla güvenlik bariyeri sunar. Gerçek zamanlı izleme ve anında acil durdurma, operatörleri ve tüm PCB Dalga Lehim Sistemini 24 saatlik çalışma sırasında korur.
Kapalı sıcak hava yolu ve redresör plakaları olan yatay bağımsız ısıtma bölgeleri, tüm panel boyunca mükemmel derecede eşit sıcaklık sağlar. Isınma süresi yalnızca 15 dakika civarındadır ve normal güç tüketimi 7kW'ta kalır; bu, benzer DIP Dalga Lehimleme Makineleri arasında en verimli ısıtmadır.
| DIP Hattı Ekipman Listesi
| Model | W4 | W3 | W2 |
| Boyut:(mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Ağırlık(kg) | Yaklaşık 1500kg | Yaklaşık 1200kg | Yaklaşık 790 kg |
| Güç kaynağı | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| Başlatma Gücü | 32kw | 24kw | 16kw |
| Çalışma Gücü | 12 kW | 9 kW | 7kw |
| Kontrol sistemi | Plc | ||
| Püskürtme Sistemi | |||
| İletim Yöntemi | Adım motoru | ||
| Püskürtme basıncı | 0.25Mpa--0.4Mpa | ||
| lüks akışı | 10--100ml/dak | ||
| Egzoz Çapı | Φ200mm | ||
| Egzoz Kapasitesi | 25m3/dak | ||
| Ön ısıtma sistemi | |||
| Ön ısıtma modu | Sıcak hava | ||
| Kontrol Modu | PID + SSR | ||
| Ön Isıtma Bölgesi | 4 | 3 | 2 |
| Ön Isıtma Uzunluğu | 1800mm | 1600mm | 1200mm |
| Ön Isıtma Sıcaklığı | (Oda Sıcaklığı)-250°C | ||
| Isınma Süresi(dak) | Yaklaşık 15 dakika (ayar 150°C) | ||
| konveyör Sistem | |||
| PCB Boyut:UxG(mm) | Min:80x60mm; Maksimum:400x300mm | ||
| konveyör hız | 0-2000(mm/dak) | ||
| konveyör yükseklik | 750+/-20 (mm) | ||
| Parmak | Çift kancalı pençe (Standart) | ||
| konveyör genişlik kontrolü | Manuel olarak | ||
| konveyör Açı | 4~7 derece | ||
| Lehimleme Sistemi | |||
| Lehim Potu tarzı | Mekanik Motor sürücüsü | ||
| Lehim Potası Malzemesi | Tam Titanyum (Standart FT) | ||
| Lehim kabı sıcaklığı | 300 ° C | ||
| Lehim kabı kapasitesi | Kurşunsuz 350kg | Kurşunsuz 300kg | Kurşunsuz 250kg |
| Diğer | |||
| Parmak temizleme sistemi | Fırçalamak | ||
| DIP Hattı Ekipman Listesi

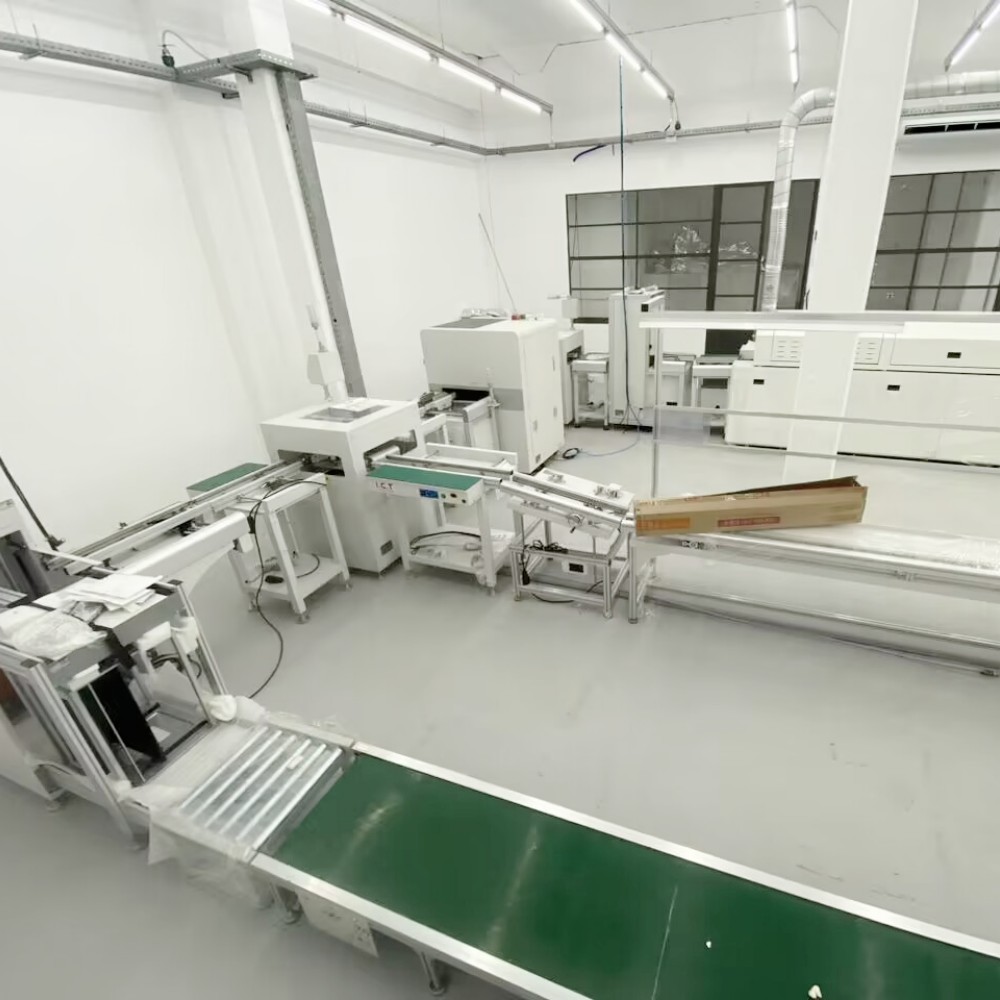

DIP üretim hattımız, verimli ve hassas PCB montajı için gelişmiş araçlar sunar. Tam otomatik DIP hattı, doğru bileşen yerleşimi için bir DIP yerleştirme hattı, sorunsuz PCB girişi için bir dalga yükleyici, güvenli çıkış için bir dalga boşaltıcı ve son kontroller için bir montaj bant hattı içerir. Bu yüksek kaliteli PCB DIP üretim hattı, istikrarlı çalışma, güvenilir THT yerleştirme ve uygun maliyetli montaj sağlayarak çeşitli endüstri ihtiyaçlarını karşılar. Modüler tasarımlar ve I.C.T'ın küresel desteğiyle, delik içi görevlerde üretkenliği artırır.
| Müşteri Başarısı Videosu
I.C.T mühendis, bir akıllı sayaç üreticisi için W serisi DIP Dalga Lehimleme Makinesini kurmak ve devreye almak üzere Uruguay'a gitti. Müşteri, yüksek hacimli bir DIP üretim hattı işletiyor ve büyük parçalara sahip karmaşık PCB'ler için stabil, kurşunsuz lehimlemeye ihtiyaç duyuyordu. Ekibimiz kurulum ve operatör eğitimini tamamladıktan sonra makine sadece 7kW çalışma gücü ve mükemmel bağlantı kalitesiyle tam hıza ulaştı. Müşteri, DIP Dalga Lehimleme Makinesinin THT montaj hattında sorunsuz çalıştığını gösteren ve düşük enerji maliyetini, kolay bakımı ve mükemmel satış sonrası desteği öven bir video paylaştı. Bu Uruguay akıllı sayaç projesi birçok Latin Amerika DIP hattı için başarılı bir referans haline geldi.
| Uzman Hizmetler ve Eğitim
I.C.T, hat düzeni tasarımı ve profesyonel kurulumdan ayrıntılı operatör eğitimine ve 7×24 küresel teknik servise kadar her DIP Dalga Lehimleme Makinesi için eksiksiz destek sunar. Deneyimli mühendislerimiz, PCB Dalga Lehimleme Sisteminizin ve tüm THT hattınızın maksimum çalışma süresi ve performansa ulaşmasını sağlar.
| Müşteri Övgüsü
Dünya çapındaki müşteriler, DIP Dalga Lehimleme Makinemizi mükemmel stabilitesi, son derece düşük işletme maliyeti ve karmaşık kartlarda temiz lehimleme sonuçları nedeniyle övüyor. Özellikle hızlı küresel tepkiyi, sağlam ihracat ambalajını ve benzer SMT DIP Dalga Lehimleme Makinesi arasında olağanüstü değeri takdir ediyorlar.
| Kalite Sertifikaları
Her I.C.T DIP Dalga Lehimleme Makinesi, modern DIP üretim hatları için en katı uluslararası güvenlik ve çevre standartlarını tam olarak karşılayan CE, CCC, UL, RoHS ve ISO9001 sertifikalarının yanı sıra çeşitli buluş patentlerine sahiptir.
| I.C.T Şirketi ve Fabrika Hakkında
I.C.T, 25 yılı aşkın deneyime sahip, SMT ve DIP üretim hatları için profesyonel, tek noktadan çözüm sağlayıcısıdır. Dongguan'daki 12.000㎡ fabrikamızda 20'si mühendis olmak üzere 89 personel çalışmaktadır. Tüm temel ekipmanları kendi bünyemizde tasarlıyor ve üretiyoruz ve 72 ülkede 1600'den fazla müşteriye hizmet veriyoruz. Sıkı kalite yönetimi ve sürekli yenilik, bizi dünya çapında yüksek performanslı PCB Dalga Lehim Sistemi için en güvenilir ortak haline getiriyor.
