BR-120
I.C.T
| Miktar： | |
|---|---|

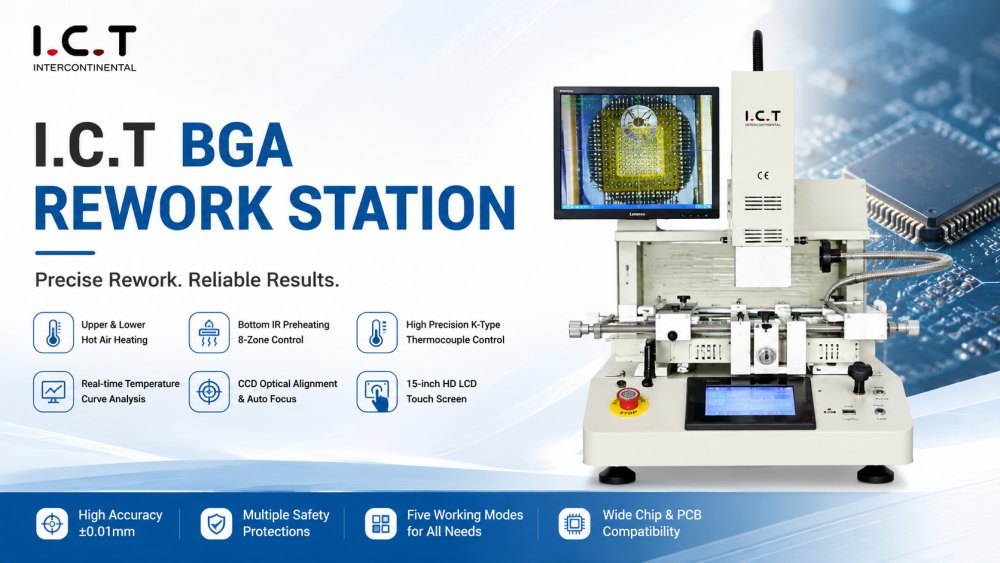

BGA bileşenleri, başarılı onarım için hassas termal yönetim ve doğru konumlandırma gerektirir. BGA Tamir İstasyonu, PCB'lerin, dizüstü bilgisayar anakartlarının ve LED modüllerinin hızlı ve güvenilir şekilde yeniden işlenmesi için tasarlanmıştır. Tekrarlanabilir sonuçlar elde etmek için kızılötesi ısıtmayı, CCD optik hizalamayı ve otomatik sıcaklık eğrisi kontrolünü entegre eder. Çok bölgeli ön ısıtma ve yeniden akış yetenekleriyle istasyon, etkili bileşen yeniden çalışmasını sağlarken PCB hasar riskini azaltır. I.C.T BR-120 BGA Tamir İstasyonu, operatörlere, onarım verimliliğini artıran ve yüksek değerli elektronik uygulamalarda kaliteyi garanti eden istikrarlı, kullanıcı dostu bir platform sağlar.
IR Otomatik Hızlı BGA Yeniden İşleme İstasyonu stensil, BGA bileşenler için hassas ısıtma sağlar. Çok bölgeli kızılötesi sistem, PCB boyunca eşit sıcaklık sağlayarak lehimleme doğruluğunu korurken termal stresi en aza indirir. Operatörler, kararlı ve tekrarlanabilir yeniden çalışmayı destekleyerek sıcaklık eğrilerini programlayabilir ve ısıtmayı gerçek zamanlı olarak izleyebilir.
BGA Yeniden İşleme İstasyonu Kızılötesi, yeniden akış öncesinde BGA bileşen konumlarını tanımlayan yüksek hassasiyetli CCD optik hizalamayı içerir. Bu, doğru yerleştirme sağlar, hizalama hatalarını azaltır ve tutarlı onarım kalitesini destekler. Dizüstü bilgisayar veya yüksek yoğunluklu PCB'ler için, güvenilir lehimleme için hassas hizalama şarttır.
İstasyon, PCB ön ısıtma ve kontrollü yeniden akış için üst ve alt ısıtma bölgelerine sahiptir. Ayarlanabilir ısıtma parametreleri, farklı kart boyutlarına ve bileşen türlerine uyum sağlar. Çok bölgeli yaklaşım, kartın bükülme riskini azaltır, lehim akışını iyileştirir ve genel onarım başarı oranını artırır.
Operatörler, 15 inç dokunmatik ekran arayüzü aracılığıyla sıcaklığı, hizalamayı ve yeniden akış sürecini izleyebilir. Farklı BGA boyutları için programlanabilir profiller, hızlı kurulum ve tekrarlanabilir onarım işlemlerine olanak tanır. Arayüz verimli iş akışını destekler ve elektronik bakım laboratuvarlarındaki teknisyenlerin öğrenme süresini kısaltır.
| Şartname:
| Şartname | Değeri |
|---|---|
| Model | I.C.T br-120 BGA yeniden iş istasyonu |
| Güç kaynağı | AC:220±10%, 50/60Hz, 2Kw |
| Kontrol yöntemi | PLC Kontrolü |
| Boyut (mm) | L900 * W850 * H750, Özelleştirilebilir |
| Ağırlık Yaklaşık | 300kg |
| PCB Maksimum Boyut | 350*350mm |
| Yeniden Çalışma Alanı | 120*120mm |
| Sıcaklık kontrolü | Üst / Alt ısıtıcıdan bağımsız, programlanabilir eğri |
| Isıtma Tipi | Kızılötesi (IR) |
| Optik Sistem | CCD görüş hizalaması |
| Ön ısıtma sistemi | Çok bölgeli PCB ön ısıtıcı |
| Yeniden Akış Kontrolü | Otomatik PID sıcaklık kontrolü |
| Maksimum Bileşen Yüksekliği | 15mm |
| Nozul / Toplama Sistemi | Ayarlanabilir nozul, vakum emiş |
| İşletim Arayüzü | Dokunmatik ekran, kullanıcı dostu |
| İsteğe Bağlı Özellikler | Lazer konumlandırma, lehim pastası denetimi, duman tahliyesi |
| SMT Hat Ekipman Listesi
I.C.T, SMT üretimi, DIP montajı, kaplama hatları ve BGA yeniden işleme sistemleri dahil olmak üzere eksiksiz elektronik üretim çözümleri sunar. BGA Yeniden İşleme İstasyonunun yukarı akışlı PCB düzeneğiyle entegre edilmesi, onarım ve yeniden işlemenin üretimi kesintiye uğratmadan verimli bir şekilde gerçekleşmesine olanak tanır. Çok bölgeli kızılötesi kontrol, optik hizalama ve hassas sıcaklık izleme, bileşenlerin güvenli bir şekilde yeniden işlenmesini sağlayarak genel hat verimini artırır ve hurdayı en aza indirir.
| Ürün Adı | SMT Satırındaki Amaç |
|---|---|
| PCB yükleyici | Otomatik olarak çıplak PCB'ları satıra yükler. |
| Lehim macun yazıcı | Lehim pastasını PCB pedlere doğru bir şekilde yazdırır. |
| Seç ve Yer Makinesi | Bileşenleri PCB'lere hassas bir şekilde bağlar. |
| Akıntı fırını | Sağlam eklemler oluşturmak için lehimi eritir. |
| AOI makine | Lehim bağlantılarını ve yerleştirme kusurlarını inceler. |
| SPI Makine | Lehim pastasının yüksekliğini ve kalitesini kontrol eder. |
| İzlenebilirlik ekipmanı | Üretim verilerini kaydeder ve izler: Lazer Markalama Makinesi /Etiket Yerleştirici/Mürekkep Püskürtmeli Yazıcı |
| SMT Temizleme Makinesi | PCB'ları, şablonları, fikstürleri, püskürtme uçlarını vb. temizlemek için kullanılır. |
| Lazer PCB Yönlendirme Makinesi | PCBA'yi nihai ürüne kesin |
| Müşteri Başarısı Videosu
I.C.T, ABD'li bir Müşteriye, uçak oturma sistemlerindeki USB şarj modülleri için eksiksiz bir SMT ve BGA yeniden işleme çözümü sağladı. Proje, yüksek hızlı yerleştirme, BGA yeniden işleme ve uyumlu kaplama süreçlerini içeriyordu. CCD optik hizalama ve IR ısıtma, hassas bileşen onarımını sağlarken mühendisler kurulum, sistem entegrasyonu ve operatör eğitimini destekledi. Bu entegre çözüm, güvenilir, tekrarlanabilir yeniden işlemeyi mümkün kıldı ve üretim hattında havacılık düzeyinde kalite standartlarını korudu.
| Servis ve Eğitim Desteği
BGA onarımı, termal profiller ve yerleştirme doğruluğu üzerinde sıkı kontrol gerektirir. I.C.T fabrikaların üretim hatlarıyla sorunsuz bir şekilde entegre olan yeniden işleme süreçlerini uygulamalarına yardımcı olur. BR-120 istasyonu tekrarlanabilir onarım döngüleri sağlayarak arıza süresini azaltır ve genel verimliliği artırır. Operatörler, otomatik ısıtma, hassas hizalama ve çok bölgeli sıcaklık yönetimini birleştirerek tutarlı kaliteyi koruyabilir ve yüksek değerli elektronikler için yeniden işleme iş akışını optimize edebilir.
| Müşteri Geri Bildirimi
I.C.T, kurulum, operatör eğitimi ve sorun giderme dahil olmak üzere BGA yeniden işleme istasyonu dağıtımı için uçtan uca destek sağlar. Mühendisler IR ısıtmanın, CCD hizalamanın ve programlanabilir profillerin en iyi şekilde kullanılmasına yardımcı olur. Bu kılavuz hataları en aza indirir, kurulum süresini kısaltır ve onarım verimliliğini artırır. Müşteriler, hem tek kartlı hem de yüksek hacimli yeniden işleme uygulamaları için pratik destek alarak istikrarlı operasyonlar ve güvenilir üretim sonuçları sağlıyor.
| Sertifikalar ve Standartlar
Her BGA Tamir İstasyonu, ısıtma tekdüzeliği, hizalama doğruluğu ve operasyonel stabilite açısından sıkı kalite denetimlerine tabi tutulur. CE, RoHS ve ISO9001 standartları kapsamında sertifikalandırılmış BR-120, uluslararası üretim gereksinimlerini karşılar. Yüksek kaliteli malzemeler ve sıkı testler, uzun vadeli güvenilirlik, istikrarlı performans ve güvenli yeniden işleme operasyonlarını garanti eder. I.C.T, tutarlı lehimleme ve bileşen onarımını destekleyen, hassas termal kontrolü koruyan BGA yeniden işleme sistemleri sunar.
| I.C.T Şirketi ve Fabrika Hakkında
I.C.T, 25 yılı aşkın deneyime sahip, SMT, DIP, Kaplama, Robot, Montaj ve BGA yeniden işleme süreçlerini kapsayan eksiksiz çözümler sunan bir elektronik üretim ekipmanı sağlayıcısıdır. Şirket içi Ar-Ge, üretim ve mühendislik ekipleriyle I.C.T, müşterilere planlama, ekipman tedariği, kurulum ve eğitimden süreç optimizasyonuna kadar destek verir. 72 ülkede 1.600'den fazla müşteriye hizmet veren I.C.T, elektronik üreticilerinin verimli, güvenilir üretim sistemleri uygulamalarına ve uzun vadeli üretim performansını sürdürmelerine yardımcı oluyor.
