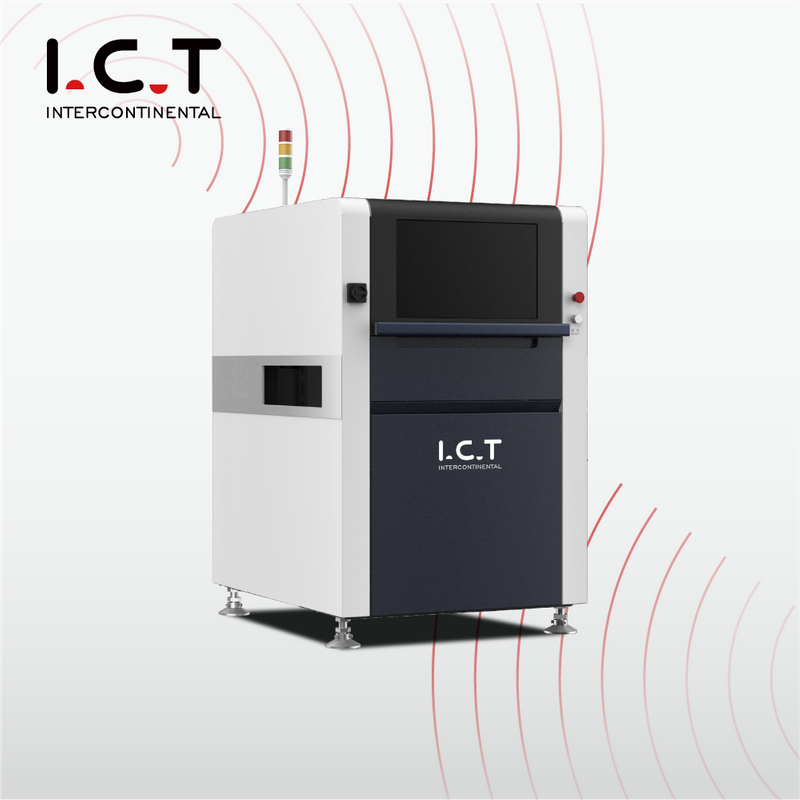

I.C.T-V5000H
I.C.T
| Miktar： | |
|---|---|
1. LOG otomatik toplama ve saklama fonksiyonu, NG uyarı/alarm fonksiyonu, Uzaktan programlama ve hata ayıklama.
2. Muayene yeteneği: yetersiz, kısa, kayan delik, lehim kaplama pimi, kirlenme, yanlış hizalama, eksik parça, çarpık, reklam panosu, yana montaj, devrilme, yanlış parça, hasarlı, şamandıra, polarite, sözde lehimleme, boş lehim, aşırı tutkal vesaire.
3. Perfect SPC, NG bilgilerini hat dışında toplar ve her türlü üretim tablosunu otomatik olarak oluşturur.
4. Olgun kontrol merkezi işlevi, net yazılım arayüzü.
5. İyi stabilite (GR&R<10% @6 Sigma,CPK>1,33(Test sapma doğruluğu ±0,25 mm'den az.
6. Test sırasında kamera hareket etti, konveyör sabitlendi. 7.PCB çarpıklık telafisi:toplam İşaret telafisi kalibrasyonu, bileşen konumu çerçeve telafisi.
| Modeli | I.C.T-V5000H |
| FOV | 15u(36*30mm)/10u(24*20mm) |
| Kamera | 5M piksel akıllı dijital endüstriyel kamera |
| Objektif | Telesentrik mercek |
| Işık | 4 renkli halka LED ışık,RGB+W |
| Muayene Öğesi | Bileşen testi, lehimleme testi |
| Mini Bileşen | 01005chip,0.3pitch IC ve Özel şekilli |
| İşletim Sistemi | Windows 7 |
| PCB Boyut | 50*50~510*600mm |
| PCB Kalınlık | 0,3 ~ 6,0 mm |
| PCB Çarpıklık | ±3,0 mm |
| PCB Ağırlık | Maksimum:3Kg |
| PCB Yükseklik | Üst:25mm, Alt:45mm ayarlanabilir |
| X/Y Sürücüsü | AC servo sürücüsü, tekrarlama doğruluğu 0,01 mm |
| platformu | Granit |
| Güç | AC220 50/60Hz,5A |
| Basınçlı Hava | 0.4 ~ 0.6Mpa |
| Ağırlık | 750Kg |
| Boyut | 940*1360*1500mm(ışık hariç) |
aoi makinesi, aoi denetimi, optik muayene, aoi sistemi, smt aoi makinesi, aoi muayene makinesi
