Türk dili  |
I.C.T-SS540
I.C.T
| Miktar： | |
|---|---|

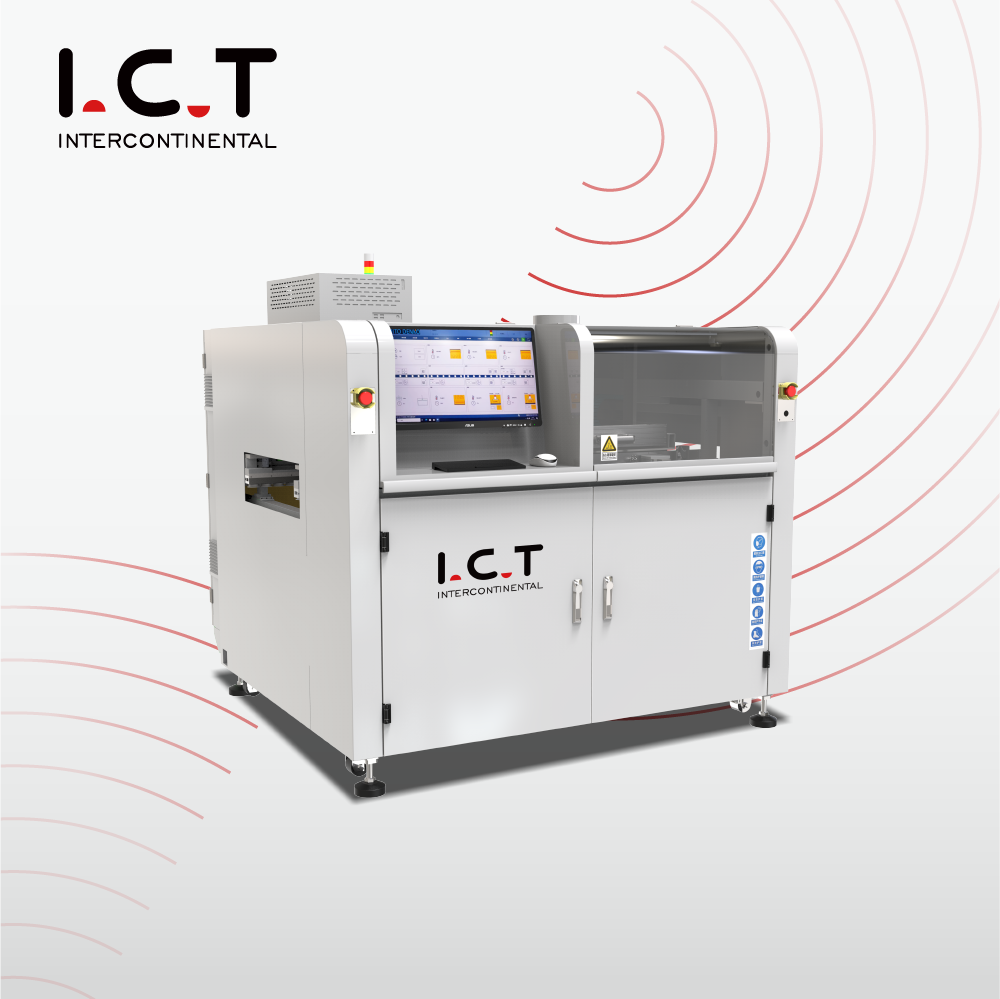

| Çevrimiçi seçici dalga lehimleme makinesi
Tamamen Dongguan'da tasarlanan ve üretilen I.C.T Çevrimiçi Seçici Dalga Lehimleme Makinesi, hız için kaliteden ödün vermeyi reddeden yüksek hacimli, yüksek karışımlı SMT fabrikalar için oluşturulmuş gerçek Seçici Lehimleme Sistemidir. PCB, hassas bir konveyör üzerinde sürekli olarak kayarken, Panasonic servoları ve doğrusal raylar tarafından çalıştırılan ultra hafif dökme alüminyum portal, akı ve lehimi tam olarak pimlere getirir. Hat içi nitrojen ısıtma, neredeyse sıfır atıkla parlak, tam filetolar oluşturur. Operatörler her ayrıntıyı (yollar, sıcaklıklar, püskürtme hacmi, dalga yüksekliği) büyük bir Windows dokunmatik ekranında kontrol eder ve anında geçiş yapmak için sonsuz programları kaydeder. Otomatik dalga kalibrasyonu, canlı CCD, Alman jet valfi ve titanyum kap, bu Çevrimiçi Seçici Dalga Lehimleme Makinesini 7/24 kar merkezine dönüştürür.
| DIP Hattı Ekipman Listesi
Alman yüksek frekanslı jet valfi, 0,02 mm'ye kadar tekrarlanabilen düşük katı maddeli akıyı (<%10) mikro noktalar halinde ateşler. Basınçlı tank ve dijital akış ölçer, tank neredeyse boş olduğunda bile basıncın sağlam kalmasını sağlar. Kalıntı hızlı çekme tepsisine düşer. Japon SMC pnömatik sistemi ve ön göstergeleri günlük kontrolleri zahmetsiz hale getirir. Otomatik bir pompa asla arzın düşmesine izin vermez. Bu flux modülü, On-line Seçici Dalga Lehimleme Makinesindeki her pedi mükemmel şekilde etkinleştirir.
Tamamen ayarlanabilir alt IR standarttır; üstten sıcak hava veya ekstra IR isteğe bağlıdır. Açık ızgara düzeni ve kalın yüksek sıcaklık yalıtımı, ısıyı tüm panele eşit şekilde yayar. Birinci sınıf ısıtıcılar ve fişli motorlar yıllarca sessiz ve aletsiz çalışır. Seçmeli Lehimleme Sistemindeki kusursuz bağlantılara hazır olarak panolar mükemmel şekilde aktive edilmiş ve stressiz bir şekilde çıkar.
Alman elektromanyetik pompası ve titanyum kabı, asla sürüklenmeyen ultra kararlı bir mini dalga üretir. N2 akışını, lehim sıcaklığını, dalga yüksekliğini ve otomatik kalibrasyonu doğrudan dokunmatik ekrandan ayarlayın. Hat içi nitrojen ayna parlaklığında filetolar sağlar ve neredeyse hiç cüruf oluşturmaz. Lazer yüksekliği kontrol eder, püskürtme uçları kendi kendini temizler ve izlenebilirlik için 900 saatlik video saklanır. Bu, her Çevrimiçi Seçici Dalga Lehimleme Makinesinin kurşun geçirmez çekirdeğidir.
SMEMA uyumlu üç bölümlü konveyör artı pnömatik yan/üst kelepçeler, lehimleme sırasında 20 kg'a kadar levhaları hareketsiz tutar. Güçlü raylar ve yüksek hassasiyetli servolar PCB'leri hat hızında sorunsuz bir şekilde hareket ettirir. Kalın veya çift taraflı düzenekler kolaylıkla temizlenir. Herhangi bir Seçmeli Lehimleme Sisteminde kesintisiz yüksek hacimli görev için üretilmiştir.
CE sertifikalı PLC, Cat-6 kablolama ve tam MES bağlantısı, ışık hızında yanıt ve toplam güvenilirlik sağlar. Kılavuzlu sihirbazlar, resim tabanlı düzenlemeler, otomatik püskürtme ucu algılama ve çok dilli menüler eğitimi saatlere indirir. Uzaktan teşhis, Çevrimiçi Seçici Dalga Lehimleme Makinesinin günün her saati kazançlı çıkmasını sağlar.
Büyük renkli dokunmatik ekran, adım adım kılavuzlar, tek dokunuşla canlı CCD önizlemesi ve sesli uyarılar, makinenin çalışmasını son derece basit hale getirir. İngilizce, Çince, Japonca veya Rusça arasında anında geçiş yapın. Özel kule ışıkları ve Wi-Fi yükseltmeleri, herkesin hattan ayrılmadan bağlantıda kalmasını sağlar.
| Şartname
| Çevrimiçi seçici dalga lehimleme makinesi | ||||
| Model | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Çevrimiçi Modüler | Sprey + Ön Isıtma ve Lehimleme | Sprey + Ön Isıtma + Lehimleme | Sprey + Ön Isıtma + Lehimleme +Lehimleme | Sprey + Ön Isıtma + Lehimleme + Lehimleme + Lehimleme |
| Lehim sistemi | ||||
| Nozul Miktarı | 1 | 1 | 2 | 3 |
| Lehim Potası Adeti | 1 takım | 1 takım | 2 takım | 3 takım |
| İkili Tencere (Opsiyon) | N/A | Seçenek | Seçenek | Seçenek |
| Lehim Potası Gücü | 2,35kw | 2,35kw | 4.70kw | 7.05kw |
| Akı Sistemi | ||||
| Akı depolama tankı | 1L | 1L | 2L | 2L |
| Akı desteği | Akı alarmı, otomatik | |||
| Püskürtme nozeri | Almanya Jet Valf (Nokta ve hat püskürtme) 1 takım | |||
| Püskürtme nozul boyutu | 130um (180um, 210um Seçeneği) | |||
| Püskürtme Hızı | 0 ~ 20mm/s | |||
| Püskürtme Memesi Hareket Hızı | 0 ~ 400mm/s | |||
| Ön ısıtma sistemi | ||||
| Ön ısıtma modu | Sıcak Hava ve IR | Sıcak Hava ve IR | Sıcak Hava ve IR | Sıcak Hava ve IR |
| Ön ısıtma alanı | U500*G500mm | U500*G500mm | U500*G500mm | U500*G500mm |
| Ön Isıtma Bölgesi | Üst sıcak hava: 2, Alt IR: 1 | |||
| Alt Ön Isıtma Gücü | Maks.12kw | |||
| Üst Ön Isıtma Gücü | Maks.6kw | |||
| Isınma Süresi | Yaklaşık 15 dakika (ayar 150°C) | |||
| Kontrol Modu | PC+PLC | |||
| Taşıma sistemi | ||||
| PCB Boyut (fikstür ile) | 120*60~500*500mm | |||
| PCB Değiştirme | Çevrimiçi | |||
| PCB Üst Açıklık | 120mm | |||
| Taşıma yüksekliği | 900 ± 20mm | |||
| Taşıma genişliği | 60 ~ 500mm | |||
| Boyut: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Ağırlık | Yaklaşık: 800kg | Yaklaşık: 1200kg | Yaklaşık: 1300kg | Yaklaşık: 1500kg |
| DIP Hattı Ekipman Listesi
Çevrimiçi Seçici Dalga Lehimleme Makinenizi I.C.T tam otomatik DIP hattıyla tamamlayın; yüksek karışımlı THT üretimi için mükemmel ortak. Anahtar teslim kurulum, hassas bileşen yerleştirme için yüksek hızlı bir DIP yerleştirme makinesi, panoları Seçici Lehimleme Sistemine sorunsuz bir şekilde besleyen SMEMA uyumlu bir dalga yükleyici, bitmiş PCB'leri gerilim olmadan yakalayan yumuşak bir dalga boşaltıcı ve son inceleme ve rötuş için tamponlu bir montaj konveyörünü içerir. Her şey modülerdir, CE sertifikalıdır ve çok sağlam güvenilirlik ve ışık hızında geçişler için şirket içinde üretilmiştir. 72 ülkedeki küresel yedek parça depoları ve yerinde desteğiyle I.C.T, yerleştirmeden seçici lehimlemeye kadar tüm delik içi prosesinizin en yüksek verimlilikte ve minimum maliyetle çalışmasını sağlar.
| Ürün Adı | DIP Hattındaki Kullanım Amacı |
|---|---|
DIP üretim hattı için bileşenleri otomatik olarak PCB'lere hassas bir şekilde yerleştirir. | |
THT eklenti işlemi sırasında PCB'lerde katı bağlantılar oluşturmak için lehimi eritir. | |
Doğru THT montajı için lehimi seçici olarak belirli alanlara uygular | |
| Dalga Sonrası Satır İçi AOI | DIP montajı yapılmış PCB üzerindeki lehim bağlantılarını ve yerleştirme kusurlarını inceler. |
| Müşteri Başarısı Videosu
2025'in başlarında Vietnamlı büyük bir kamera markası tedarikçisi, yeni Çevrimiçi Seçici Dalga Lehimleme Makinesinin nihai kabulü için uçtu. Mühendislerimiz gerçek üretim kartlarını yüklediler, müşteri CCD'de mükemmel THT eklem oluşumunu izlerken tam hızlı döngüler çalıştırdılar, ardından ekiplerine iki gün boyunca programlama, günlük bakım ve sorun giderme konularında eğitim verdiler. Sandık ulaştığı gün hacim kazanmaya %100 hazır durumda kaldılar; bu, I.C.T'ın gerçek küresel ortaklığının bir başka örneğidir.
| Profesyonel Hizmet ve Eğitim
Hat entegrasyonu ve devreye alma işlemlerinden ömür boyu destek ve yükseltmelere kadar, dünya çapında yanınızdayız. 72 ülkedeki yirmi kıdemli mühendis ve yerel ekip, ihtiyaç duyduğunuz anda yerinde veya uzaktan eğitim sağlıyor. Üç kıtadaki yedek parça depoları ve gerçek 7/24 yardım hatları, Seçici Lehimleme Sisteminizi onlarca yıl boyunca en yüksek çalışma süresinde tutar.
| Müşteri Övgüsü
Müşteriler bize mühendislerimizin sabırlı, zeki ve başarılarına gerçekten önem veren kişiler olduğunu söylüyor. Kesin akı doğruluğunu, kaya gibi sabit dalgayı ve Çevrimiçi Seçici Dalga Lehimleme Makinesinin daha yüksek verim ve sıfır yeniden işleme ile kendini amorti etme hızını seviyorlar. İhracat kasaları kusursuz bir şekilde ulaşıyor ve aynı gün içinde yapılan uzaktan onarımlar, ilk kez alıcıları dünya çapında ömür boyu ortaklara dönüştürdü.
| Endüstri Sertifikaları
Her Çevrimiçi Seçici Dalga Lehimleme Makinesi CE güvenlik sertifikasına, RoHS uyumluluğuna, ISO9001 kalite sistemine ve jet valfleri, pompalar ve lazer kalibrasyonuna ilişkin çok sayıda patente sahiptir. Dünya çapında güvenilen bu markalar, her yerde güvenebileceğiniz güvenli, yeşil, sahada kanıtlanmış teknolojiye sahip olduğunuzu kanıtlar.
| I.C.T Şirketi ve Fabrika Hakkında
2012'den beri 89 ekip üyesi, 20 özel mühendis ve 8 küresel şubeyle 12.000 m²'lik son teknolojiye sahip bir kampüse dönüştük. Her şey (Ar-Ge, imalat, montaj ve yanma testi) şirket içinde gerçekleşir. 72 ülkede 1.600'den fazla fabrikaya komple anahtar teslimi SMT ve THT çözümlerle hizmet veriyoruz ve her Çevrimiçi Seçici Dalga Lehimleme Makinesi, sıkı denetim ve kanıtlanmış kalite sistemleriyle destekleniyor.
