| I.C.T Acrab-Serisi Dalga Lehimleme
Acrab serisi dalga lehimleme, küçük tüketici kartlarından otomotiv ve endüstriyel ekipmanlarda kullanılan Büyük PCB Parçalar için Dalga Lehimleme Makinesine kadar her şeyi işlemesi gereken fabrikalar için tasarlanmıştır. Üç model 350 mm, 450 mm ve 615 mm genişliği kapsar. Dalga Lehimleme Makinesini Flux, uzun ön ısıtma, ultra kararlı çift dalga ve modüler seçeneklerle (nitrojen, üst ön ısıtma, elektrikli genişlik) entegre eder. İşletme gücü 8-10 kW'ta kalır. Aletsiz bakım, tüm pcb dalga lehimleme makinesi hattının neredeyse hiç kesinti olmadan çalışmasını sağlar.
| Özellik
Tam püskürtme düzeneği raylar üzerinde ileri doğru kayar. Kademeli motorlarla kontrol edilen iki Japon Kuroda nozulu, programlanabilir akı hacmi, açı, genişlik ve yoğunluk sağlar. Tüm parametreler kaydedilir ve tekrarlanabilir. Otomatik temizleme döngüsü ve 316 paslanmaz çelik yapı, hazneyi lekesiz tutar. Flux'lu Dalga Lehimleme Makinesi saniyeler içinde bir sonraki kart için hazırdır.
Toplam 1800 mm uzunluğunda üç bağımsız bölge. Sıcak hava konveksiyonu ve kızılötesi tüpler tüneli on beş dakika içinde 250 ° C'ye getirir. Yüksek sıcaklık yalıtım pamuğu tüm tahta yüzeyi boyunca ±2 ° C'yi korur. Her bölgede takılabilir çekmece tasarımı kullanılır; ısıtıcılar alet gerekmeden değiştirilir. Ekstra kalın paneller için isteğe bağlı üst ön ısıtma modülü anında kurulur.
Hassas zincir ve ağır hizmet tipi çift kancalı titanyum parmaklar, 615 mm genişliğe kadar olan tahtaları düşmeden taşır. Patentli senkron giriş cihazı, yükleyiciden sorunsuz aktarımı garanti eder. konveyör hız doğruluğu ±2 mm/dak. Parmaklar çalışma sırasında kendi kendini temizler. Genişlik ayarı manuel veya elektrikli. Bu sistem pcb dalga lehimleme makinesini karma üretim için mükemmel kılar.
Emaye kaplamalı tek parça döküm tencere 500-700 kg kurşunsuz lehim tutar ve asla deforme olmaz. 0,5 mm'nin altında çift dalga yüksekliği değişimi. Otomatik cüruf dönüş kanalı, atıkları sürekli olarak uzaklaştırır. Opsiyonel nitrojen sistemi oksidasyonu önemli ölçüde azaltır. Eklemler parlak ve dolgun bir şekilde ortaya çıkar. Büyük PCB Parçalar için Dalga Lehimleme Makinesi, her döngüde otomotiv kalitesinde kalite sunar.
Yüksek güçlü üst konveksiyon fanları dalganın hemen ardından etkinleşir. İsteğe bağlı alttan zorlamalı soğutma, çok katmanlı panoları yönetir. PCB sıcaklığı termal şok olmadan hızla düşer. Lehim yüzeyi donarak pürüzsüz ve parlak hale gelir. Kartlar manuel kullanım için yeterince soğuk çıkıyor. Dalga lehimleme işlemi sıfır hata ve sıfır bileşen gerilimi ile sona ermektedir.
Büyük dokunmatik ekran gerçek zamanlı sıcaklık eğrilerini gösterir. PID+SSR kontrollü PC+PLC, parametreleri tam olarak kilitler. Bekleme modu, duraklamalar sırasında kalay oksidasyonunu azaltır. Eksiksiz alarm geçmişi ve acil durum manuel iletimi. CE/UL sertifikalı. Operatörler pcb dalga lehimleme makinesini tek vardiyada ustalaştırır ve onu yıllarca güvenle çalıştırır.
| DIP Hattı Ekipman Listesi
| Model | Acrab 350 | Acrab 450 |
| Boyut (mm) | 4420X1420X1750 | 4420X1520X1750 |
| Güç kaynağı | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| Başlatma Gücü | 33 kW | 33 kW |
| Çalışma Gücü | 8kw | 8kw |
| Kontrol sistemi | PC+PLC | PC+PLC |
| Ön Isıtma Bölgesi | 3 | 3 |
| Ön Isıtma Uzunluğu | 1800mm | 1800mm |
| Ön Isıtma Sıcaklığı | (Oda Sıcaklığı)-250°C | (Oda Sıcaklığı)-250°C |
| PCB Genişlik(mm) | 50-350mm | 50-450mm |
| Parmak | Yay Basma Parmağı (Standart); Seçenek: Yay Basma Parmağı, Ördek Ağız Parmağı | |
| Lehim Potası Kapasitesi | Kurşunsuz 500kg | |
| Makine Ağırlığı(kg) | Yaklaşık 1600kg | Yaklaşık 1900kg |
* I.C.T kalite ve performans üzerinde çalışmaya devam eder, özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.
| DIP Hattı Ekipman Listesi

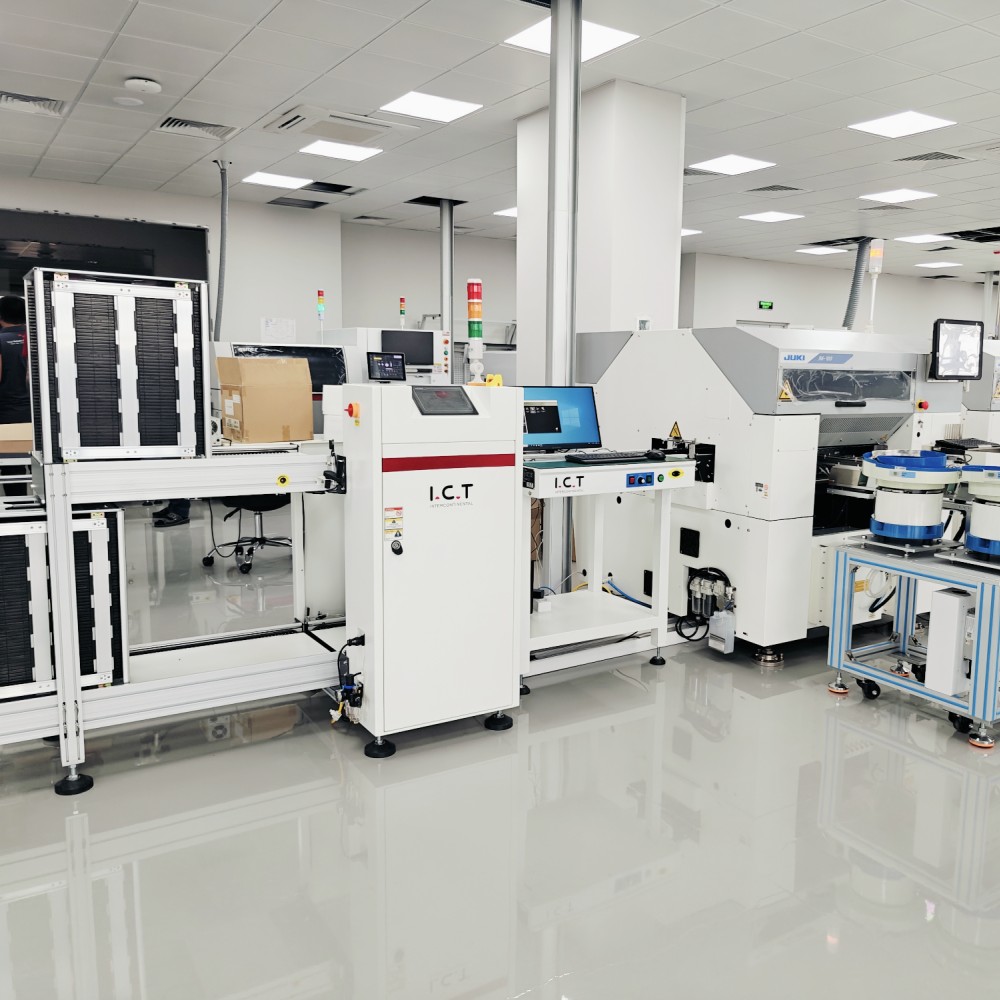

I.C.T yüksek verimli delik içi montaj için eksiksiz ve esnek bir DIP üretim hattı sağlar. Sistem, hassas bileşen yerleştirme için otomatik yerleştirme makinesi, sorunsuz PCB aktarımı için dalga yükleyici ve boşaltıcı, güvenilir dalga lehimleme makinesi ve son inceleme ve test için montaj bant hattını içerir. Modüler tasarım, kolay düzen değişikliklerine ve gelecekteki yükseltmelere olanak tanır. İstikrarlı performans, düşük arıza oranı ve küresel I.C.T ekibinin tam desteğiyle bu DIP hattı, fabrikaların işçilik maliyetini azaltmasına, verimi artırmasına ve farklı üretim taleplerini hızlı bir şekilde karşılamasına yardımcı olur.
| Ürün Adı | DIP Hattındaki Kullanım Amacı |
|---|---|
| Otomatik Ekleme Makinası | DIP üretim hattı için bileşenleri otomatik olarak PCB'lere hassas bir şekilde yerleştirir. |
THT eklenti işlemi sırasında PCB'lerde katı bağlantılar oluşturmak için lehimi eritir. | |
Doğru THT montajı için lehimi seçici olarak belirli alanlara uygular | |
DIP montajı yapılmış PCB üzerindeki lehim bağlantılarını ve yerleştirme kusurlarını inceler. | |
Kart giriş makinesi ve kart çıkış makinesi | |
| DIP Çevre Birimi | DIP üretim hattının çevre ürünleri |
| Müşteri Başarısı Videosu
2023 yılında I.C.T, Meksika'daki büyük bir otomotiv elektroniği üreticisine eksiksiz bir dalga lehimleme hattını başarıyla teslim etti. Pakette Acrab-350 dalga lehimleme makinesi, dalga yükleyici, dalga boşaltıcı, THT yerleştirme ekipmanı ve tam konveyör sistemi yer alıyordu. Mühendislerimiz, varışlarından sonraki iki hafta içinde, yerinde kurulum, elektrik bağlantısı, proseste hata ayıklama ve kapsamlı operatör eğitimini gerçekleştirmek için geldiler. Bir haftalık yoğun devreye alma ve parametre optimizasyonundan sonra tüm hat, iki farklı otomotiv PCBA tipinde %99,7 oranında istikrarlı bir ilk geçiş verimi elde etti. Müşteri tam kabulü onayladı ve sürekli destek için yerel servis ekibimize güvenmeye devam ediyor.
| Uzman Hizmetler ve Eğitim
I.C.T gerçek tek noktadan hizmet sunar: fabrika yerleşim tasarımı, ekipman teslimatı, kurulum, eğitim, süreç optimizasyonu, yedek parça temini ve ömür boyu teknik destek. Sekiz denizaşırı ofisteki yirmi mühendis 24 saat yanıt veriyor. Dünya çapındaki müşteriler daha yüksek verim, daha düşük işletme maliyeti ve ortaklığımıza tam bir güven duyduklarını bildiriyorlar.
| Müşteri Görüşleri
Müşteriler, I.C.T'ın eksiksiz anahtar teslimi yeteneğini, anında küresel teknik desteğini, güvenilir uzun vadeli ekipman performansını, kapsamlı eğitim programlarını ve teslimattan sonra da devam eden ortaklığından sürekli olarak övgüyle söz ediyor.
| Kalite Sertifikaları
Her I.C.T dalga lehimleme makinesi CE, RoHS, ISO9001:2015 sertifikasına ve çok sayıda buluş patentine sahiptir. Her ünite, sevkıyattan önce Dongguan fabrikamızda 72 saatlik tam yük testine ve ayrıca ayrıntılı kalite denetimine tabi tutulur.
| I.C.T Şirketi ve Fabrika Hakkında
2012 yılında Çin'in Dongguan kentinde kurulan I.C.T, SMT ve DIP üretimi için güvenilir bir tam fabrika çözüm ortağı haline geldi. Yaklaşık 90 çalışan ve 20 mühendis, 12.000 m²'lik modern bir tesiste faaliyet göstermektedir. Temel ekipmanları kendi bünyemizde tasarlıyor ve üretiyoruz, 25 yıldan fazla birleşik endüstri deneyimine hizmet veriyoruz, 72 ülkede 1.600'den fazla müşteriye sekiz denizaşırı satış ve servis merkezi aracılığıyla hizmet veriyoruz. Tek dalga lehimleme istasyonundan komple anahtar teslimi hatlara kadar, ilk günden son panele kadar müşterilerimizin yanında oluyoruz.
