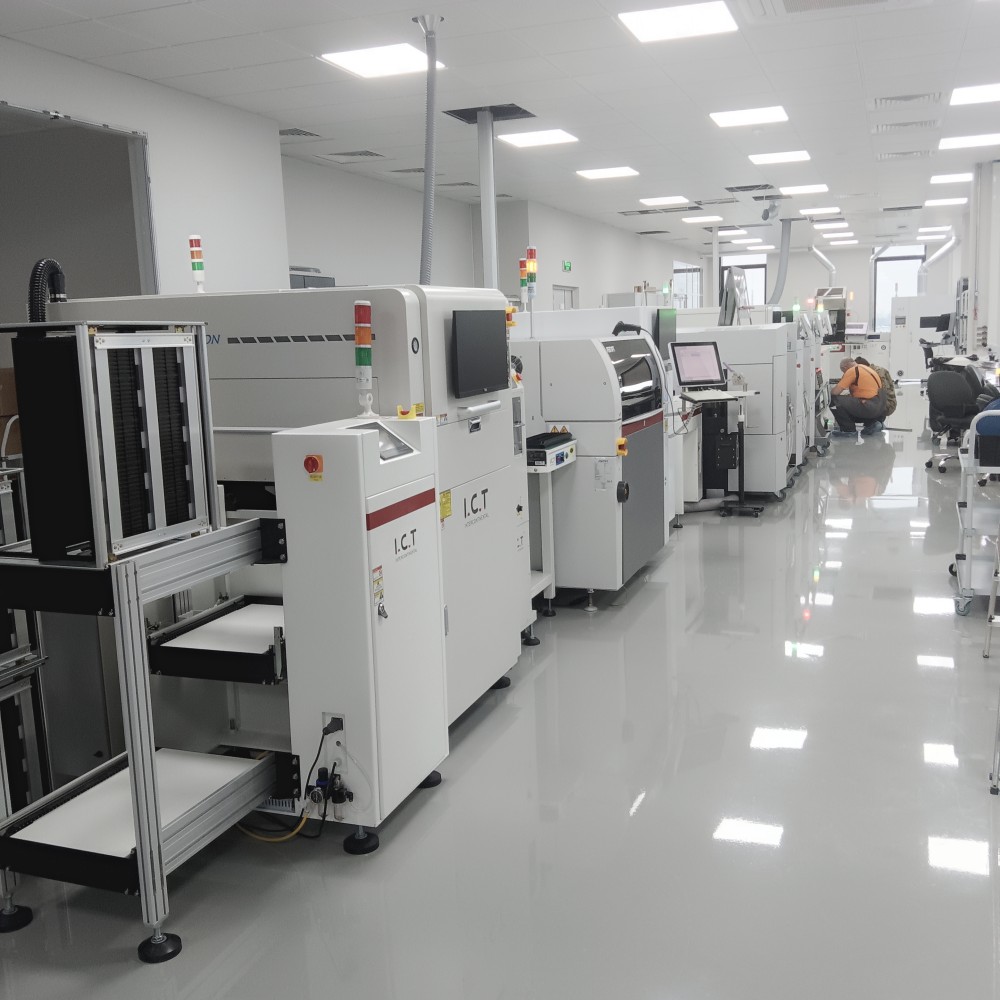

| Yüksek kaliteli PCBA üretim hattı
Yüksek kaliteli PCBA üretim hattı sabit çıkış ve temiz kalite için üretilmiştir. Parçaları özenle yerleştirir ve geri dönme sabit tutar. Hat yeni bitkilere ve yükseltmelere uyuyor. Bir hücre ile başlayabilir ve daha fazlasını ölçeklendirebilirsiniz. I.C.T, yazıcılardan ve pick-and-yerinden yeniden akışa, AOI ve taşıma sistemlerine global destek ve eğitim ile tam SMT satır makineleri sağlar. Bu, yüksek kaliteli PCBA üretim hattı kurulumunu basitleştirir ve kesinti düşük tutar.
| Özellik
Otomatik İş Akışı
PCBA Üretim Hattı, yükleyiciden boşaltıcıya kadar durmadan çalışır. Tahta yükleme ve temizleme ile başlar. Yazıcı lehim pastasını doğru şekilde ekler. JUKI makinesi parçaları hızlı bir şekilde yerleştirir. Fırın lehimlerini sıkıca yeniden akıtın. AOI kaliteyi kontrol eder. NG/OK boşaltıcı panoları sıralar. Bu akış hızı artırır ve hataları azaltır. Tam otomatik hat, otomatik kontrolörler gibi karmaşık ürünleri yönetir.
SMD Yerleştirme Teknolojisi
PCBA Üretim Hattımızdaki JUKI alma ve yerleştirme özelliği hassasiyet sağlar. Küçük parçaları PCB'lara hızlı bir şekilde yerleştirir. Yüksek hız seri üretime uygundur. Makine sorunsuz aktarım için konveyörlerle çalışır. Küçükten büyüğe panoları destekler. Bu teknoloji, LED veya telefon montajındaki kusurları azaltır.
Reflow Fırın Verimliliği
Hattaki yeniden akışlı fırın, levhaları eşit şekilde ısıtır. Bileşenleri zarar vermeden güçlü bir şekilde lehimler. Çok bölgeli kontrol sıcaklığı sabit tutar. Lehimi ayarlamak için soğutma konveyörü takip eder. Bu adım, güvenilir çıktı için anahtar teslimi PCBA Üretim Hattına uygundur. Düşük enerji kullanımı maliyetten tasarruf sağlar.
Muayene ve Test
AOI lehimlemeden sonra panoları tarar. Eksik parça gibi hataları bulur. SPI yerleştirmeden önce yapıştırmayı kontrol eder. DIP kısmındaki ICT test cihazı işlevleri doğrular. NG panoları konveyörü reddetmeye gidiyor. Bu, otomatik LED ampul montaj hattında yüksek kalite sağlar.
Esnek Hat Seçenekleri
Yarı otomatik veya tam otomatik PCBA Üretim Hattını seçin. Yarı otomatik, ampul gibi küçük eşyalara uygundur. Tam otomatik, oto elektroniklerini yönetir. Yerleşim çizimi alanı planlamaya yardımcı olur. Hatlar fabrikanızın ihtiyaçlarına uyum sağlar.
| Şartname
| Kategori | Proje | Detayları |
|---|---|---|
| Fabrika Düzeni Gereksinimleri | Fabrika Hava Devresi Düzeni | Fabrika hava kaynağını veya ayrı yağsız basınçlı hava makinesini kullanın. Basınç 7kg/cm²'den büyük olmalıdır. |
| Fabrika Elektrik Düzeni | Tek fazlı AC220 (220±10%, 50/60Hz) Üç fazlı AC 380V (380±10%, 50/60Hz) | |
| Fabrika Egzoz Düzeni | Egzoz kanalının minimum akış hızı dakikada 500 fit küptür (14,15m³/dak) | |
| Fabrika Aydınlatma Düzeni | Fabrikadaki ideal aydınlatma 800~1200LUX'tur, en azından 300LUX'tan az değildir. | |
| Fabrika Sıcaklık Düzeni | Üretim atölyesinin ortam sıcaklığı 23±3°C, genellikle 17~28°C ve bağıl nem %45~%70 RH'dir. | |
| Malzeme Hazırlama | Malzeme Listesi Listesi | PCBA Üretim Hattı montajı için gereken tüm parçaları ve miktarları listeleyin. |
| CAD Dosyası | PCB düzeni ve makine kurulumunu planlamak için dijital tasarım dosyası. | |
| Gerber Dosyası | PCB üretim ve yazdırma şablonu için standart dosya. | |
| Lehim Pastası | Bileşenleri yazıcıya yerleştirmeden önce pedlere uygulanan malzeme. | |
| SMD Bileşen Malzemeleri | Yerleştirme için çipler ve dirençler gibi yüzeye monte parçalar. | |
| Endüstriyel Alkol | Kurulum işlemi sırasında panoları ve şablonları temizlemek için kullanılır. | |
| Ekleme Kemeri | Hattı durdurmadan besleyici makaralarını bağlamak için bant. | |
| stensil | Lehim pastasını doğru şekilde basmak için delikli metal levha. |

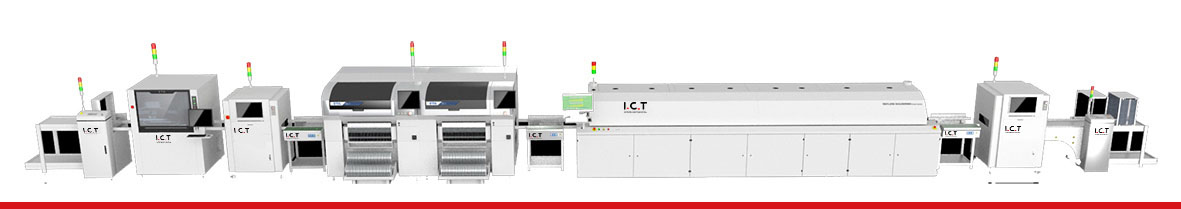

| SMT Hat Ekipman Listesi
Yüksek Kaliteli PCBA Üretim Hattımız, verimli ve hassas PCB montajı için gelişmiş ekipmanlara sahiptir. Tam otomatik SMT hattı bir yükleyici, doğru lehim pastası uygulaması için bir otomatik yazıcı, hassas bileşen yerleştirme için bir al ve yerleştir makinesi, güvenilir lehimleme için bir yeniden akış fırını ve kapsamlı kusur denetimi için bir AOI sistemi içerir. Bu Yüksek Kaliteli PCBA Üretim Hattı, çeşitli endüstri gereksinimlerini karşılayarak sorunsuz çalışma, yüksek güvenilirlik ve düşük maliyetli SMT montajı sağlar.
| SMT Satırındaki | Ürün Adı Amacı |
|---|---|
| PCB yükleyici | Otomatik olarak çıplak PCB'ları satıra yükler. |
| Lehim macun yazıcı | Lehim pastasını PCB pedlere doğru bir şekilde yazdırır. |
| Seç ve Yer Makinesi | Bileşenleri PCB'lere hassas bir şekilde bağlar. |
| Akıntı fırını | Sağlam eklemler oluşturmak için lehimi eritir. |
| AOI makine | Lehim bağlantılarını ve yerleştirme kusurlarını inceler. |
| SPI Makine | Lehim pastasının yüksekliğini ve kalitesini kontrol eder. |
| İzlenebilirlik ekipmanı | Üretim verilerini kaydeder ve izler: Lazer Markalama Makinesi/ Etiket Yerleştirici /Mürekkep Püskürtmeli Yazıcı |
| Müşteri Başarısı Videosu
ABD'li bir müşterinin Yüksek Kaliteli PCBA Üretim Hattını çalışırken gösteren videomuzu izleyin. Gelişmiş SMT montaj hatları, uçak koltukları için USB kontrol cihazları, kulaklıklara güç sağlamak, oyun sistemleri ve ekranlar üretiyor. Video, Yüksek Kaliteli PCBA Üretim Hattımızın kusursuz kurulumunu ve verimli çalışmasını göstererek Çin merkezli SMT çözümümüzün havacılık elektroniği gibi zorlu endüstriler için nasıl güvenilir, yüksek performanslı sonuçlar sunduğunu vurguluyor.
| Kurulum ve Eğitim Başarısı
I.C.T mühendislerimiz, Yüksek Kaliteli PCBA Üretim Hattını kurmak ve hata ayıklamak için bir müşterinin fabrikasını ziyaret etti. Kurulumu tamamladıktan sonra müşterinin ekibine kapsamlı bir eğitim vererek sorunsuz çalışmayı sağladılar. Ekip bir grup fotoğrafıyla kutlama yaptı; gülümsemeleri, verimli Yüksek Kaliteli PCBA Üretim Hattından ve düşük SMT montaj hattı maliyetiyle yüksek performans sağlayan olağanüstü hizmetimizden duydukları memnuniyeti yansıtıyordu.
| Müşteri Yorumları
Müşteriler, olağanüstü kalitesi ve güvenilirliği nedeniyle Yüksek Kaliteli PCBA Üretim Hattımızdan övgüyle söz ediyor. Mühendislerimizi satın alma öncesi hızlı destek ve satın alma sonrası hızlı çözümler için takdir ediyorlar. Birçoğu ekipmanlarımızın dayanıklılığını ve kesintisiz SMT hat kurulum sürecini vurguluyor ve hizmetimizin ve Çin merkezli Yüksek Kaliteli PCBA Üretim Hattımızın beklentileri aşarak daha hızlı ve daha verimli üretime olanak sağladığını belirtiyor.
| Sertifikamız
PCBA Üretim hattımız, her makine için güvenlik ve kaliteyi garanti eden CE sertifikalarıyla sıkı standartlara uygundur. Süreçlerimiz için ISO9001 sertifikasını koruyoruz ve yenilikçi ekipman tasarımlarımız için çok sayıda patente sahibiz; bu da PCBA montaj hattı çözümleri sunmada mükemmelliğe olan bağlılığımızı gösteriyor.
| Sertifikamız
22 yılı aşkın deneyime sahip, SMT çözümlerinde güvenilir bir lider olan I.C.T, LED, otomotiv ve tüketici elektroniği gibi endüstriler için kurulumdan eğitime kadar kapsamlı destekle SMT Üretim Hatları sunmaktadır. Çin merkezli üç fabrikamız, uygun maliyetli PCBA Üretim Hattı sağlayarak güvenilir ekipman ve önemli miktarda SMT montaj hattı maliyet tasarrufu sağlıyor. Küresel hizmetle, Çin merkezli SMT Montaj Hattınızın sorunsuz çalışmasını garanti ederek olağanüstü değer ve kalite sağlıyoruz.
| SSS
S1: Yüksek kaliteli bir PCBA üretim hattı küçük başlayabilir ve daha sonra genişleyebilir mi?
Evet. Bir çekirdek setle başlayın ve siparişler büyüdükçe daha fazla modül ekleyin.
S2: Ne kadar hızlı yaşayabiliriz?
Çoğu site, güç ve hava hazır olduktan hemen sonra ve personelin eğitimini bitirdikten hemen sonra tahtalar oluşturur.
S3: Süreç tarifleri sunuyor musunuz?
Başlangıç baskısı, yer ve yeniden akış dosyalarını, AOI kurallarını ve ipuçlarını paylaşıyoruz.
S4: Hangi tahta boyutlarını halledebilirsiniz?
Tüketici için ortak boyutları, LED ve ayarlamak için oda ile endüstriyel panoları destekliyoruz.
S5: Hizmet yerel mi yoksa uzak mu?
İkisi birden. Global Hizmet Ağımız aracılığıyla uzaktan yardım ve yerinde ziyaretler sunuyoruz.
Yüksek Kaliteli PCBA Üretim Hattı için teklif vermeye hazır mısınız? Bize pano boyutunu, hedef UPH'yi, parça karışımını ve bütçenizi bildirin. Teslim süresi ve teslimat adımlarını içeren net bir plan göndereceğiz.
