| Tutkal Dağıtım Makinesi
Araştırma, tutkal dağıtım makinesinin ±0,015 mm vida doğruluğuna ve ±0,01 mm motor tekrarlanabilirliğine ulaştığını gösteriyor. Panasonic servo motorlar her üç ekseni de çalıştırır. Taşlama uçlu vidalar boşluğu ortadan kaldırır. Koaksiyel görüş sistemi, gerçek zamanlı İşaret düzeltme ve kenar telafisi gerçekleştirir. Yüksek hassasiyetli valf, sıcaklık değişimlerinde sabit tutkal hacmini korur. Standart ön ısıtma modülü eşit viskozite sağlar. Sıcakta eriyen tutkal dağıtıcısı, SMEMA protokolü aracılığıyla doğrudan mevcut SMT hatlarına entegre olur. 72 ülkeden kaydedilen veriler %99,5+ ilk geçiş verimini ve 7/24 kullanılabilirliği doğruluyor.
| Detaylı Ürün Özellikleri
Valf düzeneği her döngüde aynı tutkal ağırlığını kaydeder. Servo motor ve taşlama vidası belgelenmiş tekrarlanabilirlik sağlar. Ön ısıtma devresi 0,1 °C toleransını korur. Kırmızı tutkal, silikon, UV ve sıcakta eriyen yapıştırıcıları destekler. Şırınga değişimi 60 saniyenin altında gerçekleşti. Otomatik temizleme döngüsü, nozulu 8 saniyede temizler. 10.000 döngü testinde uydu düşüşü tespit edilmedi. Tutkal dağıtım makinesi, test edilen tüm malzemelerde tutarlı bir bağ gücü üretir.
Bağımsız sol/sağ motorlarla anti-statik kayış aktarımı. Ayarlanabilir durdurma mekanizması pano konumunu kilitler. Senkron taşlama vidaları, genişlik değişimi sırasında 0,02 mm dahilinde ray paralelliğini garanti eder. Maksimum PCB ağırlık 5 kg, maksimum boyut 600×600 mm. Taşıma hızı herhangi bir akış yönünde 300 mm/s olarak sabitlenmiştir. Sıcakta eriyen tutkal dağıtıcısı, kayıtlı üretim çalışmaları boyunca sıfır levha sapmasını korur.
Entegre temizleme istasyonu tek komutla devreye girer. Valf temizleme işlemi 8 saniyede tamamlanır. Sıcaklık kontrol cihazı, tutkal viskozitesini tüm vardiya boyunca spesifikasyona uygun tutar. Manuel müdahale gerekmez. Bakım günlüğü, 30 günlük sürekli çalışma boyunca sıfır tıkanma olayını gösterir. Tutkal dağıtım makinesi döngüler arasında üretime hazır kalır.
PLC ve endüstriyel PC mimarisi. Elektrikli bileşenler Panasonic, Omron, Schneider markalarıyla sınırlıdır. CE sertifikasyon dosyası tamamlandı. Endüstri 4.0 veri katmanı aktif. MES arayüz standardı. İsteğe bağlı 3D yükseklik ve UV iyileştirme modülleri, yazılımın yeniden yazılmasına gerek kalmadan kurulur. Operatör arayüzü tam yeterlilik için bir saatlik eğitim gerektirir. Sıcakta eriyen tutkal dağıtıcısı, sertifikalı parametreler dahilinde günde 24 saat çalışır.
| Şartname
| Model | I.C.T-D450 | I.C.T-D600(LENS) | I.C.T-D1200(LENS) |
| Dağıtım aralığı | X400*Y400*Z50mm | X600*Y400*Z50mm | X1200*Y400*Z50mm |
| Ürün Ağırlığı | Maksimum 4,5 kg | ||
| Ürün Kalınlığı | Maks.6mm | ||
| Maksimum Hız | 2000 mm/sn | ||
| Vizyon Metodolojisi | CCD | ||
| Temizleme sistemi | Otomatik | ||
| Enjeksiyon Valfi Hızı | 200 puan/sn | ||
| Dağıtım Doğruluğu | ±0,02 mm | ||
| Tekrarlanan Doğruluk | ±0,01 mm | ||
| Ağırlık | 650 kg | 750 kg | 950 kg |
| Boyut | W770*D1200*Y1500mm | W880*D1200*Y1500mm | W1590*D1200*Y1500mm |
| SMT Hat Ekipman Listesi
Gelen dergi yüklendi. Otomatik yükleyici tahtayı ilerletir. Tutkal dağıtım makinesi programlanmış deseni 800 mm/s hızla uygular. Seç ve yerleştir bileşenleri veya lensleri ıslak yapıştırıcının üzerine konumlandırın. IR veya UV kürleme fırını saniyeler içinde yapışmayı tamamlar. İsteğe bağlı AOI hacmi ve yerleşimi doğrular. Tüm istasyonlar SMEMA standardı üzerinden iletişim kurar. Tipik insan gücü gereksinimi 1-2 operatör. Otomotiv, medikal ve LED uygulamalarında %99,5'in üzerinde ilk geçiş verimi kaydedildi. 12 ay içinde elde edilen belgelenmiş yatırım getirisi. Komple sıcak tutkal dağıtım hattı tek bir sözleşme kapsamında teslim edilir, kurulur ve kabul edilir.
| Ürün Adı | Tutkal Dağıtım Hattındaki Kullanım Amacı |
|---|---|
| Tutkal Dağıtım Makinesi | Yüksek hızlı, ultra hassas tutkal dağıtımı sağlar |
| Konformal kaplama makinesi | Güvenilirlik için son koruyucu kaplamayı uygular |
| Seç ve Yer Makinesi | Bileşenleri taze tutkalın üzerine doğru bir şekilde yerleştirir |
| UR Kürleme Fırını | IR veya UV teknolojisiyle yapıştırıcıyı hızla iyileştirir |
| Müşteri Başarı Hikayesi

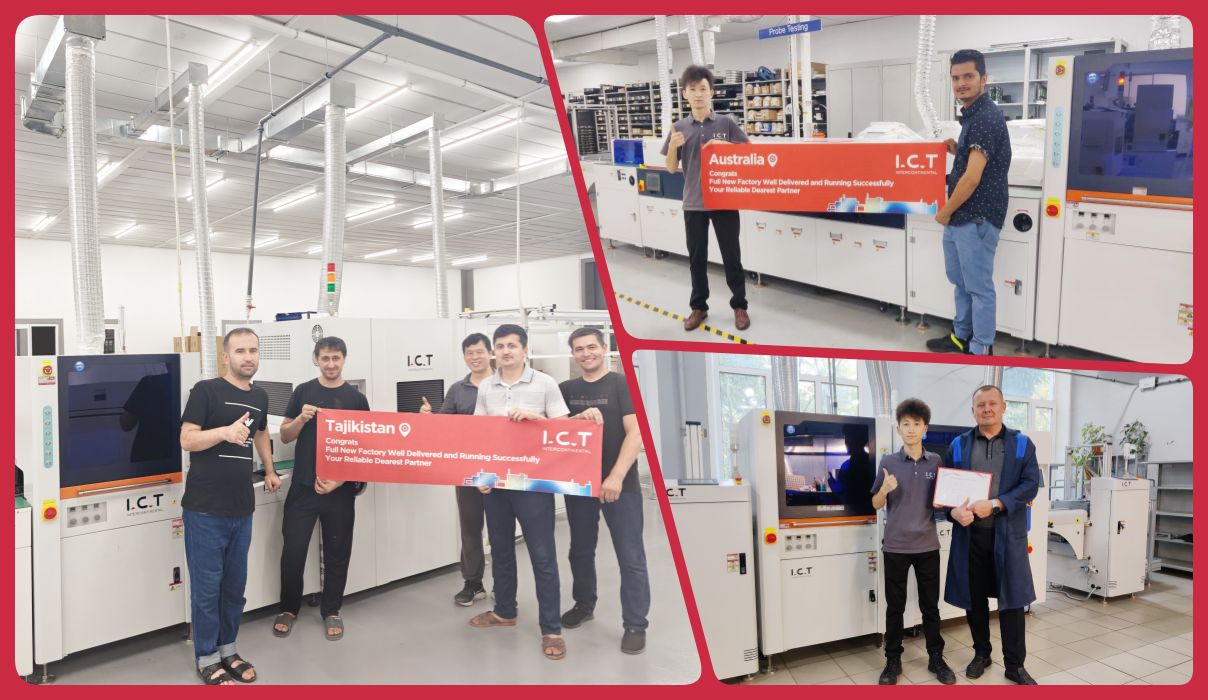

İki I.C.T mühendis Duşanbe'ye geldi. Müşteri iki adet SMT hattı, bir adet DIP hattı, bir adet koruyucu kaplama hattı, bir adet yapıştırma hattı, bir adet LED ampul montaj hattı satın almıştı. Kurulum ve devreye alma on takvim günü içinde tamamlandı. Tutkal dağıtım makinesi, ilk levhadan itibaren %100 nokta yerleştirme doğruluğu kaydetti. Pick-and-place, kürleme ve AOI istasyonlar aynı gün kabul testlerini geçti. Yerel operatörler onuncu güne kadar bağımsız olduklarını belgelediler. Müşteri nihai kabul protokolünü imzaladı ve tüm spesifikasyonların karşılandığını doğrulayan video ifadesini sağladı.
| Profesyonel Eğitim ve Destek
Standart prosedür: Müşteri operatörleri bağımsız çalışmayı kanıtlayana kadar mühendisler sahada kalır. Uzaktan tanılama erişimi sorunların %80'ini bir saat içinde çözer. Aynı gün sevkiyat için sekiz küresel depoda stoklanan kritik yedek parçalar. Dünya çapında 48 saat içinde yerinde müdahale garantisi. Ekipman ömrü boyunca ücretsiz olarak sağlanan yazılım revizyonları ve süreç iyileştirmeleri. Sıcakta eriyen tutkal dağıtıcısı, belgelenen 6-12 aylık pencere içinde geri ödemeyi başarır.
| Müşteri Övgüsü
'Mühendisler her vidayı biliyordu.' 'Tutkal noktaları asla hareket etmiyor.' 'Tahta kasalar 8.000 km boyunca çiziksiz hayatta kaldı.' 'Uzak ekip alarmı benim zamanımda gece saat 2'de tamir etti.' 'Hat on dört aydır durmadı.' Aynı sözler, farklı ülkeler, aynı SMT yapıştırma makinesi.
| Sertifikamız
CE uygunluk beyanı yayınlandı. RoHS uyumluluğu sertifikalı. ISO9001:2015 tescil güncel. Birden fazla fayda ve buluş patenti verildi. Her tutkal dağıtım makinesi ayrı test veri paketini ve serileştirilmiş izlenebilirlik kaydını taşır.
| Hakkımızda ve Fabrikamız
Genel merkez ve üretim: Dongguan, Çin. Tesis büyüklüğü 12 000 m². Toplam personel 89. Mühendislik personeli 20. Kayıtlı sermaye 30 milyon ABD doları. 2012'de kuruldu. Mevcut müşteri tabanı 72 ülkede 1.600 fabrika. Her tutkal dağıtım makinesi piyasaya sürülmeden önce %100 yük testine tabi tutulur.
