YSM40R
I.C.T
| Miktar： | |
|---|---|
| Verimli Yüksek Hızlı PCB Montaj
YSM40R, modern SMT üretim hatlarında hızlı, hassas montaj için tasarlanmış yüksek performanslı bir Yamaha SMT alma ve yerleştirme makinesidir. Çift veya tek şeritli kartları işlemek üzere tasarlanan sistem, ultra küçük 0201 yongalarından daha büyük parçalara kadar bileşenleri destekler. Kompakt kaplama alanı ve gelişmiş besleme sistemleriyle YSM40R, kesintisiz üretim, yüksek yerleştirme doğruluğu ve olağanüstü esneklik sağlayarak, onu verimlilik ve yüksek kaliteli çıktı hedefleyen elektronik üreticileri için ideal bir çözüm haline getiriyor.
| Ürün Özellikleri
1. Ultra Yüksek Hızlı Yerleştirme

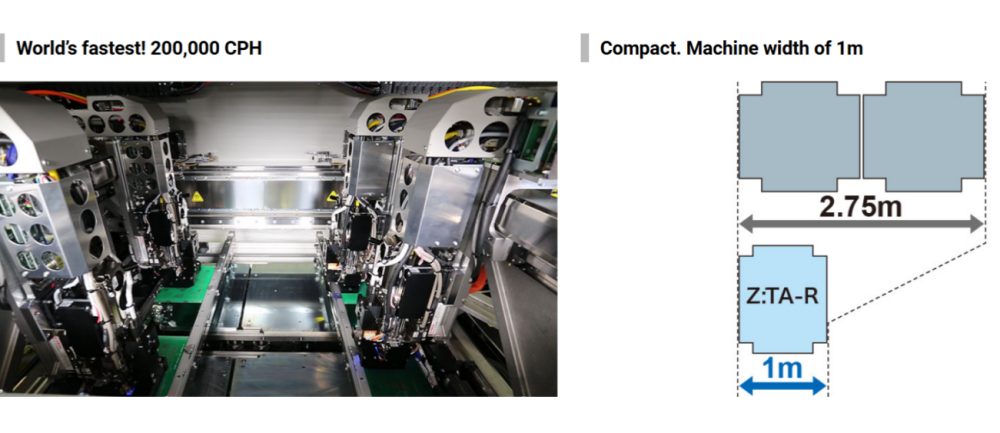

YSM40R, 4 ışınlı konfigürasyonu kullanarak 200.000 CPH'ye kadar ulaşır. Gelişmiş döner başlığı, bileşenlerin hızlı alınmasını ve yerleştirilmesini sağlayarak, yüksek doğruluğu korurken üretim süresini kısaltır. Bu hız, yüksek hacimli elektronik üretimi ve esnek hat operasyonları için idealdir.
2. Esnek Bileşen Kullanımı
0201 metrik yongalardan daha büyük konektörlere kadar bileşenleri destekleyen YSM40R, birden fazla bileşen boyutunu ve türünü barındırır. Makine, çeşitli PCB boyutlara ve üretim taleplerine uyum sağlayarak minimum düzeyde değişiklik ve yüksek verimlilik sağlayarak tek veya çift hatlı çalışma sağlar.
3. Yenilikçi Besleyici Sistemi
Süper yükleme besleyici, minimum aksama süresiyle sürekli bileşen beslemesine olanak tanır. Modüler besleyici ve besleme cihazı seçenekleriyle birlikte operatörler, farklı üretim formatları için kurulumları hızlı bir şekilde yeniden yapılandırabilir, böylece sorunsuz çalışmayı sürdürürken esnekliği en üst düzeye çıkarabilir.
| Şartname
| Model | 4-Işınlı, 4-Başlı Özel. (YSM40R-4) | 2-Işın, 2-Kafalı Özel. (YSM40R-2) |
| Uygulanabilir PCB | L700×G460mm ila L50×G50mm | |
| Hız | 200.000CPH (RS kafasını kullanırken) | 58.000CPH (MU kafasını kullanırken) |
| Uygulanabilir bileşenler | 0201* ila □6,5 mm (Yükseklik 2,0 mm veya daha az) *seçenek 03015 - 45×60m (Yükseklik 15mm veya daha az) | 0402 ila 45×100 mm (Yükseklik 15 mm veya daha az) 0603 ila 45×100 mm (Yükseklik 25,5 mm veya daha az) |
| Montaj doğruluğu | +/-35μm (25μm) Cpk ≧1,0 (3σ) | +/-40μm (30μm) Cpk ≧1,0 (3σ) |
| Bileşen türlerinin sayısı * 8mm genişlikte bant dönüşümü | Maks. RS kafalı 80 besleyici Maks. MU kafalı 88 besleyici Maks. RS x 2 + MU x 2 kafalı 84 besleyici | MU veya FL kafalı 92 besleyici |
| Güç kaynağı | 3 Fazlı AC 200/208/220/240/380/400/416V +/-%10 | |
| Hava besleme kaynağı | Temiz ve kuru durumda 0,45MPa veya daha fazla | |
| Dış boyut | U1.000×G2.100×Y1.550mm | |
| Ağırlık | Yaklaşık. 2.100 kilo | |
* Teknik özellikler ve görünüm önceden haber verilmeksizin değiştirilebilir.
| SMT Hat Ekipman Listesi
Σ-G5SⅡ genellikle lehim pastası yazıcısı, SPI inceleme sistemi, yeniden akış fırını, AOI inceleme makinesi ve PCB taşıma ekipmanı dahil olmak üzere I.C.T, müşterilerin dünya çapında verimli ve ölçeklenebilir elektronik üretim sistemleri oluşturmasına yardımcı olmak için SMT, DIP, kaplama ve akıllı fabrika otomasyon çözümlerini kapsayan tam hat entegrasyonu sağlar. eksiksiz bir SMT üretim hattına entegre edilir.
I.C.T ayrıca Σ-F8S ve Σ-G5SⅡ modelleri de dahil olmak üzere çok çeşitli Yamaha SMT alma ve yerleştirme makineleri sunmaktadır. Bu sistemler değişen hızlar, kafa konfigürasyonları ve bileşen işleme seçenekleri sunarak elektronik üreticilerinin küçük, orta veya yüksek hacimli üretim için ideal çözümü seçmesine olanak tanır. Tüm makineler tam SMT hatlarla sorunsuz bir şekilde entegre olup, tüm modellerde tutarlı kalite ve üretim verimliliği sağlar.
| Müşteri Başarısı Videosu
Kazakistan'da I.C.T, SMT yükleyici, tam otomatik yazıcı, yeniden akış fırını, konveyör ve çevrimdışı AOI dahil olmak üzere güç kaynağı üretimi için tam bir SMT hattını başarıyla teslim etti. I.C.T mühendisleri yerinde kurulum ve eğitim sağlayarak hattın optimum performansa ulaşmasını sağladı. Müşteri ekipman kalitesini ve desteğini övdü: 'Tüm makineler Çin'dendir I.C.T. İyi kalite ve fiyat. Bu hattı inşa ettiğiniz ve bizi bu makineleri kullanma konusunda eğittiğiniz için Andy ve Billy'ye teşekkür ederiz.'
| Servis ve Eğitim Desteği
I.C.T, tüm SMT hatları için kurulum, teknik eğitim ve sürekli destek dahil olmak üzere kapsamlı hizmetler sağlar. Mühendislerimiz operatörlere makinenin çalıştırılması, üretim kurulumu ve sorun giderme aşamalarında rehberlik eder. Eğitim, her müşterinin üretim iş akışına göre uyarlanarak optimum performans ve mevcut fabrika süreçlerine sorunsuz entegrasyon sağlanır. Üretim istikrarını ve verimliliğini korumak için sürekli uzaktan ve yerinde destek sunuyoruz.
| Müşteri Övgüsü
Müşteriler, hızlı, profesyonel destek, kaliteli makineler ve güvenli teslimat için sürekli olarak I.C.T'ı övüyor. Mühendisler uygulamalı eğitimleriyle tanınırken, ekipman güvenilirliği ve kullanım kolaylığı açısından övgü alıyor. Hızlı yanıt veren hizmetimiz, sorunların hızlı bir şekilde ele alınmasını sağlayarak fabrikaların sürekli üretim ve yüksek kaliteli çıktıyı sürdürmesine yardımcı olur.
| Sertifikamız
I.C.T SMT makineler CE, RoHS, ISO9001 sertifikalıdır ve yenilikçi teknoloji için çok sayıda patent içerir. Kalite yönetim sistemimiz, tüm ekipmanların küresel güvenlik ve çevre standartlarını karşılamasını sağlayarak müşterilere güvenilir, uyumlu ve yüksek performanslı üretim çözümleri sunar.
| I.C.T ve Fabrika Hakkında
I.C.T, geniş bir Ar-Ge ve üretim ekibine sahip, lider bir SMT tam kapsamlı çözüm sağlayıcısıdır. Yıllar geçtikçe hızla büyüdük ve 80'den fazla ülkede müşterilerimize hizmet verdik. Fabrikalarımız yüksek güvenilirlik sağlayan sıkı kalite kontrol ve test prosedürleri uygulamaktadır. Küresel kapsama alanı, deneyimli mühendisler ve kapsamlı teknik destekle I.C.T, ilk tasarımdan tam operasyonel üretim hatlarına kadar anahtar teslimi SMT çözümler sunar.
