| Güvenilir Hanwha SMT Alma ve Yerleştirme Makinesi
Hanwha'nın SMT alma ve yerleştirme makinesi, modern elektronik üretimi için güvenilir performans sunar. Bu makineler yüksek hız ve doğruluk sağlayarak onları SMT hatları için ideal kılar. Ortak özellikler arasında daha hızlı yerleştirme için anında görüş tanıma, maliyetleri azaltmak için elektrikli ve pnömatik besleyicilerin karma kullanımı ve hızlı kurulum için kolay yazılım yer alır. Çeşitli PCB boyutları ve bileşenleri hassasiyetle işlerler. I.C.T, müşterilerin dünya çapında verimli üretim sistemleri oluşturmasına yardımcı olmak için bu gelişmiş SMT alma ve yerleştirme makinelerinin yanı sıra eksiksiz hat planlama, kurulum ve eğitim hizmetleri de sağlıyor.
| Modele Giriş

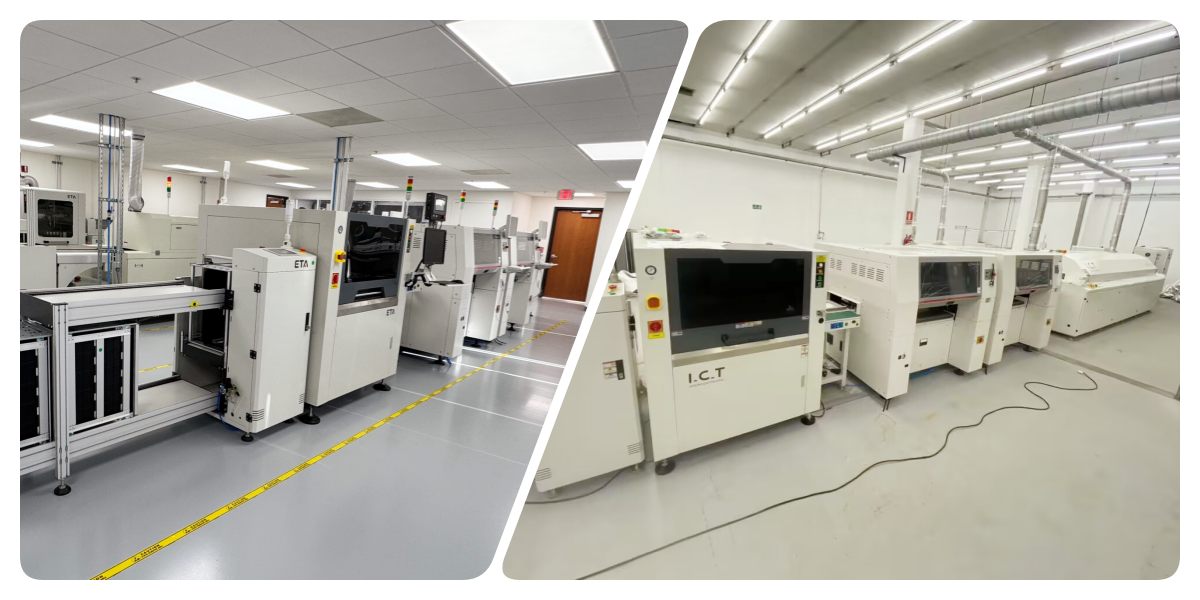

Yüksek Hızlı Model: SM471Plus
SM471Plus, bir portala ve kafa başına 10 iş miline sahip, yüksek hızlı bir SMT alma ve yerleştirme makinesidir. 0402 gibi küçük çipler için uygun, 78.000 CPH'ye kadar optimum hıza ulaşır. Uçuş görüşüyle tüketici elektroniği ve mobil cihazlar gibi sektörlerde yüksek hacimli üretim için iyi bir doğruluk sunar.

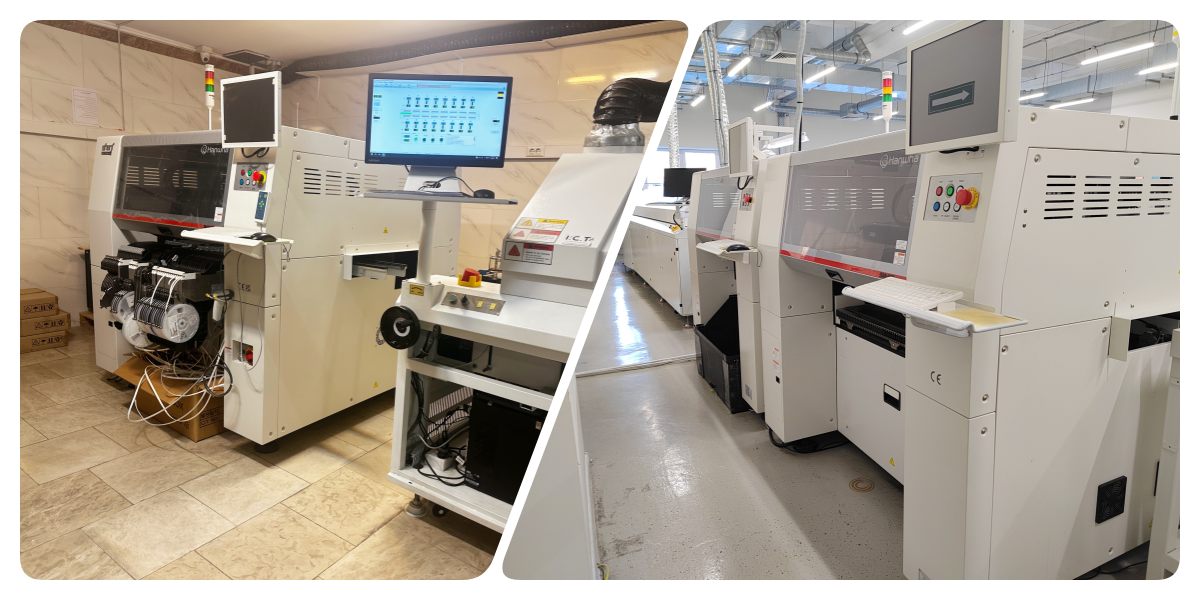

Esnek Orta Hız Modeli: SM481Plus
SM481Plus, kafa başına bir portal ve 6 iş mili ile esnek yerleştirme sağlar. 40.000 CPH'ye ulaşır ve BGA/QFP'ye kadar daha büyük bileşenleri daha yüksek doğrulukla işler. Bu model, çeşitli parça boyutlarının yaygın olduğu otomotiv ve cihaz imalatındaki çeşitli uygulamalara uygundur.

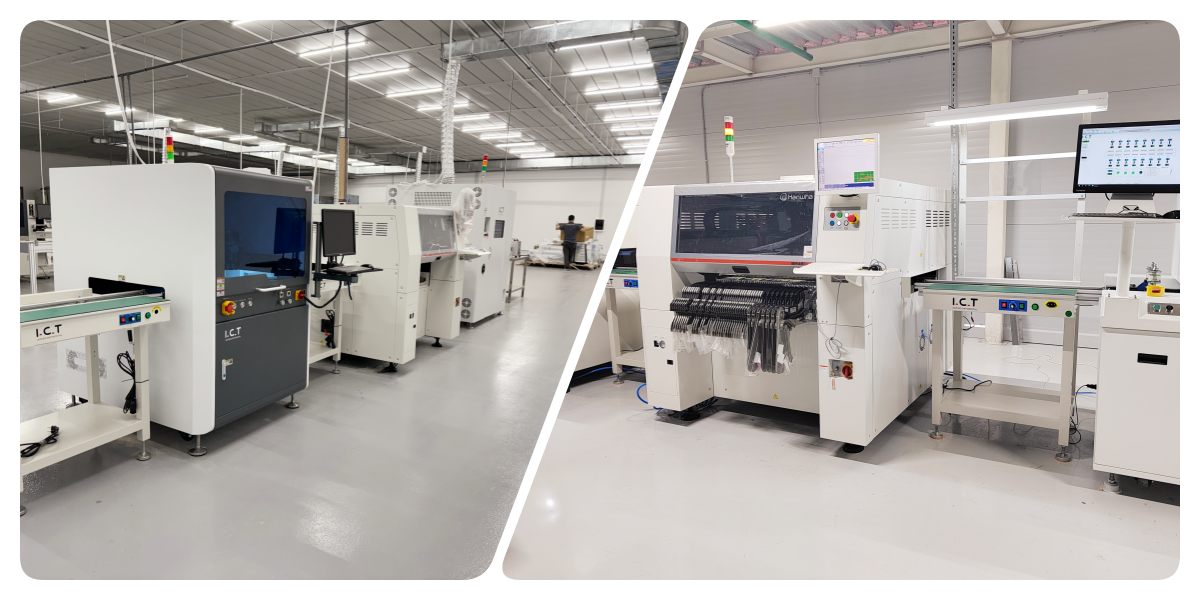

Çok Fonksiyonlu Model: SM482Plus
SM482Plus, bir portal ve 6 iş miline sahip çok yönlü bir SMT alma ve yerleştirme makinesidir. 30.000 CPH sunar ve tuhaf şekilli bileşenlerde mükemmeldir. Aydınlatma ve endüstriyel elektronik gibi esnek üretime ihtiyaç duyan endüstriler için ideal olan bu ürün, 1.200 mm'ye kadar daha büyük PCB'leri destekler.

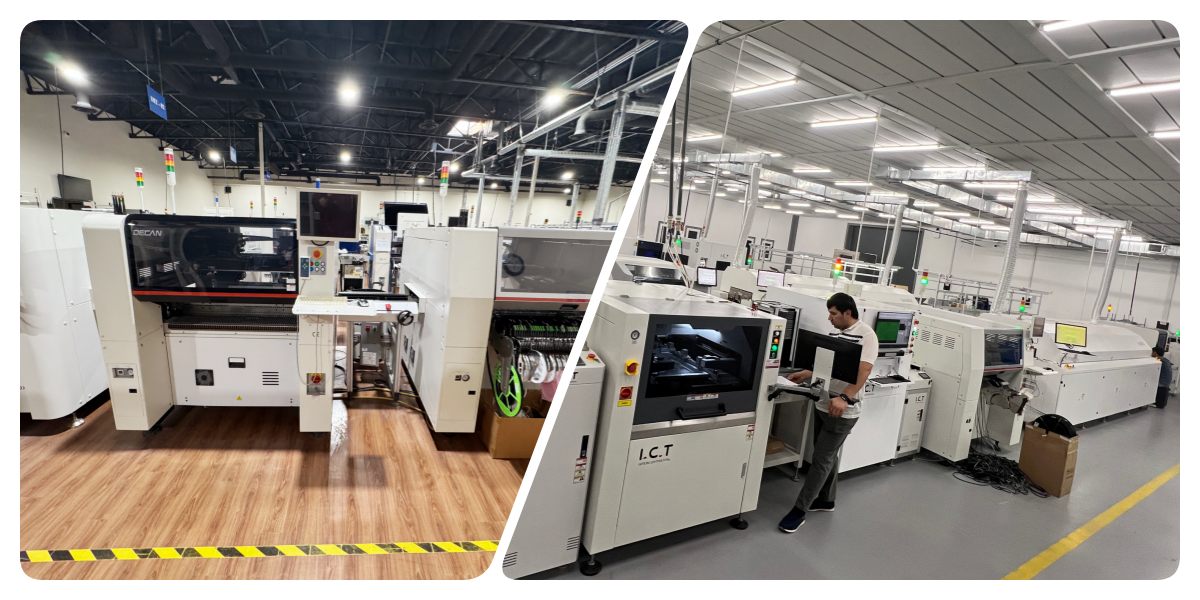

Gelişmiş Esnek Model: DECAN L2
DECAN L2, çok işlevli yerleştirme için kafa başına 6 iş miline sahip iki köprüye sahiptir. 56.000 CPH'ye kadar yerleştirme yapar ve 55 mm'ye kadar geniş bileşenleri işler. Bu model, çift hatlı verimlilik seçenekleriyle, aydınlatma ve teşhir endüstrilerindeki LED ve büyük pano üretimine uygundur.
| Şartname
| Parametre | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Yerleştirme Hızı (Optimum) | 78.000 CPH | 40.000 cph | 30.000 CPH | 56.000 CPH |
| Mil sayısı | 10 Mil/Kafa (1 Portal) | 6 Mil/Kafa (1 Portal) | 6 Mil/Kafa (1 Portal) | 6 Mil/Kafa (2 Portal) |
| Yerleştirme Doğruluğu (Çip) | ±40μm (0402) | ±40μm (0402) | ±40μm (0402) | ±28μm (03015) |
| Yerleştirme Doğruluğu (IC) | ±50μm | ±30μm | ±30μm | ±25μm |
| Bileşen Aralığı | 0402 ~ □14mm (Y12mm) | 0402 ~ □42mm (Y15mm) | 0402 ~ □55mm (Y15mm) | 0402 ~ □21mm (H12mm, □55mm'ye kadar opsiyonel) |
| Maksimum PCB Boyut (Standart) | 510x460mm | 460x400 mm | 740x460 mm | 510x460mm |
| Maksimum PCB Boyut (Seçenek) | 610x460 mm | 1.500x460 mm | 1.200x510 mm | 1.200 x 460 mm'ye kadar |
| Besleyici Kapasitesi (8mm) | 120 adet | 120 adet | 120 adet | 120 adet |
| Görüş Sistemi | Uçan Vizyon | Sahne Vizyonu | Sahne Vizyonu | Uçan Vizyon |
| Daha Fazla SMT İlgili Ürün
I.C.T, SMT alma ve yerleştirme makinesinin ötesinde eksiksiz, yüksek kaliteli SMT satırlar sağlar. Tam PCBA üretim çözümlerimiz arasında temiz tahta kullanımı için vakumlu yükleyiciler, hassas uygulama için otomatik lehim pastası yazıcıları, güçlü lehimleme için çok bölgeli yeniden akışlı fırınlar ve kusurları tespit etmek için gelişmiş AOI sistemleri yer alır. Bu makineler sıkı ve verimli hatlarda sorunsuz bir şekilde birlikte çalışır. Bu kurulum, otomotiv, medikal, aydınlatma ve tüketici elektroniği gibi zorlu endüstriler için yüksek verim, düşük maliyet ve güvenilir performans sunar. Panolar gerçek dünyada kullanıma hazır olarak çıkar. İdeal SMT üretim sisteminizi oluşturmak için tam planlama ve destek sunuyoruz.
| SMT Satırındaki | Ürün Adı Amacı |
|---|---|
| SMT satır | Türkiye Tam Otomatik İzlenebilir High-End SMT Hattı. |
| PCB yükleyici | Otomatik olarak çıplak PCB'ları satıra yükler. |
| Lehim macun yazıcı | Lehim pastasını PCB pedlere doğru bir şekilde yazdırır. |
| Seç ve Yer Makinesi | Bileşenleri PCB'lere hassas bir şekilde bağlar. |
| Akıntı fırını | Sağlam eklemler oluşturmak için lehimi eritir. |
| Denetim makinesi | AOI, SPI, X-ışını ve şablon denetçisi gibi SMT inceleme cihazları. |
| İzlenebilirlik ekipmanı | Üretim verilerini kaydeder ve izler. |
| Müşteri Başarısı Videosu
Videoda I.C.T mühendisin bir LED müşterisini desteklemek için Tacikistan'a seyahat ettiği görülüyor. Birden fazla Hanwha SMT alma ve yerleştirme makinesine sahip iki tam SMT hattı, bir DIP hattı, bir kaplama hattı, bir dağıtım hattı ve bir LED ampul montaj hattı dahil olmak üzere ekipmanın boşaltılmasını yakalar. Mühendisler makineleri sahada kuruyor ve monte ediyor, yerel personele uygulamalı eğitim veriyor ve ampul gibi çeşitli LED ürünlerin başarılı üretimini gösteriyor. Video, müşterinin sorunsuz kurulum ve elde edilen yüksek kaliteli çıktıyla ilgili olumlu geri bildirimlerini paylaşmasıyla sona eriyor.
| Servis ve Eğitim Desteği
I.C.T, SMT ekipmanı için eksiksiz servis ve eğitim sunar. Ekibimiz talep analizi, hat planlama, kurulum ve yerinde eğitim sağlar. Mühendisler teknik destek için dünya çapında seyahat ederek hızlı kurulum ve sorunsuz çalışma sağlarlar. Üretiminizi verimli ve güvenilir tutmak için süreç optimizasyonuna ve yükseltmelere de yardımcı oluyoruz.
| Müşteri Görüşleri
Müşteriler I.C.T mühendislerini profesyonel ve sabırlı desteklerinden dolayı övüyor. İstikrarlı performans için güvenilir Hanwha SMT alma ve yerleştirme makinelerini seviyorlar. Güvenli paketleme, güvenli teslimatı sağlar ve ekibimiz sorulara hızlı bir şekilde yanıt verir. Birçoğu, eğitimin iyi sonuçlarla hızlı bir şekilde üretime başlamalarına yardımcı olduğunu söylüyor.
| Sertifikalar ve Standartlar
I.C.T güvenlik için CE, çevre standartları için RoHS ve kalite yönetimi için ISO9001 gibi önemli sertifikalara sahiptir. Ayrıca yenilikçi çözümler için birden fazla patentimiz var. Bunlar, SMT alma ve yerleştirme makinelerimizin ve hizmetlerimizin güvenilirlik ve uyumluluk açısından küresel standartları karşılamasını sağlar.
| I.C.T Şirketi ve Fabrika Hakkında
I.C.T, kendi Ar-Ge ve üretim tesislerine sahip lider bir SMT çözüm sağlayıcısıdır. 20'si mühendis olmak üzere 89 personelimiz var ve 2012'den beri hızla büyüyoruz. 72 ülkede 1600'den fazla müşteriye hizmet vererek tüm elektronik üretim hatlarını kapsıyoruz. Fabrikamız dünya çapında güvenilir ekipman sunmak için sıkı test ve kalite sistemlerini takip etmektedir.
