SCM1-D
SAMSUNG
| Miktar： | |
|---|---|
| Kompakt SMT Yerleştirme Çözümü

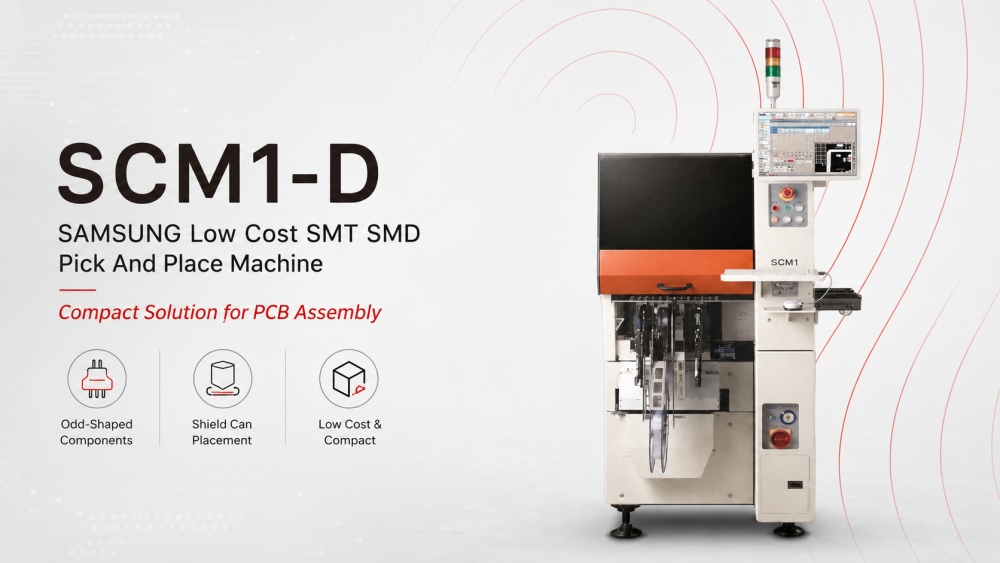

SCM1-D SAMSUNG Düşük Maliyetli SMT SMD Alma ve Yerleştirme Makinesi, koruyucu kutular ve garip şekilli bileşenler için ince ve pratik bir yerleştirme çözümüne ihtiyaç duyan PCB montaj fabrikaları için tasarlanmıştır. Esnek üretim kabiliyetine ve daha kolay kullanıma sahip kompakt bir makine isteyen müşteriler için uygundur. Makine, koruyucu kutu yerleştirme incelemesini, karma besleyici kullanımını ve isteğe bağlı bant kesmeyi destekler. İnce gövdesi, fabrika alanının sınırlı olduğu durumlarda kullanışlı olan SMT hat içi alanın azaltılmasına yardımcı olur. Düşük Maliyetli bir SMT Alma ve Yerleştirme Makinesi olarak SCM1-D, fabrikaların büyük, yüksek hızlı bir montaj makinesine yatırım yapmadan özel bileşen yerleştirme işlemini gerçekleştirmesine yardımcı olabilir. I.C.T ayrıca tam SMT hat planlamayı, kurulumu, eğitimi ve üretim testini de destekleyebilir.
| Modele Giriş
Yüksek Hızlı Model: SM471Plus Çip Bağlayıcı
SM471Plus, kararlı ve verimli bileşen yerleştirme için SMT üretim hatlarında kullanılan yüksek hızlı bir çip montaj cihazıdır. Çip bileşenlerinin, küçük IC'lerin ve genel SMD parçaların hızlı yerleştirilmesine ihtiyaç duyan fabrikalar için uygundur. Basit düşük maliyetli ekipmanlarla karşılaştırıldığında SM471Plus, hıza, hat dengesine ve istikrarlı seri üretime daha fazla odaklanır. Tam bir SMT süreci oluşturmak için bir lehim pastası yazıcısı, SPI, yeniden akış fırını, AOI ve PCB işleme makineleriyle çalışabilir. SCM1-D SAMSUNG Düşük Maliyetli SMT SMD Alma ve Yerleştirme Makinesi ile başladıktan sonra daha yüksek çıktıya ihtiyaç duyan müşteriler için SM471Plus, daha büyük üretim ihtiyaçları için yükseltilmiş bir yerleştirme seçeneği olarak düşünülebilir.
Esnek Orta Hız Modeli: SM481Plus Esnek Bağlayıcı
SM481Plus, hem hıza hem de bileşen aralığına ihtiyaç duyan müşteriler için esnek bir SMT yerleştirme makinesidir. Farklı SMD bileşenleri işleyebilir ve karışık PCB üretimi için uygundur. Bu model genellikle ürün grubu tüketici elektroniği, kontrol panoları, LED panoları, güç panoları veya iletişim ürünlerini içerdiğinde kullanılır. Değeri yalnızca yerleştirme hızı değil, aynı zamanda istikrarlı çalışma, daha kolay üretim değişimi ve farklı PCB modellerine daha iyi uyarlanabilirliktir. PCB Montajı için SMD Alma ve Yerleştirme Makinesi kullanan bir fabrika için SM481Plus, üretim esnekliğinin geliştirilmesine yardımcı olabilir. I.C.T, bu makineyi müşterinin prosesine göre baskı, inceleme, yeniden akış ve PCB işleme sistemleriyle eşleştirebilir.
SM482Plus Çok Fonksiyonlu Bağlayıcı
SM482Plus, daha geniş bileşen uygulamaları için tasarlanmış çok işlevli bir yerleştirme makinesidir. Aynı üretim hattına farklı bileşen türlerini yerleştirmesi gereken fabrikalar için uygundur. Bu model, müşteriler daha karmaşık malzeme listelerine, daha büyük bileşenlere veya daha çeşitli kart tasarımlarına sahip ürünler ürettiğinde kullanışlıdır. Birçok SMT uygulaması için sabit yerleştirmeyi destekler ve diğer makinelerle birlikte tam bir SMT hattında kullanılabilir. SCM1-D'yi daha üst düzey ekipmanlarla karşılaştıran müşteriler için SM482Plus, üretimin daha fazla esneklik ve daha yüksek yerleştirme kapasitesi gerektirdiği durumlarda daha güçlü bir seçenektir. Elektronik, otomotiv parçaları, endüstriyel kontrol ve diğer üretim alanlarında PCB montajını destekleyebilir.
DECAN L2 Uzun Tahta Çözümü
DECAN L2, uzun PCB ve büyük levha SMT üretimi için tasarlanmıştır. LED aydınlatma panoları, uzun kontrol panoları, otomotiv aydınlatma panoları, endüstriyel panolar ve daha geniş yerleştirme alanına ihtiyaç duyan diğer ürünler için uygundur. Standart montajlayıcılarla karşılaştırıldığında DECAN L2, PCB uzunluğun temel bir gereksinim haline geldiği durumlarda fabrikalara daha fazla esneklik sağlar. Tam bir üretim hattı oluşturmak için uzun tahta yazıcılar, konveyörler, yeniden akış fırınları ve AOI makinelerle çalışabilir. Özel karton boyutları için SAMSUNG Alma ve Yerleştirme Makinesi veya Hanwha çözümü arayan müşteriler için DECAN L2 güçlü bir seçimdir. I.C.T, PCB boyutuna, kapasitesine ve fabrika düzenine göre tüm hattın tasarlanmasına yardımcı olabilir.
| Şartname
| Teknik Özellik Öğe | SCM1-D |
|---|---|
| Ürün Adı | SCM1-D Alma ve Yerleştirme Makinesi |
| Makine Tipi | Garip Şekilli Bileşen Yerleştirici |
| Başvuru | PCB Montaj / Kalkan Kutusu Yerleştirme / Garip Şekilli Bileşen Yerleştirme |
| Ana Fonksiyon | Koruma kutuları ve özel şekilli bileşenler için yerleştirme |
| Hız | 2.400 CPH, 1 İş Mili / 3.000 CPH, 2 İş Mili |
| Yapı | 1 Portal × 25 Mil |
| Opsiyonel Yapı | 1 Portal × 1 Mil |
| PCB boyutu | Min. U50 × G50 mm / Maks. U295 × G250 mm |
| Makine Genişliği | 680mm |
| Bileşen Boyutu | 1005 ~ □45 mm, Y15 mm |
| Bileşen Tanıma | Arka Aydınlatma Tanıma |
| Yerleştirme Denetimi | Kalkan Kutusu Yerleştirme Denetimi |
| Üretim Modu | Çift Hatlı Karma Üretim |
| PCB Yüzey Desteği | Aynı PCB Üst / Alt Yüzey Üretimi |
| Besleyici Türü | Elektrikli Besleyici ve Pnömatik Besleyicinin Karma Kullanımı |
| dispensador Kafa | Bir Nozul ve Bir dispensador |
| Bant Kesici | Dahili Bant Kesici, Opsiyonel |
| Etiket Besleyicisi | İsteğe bağlı |
| Ana Avantaj | Düşük Maliyet, Kompakt Boyut, Esnek Garip Şekilli Bileşen Yerleştirme |
| Özellik Öğe | HM520 HS | HM520 MF |
|---|---|---|
| Model | HM520HS | HM520 MF |
| Makine Tipi | Yüksek Hızlı Modüler Bağlayıcı | Çok Fonksiyonlu Modüler Bağlayıcı |
| Konfigürasyon | 20 Mil × 2 Portal | 6 Mil × 2 Portal |
| Yerleştirme Hızı | 80.000 CPH | 60.000 CPH |
| Yerleştirme Doğruluğu | ±25 μm @ Cpk ≥ 1,0, Çip | ±40 μm @ Cpk ≥ 1,0, Çip / ±30 μm @ Cpk ≥ 1,0, IC |
| Bileşen Aralığı | 0201 ~ □6 mm | 0402 ~ □55 mm |
| Makine Boyutu | U 890 × D 2.370 × Y 1.930 mm | U 890 × D 2.370 × Y 1.930 mm |
| Ana Avantaj | Yüksek hızlı çip bileşeni yerleştirme | Esnek karma bileşen yerleştirme |
| Önerilen Uygulama | Küçük talaş bileşenlerinin seri üretimi | Daha geniş bileşen tipleri ve daha büyük parçalarla üretim |
| Parametre | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Yerleştirme Hızı (Optimum) | 78.000 CPH | 40.000 cph | 30.000 CPH | 56.000 CPH |
| Mil sayısı | 10 Mil/Kafa (1 Portal) | 6 Mil/Kafa (1 Portal) | 6 Mil/Kafa (1 Portal) | 6 Mil/Kafa (2 Portal) |
| Yerleştirme Doğruluğu (Çip) | ±40μm (0402) | ±40μm (0402) | ±40μm (0402) | ±28μm (03015) |
| Yerleştirme Doğruluğu (IC) | ±50μm | ±30μm | ±30μm | ±25μm |
| Bileşen Aralığı | 0402 ~ □14mm (Y12mm) | 0402 ~ □42mm (Y15mm) | 0402 ~ □55mm (Y15mm) | 0402 ~ □21mm (H12mm, □55mm'ye kadar opsiyonel) |
| Maksimum PCB Boyut (Standart) | 510x460mm | 460x400mm | 740x460 mm | 510x460mm |
| Maksimum PCB Boyut (Seçenek) | 610x460 mm | 1.500x460 mm | 1.200x510 mm | 1.200 x 460 mm'ye kadar |
| Besleyici Kapasitesi (8mm) | 120 adet | 120 adet | 120 adet | 120 adet |
| Görüş Sistemi | Uçan Vizyon | Sahne Vizyonu | Sahne Vizyonu | Uçan Vizyon |
| Daha Fazla SMT İlgili Ürün
I.C.T, {[t21 ötesinde eksiksiz, yüksek kaliteli SMT satırlar sağlar ]} alma ve yerleştirme makinesinin . arasında, Tam PCBA üretim çözümlerimiz hassas uygulama için kart işlemeye , yönelik vakumlu yükleyiciler , otomatik lehim pastası yazıcıları , güçlü lehimleme için çok bölgeli yeniden akışlı fırınlar ve kusurları tespit etmek için Bu makineler sıkı ve verimli hatlarda sorunsuz bir şekilde birlikte çalışır. Bu kurulum, otomotiv, medikal, aydınlatma ve tüketici elektroniği gibi zorlu endüstriler için yüksek verim, düşük maliyet ve güvenilir performans sunar. Panolar gerçek dünyada kullanıma hazır hale gelir. İdeal SMT üretim sisteminizi oluşturmak için tam planlama ve destek sunuyoruz. gelişmiş AOI sistemleri yer alır.
SCM1 -D SAMSUNG Düşük Maliyetli SMT SMD Alma ve Yerleştirme Makinesi, daha eksiksiz bir PCB montaj süreci oluşturmak için diğer SMT üretim makineleriyle birlikte kullanılabilir. I.C.T, SMT yükleyici, otomatik kalıp yazıcısı, SPI makinesi, PCB konveyör, SMT montaj cihazı, yeniden akış fırını, AOI inceleme makinesi, PCB yönlendirici ve PCBA temizleme makinesi sağlayabilir. Bu makineler, PCB yükleme, lehim pastası baskısı, pasta muayenesi, bileşen yerleştirme, lehimleme, optik muayene, panel çıkarma ve temizlemeden oluşan süreci kapsar. Kalkan kutusu veya garip şekilli bileşen yerleşimi için SCM1-D kullanan fabrikalar için ilgili ekipmanın dikkatli bir şekilde eşleştirilmesi gerekir. İyi bir SMT hattı bir takım gibidir: bir makine tüm oyunu tek başına taşıyamaz.
| Ürün Adı | SMT Satırındaki Amaç |
|---|---|
| Anahtar teslimi SMT üretim hattı | Türkiye Tam Otomatik İzlenebilir High-End SMT Hattı. |
| SMT şarjör yükleyici | Otomatik olarak çıplak PCB'ları satıra yükler. |
| Otomatik PCB stensil yazıcı | Lehim pastasını PCB pedlere doğru bir şekilde yazdırır. |
| SMT otomatik çip bağlayıcı | Bileşenleri PCB'lere hassas bir şekilde bağlar. |
| SMD yeniden akış fırını | Sağlam eklemler oluşturmak için lehimi eritir. |
| PCB denetim ekipmanı | AOI, SPI, X-ışını ve şablon denetçisi gibi SMT inceleme cihazları. |
| İzlenebilirlik ekipmanı | PCBA lazer markalama makinesi gibi üretim verilerini kaydeder ve takip eder |
| Müşteri Başarısı Videosu
I.C.T, Özbekistan'da bilgisayar anakartları, SSD'ler, bellek ürünleri ve ilgili elektronik ürünler için büyük bir elektronik üretim fabrikası kuran bir Müşteriye teknik destek sağladı. I.C.T ekibi, projenin ilk aşamasından kurulum, hata ayıklama ve üretim testlerine kadar hem SMT hem de DIP hatlarının sorunsuz çalışmasına yardımcı olmak için Müşteri ile yakın işbirliği içinde çalıştı. SMT hattı bir I.C.T-5151 şablon yazıcıyı, dört SMT yerleştirme makinesini, Lyra serisi yeniden akış fırınlarını, SPI, AOI ve PCB işleme sistemlerini içeriyordu. DIP hattı, bir manuel yerleştirme hattını, JUKI tek biçimli yerleştirme makinesini, I.C.T-Acrab350 dalga lehimleme makinesini ve konveyör sistemini içeriyordu. Testin ardından Müşteri, I.C.T hizmeti, yanıt hızı ve ekipman kalitesi hakkında olumlu geri bildirimde bulundu.
| Servis ve Eğitim Desteği
I.C.T, SCM1-D SAMSUNG Düşük Maliyetli SMT SMD Alma ve Yerleştirme Makinesini veya eksiksiz bir SMT üretim hattını seçen müşterilere tam destek sağlar. Teslimattan önce ekibimiz PCB boyutu, bileşen tipini, üretim kapasitesini, fabrika alanını ve süreç akışını kontrol etmeye yardımcı olabilir. Ekipman geldikten sonra I.C.T mühendisler kurulum, makine ayarlaması, yazılım kurulumu, program öğretimi, üretim testi ve operatör eğitimini destekleyebilir. SCM1-D için eğitim, koruyucu kutu yerleştirme kurulumunu, besleyici kullanımını, yerleştirme incelemesini, bant kesici seçeneğini, günlük bakımı ve temel sorun gidermeyi içerebilir. Ayrıca müşterilerin SCM1-D'nin yazıcılar, konveyörler, SPI, AOI, yeniden akış fırınları ve diğer SMT makinelerle nasıl çalıştığını anlamalarına yardımcı oluyoruz.
| Müşteri Geri Bildirimi
Birçok Müşteri I.C.T'ı tercih ediyor çünkü yalnızca ekipman tedarikini değil aynı zamanda gerçek fabrika operasyonunu da destekliyoruz. Yurtdışı projeler sırasında, Müşteriler mühendislerimizi açık eğitim, hasta iletişimi ve hızlı problem çözme konusunda sıklıkla övüyorlar. Ayrıca makine kalitesi, istikrarlı testler, dikkatli paketleme ve satış sonrası hızlı yanıt konularında da olumlu geri bildirimler veriyorlar. SMT projeleri için hızlı destek çok önemlidir çünkü bir makine sorunu tüm hattı etkileyebilir. I.C.T kurulum, deneme üretimi ve erken seri üretim sırasında Müşteri ile yakın iletişimi sürdürür. Garip Şekilli Bileşen Alma ve Yerleştirme Makinesi seçen müşteriler için bu destek, proje riskinin azaltılmasına yardımcı olur ve üretimin başlatılmasını çok daha sorunsuz hale getirir.
| Sertifikalar ve Standartlar
I.C.T ürün güvenliği, kalite kontrolü ve uzun vadeli güvenilirliğe odaklanır. Ekipmanlarımız ve SMT hat çözümlerimiz CE, RoHS, ISO9001 ve ilgili patent belgeleri gibi ortak sertifikasyon gereksinimlerini destekleyebilir. Bu sertifikalar müşterilerin ekipman güvenliğini, üretim kontrolünü ve fabrika kalite yönetimini değerlendirmelerine yardımcı olur. Sevkiyattan önce I.C.T makinenin çalışmasını, elektrik performansını, görünümünü, aksesuarlarını ve ambalaj korumasını kontrol eder. Yurt dışı nakliyede, makinenin uzun mesafe nakliye sonrasında güvenli bir şekilde ulaşması gerektiğinden sağlam paketleme de çok önemlidir. Müşteri ister SCM1-D'yi, ister Kalkan Kutu Yerleştirme Makinesini, isterse komple bir SMT üretim hattını seçsin, I.C.T teslimattan önce sıkı test ve kalite süreçlerini takip eder.
| I.C.T Şirketi ve Fabrika Hakkında
I.C.T, SMT, DIP, kaplama, dağıtım, lehimleme, inceleme ve PCB taşıma ekipmanlarında deneyime sahip, tek noktadan SMT fabrika çözüm sağlayıcısıdır. Kendi Ar-Ge, üretim, mühendislik ve servis ekiplerimiz var. Yıllar geçtikçe, I.C.T hızla büyüdü ve 80'den fazla ülkede 1.700'den fazla Müşteriye hizmet verdi. Fabrikamız sevkıyattan önce sıkı kalite yönetimi ve makine test süreçlerini takip etmektedir. Yeni bir PCB montaj fabrikası kuran müşteriler için I.C.T makine seçimi, hat düzeni, süreç planlaması, kurulum, eğitim ve uzun vadeli teknik destek sağlayabilir. SCM1-D SAMSUNG Düşük Maliyetli SMT SMD Alma ve Yerleştirme Makinesi ile müşteriler, özel bileşen yerleştirme için daha esnek bir SMT süreci oluşturabilir.
