S20
I.C.T
| Miktar： | |
|---|---|

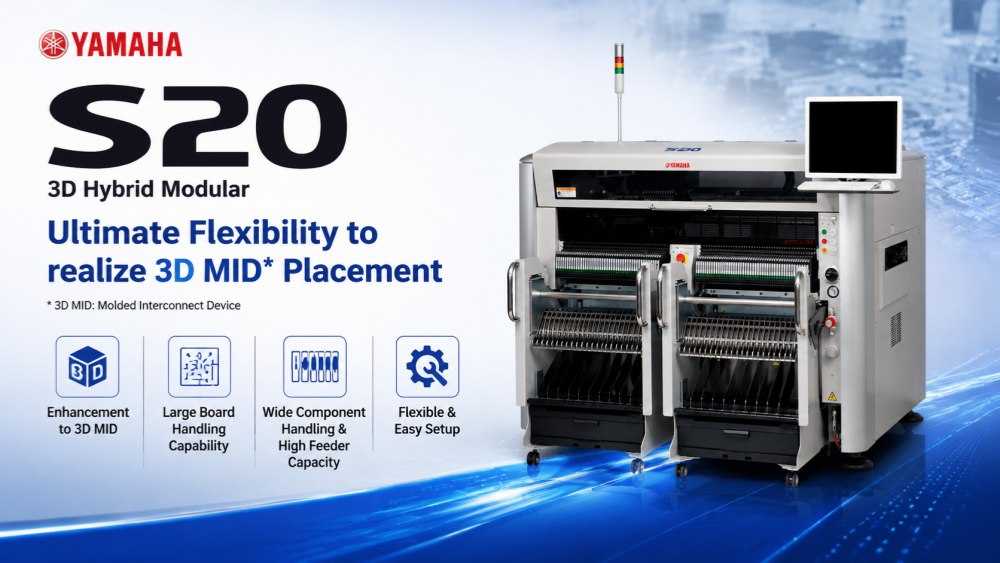

Yamaha S20, yüksek hızlı ve esnek PCB montaj ortamları için tasarlanmış yeni nesil bir SMT yerleştirme sistemidir. İstikrarlı doğruluğu ve uzun vadeli güvenilirliği korurken karmaşık üretim gereksinimlerini karşılamak üzere üretilmiştir. Makine çok çeşitli PCB boyutları ve bileşen türlerini destekler, bu da onu hem yüksek hacimli üretim hem de çok ürünlü üretim hatları için uygun hale getirir. Optimize edilmiş yapısı ve akıllı kontrol sistemleriyle S20, üreticilerin dünya çapındaki modern elektronik fabrikalarında üretim verimliliğini artırmasına, arıza süresini azaltmasına ve tutarlı çıktı kalitesi elde etmesine yardımcı olur.
Yamaha S20, zorlu SMT ortamlarda hızlı ve istikrarlı bileşen yerleştirme için tasarlanmıştır. Her montaj konumu için yüksek hassasiyet sağlarken, uzun üretim çalışmaları sırasında tutarlı hızı korur. Bu sistem, minimum kesinti ile sürekli üretim gerektiren fabrikalar için idealdir. Optimize edilmiş hareket kontrolü ve mekanik yapısı, titreşimi azaltır ve doğruluğu artırır; bu da onu modern elektronik imalatındaki hem küçük bileşenler hem de karmaşık PCB montajlar için uygun hale getirir.
S20, çok çeşitli PCB boyut ve konfigürasyonları destekler, bu da onu farklı üretim gereksinimlerine son derece uyarlanabilir hale getirir. İster küçük tahtalar ister büyük paneller kullanılıyor olsun, makine sorunsuz aktarım ve sabit konumlandırma sağlar. Bu esneklik, üreticilerin büyük kurulum değişiklikleri olmadan farklı ürün türleri arasında geçiş yapmasına olanak tanır. Sık sık değişiklik yapılması gereken ve üretim verimliliğinin sabit kalması gereken, çok karışımlı üretim ortamları için özellikle kullanışlıdır.
Gelişmiş bir görüş sistemiyle donatılmış Yamaha S20, yerleştirmeden önce bileşenlerin doğru şekilde hizalanmasını sağlar. Sistem konum sapmalarını otomatik olarak algılar ve bunları gerçek zamanlı olarak düzeltir. Bu, yerleştirme doğruluğunu artırır ve nihai üretimdeki kusurları azaltır. Ayrıca insan müdahalesini en aza indirerek genel süreç stabilitesini artırır. Akıllı tanıma sistemi, modern SMT üretim hatlarındaki yüksek hassasiyetli üretim taleplerini desteklemek üzere tasarlanmıştır.
| Şartname
| S10 | S20 | |
|---|---|---|
| Kart boyutu (kullanılmayan tampon ile) | Min. U50 x G30 mm'den Maks. U1,330 x G510 mm (Standart L955) | Min. U50 x G30 mm'den Maks. U1,830 x G510 mm (Standart L1,455) |
| Kart boyutu (kullanılan giriş veya çıkış tamponu ile) | Min. U50 x G30 mm'den Maks. U420 x G510mm | - |
| Kart boyutu (kullanılan giriş ve çıkış tamponları ile) | Min. U50 x G30 mm'den Maks. U330 x G510mm | Min. U50 x G30 mm'den Maks. U540 x G510mm |
| Kart kalınlığı | 0,4 - 4,8 mm | 0,4 - 4,8 mm |
| Kart akış yönü | Soldan sağa (Std) | Soldan sağa (Std) |
| Kart aktarım hızı | Maksimum 900 mm/sn | Maksimum 900 mm/sn |
| Yerleştirme hızı (12 kafa + 2 teta) Ops. Koşul | 0,08 saniye/CHIP (45.000CPH) | 0,08 saniye/CHIP (45.000CPH) |
| Yerleştirme doğruluğu A (μ+3σ) | ÇIP +/-0,040mm | ÇIP +/-0,040mm |
| Yerleştirme doğruluğu B (μ+3σ) | IC +/-0,025 mm | IC +/-0,025 mm |
| Yerleştirme açısı | +/-180 derece | +/-180 derece |
| Z ekseni kontrolü / Theta ekseni kontrolü | alternatif akım servo motoru | alternatif akım servo motoru |
| Bileşen yüksekliği | Maksimum 30 mm * 1 (Önceden yerleştirilmiş bileşenler: maksimum 25 mm) | Maks. 30 mm *1 (Önceden yerleştirilmiş bileşenler: maks. 25 mm) |
| Uygulanabilir bileşenler | 0201mm – 120x90mm, BGA, CSP, konnektör vb. (Standart 01005 -) | 0201mm – 120x90mm, BGA, CSP, konnektör vb. (Standart 01005 -) |
| Bileşen paketi | 8 - 56 mm bant (F1/F2 Besleyiciler), 8 - 88 mm bant (F3 Elektrikli Besleyiciler), çubuk, tepsi | 8 - 56 mm bant (F1/F2 Besleyiciler), 8 - 88 mm bant (F3 Elektrikli Besleyiciler), çubuk, tepsi |
| Dezavantaj kontrolü | Vakum kontrolü ve görsel kontrol | Vakum kontrolü ve görsel kontrol |
| Ekran dili | İngilizce, Çince, Korece, Japonca | İngilizce, Çince, Korece, Japonca |
| Kart konumlandırma | Pano kavrama ünitesi, ön referans, otomatik konveyör genişliği ayarı | Pano kavrama ünitesi, ön referans, otomatik konveyör genişliği ayarı |
| Bileşen türleri | Maksimum 90 tür (8 mm bant), 45 şerit x 2 | Maksimum 180 tür (8 mm bant), 45 şerit x 4 |
| Transfer yüksekliği | 900 +/- 20mm | 900 +/- 20mm |
| Makine boyutları, ağırlığı | U1250xD1750xY1420mm, Yaklaşık. 1.200 kg | U1750xD1750xY1420mm, Yaklaşık. 1.500 kg |
| SMT Hat Ekipman Listesi
Yamaha S20, eksiksiz bir SMT üretim ekosisteminin bir parçasıdır. Tam bir üretim hattı oluşturmak için şablon yazıcıları, SPI sistemleri, yeniden akış fırınları, AOI inceleme makineleri ve PCB taşıma ekipmanıyla birlikte çalışabilir. I.C.T, Müşterilerin optimize edilmiş düzen ve istikrarlı üretim akışına sahip verimli fabrikalar kurmasına yardımcı olmak için entegre SMT çözümler sunar. Bu, farklı elektronik üretim uygulamaları için sorunsuz malzeme aktarımı, gelişmiş üretim dengesi ve daha yüksek genel fabrika verimliliği sağlar.
| Müşteri Başarısı Videosu
I.C.T, Kazakistan'daki bir Müşteri için güç kaynağı üretiminde kullanılan tam otomatik bir SMT üretim hattını başarıyla teslim etti. Hattın tamamı, SMT yükleyiciyi, tam otomatik lehim pastası yazıcısını, yeniden akış fırınını, SMT konveyör sistemini ve çevrimdışı AOI inceleme makinesini içerir.
Üretimin sorunsuz başlatılmasını sağlamak için I.C.T mühendisler, yerinde kurulum, hata ayıklama ve eğitim desteği sağlamak üzere Müşterinin fabrikasına gitti. Ekip, ilk üretim denemesinden itibaren tüm SMT hattının istikrarlı ve verimli bir şekilde çalışabilmesini sağlamak için operatörlerle yakın işbirliği içinde çalıştı.
Sistemin devreye alınmasının ardından Müşteri, istikrarlı çalışmayı doğruladı ve hem ekipman performansından hem de hizmet kalitesinden yüksek memnuniyetini dile getirdi. Tam kurulum süreci boyunca özellikle I.C.T mühendislerin profesyonel desteğini takdir ettiler.
| Servis ve Eğitim Desteği
I.C.T, Yamaha SMT makineleri için kurulum, hata ayıklama ve operatör eğitimi dahil olmak üzere tam hizmet desteği sağlar. Mühendislerimiz, üretimin sorunsuz başlatılmasını ve istikrarlı çalışmasını sağlamak için Müşterilere yerinde yardımcı olur. Eğitim, makinenin çalışmasını, bakım rehberliğini ve üretim optimizasyon yöntemlerini içerir. Üretim sorunlarını hızlı bir şekilde çözmek için uzaktan teknik destek de sağlıyoruz. Bu hizmet sistemi, Müşterilerin SMT üretim ortamlarında arıza süresini azaltmasına ve uzun vadeli üretim verimliliğini artırmasına yardımcı olur.
| Müşteri Geri Bildirimi
Müşteriler, hızlı yanıt, profesyonel mühendislik hizmeti ve güvenilir makine performansı için I.C.T'ı takdir ediyor. Birçoğu, kurulumdan sonra SMT üretiminin istikrarını ve çıktı kalitesindeki iyileşmeyi vurguluyor. Ayrıca ekibimiz tarafından sağlanan dikkatli paketlemeye, güvenli taşımaya ve ayrıntılı teknik rehberliğe de değer veriyorlar. Genel geri bildirim, küresel projelerde hem ekipman kalitesinden hem de kapsamlı hizmet desteğinden duyulan güçlü memnuniyeti yansıtıyor.
| Sertifikalar ve Standartlar
I.C.T ürünleri CE, RoHS, ISO9001 dahil uluslararası standartlarla ve birden fazla patent sertifikasıyla uyumludur. Bu sertifikalar her SMT makinenin katı kalite ve güvenlik gereksinimlerini karşılamasını sağlar. Üretim sürecimiz, istikrarlı performansı ve uzun hizmet ömrünü garanti etmek için standartlaştırılmış denetim prosedürlerini takip eder. Küresel Müşteriler için tutarlılığı ve güvenilirliği korumak amacıyla üretim boyunca sürekli kalite kontrolü uygulanır.
| I.C.T Şirketi ve Fabrika Hakkında
I.C.T, güçlü Ar-Ge, üretim ve mühendislik yeteneklerine sahip profesyonel bir SMT ekipman üreticisi ve çözüm sağlayıcısıdır. Yıllar geçtikçe hızlı iş büyümesiyle dünya çapında 80'den fazla ülkede Müşterilere hizmet verdik. Fabrikamız, tam denetim prosedürleri ve standartlaştırılmış üretim kontrolü de dahil olmak üzere sıkı kalite yönetim sistemleri altında faaliyet göstermektedir. Büyük bir mühendislik ekibi ve deneyimli teknik destek personeliyle, Müşterilerin verimli ve modern elektronik üretim fabrikaları kurmalarına yardımcı olmak için eksiksiz SMT ve DIP çözümleri sağlıyoruz.
