Pick And Place SMD Makinesi, modern fabrikalar için hızlı ve doğru elektronik montaj sağlar.
A. High speed reaches up to 100,000 parts per hour.
B. Handles tiny components from 0201 size.
C. Supports up to 112 feeders for flexibility.
D. Compact size saves valuable space.
e. Advanced vision ensures precise placement.
F. I.C.T provides full line solutions.
G. Reliable service keeps production running.
RS-1XL
JUKI
| Miktar： | |
|---|---|

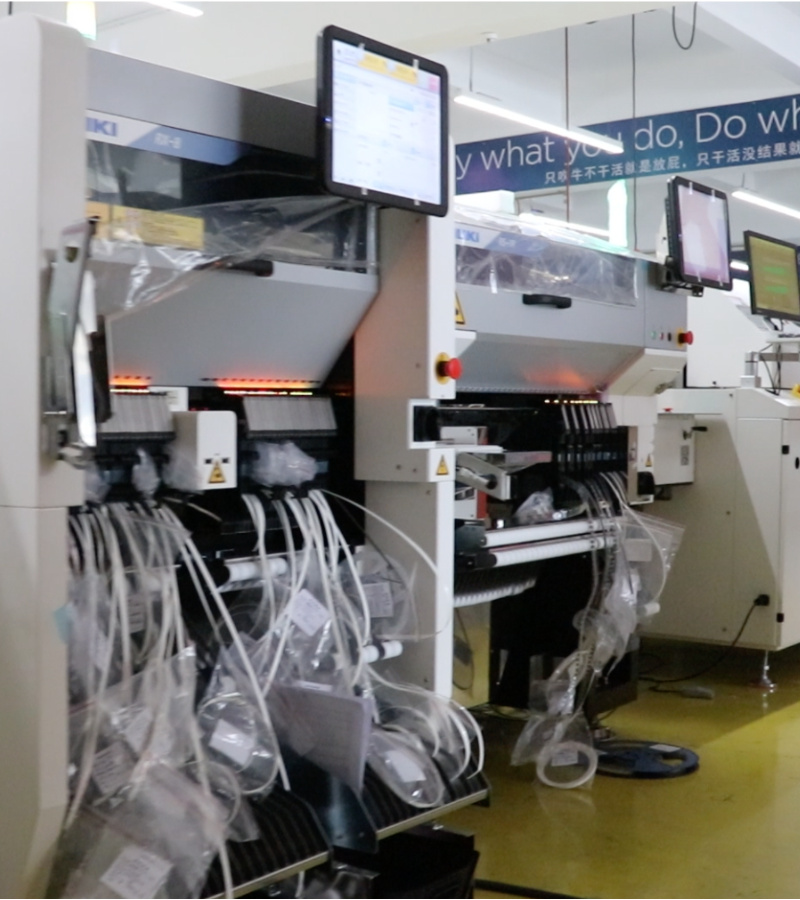

| Juki High-Speed Smart Placement Machine
Juki'nin Pick And Place SMD Makine serisi, verimli SMT üretimi için akıllı, modüler çözümler sunar. Bu makineler yüzeye montaj bileşenlerini PCBs üzerine hızlı ve doğru bir şekilde yerleştirir. Küçük talaşlardan daha büyük parçalara kadar çok çeşitli parçaları yüksek hassasiyetle desteklerler. Kompakt tasarım her seriye iyi uyum sağlar ve akıllı özellikler kurulumu kolaylaştırır. Kullanıcılar, yüksek hacimli veya karma üretimde en iyi sonuçları elde etmek için modelleri karıştırabilirler. I.C.T, planlamadan sürekli yardıma kadar tüm süreci destekleyerek otomotiv parçaları gibi elektronikler için güvenilir çıktı sağlar.
| JUKI Alma ve Yerleştirme Makinesi Model Özellikleri
RS-1R / RS-1XL Serisi Özellikleri
RS-1R ve RS-1XL, çeşitli ihtiyaçlara yönelik esnek, yüksek hızlı yerleştirme sağlar. RS-1R, ±35 µm doğrulukla 47.000 CPH'ye ulaşır. Çift kelepçelemede tekli veya daha büyük 650×370 mm'ye kadar panoları işler. RS-1XL, 560 mm'ye kadar daha geniş panoları destekler; LED'ler gibi daha büyük paneller için idealdir. Her ikisi de dinamik yerleştirme için akıllı görüş ve takumi kafasını kullanır. 112'ye kadar besleyici hızlı değişikliklere olanak tanır. Kompakt boyut ve modüler tasarım, bunların karma üretim hatlarında birleştirilmesini kolaylaştırır.
RX-7R / RX-8 Serisi Özellikleri
RX-7R ve RX-8, küçük ayak izlerinde ultra yüksek hıza odaklanır. RX-7R, paralel kafalarla 75.000 CPH sunar ve küçük 03015 yongalarını doğru şekilde işler. 998 mm genişliği, çift şeridi desteklerken yerden tasarruf sağlar. RX-8, alan başına en yüksek üretkenlik için yenilikçi P20 başlığını kullanarak 100.000 CPH'ye çıkar. Gelişmiş koaksiyel aydınlatma, küçük parçaların görüşünü iyileştirir. Her ikisi de mobil cihazlar gibi yüksek hacimli küçük bileşen montajı için mükemmel olan akıllı izleme ve düşük etkili yerleştirmeyi entegre eder.
| Şartname
| Parametre | RS-1R | RS-1XL | RX-7R | RX-8 |
|---|---|---|---|---|
| Yerleştirme Hızı (Optimum CPH) | 47.000 | 42.000 | 75.000 | 100.000 |
| Maksimum Kart Boyutu (mm) | 650 × 370 (tekli/çiftli) | 650 × 560 | 510 × 450 (tek şerit) | 510 × 450 (yaklaşık) |
| Minimum Kart Boyutu (mm) | 50×50 | 50×50 | 50×50 | 50×50 |
| Bileşen Yüksekliği (maks. mm) | 25 | 25 | 3-10,5 (başa bağlı) | 3 |
| En Küçük Bileşen | 0201 (metrik) | 0201 (metrik) | 03015 (metrik) | 0201 (yaklaşık 0,4×0,2 mm) |
| En Büyük Bileşen (mm) | 74 kare / 150×50 | 74 kare / 150×50 | 25 kare | 5 kare |
| Besleyici Girişleri (maks) | 112 | 112 | 76 | 56 (yaklaşık) |
| Yerleştirme Doğruluğu | ±35μm (Cpk ≥1) | ±35μm (Cpk ≥1) | ±40μm (yaklaşık) | Yüksek hassasiyet (görüş) |
| Makine Genişliği (mm) | 1.500 (yaklaşık) | 2.109 | 998 | 998 |
| Kafa Tipi | Takumi satır içi kafa | Takumi satır içi kafa | Paralel döner kafalar (P16S) | P20 döner kafa |
| SMT Hat Ekipman Listesi
I.C.T gerçek Yüksek Kaliteli PCBA Üretim Hattını oluşturur. Vakumlu yükleyici tahtayı temizler. Otomatik yazıcı yapıştırmayı doğru şekilde yerleştirir. Seç ve Yerleştir SMD Makine çipi doğru ayarladı. Birçok bölge yeniden akıtma lehimi serttir. İyi AOI tüm kötüleri bul. Hat sıkı kalsın. Verim yüksek. Maliyeti düşük. Oyun yok. Zorlu işler için araç sağlığı ışığını kullanın. Yönetim kurulu gerçek dünyaya hazır olsun. Tamamen geri döndük.
| SMT Satırındaki | Ürün Adı Amacı |
|---|---|
| PCB yükleyici | Otomatik olarak çıplak PCB'ları satıra yükler. |
| Lehim macun yazıcı | Lehim pastasını PCB pedlere doğru bir şekilde yazdırır. |
| Seç ve Yer Makinesi | Bileşenleri PCB'lere hassas bir şekilde bağlar. |
| Akıntı fırını | Sağlam eklemler oluşturmak için lehimi eritir. |
| AOI makine | Lehim bağlantılarını ve yerleştirme kusurlarını inceler. |
| SPI Makine | Lehim pastasının yüksekliğini ve kalitesini kontrol eder. |
| İzlenebilirlik ekipmanı | Üretim verilerini kaydeder ve izler: Lazer Markalama Makinesi/Etiket Yerleştirici/ Mürekkep Püskürtmeli Yazıcı |
| SMT Temizleme Makinesi | PCB'ları, şablonları, fikstürleri, püskürtme uçlarını vb. temizlemek için kullanılır. |
| Lazer PCB Yönlendirme Makinesi | PCBA'yi nihai ürüne kesin |
| Müşteri Başarısı Videosu
Videoda memnun bir müşteri, otomotiv güç kaynağı ürünlerine yönelik tam SMT ve DIP üretim hatlarımızdaki deneyimlerini paylaşıyor. Yükleyici, temizleyici, yazıcı ve bileşenleri hızlı ve doğru bir şekilde yerleştiren Juki Yüksek Hızlı Akıllı Yerleştirme Makinesinden başlayarak SMT hattının sorunsuz çalışmasını vurguluyorlar. Konveyörler, yeniden akış fırını, soğutma tamponu, AOI denetimi ve boşaltıcılarla devam eder. DIP hattı, güvenilir delik içi montaj için dalga lehimleme, yüzgeç, ICT testi ve bağlantıları içerir. Müşteri, verimli kart akışını ve hassas ekipman performansını gösteren net görüntülerle, yüksek kaliteli çıktı ve azaltılmış arıza süresiyle sonuçlanan her makinenin nasıl sorunsuz bir şekilde birlikte çalıştığını övüyor.
| Servis ve Eğitim Desteği
I.C.T, Alma ve Yerleştirme SMD Makinesi için tam hizmet ve eğitim sunar. Mühendislerimiz sahada kurulum ve kurulum işlemlerini gerçekleştirir. Çalıştırma, programlama ve bakım konusunda net eğitim sağlıyoruz. Uzaktan yardım sorunları hızla çözer. Devam eden planlar makineleri en iyi performansta tutar. Hat optimizasyonuna ve yükseltmelere de rehberlik ediyoruz. Dünya çapındaki merkezleriyle destek müşterilere hızlı bir şekilde ulaşarak sorunsuz çalışma ve yüksek çalışma süresi sağlar.
| Müşteri Geri Bildirimi
Müşteriler, kurulum ve düzeltmeler konusunda yetenekli ve zamanında yardım sağlayan mühendislerimizi övüyor. Pick And Place SMD Makinesinin güçlü performansını, hızını ve güvenilirliğini beğeniyorlar. Birçoğu nakliye sırasında güvenli ve dikkatli paketlemeye dikkat ediyor. Sorulara hızlı yanıtlar iyi bir güven oluşturur. Sonuçta kullanıcılar, üretimi daha iyi hale getiren kaliteli ekipmana ve mükemmel desteğe değer veriyor.
| Sertifikalar ve Standartlar
Alma ve Yerleştirme SMD Makinemiz güvenlik için CE, yeşil malzemeler için RoHS ve kalite kontrol için ISO9001 gibi standartları karşılar. Anahtar teknolojilere ilişkin birçok patente de sahibiz. Bu işaretler, küresel kurallara uyan güvenli, güvenilir ve gelişmiş ürünlere odaklandığımızı kanıtlıyor.
| I.C.T Şirketi ve Fabrika Hakkında
I.C.T daha iyi SMT araçlar için kendi araştırma ve geliştirmeye yatırım yapıyor. Büyük fabrikalarda her aşamada sıkı kontrollerle üretim yapıyoruz. Şirket dünya çapında birçok personeli ve ofisi ile hızla büyüyor. Tam elektronik çözümlerle 72'den fazla ülkede 1600'ün üzerinde müşteriye hizmet veriyoruz. Kalite sistemlerimiz her Pick And Place SMD Makinesinin güçlü olmasını ve iyi performans göstermesini sağlar.
