I.C.T VL-M
I.C.T
SMT PCB vacuum loader
| Miktar： | |
|---|---|

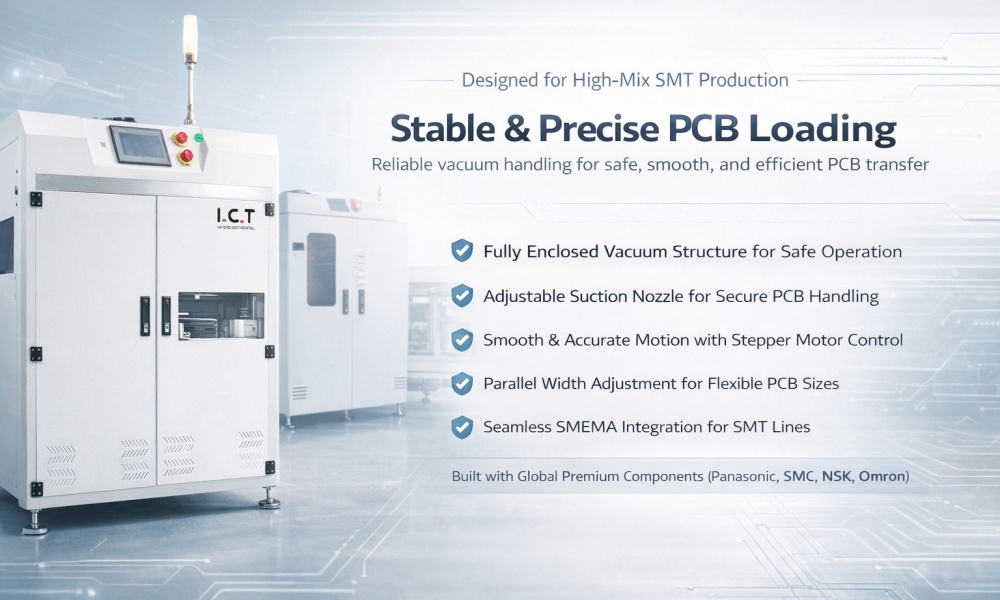

| Otomatik PCB Emme yükleyici Makinesi
PCB Emme yükleyici Makinesi, SMT üretim hatlarında otomatik PCB işlemenin verimliliğini artırmak için tasarlanmıştır. Otomatik emiş sistemi ile çeşitli PCB ebat ve kalınlıklara uyum sağlayarak bir aşamadan diğerine hassas ve güvenli taşıma sağlar. Bu yükleyici, yüksek hızlı performans sunarak arıza süresini önemli ölçüde azaltır ve üretim verimliliğini artırır. SMEMA arayüzü ile mevcut SMT hattınıza kolaylıkla entegre olarak ekipmanlar arasında kesintisiz iletişim sağlar. Sağlam yapısı uzun süreli dayanıklılık sağlar ve bu da onu yüksek hacimli üretim için güvenilir bir seçim haline getirir.
| Gelişmiş Vakum ve Sıkma Teknolojisi
PCB Emme yükleyici Makinesi, her PCB'nin üretim hattı boyunca güvenli bir şekilde taşınmasını sağlayarak hasar riskini en aza indirir. Hassas vakum kontrolü sayesinde PCB'leri güvende tutar ve tüm üretim süreci boyunca sorunsuz ve istikrarlı kullanımı garanti eder. Bu hassasiyet düzeyi, üretiminizin verimli bir şekilde ve minimum kesintiyle çalışmasını sağlar.
Bu makine, çeşitli PCB boyut ve kalınlıklara uyum sağlamasına olanak tanıyan otomatik emme ayarına sahiptir. Yükleyici, ister küçük ister büyük tahtalarla çalışsın, emiş gücünü buna göre ayarlayarak her bir PCB'in güvenli bir şekilde taşınmasını sağlar. Bu esneklik, yükleyiciyi, farklı PCB türlerinin sıklıkla işlendiği, yüksek karışımlı üretim ortamları için ideal kılar.
PCB Emme yükleyici Makinesi, yüksek hızlı çalışmasıyla hızlı transfer süreleri sağlayarak üretim gecikmelerini azaltır. PCB işleme sürecini düzene sokarak verimi en üst düzeye çıkarır ve genel hat verimliliğini artırır. Bu yüksek hızlı performans, istikrarlı bir üretim akışını sürdürmek için her saniyenin önemli olduğu yüksek talepli ortamlarda gereklidir.
Bir SMEMA arayüzü ile donatılmış bu yükleyici, al ve yerleştir makineleri, yeniden akış fırınları ve AOI sistemleri gibi diğer SMT ekipmanlarla sorunsuz bir şekilde entegre olur. Bu sorunsuz entegrasyon, üretim hattınızın tek bir sistem olarak çalışmasını sağlayarak manuel müdahale ihtiyacını azaltır ve üretim sürecindeki darboğazları önler.
PCB Emme yükleyici Makinesi, farklı SMT hat konfigürasyonlarına uyacak şekilde uyarlanmasına olanak tanıyan özelleştirilebilir bir tasarım sunar. Üretim zemininiz ister kompakt ister geniş olsun, ayarlanabilir taşıma yüksekliği ve esnek yerleşim düzeni, bu makineyi çok çeşitli fabrika kurulumları için mükemmel bir uyum haline getirerek optimum alan kullanımı sağlar.
| Şartname
| Öğe | Çeviri Vakumu yükleyici | Vakum ve Şarjör yükleyici | ||
|---|---|---|---|---|
| Model | VL330 | VL460 | VL1200 | VM330 |
| Boyut (mm) | 600 × 1002 × 1300 | 800 × 1270 × 1300 | 1450 × 1200 × 1300 | 650 × 1050 × 1300 |
| PCB Boyut (mm) | 50 × 50 ~ 450 × 330 | 50 × 50 ~ 530 × 460 | 50 × 50 ~ 1200 × 350 (özelleştirilebilir) | 50 × 50 ~ 450 × 330 |
| PCB kapasite | 400 adet (0,6 mm kalınlıkta) | 400 adet (0,6 mm kalınlıkta) | 100 adet (0,6 mm kalınlıkta) | 400 adet (0,6 mm kalınlıkta) |
| Döngü süresi | Yaklaşık. 12 saniye veya belirtin | Yaklaşık. 12 saniye veya belirtin | Yaklaşık. 15 saniye veya belirtin | Yaklaşık. 12 saniye veya belirtin |
| Kontrol sistemi | Plc | Plc | Plc | Plc |
| Güç | Maksimum 150 VA | Maksimum 150 VA | Maksimum 150 VA | Maksimum 150 VA |
| Hava temini | 4–6 bar, 10 L/dak | 4–6 bar, 10 L/dak | 4–6 bar, 10 L/dak | 4–6 bar, 10 L/dak |
| Taşıma yüksekliği | 900 ± 20 mm (özelleştirilebilir) | 900 ± 20 mm (özelleştirilebilir) | 900 ± 20 mm (özelleştirilebilir) | 900 ± 20 mm (özelleştirilebilir) |
| PCB yön | Soldan Sağa veya Sağdan Sola | Soldan Sağa veya Sağdan Sola | Soldan Sağa veya Sağdan Sola | Soldan Sağa veya Sağdan Sola |
| İletişim | SMEMA (Giriş ve Çıkış) | SMEMA (Giriş ve Çıkış) | SMEMA (Giriş ve Çıkış) | SMEMA (Giriş ve Çıkış) |
| Güç kaynağı | 1 Faz AC 220V 50/60Hz (Opsiyon: 110V–380V) | 1 Faz AC 220V 50/60Hz (Opsiyon: 110V–380V) | 1 Faz AC 220V 50/60Hz (Opsiyon: 110V–380V) | 1 Faz AC 220V 50/60Hz (Opsiyon: 110V–380V) |
| Ağırlık | 130 kilo | 150 kg | 380 kilo | 120 kg |
| Seçenek | Otomatik genişlik ayarı | Otomatik genişlik ayarı | Otomatik genişlik ayarı | Otomatik genişlik ayarı |
| İlgili SMT Ekipman
Tam bir anahtar teslimi SMT üretim hattı oluşturmak için I.C.T, eksiksiz bir uyumlu makine yelpazesi sunar. Çözümlerimiz arasında otomatik yazıcılar, , yüksek hızlı alma ve yerleştirme makineleri, , yeniden akışlı fırınlar, , AOI sistemler , konveyörler, depanelizerler ve PCB Boşaltma makineleri yer alır . Tüm ekipmanlar birlikte sorunsuz çalışacak şekilde tasarlanmış olup, müşterilerin yüksek çıktıyı korurken dar fabrika zeminlerine sığan U şekilli hatlar gibi verimli, yerden tasarruf sağlayan düzenler oluşturmasına yardımcı olur.
| Suudi Arabistan'da Başarılı Müşteri Projesi
2025 yılında I.C.T mühendisleri, bir müşterinin Suudi Arabistan'daki fabrikasında bir SMT hattının kurulumunu ve eğitimini sağladı.
LED aydınlatma ürünleri üreticisi olan müşteri, PCB üretim ihtiyaçlarını karşılamak için tam otomatik bir SMT hattına ihtiyaç duyuyordu. I.C.T, PCB Emme yükleyici Makinesi de dahil olmak üzere 13 makineden oluşan bir çözüm sundu. Mevcut alan yalnızca 21 metre uzunluğunda ve 5 metre genişliğindeydi ancak hat, sığacak şekilde 16 metreye 2,7 metrelik alan kullanılarak U şeklinde tasarlandı. 2 günlük kurulum ve 6 günlük eğitim ve teknik desteğin ardından sistem başarıyla teslim edildi.
| Profesyonel Hizmet ve Eğitim
I.C.T, SMT üretim hattınızın sorunsuz çalışmasını sağlamak için kapsamlı destek hizmetleri sunar. İlk kurulum ve konfigürasyondan makinenin çalıştırılması ve bakımına ilişkin derinlemesine eğitime kadar ekibimiz, ekipmanınızın en iyi şekilde çalışmasını sağlamaya kendini adamıştır. Makinelerinizin verimli çalışmasını sağlamak ve ömrünü uzatmak için 7/24 uzaktan teknik destek sağlıyoruz ve düzenli bakım hizmetleri sunuyoruz. Amacımız minimum kesinti süresiyle üretim hattınızın verimliliğini en üst düzeye çıkarmaktır.
| Müşterilerimiz Ne Diyor?
' son derece memnunuz PCB Emme yükleyici Makinesinden . PCB işleme sürecimizi önemli ölçüde iyileştirdi ve otomasyon, manuel hataları azalttı. I.C.T ekibi kurulum ve eğitim sırasında çok yardımcı oldu ve makineleri kolaylıkla çalıştırabilmemizi sağladı.' — LED Aydınlatma Üreticisi, Suudi Arabistan
' entegrasyonu PCB Emme yükleyici Makinesinin SMT hattımıza kusursuzdu. Yükleyicinin hassasiyeti ve hızı üretim verimliliğimizi artırdı ve arıza sürelerinde önemli bir azalma fark ettik.' — Tüketici Elektroniği Üreticisi
| Kalite Sertifikaları
I.C.T'un ekipmanı uluslararası standartları karşılamaktadır ve çeşitli sertifikalara sahiptir:
CE Sertifikası
ISO 9001 Kalite Yönetimi
RoHS Uyumluluğu
UL Sertifikası
Bu sertifikalar, müşterilerimize ürünlerimizin yüksek kalite ve güvenlik standartlarını garanti ederek, onların güvenilirlik ve performanslarına güven duymalarını sağlar.
| I.C.T Hakkında – Güvenilir SMT Ortağınız
I.C.T, SMT ekipmanlarının lider üreticisidir ve al ve yerleştir makineleri, yeniden akış fırınları, otomatik yazıcılar ve PCB Emme yükleyici Makinelerini içeren kapsamlı çözümler sunar. Tüketici elektroniği, LED aydınlatma, otomotiv ve daha fazlası gibi sektörlerin ihtiyaçlarını karşılayan yüksek performanslı ekipmanlar sunmaktan gurur duyuyoruz. Yenilik ve kaliteye olan bağlılığımız, SMT ekipman sektörünün ön sıralarında kalmamızı sağlar. Son teknolojiye sahip üretim tesislerimiz ve özel Ar-Ge ekibimizle dünya çapındaki müşterilerimize güvenilir, dayanıklı ve verimli çözümler sunmaya devam ediyoruz.
