I.C.T Lyra Serisi'nin çalışma prensibi Fırını mı?

Reflow FırınYüzey montaj bileşenlerinin veya pimlerin lehim uçları arasındaki mekanik ve elektrik bağlantısını ve baskılı panel pedlerine önceden dağıtılmış lehim pastasını iyileştirerek baskılı tahta pedleri arasındaki mekanik ve elektrik bağlantısını gerçekleştiren yumuşak bir lehimlemedir. Reflow Fırın toplamda dört sıcaklık bölgesine ayrılmıştır: Ön ısıtma bölgesi; ısıtma bölgesi; eritme lehim bölgesi; Soğutma bölgesi. Örnek olarak Lyra Reflow Fırın için, bu dört sıcaklık bölgelerinin çalışma prensibi hakkında konuşalım.

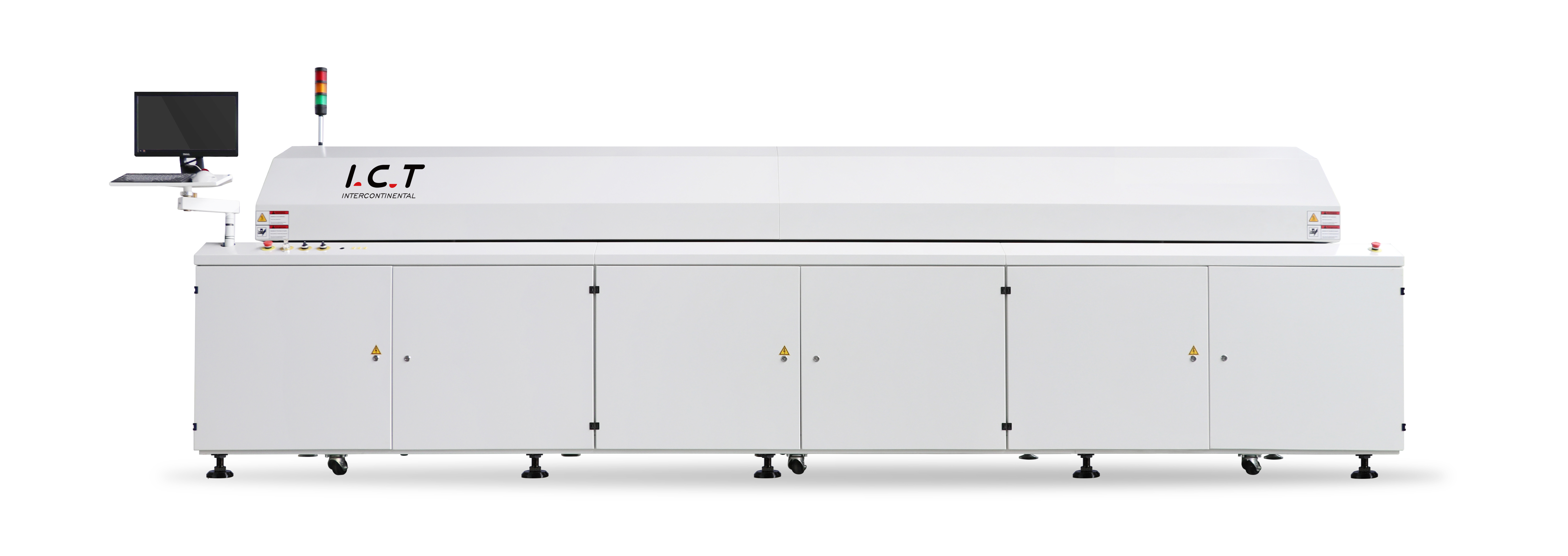

Lyra serisi kurşunsuz tekrarlama fırıni.c.t'un yıllarca piyasa testinden sonra olgun ürün. Eşsiz ısıtma performansı ve sıcaklık kontrol sistemi, çeşitli kaynak işlemlerinin gereksinimlerini karşılar, yani yıllarca yıllık teknik araştırma ve geliştirme kristalleşmesidir.

1. Lyra Reflow Fırın Ön ısıtma bölgesinin çalışma prensibi:

Ön ısıtma, lehim pastasını etkinleştirmek ve kalay halinde daldırma sırasında hızlı yüksek sıcaklıktaki ısıtma işleminden kaçınmaktır, bu da kusurlu parçalara neden olmak için yapılan bir ısıtma eylemidir. Lyra Reflow Fırın'ın amacı, PCB'yi oda sıcaklığında mümkün olan en kısa sürede ısıtmak içindir, ancak ısıtma hızı uygun bir aralıkta kontrol edilmelidir. Çok hızlı ise, termal şok ortaya çıkar ve devre kartı ve bileşenler zarar görebilir. Çok yavaşsa, çözücü yeterince buharlaşmaz. Lyra Reflow Fırının lehimleme kalitesini etkiler. Daha hızlı ısıtma hızı nedeniyle, Lyra Reflow Fırın Sıcaklığı Bölgesinin arka aşamasındaki geri akış fırınındaki sıcaklık farkı nispeten büyüktür.

2. Lyra Reflow Fırın Yalıtım bölgesinin çalışma prensibi:

Lyra Reflow Fırın Isı Koruma Sahnesinin asıl amacı, her bir elemanın sıcaklığını Lyra Reflow Fırın fırınındaki stabilize etmek ve sıcaklık farkını en aza indirmektir. Bu alanda, daha büyük bileşenlerin sıcaklığını daha küçük bileşenle yakalamak ve Lyra Reflow fırın lehim macunundaki akının tamamen havalandırılmasını sağlamak için yeterli zaman verin. Isı koruma bölümünün sonunda, pedlerdeki oksitler, lehim topları ve bileşen pimleri akışın etkisi altında çıkarılır ve tüm devre kartının sıcaklığı da dengelenir. SMA'daki tüm bileşenlerin bu bölümün sonunda aynı sıcaklığa sahip olması gerektiği, aksi takdirde, yansıtma bölümüne girme, her parçanın düzensiz sıcaklığı nedeniyle çeşitli kötü lehimleme fenomenlerine neden olur.

3. Lyra Reflow Fırın Lehimleme Bölgesi'nin çalışma prensibi?

PCB Reflow bölgesine girdiğinde, sıcaklık, lehim pastasının erimiş bir duruma ulaşması için hızla yükselir. Bu alanda, ısıtıcı sıcaklığı yüksek, böylece bileşenin sıcaklığı en yüksek sıcaklığa hızla yükselir. Lyra Reflow Fırının en yüksek sıcaklığı çok düşükse, soğuk kavşaklar ve yetersiz ıslanmama üretmek kolaydır; Lyra Reflow Fırın çok yüksekse, epoksi reçine substratı ve plastik parça oluşacak koklaşacak ve delaminasyon eğilimli olacak ve aşırı ötektik metal bileşikleri oluşacak ve kırılganlığa neden olacaktır. Lehimleme noktası lehimleme gücünü etkiler. Lyra Reflow Fırın Lehimleme Alanında, Lyra Reflow Fırın Fırını'ndaki hasar görmesini önlemek için, uzun süredir uzun olmamak için özel bir dikkat edin, ayrıca elektronik bileşenlerin zayıf fonksiyonuna neden olabilir veya devre kartının olmasına neden olabilir. yanmış ve diğer olumsuz etkiler.

4. Lyra Reflow Fırın Soğutma Bölgesi'nin Çalışma Prensibi:

Bu aşamada, Lyra Reflow Fırın sıcaklığı, lehim eklemlerini katılaştırmak için katı faz sıcaklığının altında soğutulur. Soğutma hızı lehim eklemlerinin gücünü etkileyecektir. Soğutma hızı çok yavaşsa, aşırı ötektik metal bileşikleri üretilecektir. Büyük bir tane yapısı lehimleme noktasında ortaya çıkmaya meyillidir, bu da lehimleme noktasının gücünü düşürür. Soğutma bölgesinin soğutma hızı genellikle yaklaşık 4 ℃ / s olup, sadece 75 ℃ 'de soğutulması gerekir.
