I.C.T-SS330 / SS430 / SS540 / SS550
I.C.T
| Miktar： | |
|---|---|

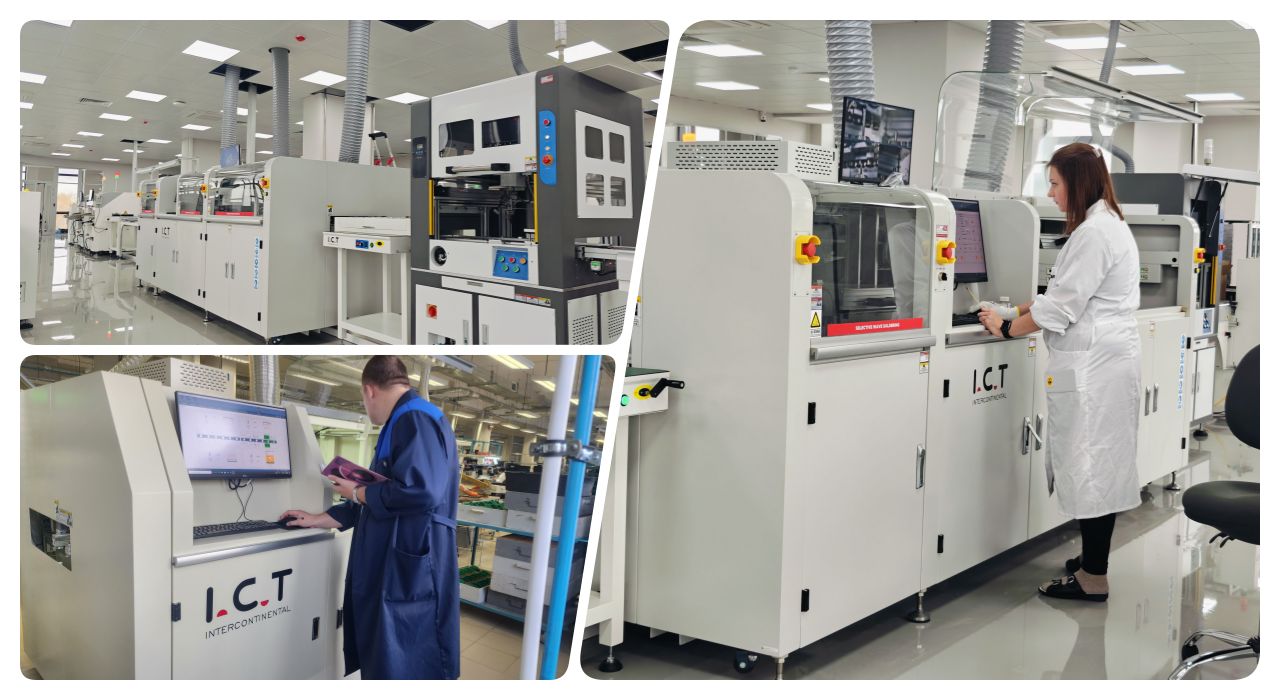

| Seçici Lehimleme Dalga Makinesi Genel Bakış
Çin'de üretilip test edilen I.C.T seçici lehimleme makinesi, yüksek karışımlı, yüksek hacimli PCBA hatlar için nihai Seçici Dalga Lehimleme Makinesidir. Panasonic servolar ve hassas lineer raylar tarafından desteklenen hafif dökme alüminyum platform, akı ve lehim kafalarını fısıltı sessizliğinde ve milimetrenin altında bir doğrulukla hareket ettirirken, kart tamamen sabit kalır. Hat içi nitrojen ısıtma, ayna parlaklığında derzler ve neredeyse sıfır cüruf sağlar. Her parametre, %100 tekrarlanabilirlik için kullanımı kolay bir Windows arayüzünde kontrol edilir ve saklanır. Otomatik dalga kalibrasyonu, gerçek zamanlı CCD izleme, Alman jet valfi ve titanyum lehim kabı, bu güçlü Seçici Dalga Lehimleme Makinesinde her vardiyada tutarlı, yüksek kaliteli sonuçlar sunar.
| DIP Hattı Ekipman Listesi
Bir Alman yüksek frekanslı jet valfi, katı madde oranı %10'un altında olan küçük, tek biçimli akı noktaları fırlatır. Sabit basınçlı tank ve hassas akış ölçer, tank seviyesi ne olursa olsun akışın sabit kalmasını sağlar. Nozul, 0,02 mm'ye kadar tekrarlanabilen bir XY platformuna sahiptir. Kalıntı, anında temizlik için dışarı kayan tepsiye düşer. Tüm pnömatikler birinci sınıf Japon SMC'dir ve hızlı görsel kontroller için ön tarafta göstergeler bulunur. Otomatik bir pompa, akışı kesintisiz olarak besler. Bu sistem, seçici lehimleme makinesindeki her döngüde temiz, tekrarlanabilir kapsamayı garanti eder.
Tamamen ayarlanabilir alt IR standart olarak gelir; üst IR veya sıcak hava konveksiyonu isteğe bağlıdır. Açık çerçeve tasarımı ısıyı eşit şekilde dağıtırken, kalın izolasyon çok sağlam sıcaklıkları korur. Dünya liderlerinin birinci sınıf ısıtma elemanları ve motorları yıllarca bakım gerektirmeden çalışır. Her şey tak ve çalıştır özelliğindedir; servis için herhangi bir alet gerekmez. Seçici Dalga Lehimleme Makinesinde levhalar mükemmel şekilde aktive edilmiş ve stressiz, kusursuz bağlantılara hazır halde kalır.
Bir Alman elektromanyetik pompası, ultra kararlı bir dalga zirvesi sağlar. Sıcaklığı, N2 akışını, dalga yüksekliğini ve otomatik kalibrasyonu doğrudan yazılımdan ayarlayın. Harici dökme demir ısıtıcılı titanyum tencere hızlı ısınır ve asla sızıntı yapmaz. Hat içi nitrojen parlak bağlantı noktaları üretir ve neredeyse hiç cüruf oluşturmaz. Gerçek zamanlı CCD, 900 saatlik izlenebilir video kaydeder. Kapalı yüksek hızlı XYZ eksenleri, lazer dalgası algılama ve otomatik püskürtme ucu temizleme, seçici lehimleme makinesinin kesinti olmadan 7/24 çalışmasını sağlar.
Ağır hizmet profilli raylar ve üç bölümlü makaralı konveyör, tahtaları sorunsuz ve yumuşak bir şekilde hareket ettirir. Yan ve üst kelepçeler, her adımda PCBA sabit hareketsiz konumu kilitler. Kalınlaştırılmış raylar 20 kg'a kadar yükleri rahatlıkla taşır. Hassas sürücü modülleri, kartları akıdan lehime kadar mükemmel şekilde konumlandırır. Tüm taşıma sistemi, Seçici Dalga Lehimleme Makinesinde kesintisiz üretim için tasarlanmıştır.
CE sertifikalı PLC ve yüksek hızlı veri yolu mimarisi Endüstri 4.0 standartlarını karşılamaktadır. Cat-6 kablolama ve sınıfının en iyisi elektronikler, ışık hızında yanıt ve tam güvenilirlik sağlar. Kılavuzlu programlama, otomatik püskürtme ucu tanıma, resim tabanlı düzenlemeler, tek tıklamayla canlı görüntüleme ve çoklu dil desteği, kurulumu zahmetsiz hale getirir. Tam parametre izlenebilirliği, her seçici lehimleme makinesinde kalitenin kilitlenmesini sağlar.
Adım adım yönlendirmeli programlama, otomatik nozül kimliği, akıllı resim düzeltme, gerçek zamanlı kontrol panelleri ve tek tuşla canlı CCD değiştirme işlemi kolaylaştırır. Çince, İngilizce, Japonca, Rusça ve daha fazlasını destekler. Dahili MES, Wi-Fi, uzaktan erişim, sesli alarmlar ve özelleştirilebilir ışıklar, operatörlerin Seçici Dalga Lehimleme Makinesinin kontrolünü tamamen elinde tutmasını sağlar.
| Şartname
| Çevrimiçi seçici dalga lehimleme makinesi | ||||
| Model | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Çevrimiçi Modüler | Sprey + Ön Isıtma ve Lehimleme | Sprey + Ön Isıtma + Lehimleme | Sprey + Ön Isıtma + Lehimleme +Lehimleme | Sprey + Ön Isıtma + Lehimleme + Lehimleme + Lehimleme |
| Lehim sistemi | ||||
| Nozul Miktarı | 1 | 1 | 2 | 3 |
| Lehim Potası Adeti | 1 takım | 1 takım | 2 takım | 3 takım |
| İkili Tencere (Opsiyon) | N/A | Seçenek | Seçenek | Seçenek |
| Lehim Potası Gücü | 2,35kw | 2,35kw | 4.70kw | 7.05kw |
| Akı Sistemi | ||||
| Akı depolama tankı | 1L | 1L | 2L | 2L |
| Akı desteği | Akı alarmı, otomatik | |||
| Püskürtme nozeri | Almanya Jet Valf (Nokta ve hat püskürtme) 1 takım | |||
| Püskürtme nozul boyutu | 130um (180um, 210um Seçeneği) | |||
| Püskürtme Hızı | 0 ~ 20mm/s | |||
| Püskürtme Memesi Hareket Hızı | 0 ~ 400mm/s | |||
| Ön ısıtma sistemi | ||||
| Ön ısıtma modu | Sıcak Hava ve IR | Sıcak Hava ve IR | Sıcak Hava ve IR | Sıcak Hava ve IR |
| Ön ısıtma alanı | U500*G500mm | U500*G500mm | U500*G500mm | U500*G500mm |
| Ön Isıtma Bölgesi | Üst sıcak hava: 2, Alt IR: 1 | |||
| Alt Ön Isıtma Gücü | Maks.12kw | |||
| Üst Ön Isıtma Gücü | Maks.6kw | |||
| Isınma Süresi | Yaklaşık 15 dakika (ayar 150°C) | |||
| Kontrol Modu | PC+PLC | |||
| Taşıma sistemi | ||||
| PCB Boyut (fikstür ile) | 120*60~500*500mm | |||
| PCB Değiştirme | Çevrimiçi | |||
| PCB Üst Açıklık | 120mm | |||
| Taşıma yüksekliği | 900 ± 20mm | |||
| Taşıma genişliği | 60 ~ 500mm | |||
| Boyut: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Ağırlık | Yaklaşık: 800kg | Yaklaşık: 1200kg | Yaklaşık: 1300kg | Yaklaşık: 1500kg |
| DIP Hattı Ekipman Listesi
DIP üretim hattımız, verimli ve hassas PCB montajı için gelişmiş araçlar sunar. Tam otomatik DIP hattı, doğru bileşen yerleşimi için bir DIP yerleştirme hattı, sorunsuz PCB girişi için bir dalga yükleyici, güvenli çıkış için bir dalga boşaltıcı ve son kontroller için bir montaj bant hattı içerir. Bu yüksek kaliteli PCB DIP üretim hattı, istikrarlı çalışma, güvenilir THT yerleştirme ve uygun maliyetli montaj sağlayarak çeşitli endüstri ihtiyaçlarını karşılar. Modüler tasarımlar ve I.C.T'ın küresel desteğiyle, delik içi görevlerde üretkenliği artırır.
| Ürün Adı | DIP Hattındaki Kullanım Amacı |
|---|---|
DIP üretim hattı için bileşenleri otomatik olarak PCB'lere hassas bir şekilde yerleştirir. | |
THT eklenti işlemi sırasında PCB'lerde katı bağlantılar oluşturmak için lehimi eritir. | |
Doğru THT montajı için lehimi seçici olarak belirli alanlara uygular | |
| Dalga Sonrası Satır İçi AOI | DIP montajı yapılmış PCB üzerindeki lehim bağlantılarını ve yerleştirme kusurlarını inceler. |
| Müşteri Başarısı Videosu
Dünyaca ünlü bir kamera markasının tedarikçisi olan Vietnamlı müşteri, yeni selektif lehimleme makinesini kabul etmek için fabrikamızı ziyaret etti. Mühendislerimiz gerçek kartlarında tam canlı demolar yürüttüler, ekibi programlama, dalga kalibrasyonu ve günlük bakım konusunda eğittiler ve CCD monitörde gerçek zamanlı olarak mükemmel bağlantı formlarını izlemelerine olanak sağladılar. Uygulamalı ziyaret, onlara hızlı ve sorunsuz bir başlangıç için kendilerine tam bir güven verdi ve I.C.T'ın gerçek küresel desteğini kanıtladı.
| Profesyonel Hizmet ve Eğitim
Anahtar teslimi kurulum ve devreye alma işlemlerinden ömür boyu bakım ve yükseltmelere kadar, I.C.T dünyanın her yerinde yanınızdadır. Yirmi özel mühendis, hat planlamayı, süreç optimizasyonunu ve derinlemesine eğitimi yerinde veya uzaktan yönetiyor. Birçok kıtadaki yedek parça merkezleri ve 24 saat yanıt süresi, Seçici Dalga Lehimleme Makinenizin her yıl en yüksek verimlilikte çalışmasını sağlar.
| Müşteri Övgüsü
Müşteriler, fabrika kabulü ve yerinde devreye alma sırasında kapsamlı eğitim veren sabırlı, uzman mühendislerimizi seviyor. Seçici lehimleme makinesinin kesin akı doğruluğundan, kararlı dalgasından ve kusurları ortadan kaldıran ve verimi artıran kolay kontrollerinden övgüyle söz ediyorlar. Güvenli paketleme her seferinde hasarsız bir şekilde ulaşır ve sorunları genellikle aynı gün uzaktan çözen ışık hızında yanıtımız, I.C.T'ı tamamen güvendikleri ortak haline getirir.
| Endüstri Sertifikaları
Her I.C.T seçici lehimleme makinesi güvenlik açısından CE, çevresel uyumluluk için RoHS, kalite yönetimi için ISO9001 ve jet valfleri, pompalar ve lazer algılama sistemlerine ilişkin çok sayıda patent taşır. Dünya çapında güvenilen bu işaretler, Seçici Dalga Lehimleme Makinenizin performans, güvenlik ve yenilik açısından en yüksek standartları karşıladığını kanıtlar.
| I.C.T Şirketi ve Fabrika Hakkında
2012'den bu yana tamamen kendi bünyemizdeki Ar-Ge ve 12.000 m²'lik son teknolojiye sahip fabrikamızla hızla büyüdük. 20'si mühendis olmak üzere 89 ekip üyesi ve 8 şube, 72 ülkede 1.600'den fazla müşteriye hizmet veriyor. Her seçici lehimleme makinesinin arkasında sıkı denetim ve eksiksiz kalite sistemleri bulunurken, gerçek anahtar teslimi çözümler (planlama, ekipman, eğitim, optimizasyon) dünya çapındaki elektronik üreticilerinin Seçici Dalga Lehimleme Makinesi ile başarılı olmasına yardımcı olur.
