I.C.T-6561
I.C.T
| Miktar： | |
|---|---|
| Tam Otomatik SMT stensil Yazıcı
I.C.T-6561 otomatik pcb lehim yazıcı makinesi, modern SMT hatları için tasarlanmış yüksek hızlı, tam otomatik bir smt şablon yazıcısıdır. Endüstri 4.0 ve MES uyumluluğuyla ±0,01 mm tekrarlama doğruluğuna ve 7 saniyelik döngü süresine ulaşır. Asılı yazıcı kafası ve programlanabilir basınç kontrolü, her kartta mükemmel lehim pastası birikimini garanti eder. LED aydınlatma, otomotiv elektroniği ve tüketici ürünlerinde yaygın olarak kullanılan bu led ışıklı şablon baskı makinesi, 80×50 mm'den 650×610 mm'ye kadar PCB boyutları destekler. Kolay Windows 10 arayüzü, yeni programların 5-10 dakika içinde tamamlanmasını sağlar. Her vardiyada istikrarlı, atıksız, yüksek kaliteli baskı için I.C.T-6561'i seçin.
| Özellik
Kemer köprülü askılı baskı kafası, sol-sağ dengesi için iki bağımsız adımlı motor kullanır. Gerçek zamanlı basınç geri bildirimi 0-15 kg arasında otomatik olarak ayarlanır. OPC silecek seçeneği, baskı alanını PCB boyutuyla eşleşecek şekilde sınırlandırarak lehim pastası atıklarını %30 azaltır. Bu otomatik pcb lehim yazıcı makinesi, ince aralıklı ve büyük LED kartlar üzerinde mükemmel şekillendirme efektini korur.
Benzersiz kayış iletimi PCB sıkışmasını tamamen önler. Motor sürücüleri tam durma konumuyla 1500 mm/s'ye kadar hızlanır. Yan kelepçeler ve isteğe bağlı vakum nozulu panoları sıkı bir şekilde tutar. Sol-sağ veya sağ-sol yönü yazılım aracılığıyla serbestçe değişir. PCB için şablon yazıcısı her döngüde PCB-şablon temasının düzgün olmasını sağlar.
Kuru, ıslak ve vakumlu üç mod, bağımsız CCD kontrolüyle ayrı ayrı çalışır. Yukarıdan aşağıya sprey eşit şekilde temizlerken yazılım, maliyetten tasarruf etmek için alkol ve kağıdı sayar. Güçlü egzoz motoru dumanı saniyeler içinde giderir. stensil sürekli yüksek kaliteli baskı için lekesiz kalır.
| Şartname
| Model | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Çerçeve boyutu (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB boyut (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Taşıma yönü | Sol-sağ; Sağ sol; Sol sol; Sağa sağ | ||
| Destek sistemi | Manyetik PIN/Yukarı Aşağı Tablo Ayarlanmış/Destek Bloğu | ||
| Sıkıştırma Sistemi | Yan sıkıştırma (vakum nozulu, Otomasyon geri çekilebilir Z basıncı isteğe bağlıdır) | ||
| Yazıcı Kafası | İki bağımsız motorlu yazıcı kafası | ||
| Silecek Tipi | Paslanmaz çelik (standart), plastik | ||
| Temizleme sistemi | Kuru, ıslak, vakum | ||
| Denetleme | 2D Muayene (Standart) | ||
| Güç kaynağı | AC:220±10%,50/60HZ,3Kw | ||
| Kontrol yöntemi | Bilgisayar Kontrolü | ||
| Boyut (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Çerçeve boyutu (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB boyut (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Boyut (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T kalite ve performans üzerinde çalışmaya devam eder, özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.
| SMT Hat Ekipman Listesi
I.C.T Yüksek Kaliteli PCBA Üretim Hattı, verimli ve hassas PCB montajı için gelişmiş ekipmanlara sahiptir. Tam otomatik SMT hattı bir yükleyici, doğru lehim pastası uygulaması için bir otomatik yazıcı, hassas bileşen yerleştirme için bir al ve yerleştir makinesi, güvenilir lehimleme için bir yeniden akış fırını ve kapsamlı kusur denetimi için bir AOI sistemi içerir. Bu Yüksek Kaliteli PCBA Üretim Hattı, çeşitli endüstri gereksinimlerini karşılayarak sorunsuz çalışma, yüksek güvenilirlik ve düşük maliyetli SMT montajı sağlar.
| SMT Satırındaki | Ürün Adı Amacı |
|---|---|
| PCB yükleyici | Otomatik olarak çıplak PCB'ları satıra yükler. |
| Lehim macun yazıcı | Lehim pastasını PCB pedlere doğru bir şekilde yazdırır. |
| Seç ve Yer Makinesi | Bileşenleri PCB'lere hassas bir şekilde bağlar. |
| Akıntı fırını | Sağlam eklemler oluşturmak için lehimi eritir. |
| AOI makine | Lehim bağlantılarını ve yerleştirme kusurlarını inceler. |
| SPI Makine | Lehim pastasının yüksekliğini ve kalitesini kontrol eder. |
Dahili lehim bağlantı bütünlüğünü denetler ve gizli kusurları tespit eder. | |
| SMT Temizleme Makinesi | PCB'ları, şablonları, fikstürleri, püskürtme uçlarını vb. temizlemek için kullanılır. |
| PCB Kesme Makinası | PCBA'yi nihai ürüne kesin |
| İzlenebilirlik ekipmanı | Üretim verilerini kaydeder ve izler: Lazer Markalama Makinesi/ Etiket Yerleştirici /Mürekkep Püskürtmeli Yazıcı |
| Müşteri Başarısı Örnek Olay İncelemesi
2025 yılında I.C.T mühendis, büyük bir LED aydınlatma fabrikasını desteklemek için Tacikistan'a uçtu. Müşteri iki tam SMT hattı, bir DIP hattı, bir uyumlu kaplama hattı, bir dağıtım hattı ve bir LED ampul montaj hattı satın aldı; bunların tümü I.C.T-6561 Tam Smt Lehim Pastası Led Işık Otomatik Pcb Lehim Yazıcı Makinesini içeriyordu. Ekibimiz konteynerlerin boşaltılmasına yardımcı oldu, her otomatik pcb lehimli yazıcı makinesinin kurulumunu yaptı, üç gün içinde 25 yerel operatöre eğitim verdi ve %99,5'in üzerinde ilk geçiş verimi elde etti. Videoda parlak LED ampullerin hattan yuvarlandığı ve fabrika müdürünün şöyle söylediği görülüyor: 'I.C.T servis daha hızlı ve profesyonel!'

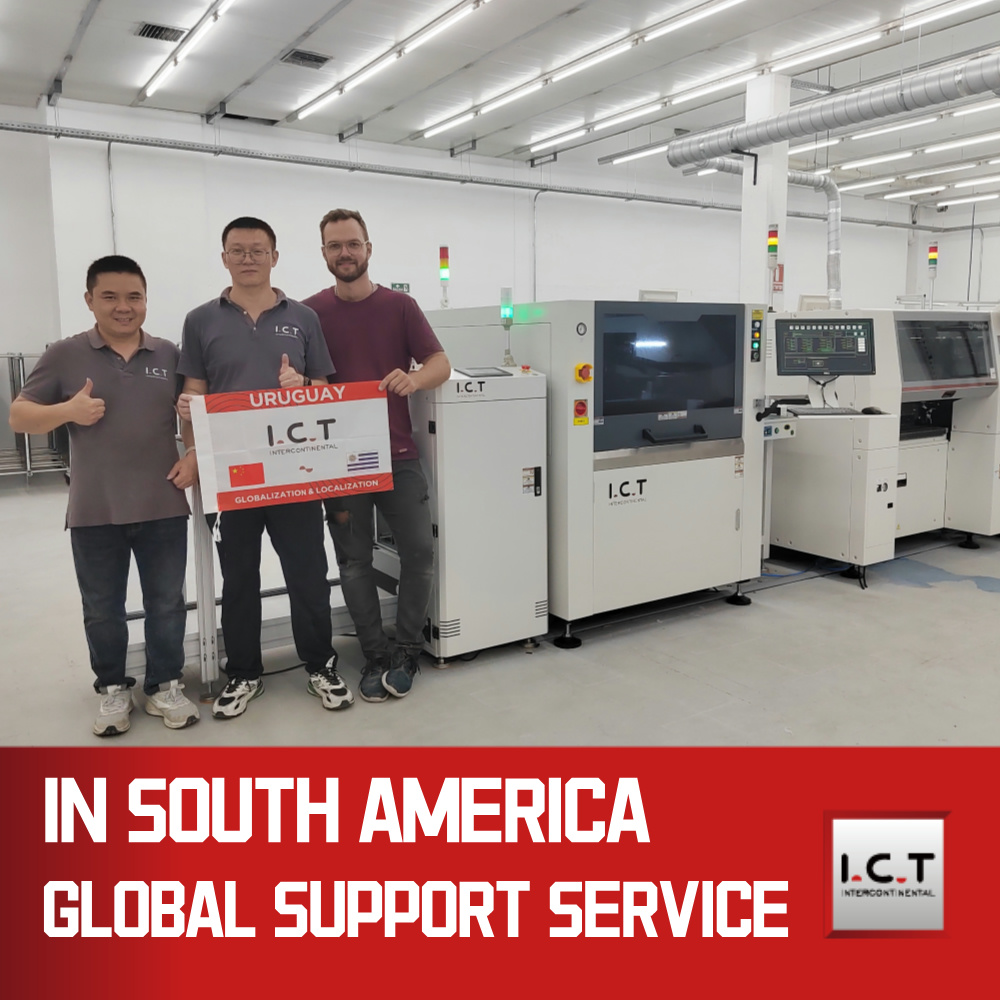

| Küresel Servis ve Eğitim Desteği
I.C.T dünya çapında tam destek sağlar. 20 mühendisimiz ücretsiz çevrimiçi eğitim, yerinde kurulum ve ömür boyu yedek parça hizmeti sunmaktadır. 8 şube ve 72 ülke deneyimi, 2 saat içinde yanıt garantisi veriyor. Düzenli ücretsiz yazılım yükseltmeleri, tam otomatik smt şablon yazıcınızın her zaman güncel kalmasını sağlar.
| Müşteri Yorumları
'Mühendisler 24 saat içinde destek verdi ve her şeyi düzeltti – gerçek ortaklar!' 'Gördüğüm en iyi paketleme – makine okyanus nakliyesinden sonra mükemmel bir şekilde elime ulaştı.' 'Yanıt hızı hafta sonlarında bile inanılmaz.' 'Baskı kalitesi Avrupa markalarından daha iyi, fiyatı sadece yarı fiyatına!'
| Sertifikalar ve Standartlar
I.C.T CE, RoHS, ISO9001 sertifikalarına ve 30'dan fazla buluş patentine sahiptir. Her otomatik pcb lehimli yazıcı makinesi, sevkiyattan önce 48 saatlik tam yük testinden geçer. Güvenebileceğiniz kalite.
| I.C.T Şirketi ve Fabrikamız Hakkında
I.C.T, Dongguan'da kendi Ar-Ge'si ve 12.000㎡ fabrikası olan 25 yıllık bir SMT uzmanıdır. 89 personel ve 20 mühendis, 72 ülkede 1600'den fazla müşteriye hizmet vermektedir. Sıkı IPC standart testleri ve eksiksiz kalite sistemi, her makinenin mükemmel çalışmasını sağlar. Hızlı büyüyoruz çünkü her zaman müşterilerimize öncelik veriyoruz.
