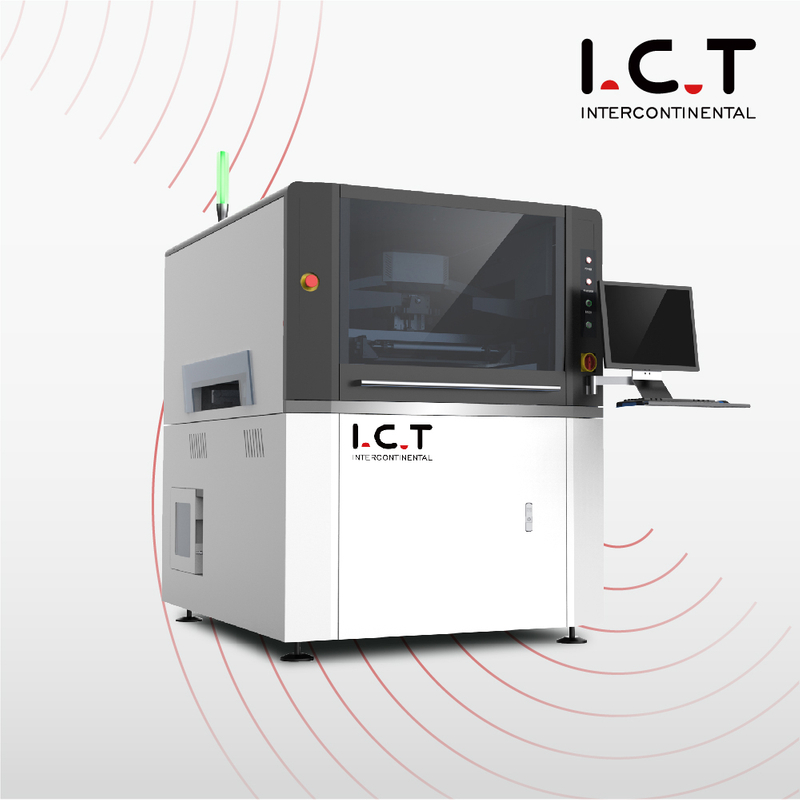

| SMT PCB stensil Serigrafi Baskı Makinesi Temelleri
SMT PCB stensil Serigrafi baskı makinesi, 7 saniyeden kısa döngülerle 650x610 mm'ye kadar PCB'leri işler. Yüksek doğruluk ±0,01 mm tekrar ve 0,025 mm baskı takımı LED, otomotiv, elektronik. Otomatik özellikler arasında PCB kalibrasyonu, basınç geri bildirimi, şablon temizleme bulunur. Tutkal baskı seçeneği iyi çalışıyor. Şablon PCB yazıcı, kolay gezinme için Windows 10'u kullanır. Endüstri 4.0 ve MES gerçek zamanlı bilgiye olanak sağlıyor. I.C.T tam planlama ve destek sağlar. Bu SMT şablon yazıcı, SMT PCB baskı makinesindeki çeşitli ihtiyaçları otomatik olarak karşılar. SMT için serigrafi baskı makinesi manuel çalışmayı azaltır. Yazıcı kalıbı PCB tutarlı sonuçlar sağlar.
| Özellik
Kemer köprü süspansiyonu, sileceği doğrudan iki yüksek hassasiyetli adımlı motora bağlar. Bu, birçok yöntemde ayırma hızını ve mesafesini kontrol eder. Çift kaydırma rayları, çalışma öncesi ve sonrasında doğruluk ve stabilite sağlar. Çevrimiçi geri bildirimle otomatik basınç ayarı mükemmel macun oluşturur. SMT PCB stensil Serigrafi baskı makinesi tutkal ve çeşitli alt tabakaları destekler. İthal edilen en iyi markalar arıza oranını azaltır. On yıldan fazla hizmet ömrü. SMT için serigrafi baskı makinesinde maliyet tasarrufu sağlar. Yazıcı kalıbında PCB ince aralık için idealdir.
Benzersiz bantlı konveyör, PCB takılma sorununu önler. Motor sürücüleri hassas bir şekilde 1500 mm/s'ye kadar hızlanır. Sol-sağ, sağ-sol veya diğerleri için yol tarifleri mevcuttur. Yan kelepçeler ve vakum, panoları etkili bir şekilde kelepçeler. %1'in altındaki çarpıklığa izin verilir. SMT şablon yazıcısı, PCB öğesini programlı olarak uygun yüksekliğe otomatik olarak kaldırır. Manyetik pimler veya yukarı-aşağı tablalar destek sağlar. Bu, şablon PCB yazıcıda kaliteli baskılar için düzgün teması garanti eder. 5 dakikadan kısa sürede hızlı geçiş. SMT PCB baskı makinesi hatlarına uyar.
Kuru, ıslak, vakum ve manuel modlar mevcuttur. CCD ve temizleme parçaları güvenlik açısından ayrıdır. Benzersiz püskürtme sistemi yukarıdan aşağıya eşit şekilde uygulanır. Yazılım alkol ve kağıt tüketimini kontrol eder. Özel egzoz motoru güçlü vakum sağlar. SMT için serigrafi baskı makinesi, ışık dengelemeli şablon deliklerini tespit ediyor. Otomatik temizleme, uzun vadede mükemmel baskı sağlar. Bu, SMT PCB stensil Serigrafi baskı makinesinde yüksek standartları korur.
| Şartname
| Model | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Çerçeve boyutu (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB boyut (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Taşıma yönü | Sol-sağ; Sağ sol; Sol sol; Sağa sağ | ||
| Destek sistemi | Manyetik PIN/Yukarı Aşağı Tablo Ayarlanmış/Destek Bloğu | ||
| Sıkıştırma Sistemi | Yan sıkıştırma (vakum nozulu, Otomasyon geri çekilebilir Z basıncı isteğe bağlıdır) | ||
| Yazıcı Kafası | İki bağımsız motorlu yazıcı kafası | ||
| Silecek Tipi | Paslanmaz çelik (standart), plastik | ||
| Temizleme sistemi | Kuru, ıslak, vakum | ||
| Denetleme | 2D Muayene (Standart) | ||
| Güç kaynağı | AC:220±10%,50/60HZ,3Kw | ||
| Kontrol yöntemi | Bilgisayar Kontrolü | ||
| Boyut (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Çerçeve boyutu (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB boyut (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Boyut (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T kalite ve performans üzerinde çalışmaya devam eder, özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.
| SMT Hat Ekipman Listesi
Yüksek Kaliteli PCBA Üretim Hattımız, verimli ve hassas PCB montajı için gelişmiş ekipmanlara sahiptir. Tam otomatik SMT hattı bir yükleyici, doğru lehim pastası uygulaması için bir otomatik yazıcı, hassas bileşen yerleştirme için bir al ve yerleştir makinesi, güvenilir lehimleme için bir yeniden akış fırını ve kapsamlı kusur denetimi için bir AOI sistemi içerir. Bu Yüksek Kaliteli PCBA Üretim Hattı, çeşitli endüstri gereksinimlerini karşılayarak sorunsuz çalışma, yüksek güvenilirlik ve düşük maliyetli SMT montajı sağlar.
| SMT Satırındaki | Ürün Adı Amacı |
|---|---|
| PCB yükleyici | Otomatik olarak çıplak PCB'ları satıra yükler. |
| Lehim macun yazıcı | Lehim pastasını PCB pedlere doğru bir şekilde yazdırır. |
| Seç ve Yer Makinesi | Bileşenleri PCB'lere hassas bir şekilde bağlar. |
| Akıntı fırını | Sağlam eklemler oluşturmak için lehimi eritir. |
| AOI makine | Lehim bağlantılarını ve yerleştirme kusurlarını inceler. |
| SPI Makine | Lehim pastasının yüksekliğini ve kalitesini kontrol eder. |
| İzlenebilirlik ekipmanı | Üretim verilerini kaydeder ve izler: Lazer Markalama Makinesi /Etiket Yerleştirici/Mürekkep Püskürtmeli Yazıcı |
| Müşteri Başarı Örneği Videosu
I.C.T mühendis, bir güzellik enstrümanı müşterisi için Kuzey Amerika'ya uçtu. SMT PCB stensil Serigrafi baskı makinesini kullanarak iki adet SMT hattı kurdular. İş kapsamında talep analizi, ekipman kalibrasyonu ve tam test yer alıyor. Eğitimde görüş eşleştirme, basınç dengesi ve MES parametreleri öğretildi. Hatlar, doğru küçük adımlı sonuçlarla üretim kontrollerini hızlı bir şekilde geçti. Müşteri mühendis bilgisini, hızlı düzeltmeleri ve süreç iyileştirmelerini övdü. Bu örnek, kalıp PCB yazıcı ve otomatik SMT kalıp yazıcısı için küresel hizmetteki I.C.T gücünü gösterir.
| Servis ve Eğitim Desteği
I.C.T, SMT PCB stensil Serigrafi baskı makinesinin kurulumunu, bakımını ve eğitimini yönetir. Saha ekipleri kurulum, optimizasyon ve arıza kayıtlarıyla ilgilenir. Uzaktan yardım sorunları anında analiz eder. Oturumlar MMI, öğretim, navigasyon, yeni programları kapsar ve 5-10 dakika sürer. Verimlilik ve maliyet tasarrufu açısından müşteri süreçlerini inceliyoruz. Global depolar yedek parça stokluyor. Uzun vadeli planlar ayarlamaları ve yükseltmeleri içerir. Bu, SMT PCB baskı makinesinde güvenilir çalışmayı destekler.
| Müşteri Yorumları
Müşteriler, profesyonel yurt dışı çalışmaları ve hızlı yanıtları nedeniyle I.C.T mühendisleri sever. SMT için serigrafi baskı makinesi düşük arızalarla çalışıyor. Ambalaj taşıma sırasında korur. Eğitim operasyonu basitleştirir. Biri, 'Otomatik özellikler döngü süremizi kısalttı' dedi. Bir başkası, istikrarlı baskılara ve yazıcı kalıbı PCB için iyi desteğe dikkat çekti.
| Sertifikalar ve Standartlar
I.C.T kalite ve güvenlik açısından CE, RoHS, ISO9001 sertifikasına sahiptir. Patentler arasında ark temizleme, kağıt kontrolü, sprey, çarpışmayı önleme, dağıtım, hata analizi, doğruluk kontrolü, proses, kalite kontrolü, şablon sistemi, ayırma hızı ve taşıma yer alır. Bunlar küresel çapta yenilikçiliği ve uyumluluğu sağlar.
| I.C.T Şirketi ve SMT Fabrikamız Hakkında
I.C.T, 89 personel ve 20 mühendis ile 12000m²'de kendi bünyesinde Ar-Ge ve üretim yapmaktadır. Hızlı büyümeyle 72 ülkede 1600'den fazla müşteriye hizmet veriyoruz. Fabrikalar sıkı testler ve kalite yönetimi uygular. Yarı iletkenden tam zincirlerin montajına kadar konuyu ele alıyoruz. Sekiz şube ve depo yerel hizmet vermektedir. Bu, SMT PCB stensil Serigrafi baskı makinesi entegrasyonu için eksiksiz çözümler sunar.
