I.C.T | Otomatik CNC PCB Yönlendirme Makinesi Devre Kartı Elit PCB depanelizer I.C.T-5700N

Paylaş:

I.C.T | Otomatik CNC PCB Yönlendirme Makinesi Devre Kartı Elit PCB depanelizer I.C.T-5700N

I.C.T PCB freze makinesi, günlük üretimde devre kartları için doğru, düşük gerilimli ayırma sağlar.

A. İkili platformlar çeşitli görevleri sorunsuz bir şekilde yerine getirir.
B. Yüksek hızlı iş mili hassas kesimler sağlar.
C. Gelişmiş CCD, panoları mükemmel şekilde hizalar.
D. İyon tabancası statiği sessizce giderir.
e. Takım sensörleri yaygın hataları önler.
F. Panasonic motorlar istikrarlı sürüş sağlar.
G. I.C.T hizmeti dünya çapındaki kullanıcıları destekler.

Model：
I.C.T-5700
ürün markası：
I.C.T

Kullanılabilirlik Durumu:

Miktar：



Sor Soru Çubuğuna Ekle

Ürün Açıklaması

| Güvenilir Çevrimdışı PCB Yönlendirme Makinesi

0-1 PCB Yönlendirme Makinesi 7500

İşçiler bu PCB yönlendirme makinesini akıllı telefonlar, giyilebilir cihazlar, akıllı evler, tabletler, otomotiv elektroniği, tıbbi aletler ve havacılık gibi alanlarda kullanıyor. 340×380 mm'den 450×600 mm'ye kadar, 0,5 ila 5,0 mm kalınlıktaki levhaları işler. Yeni CCD sistemi işaretleri net bir şekilde tespit eder ve hizalamayı kendi başına ayarlar. İş mili hızları 80.000 dev/dak'ya ulaşarak daha hassas doğruluk için stresi azaltır. İkili platformlar ayrı işleri yürütür veya daha büyük işler için birleşir. İyon hava tabancası statiği temizleyerek tozun dışarıda kalmasını sağlar. Sensörler kesiciyi yakından izler. Sessiz toz toplayıcı güçlü bir şekilde çeker. Basit kontroller, PCB yönlendirici makine devre kartının yoğun mağazalarda kullanımını basit hale getirir.

| Özellik

İletim Sistemi

1-1 İletim Sistemi

Japonya'dan gelen Panasonic servo motorlar, her gün güvenilir hareket sağlamak için hassas vida çubuklarına ve Tayvan kılavuz raylarına bağlanır. Daha kalın çerçeve, uzun vardiyalar boyunca her şeyin sabit kalmasını sağlar. Tank zincirleri kabloları güvenli ve yoldan uzak tutar. Toza dayanıklı X ekseni tasarımı, temizlik ve onarım masraflarını azaltır. Bu sağlam parçalar, PCB yönlendirme makinesinin fazla sorun yaşamadan çalışmasını sağlayarak işçilerin onarım yerine üretime odaklanmasını sağlar.

Yönlendirici Sistemi

2-1 Yönlendirici Sistemi

Yüksek hızlı iş mili, düşük ataletle hızlı tepki verir ve temiz kenarlar için kesme gerilimini azaltır. İyon hava tabancası statik elektriği uzaklaştırarak yüzeyleri tozdan arındırır. İsteğe bağlı otomatik takım değiştirici kesintisiz çalışmaya olanak tanır. Kırık takım tespiti anında uyarı verir. Kolay kurulum için CCD kamera kesiciyle aynı hizadadır. Bu kurulum, PCB yönlendirme makinesini, operatörlerin günlük görevlerde güvendiği güvenilir bir araç haline getirir.

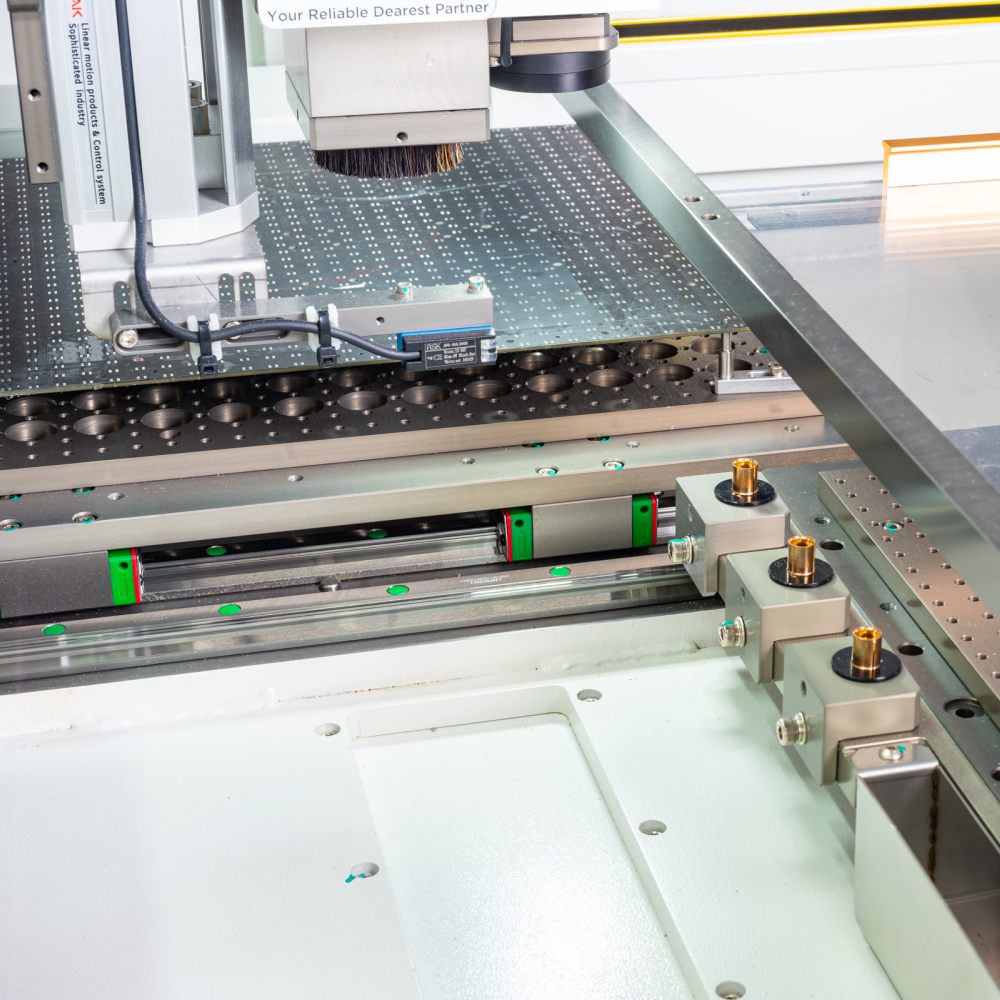

Platform Sistemi

Petek tabanı tahtaları sıkı tutar ve birçok türe uyar. İkili platformlar özel armatürleri sorunsuz bir şekilde alır. Güvenlik için iki başlatma düğmesinin birbirine basılması gerekir. Işık perdeleri ve kapakları, acil durum durdurma özelliğiyle tam koruma sağlar. Kaydırma rayları ve servolar Y eksenini sağlam tutar. PCB yönlendirme makinesi, insanların güvenle çalıştığı güvenli bir yer haline gelir.

Kontrol sistemi

Gerçek zamanlı CCD, ekranda net görüntüler gösterir. Kolay arayüz standartları karşılar ve işleri hızlı bir şekilde değiştirir. Günlükler daha iyi kalite için verileri izler. Güçlü kontrolör parazitlere karşı iyi bir şekilde mücadele eder. Hassasiyet zamanla yüksek kalır. Operatörler, PCB yönlendirme makinesinin, ellerindeki tanıdık bir alet gibi kullanımının kolay olduğunu düşünüyor.

Detay Gösterimi

Konveksiyon fanı havayı içeride bile tutar. Yan sensörler kapıları risklerden korur. ESD bağlantısı kıvılcımlara karşı koruma sağlar. Otomatik değiştirici, takımları sorunsuz bir şekilde değiştirir. Bıçak sensörü saatlerin aşınması. Pnömatik payandalar kapıları sabit bir şekilde açık tutar. Bu küçük özellikler, PCB yönlendirme makinesinin, onu her gün çalıştıranlar için düşünceli ve güvenli hissetmesini sağlar.

| Şartname

Model	I.C.T-5700M	I.C.T-5700L	I.C.T-5700LL
Pcb Boyutu (Çift platform, Özel boyut isteğe bağlı)	290*350mm	350*450mm	450*500mm
PCB kalınlık	0,3~6,0 mm
Ağırlık (elektrikli süpürge ile)	1000kg
Boyut	107514301460mm	112515301460mm	122515301460mm
Toz Toplama Yöntemi	Elektrikli süpürge
Elektrikli süpürgenin hava hacmi	28~35cm3/dak
Elektrikli süpürge Boyutu	6407851760mm
Toz Toplayıcının Gerilimi	380V,50/60HZ,3kw

| SMT Hat Ekipman Listesi

SMT satır

I.C.T gerçek Yüksek Kaliteli PCBA Üretim Hattını oluşturur. Vakumlu yükleyici tahtayı temizler. Otomatik yazıcı yapıştırmayı doğru şekilde yerleştirir. Yerleştirici çipi doğru ayarladı. Birçok bölge yeniden akıtma lehimi serttir. İyi AOI tüm kötüleri bul. Hat sıkı kalsın. Verim yüksek. Maliyeti düşük. Oyun yok. Zorlu işler için araç sağlığı ışığını kullanın. Yönetim kurulu gerçek dünyaya hazır olsun. Tamamen geri döndük.

1 SMT SMT Makinesi ile Hat 02

SMT Satırındaki	Ürün Adı Amacı
SMT satır	Anahtar Teslimi Ful-auto SMT montaj hattı
PCB yükleyici	Otomatik olarak çıplak PCB'ları satıra yükler.
Lehim macun yazıcı	Lehim pastasını PCB pedlere doğru bir şekilde yazdırır.
Seç ve Yer Makinesi	Bileşenleri PCB'lere hassas bir şekilde bağlar.
Akıntı fırını	Sağlam eklemler oluşturmak için lehimi eritir.

| Müşteri Başarısı Videosu

Cezayir'den özellikli telefonlar üreten bir ekip, panelleri ve parçaları, ondan fazla paneli hazır halde fabrikamıza geldi. Tüm seriyi çalışırken gösterdik: yazıcı lehim yerleştirdi, SPI kontrol etti, RX-8 küçük parçalar yerleştirdi, RS-1R büyük parçaları tuttu, tepsi beslemeli kapaklar, yeniden akıtarak lehimlendi, AOI yakından baktı. Daha sonra I.C.T PCB freze makinesi temiz ayrımları kesti. Her şey istikrarlı ve emin bir şekilde ilerliyordu. Gerçek verimliliği ve iyi sonuçları gördüler ve PCB yönlendirici makine devre kartı prosesine güvenerek ayrıldılar.

| Servis ve Eğitim Desteği

Dünya çapındaki servis merkezleri hızlı yanıt verir. Hatların devamını sağlamak için parçalar hızlı geliyor. Uzaktan yardım birçok şeyi düzeltir. Yerinde eğitim, PCB yönlendirme makinesinin kurulumunu, programlamasını, araçlarını ve bakımını kapsar. Mühendisler adım adım öğretir. Devam eden tavsiyeler yıllar geçtikçe çalışmayı geliştirir. Bu destek, mağazalarını inşa eden müşteriler için sağlam bir el gibi geliyor.

PCB Yönlendirme Makinesi 204

| Müşteri Görüşleri

İnsanlar sıklıkla mühendislerimizin işlerini bildiklerini ve temizlemeye yardımcı olduklarını söylüyor. Makineler istikrarlı ve doğru kesim yapar. Ambalaj, yolda eşyaların güvende kalmasını sağlar. Hızlı cevaplar iyi duygular yaratır. Müşteriler I.C.T'u teçhizat ve bakım konusunda güçlü olarak görüyor.

Müşteri İncelemesi-06

| Sertifikalar ve Standartlar

Patentler kendi fikirlerimizi gösterir. ISO9001 kaliteyi sıkı tutar. RoHS dünyayı önemsiyor. CE güvenli kullanım anlamına gelir. Bu işaretler, PCB yönlendirme makinesinin insanların güvendiği gerçek standartları karşıladığını söylüyor.

I.C.T-Sertifika-02

| I.C.T Şirketi ve Fabrika Hakkında

Fabrikalar sıkı testler ve kalite adımları uygular. Birçok mühendis araştırmayı ve inşayı yönlendirir. Büyüme, 72 ülkede 1600'ün üzerinde müşteriyi beraberinde getirdi. Her PCB yönlendirme makinesi dikkatli kontrollerden geçer. Yeni yollara ve küresel yardıma odaklanmak, bağları güçlü ve kalıcı tutar.
