I.C.T-6534
I.C.T
| Miktar： | |
|---|---|

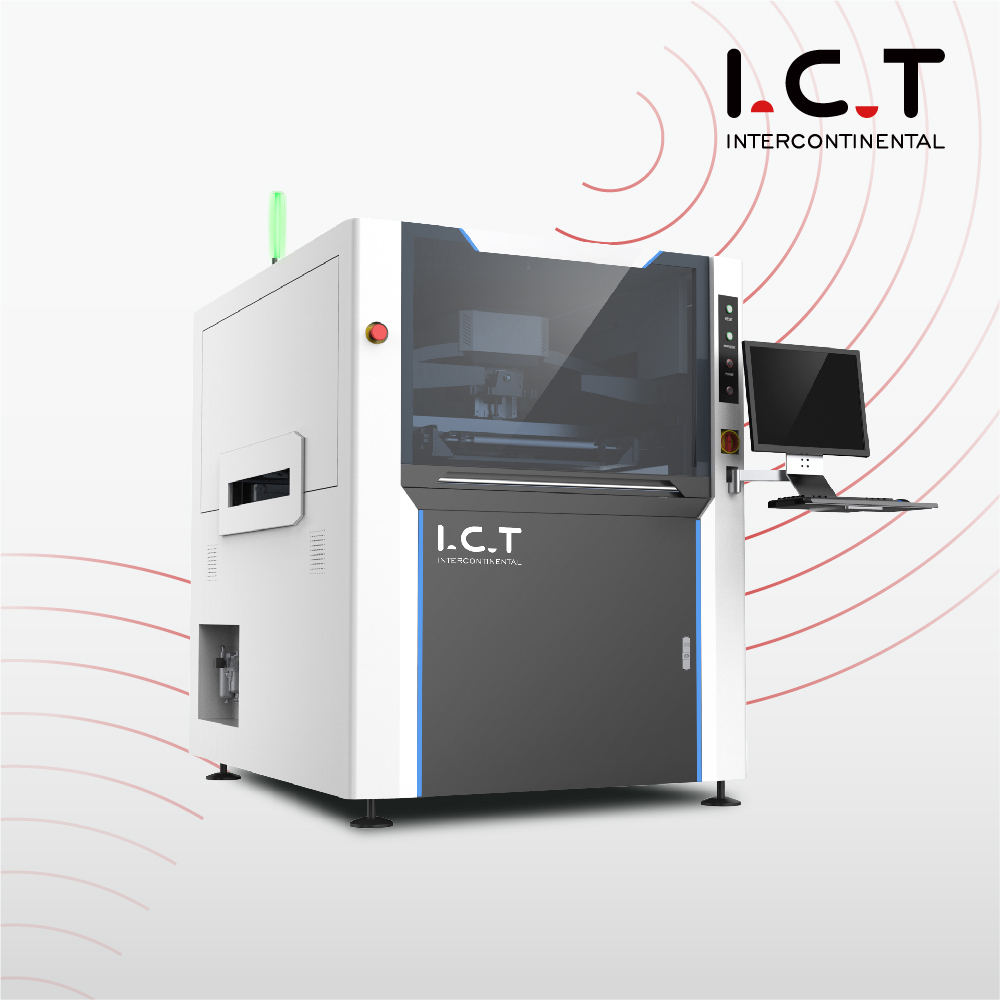

| Yüksek Hassasiyetli SMT Lehim Pastası stensil Yazıcı
Yeniden çalışmayı ve kesintileri sonsuza kadar sonlandırın. I.C.T-6534 SMT lehim pastası stensil yazıcı, 0201 pedlerde 7 saniyeden kısa sürede ±0,025 mm doğruluk sağlar. Bu yüksek hassasiyetli baskı makinesi, 50×50 mm'den 650×340 mm'ye kadar PCB saniyeleri otomatik olarak işler. Panasonic motorlar + Alman Rexroth rayları maksimum çalışma süresine ulaşır. Dahili 2D inceleme kusurları anında durdurur. Elektrikli süpürgeyle temizleme 8 saniyede tamamlanır. Ürün değişimi alet gerektirmeden 4 dakikada tamamlanır.
| Özellik
Kemer köprüsü asma başlığı titreşimi tamamen ortadan kaldırır. Çift Panasonic motorlar, basıncı gerçek zamanlı olarak 0,1 kg'a kadar ayarlar. Basınç geri besleme sistemi, 0201 bileşenlerindeki köprülemeyi ortadan kaldırır. SMT lehim pastası stensil yazıcısı, ilk karttan son karta kadar aynı macun hacmini korur.
0,2 saniyelik çarpışma önleyici sensörlere sahip 1500 mm/sn kayışlar. Vakum kelepçeleri 0,4 mm ultra ince PCB'leri bükülmeden sabitler. Yön değişikliği LR/RL yalnızca 30 saniye sürer. SMT lehim pastası stensil yazıcı tüm vardiya boyunca sorunsuz çalışmaya devam eder.
Tek tıklamayla kuru/ıslak/vakum seçimi. Yukarıdan aşağıya sprey alkol kullanımını %60 oranında azaltır. Güçlü vakum, 0,1 mm'lik açıklıkları 8 saniyede temizler. Dahili sayaç sarf malzemelerinden tasarruf sağlar. Tam otomatik SMT lehim pastası stensil yazıcı makinesi sıfır manuel silme gerektirir.
| Şartname
| Model | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Çerçeve boyutu (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB boyut (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Taşıma yönü | Sol-sağ; Sağ sol; Sol sol; Sağa sağ | ||
| Destek sistemi | Manyetik PIN/Yukarı Aşağı Tablo Ayarlanmış/Destek Bloğu | ||
| Sıkıştırma Sistemi | Yan sıkıştırma (vakum nozulu, Otomasyon geri çekilebilir Z basıncı isteğe bağlıdır) | ||
| Yazıcı Kafası | İki bağımsız motorlu yazıcı kafası | ||
| Silecek Tipi | Paslanmaz çelik (standart), plastik | ||
| Temizleme sistemi | Kuru, ıslak, vakum | ||
| Denetleme | 2D Muayene (Standart) | ||
| Güç kaynağı | AC:220±10%,50/60HZ,3Kw | ||
| Kontrol yöntemi | Bilgisayar Kontrolü | ||
| Boyut (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Çerçeve boyutu (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB boyut (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Boyut (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T kalite ve performans üzerinde çalışmaya devam eder, özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.

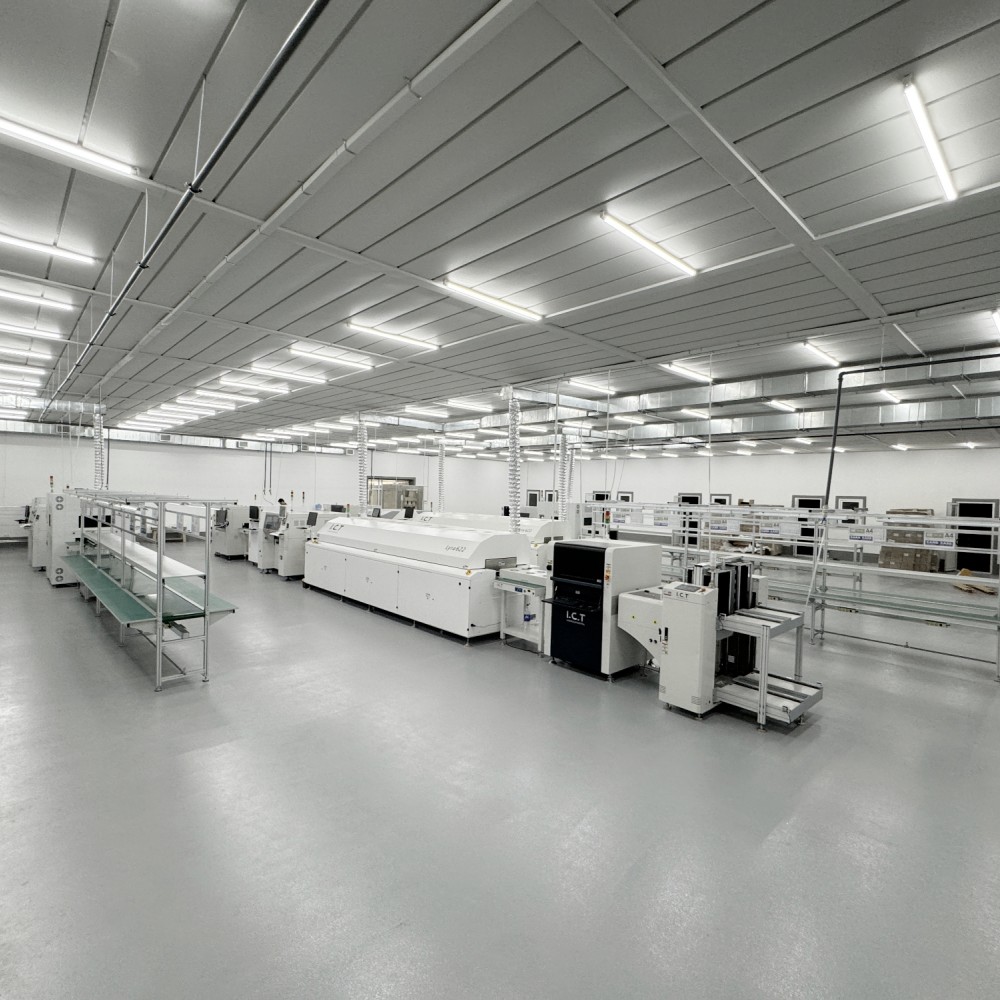

| SMT Hat Ekipman Listesi
I.C.T Yüksek Kaliteli PCBA Üretim Hattı, verimli ve hassas PCB montajı için gelişmiş ekipmanlara sahiptir. Tam otomatik SMT hattı bir yükleyici, doğru lehim pastası uygulaması için bir otomatik yazıcı, hassas bileşen yerleştirme için bir al ve yerleştir makinesi, güvenilir lehimleme için bir yeniden akış fırını ve kapsamlı kusur denetimi için bir AOI sistemi içerir. Bu Yüksek Kaliteli PCBA Üretim Hattı, çeşitli endüstri gereksinimlerini karşılayarak sorunsuz çalışma, yüksek güvenilirlik ve düşük maliyetli SMT montajı sağlar.
| SMT Satırındaki | Ürün Adı Amacı |
|---|---|
| PCB yükleyici | Otomatik olarak çıplak PCB'ları satıra yükler. |
| Lehim macun yazıcı | Lehim pastasını PCB pedlere doğru bir şekilde yazdırır. |
| Seç ve Yer Makinesi | Bileşenleri PCB'lere hassas bir şekilde bağlar. |
| Akıntı fırını | Sağlam eklemler oluşturmak için lehimi eritir. |
| AOI makine | Lehim bağlantılarını ve yerleştirme kusurlarını inceler. |
| SPI Makine | Lehim pastasının yüksekliğini ve kalitesini kontrol eder. |
Dahili lehim bağlantı bütünlüğünü denetler ve gizli kusurları tespit eder. | |
| SMT Temizleme Makinesi | PCB'ları, şablonları, fikstürleri, püskürtme uçlarını vb. temizlemek için kullanılır. |
| PCB Kesme Makinası | PCBA'yi nihai ürüne kesin |
| İzlenebilirlik ekipmanı | Üretim verilerini kaydeder ve izler: Lazer Markalama Makinesi /Etiket Yerleştirici/Mürekkep Püskürtmeli Yazıcı |

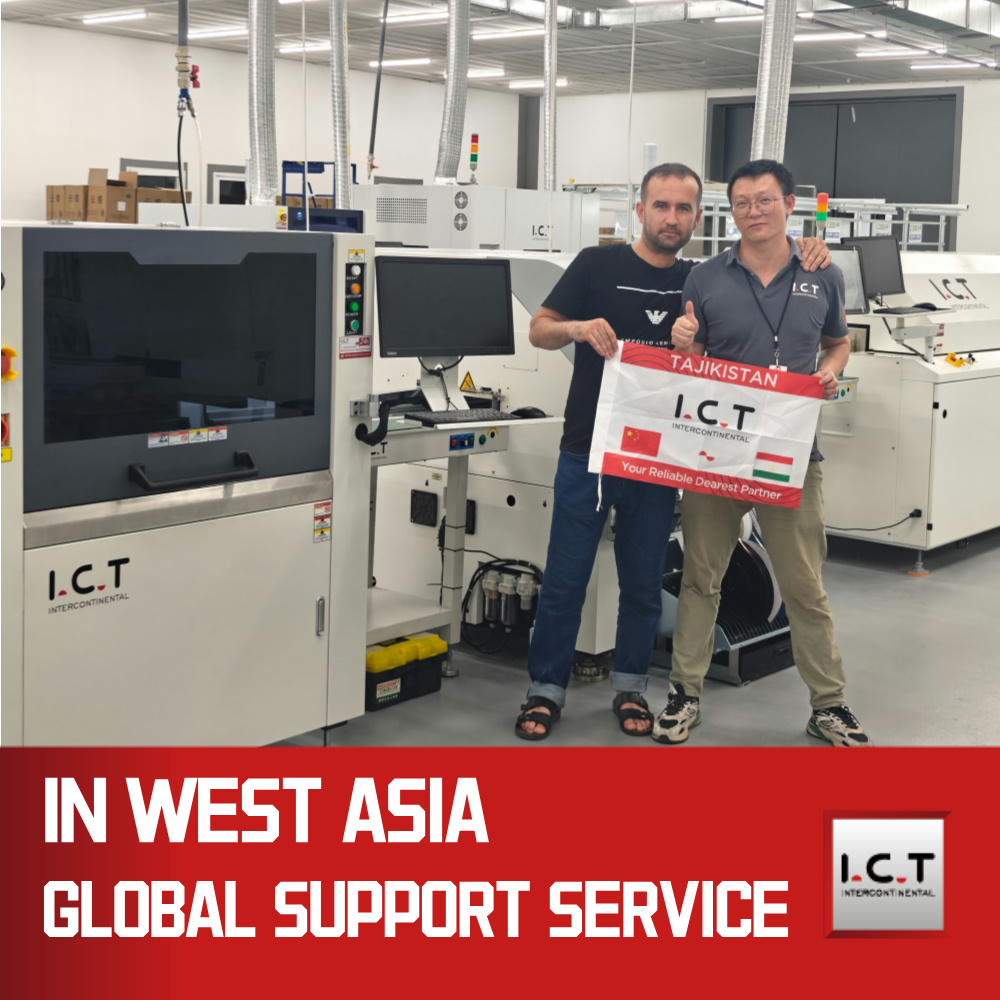

| Müşteri Başarısı Örnek Olay İncelemesi
Tacikistan LED fabrikasında iki SMT hattı, bir DIP, bir kaplama, bir tutkal ve bir ampul montaj hattı kuruldu. Vinç boşaltma, 3 günlük kurulum ve uygulamalı eğitim mükemmel bir şekilde tamamlandı. SMT lehim pastası stensil yazıcı, ilk günden itibaren mükemmel bir ilk geçiş verimi sağladı. Aylık çıktı, sıfır köprüleme sorunuyla önemli ölçüde arttı. Fabrika hızla başabaş noktasına ulaştı.
| Küresel Servis ve Eğitim Desteği
72 ülkede 48 saat içinde yerinde yanıt. Sekiz denizaşırı depo, yedek parçaları aynı gün gönderiyor; gümrükte gecikme yok. Uzaktan teşhis çoğu arızayı 30 dakika içinde çözer. Ömür boyu ücretsiz yazılım güncellemeleri dahildir. Operatörler, SMT lehim pastası stensil yazıcısında 2 saatte ustalaşır. Yıllık Çin eğitim kampı iki kişilik seyahati kapsar. Binlerce fabrika, I.C.T desteğiyle sıfır uzun süreli kapanmanın tadını çıkarıyor。

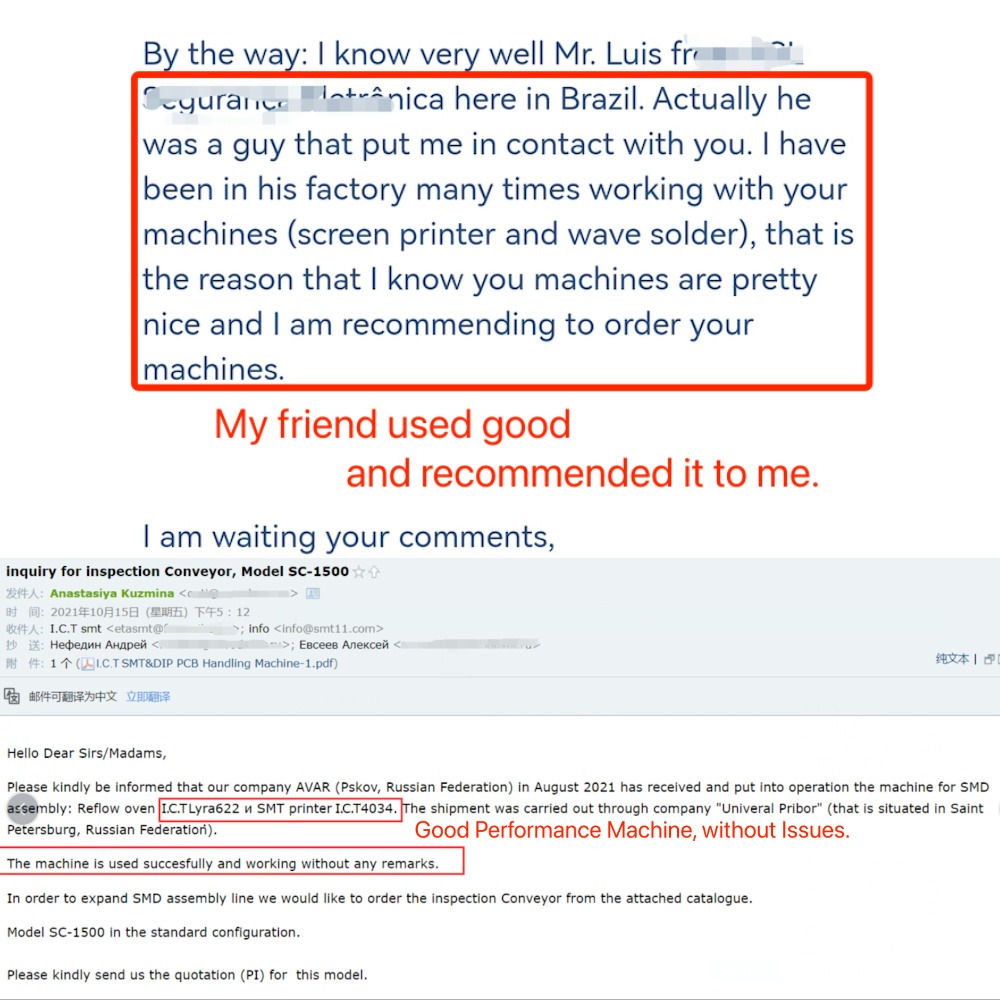

| Müşteri Yorumları
Müşteriler, ultra hızlı yanıt ve hatların çalışır durumda kalmasını sağlayan profesyonel yerinde hizmet için I.C.T mühendislerini çok övüyor. Fabrikalar, uzun okyanus nakliyesi sırasında her SMT lehim pastası stensil yazıcıyı koruyan, kaya gibi sağlam ahşap+çelik ambalajı sever. Operatörler, yeni çalışanların mükemmel panoları hızla ve güvenle basmasını sağlayan basit eğitim programını takdir ediyor. Üretim yöneticileri, beklenmedik duruşları tamamen ortadan kaldıran güvenilir çalışma süresine ve kolay bakıma değer verir. Küresel ortaklar, 7/24 uzaktan desteğimize ve aynı gün yedek parça teslimatımıza en yüksek puanları veriyor. Her alıcı, I.C.T'u uzun vadeli güvenilir ortak haline getiren olağanüstü dayanıklılığın ve tutarlı yüksek hassasiyetin farkındadır.
| Sertifikalar ve Standartlar
Her SMT lehim pastası stensil yazıcı CE, RoHS, ISO9001 ve 50'den fazla buluş patentine sahiptir. Bağımsız CeTaQ laboratuvarı, tüm birimlerde ±0,01 mm tekrar doğruluğunu onaylar. 48 saatlik %100 yük yakımı bebek arızalarını ortadan kaldırır. SPI CPK, binlerce makinede 0201 pedlerde mükemmel kalıyor. Her üniteyle birlikte gönderilen eksiksiz üçüncü taraf raporları - dünya çapında sıfır gümrük reddi
| I.C.T Şirketi ve Fabrikamız Hakkında
2012 yılında kurulan 89 mühendis, 12.000 m²'lik şirket içi fabrikada faaliyet göstermektedir. Her makinede tam tasarım-üretim-test izlenebilirliği. 72 ülkede 1600'den fazla müşteri 7/24 hat işletiyor. Sekiz küresel depo + yerel ekip yedek gecikmeleri ortadan kaldırır. I.C.T, sıfır riskle 0'dan 1'e tam SMT fabrika sunar.
