I.C.T'ın Yükseltilmiş Uçan Prob Test Cihazı: PCBA Denetimi için Güvenilir Hassasiyet

Baskılı devre kartı düzenekleri (PCBAs) oluştururken kapsamlı test yapılması tartışılamaz — ve I.C.T A40 Uçan Prob Test Cihazı, süreci aşırı karmaşık hale getirmeden güvenilir sonuçlar sunar. Bu yükseltilmiş uçan prob testi çözümü, kaliteli üretim iş akışlarını desteklemek için sorunsuz hareket kontrolünü, çok yönlü denetim kapsamını ve kullanıcı dostu çalışmayı bir araya getirir.

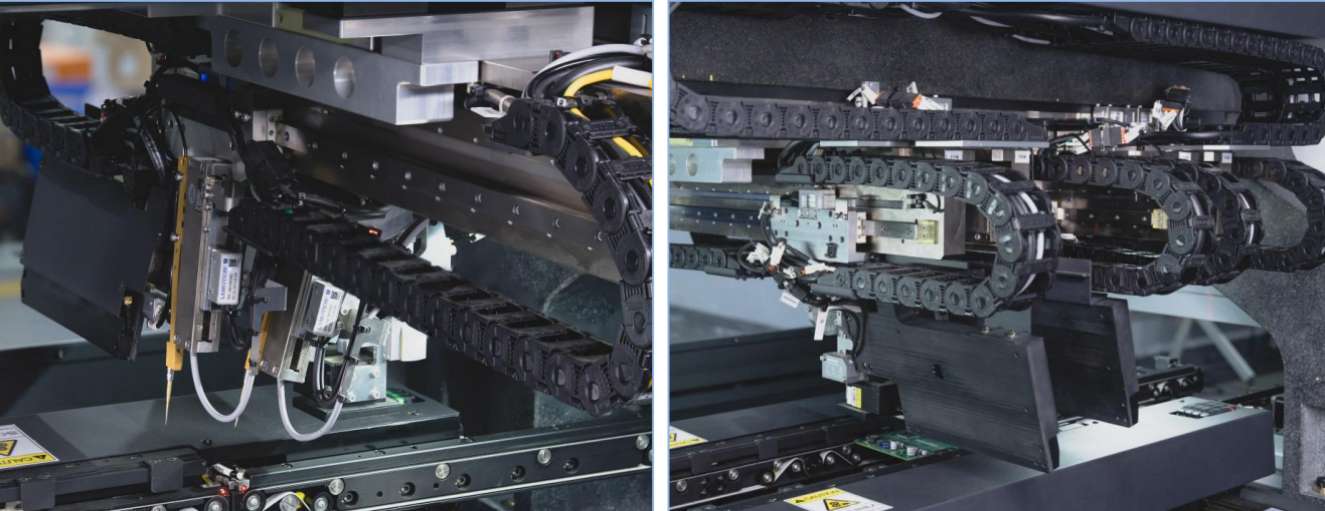

Bu sistemin merkezinde gelişmiş Tahrik Sistemi yer alır; birden fazla bağımsız servo motor, yüksek hassasiyetli bilyalı vidalar ve titreşim sönümleyici mermer taban ile bir araya gelerek kart üzerinde hızlı, doğru prob hareketi sağlar. Bu kurulum, X/Y eksenlerinde 1 μm'ye kadar eksen çözünürlüğü ile 1000 mm/s'ye kadar yüksek hızlı testleri destekler ve karmaşık tasarımlarda bile size güvenilir kapsama alanı sağlar.

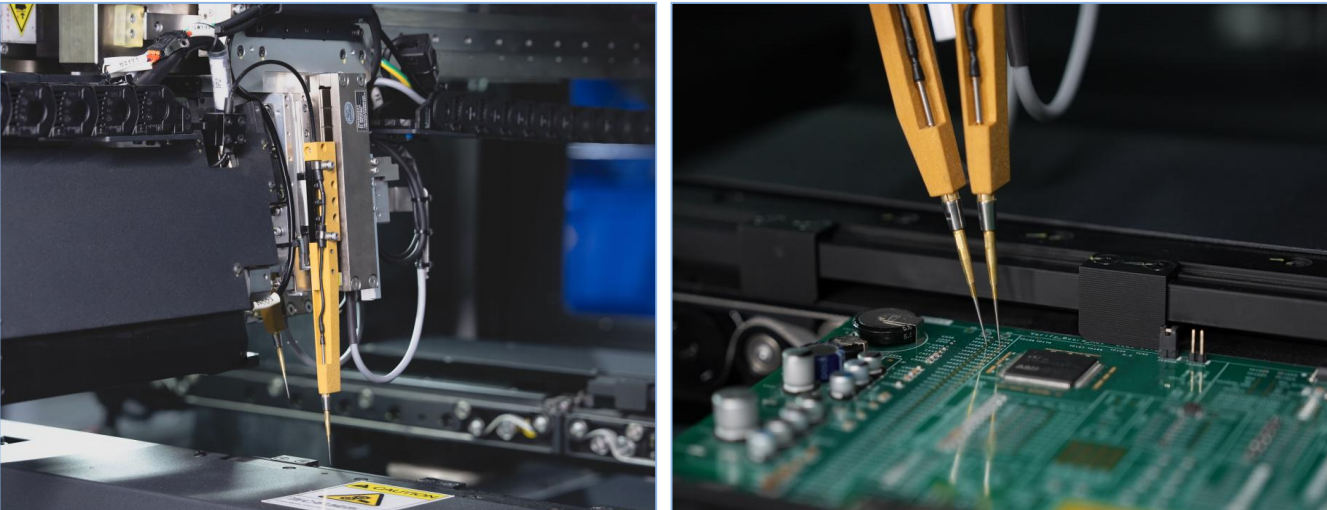

Test Probları Sistemi esneklik ve ayrıntılı denetim için tasarlanmıştır. Dört adet üstten uçan prob (6 veya 8'e kadar genişletilebilir), hassas teması korurken hassas pedleri ve bileşenleri korumak için yumuşak inişli prob teknolojisi ve ayarlanabilir prob basıncını kullanarak bağımsız olarak çalışır. Bu yaklaşım yalnızca test kapsamını geliştirmekle kalmaz, aynı zamanda yoğun düzenler için yol planlamayı da hızlandırır.

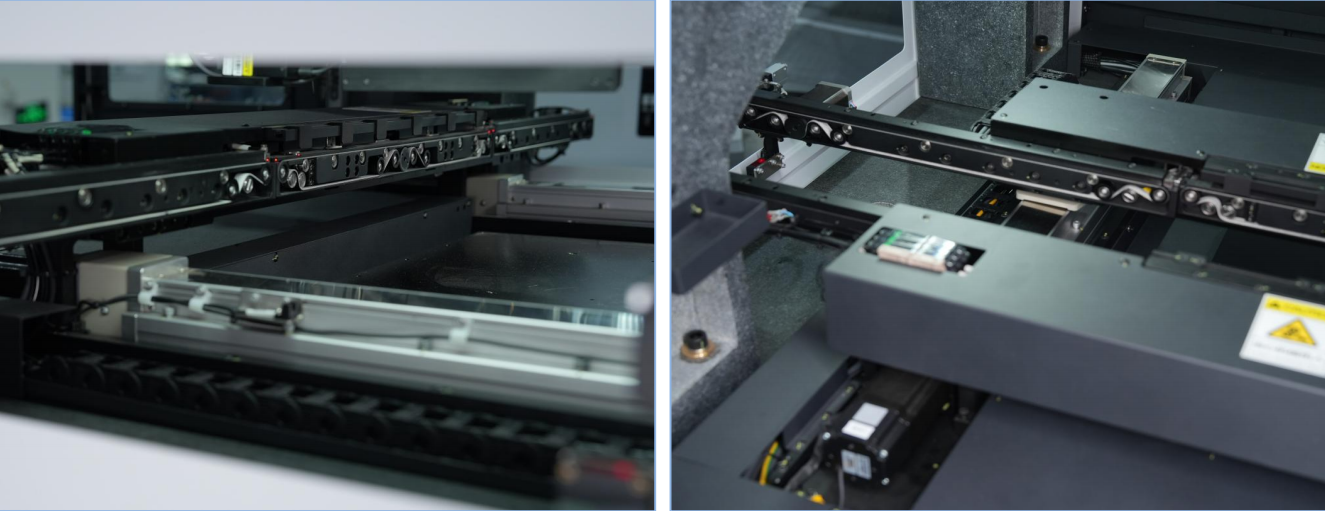

Tutarlı tahta kullanımını desteklemek için makine, anti-statik kayış ve yüksek hassasiyetli sensörlere sahip sağlam bir konveyör Sistemi kullanır. İster üretim sırasında hat içi ister çevrimdışı parti modunda çalışıyor olsun, konveyör, panonun doğru konumlandırılmasını ve test alanı boyunca sorunsuz hareket etmesini sağlar.

Yazılım desteği kurulumu kolaylaştırır: CAD dosyalarını içe aktarın, test programlarını otomatik olarak oluşturun ve sonuçları net raporlamayla analiz edin; hatta veri odaklı üretim kontrolü için MES sistemleriyle doğrudan entegrasyon yapın. Bu hassasiyet ve esneklik dengesiyle, yükseltilmiş I.C.T Uçan Prob Test Cihazı, üreticilerin prototipler, küçük partiler ve üretim süreçlerinde kalite kontrolünü güvenle geliştirmelerine yardımcı olur.
