Nitrojen yeniden akışlı lehimleme, lehim pastası eriyip elektriksel ve mekanik bağlantılar oluştururken düşük oksijenli bir ortam oluşturmak için nitrojen kullanan bir yüzeye monte montaj işlemidir. İşlem, zorlu PCB üretiminde yaygındır çünkü oksidasyonu azaltabilir, lehimin ıslanmasını geliştirebilir ve zor montajları daha tutarlı hale getirebilir.
Nitrojen yeniden akışlı lehimlemenin nasıl çalıştığını anlamak için sürecin tamamına bakmak yardımcı olur. Azot beslemesi, fırın yalıtımı, oksijen kontrolü, termal profil oluşturma, lehim pastası kimyası, levha yükleme ve incelemenin tümü nihai sonucu etkiler.
Nitrojen, iyi baskı veya profil oluşturmanın evrensel bir alternatifi değildir. Bir süreç aracıdır. Doğru ürüne uygulandığında süreç marjını iyileştirebilir ve kalite riskini azaltabilir.
Azot yeniden akışlı lehimleme, azaltılmış oksijen içeren bir atmosferde gerçekleştirilen yeniden akışlı lehimlemedir. Azot fırın tüneline girer ve PCB etrafındaki havanın çoğunu değiştirir. Kart daha sonra kontrollü ısıtma ve soğutma bölgelerinden geçer.
Lehim pastası önce yumuşar, sonra sıvı hale gelir ve son olarak kart soğudukça katılaşır. Sıvı faz sırasında nitrojen, açıkta kalan metal ve erimiş lehim ile reaksiyona girecek mevcut oksijen miktarını azaltır.
Standart hava yeniden akışı fırının içindeki çevredeki havayı kullanır. Azotun yeniden akışı, termal prosese atmosfer kontrolü ekler. Fırın nitrojen akışını, egzozu, contaları, sensör okumalarını ve alarm limitlerini yönetmelidir.
Eksiksiz nitrojen yeniden akışlı lehimleme kılavuzu, atmosfer kararını macun seçimi, termal profil oluşturma, inceleme, bakım ve üretim maliyeti ile birleştirir.

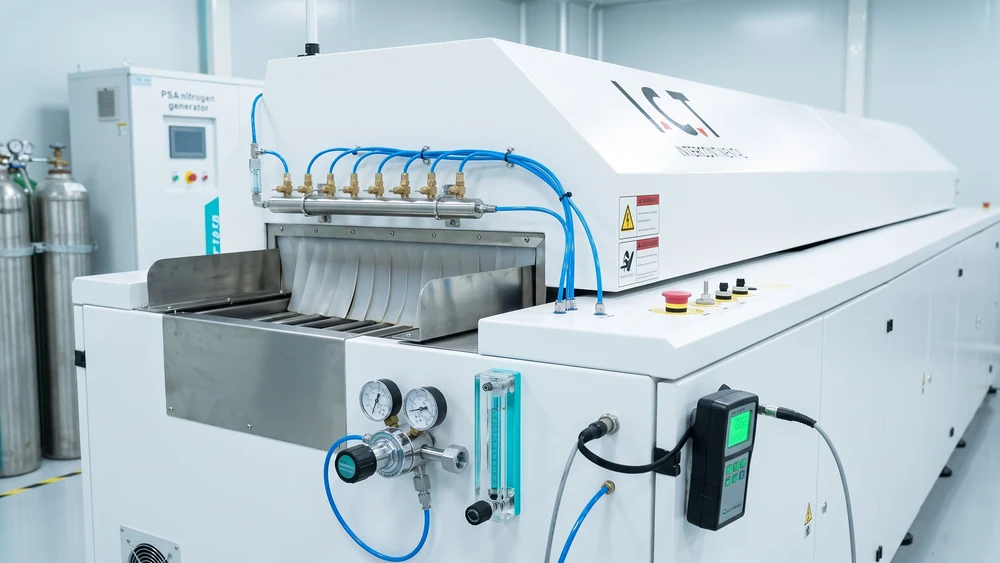

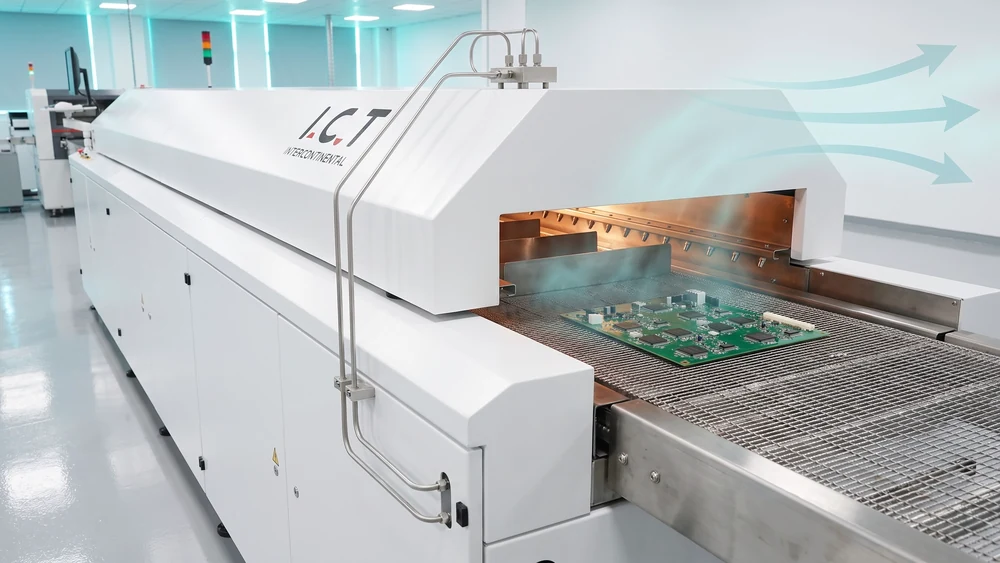

Azot, bir toplu tanktan, silindir sisteminden veya nitrojen jeneratöründen sağlanır. Gaz, yeniden akış fırınına girmeden önce regülatörlerden ve filtrelerden geçer. Dağıtım manifoldları veya enjeksiyon portları gazı proses tüneli boyunca dağıtır.
Fırın egzozu yer değiştiren havayı giderir ve sabit bir iç atmosferin korunmasına yardımcı olur. Amaç sadece mümkün olduğu kadar çok gaz eklemek değildir. Amaç, normal üretim koşulları altında öngörülebilir düşük oksijenli bir ortam yaratmaktır.
PCB, sıcaklığın kademeli olarak arttığı ön ısıtma bölgesine girer. Daha sonra ısının daha homojen hale geldiği ve akının aktive olmaya başladığı ıslatma bölgesinden geçer. Yeniden akış bölgesinde lehim sıvılaşmaya ulaşır ve pedleri ve uçları ıslatır. Kart daha sonra soğutma bölgelerine girer.
Sıcaklık ve atmosfer birlikte çalışır. İyi bir nitrojen ayarı, yanlış rampa hızını, yetersiz tepe sıcaklığını veya sıvılaşmanın üzerinde aşırı süreyi telafi edemez.
Bir oksijen analizörü, tanımlanmış bir konumdaki atmosferi ölçer. Kontrol sistemi okumayı görüntüleyebilir, bir alarmı tetikleyebilir veya gaz akışını ayarlayabilir.
Sensör konumu önemlidir. Girişteki oksijen, yeniden akış bölgesinin yakınındaki oksijenden farklı olabilir. Pano yükleme, konveyör açıklıkları, egzoz ayarları ve kapı contaları da okumayı değiştirebilir.

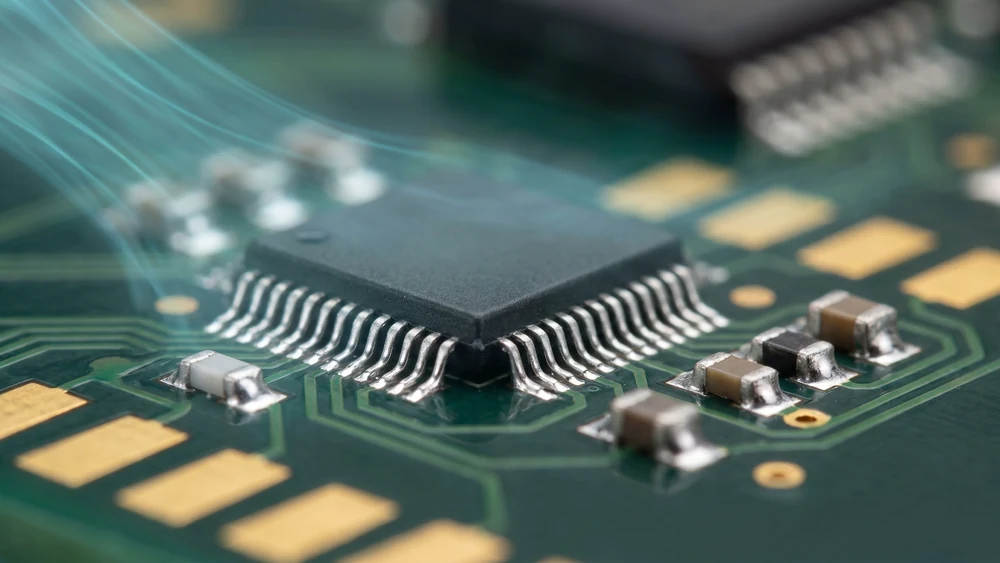

Bakır, bileşen uçları ve lehim tozu havada ısıtıldığında, oksijen bunların yüzeyleriyle reaksiyona girebilir. Oksit katmanları erimiş lehimin eşit şekilde yayılmasını engelleyebilir.
Oksidasyon, ıslanmayan, ıslanmayan, düzensiz dolgulara, lehim toplarına ve tutarsız bağlantı görünümüne katkıda bulunabilir. Etki metal kaplamaya, akı aktivitesine, sıcaklığa ve maruz kalma süresine bağlıdır.
Azot normal yeniden akış koşulları altında inert bir gazdır. Oksijen konsantrasyonunu azaltarak levha sıcakken oksit oluşumu olasılığını azaltır.
Yeniden akış sırasında oksidasyon kontrolünün ardındaki prensip basittir: Lehim yüzeylerinin en reaktif olduğu dönemde oksijene maruz kalmayı azaltın.
Flux oksitleri giderir ve lehimin yayılmasına yardımcı olur. Daha düşük oksijenli bir ortamda, akı daha az oksidasyon basıncıyla çalışabilir. Bu, özellikle zorlu yüzeylerde işlem marjını artırabilir.
Azot, taze macun, doğru depolama, temiz tahtalar veya kontrollü çalışma süresi ihtiyacını ortadan kaldırmaz. Akı zaten kötü kullanımdan dolayı hasar görmüşse, nitrojen onu geri getiremez.
Ön ısıtma bölgesi kart sıcaklığını kademeli olarak yükseltir. Kontrollü bir rampa, termal şoku azaltır ve macundaki solventlerin kontrollü bir şekilde buharlaşmasına olanak tanır.
Lehim erimeden atmosfer kontrolü başlar. Oksidasyon ön ısıtma sırasında meydana gelebilir, bu nedenle nitrojen dağıtımı yalnızca tepe sıcaklık alanı yerine tüm proses yolunu kapsamalıdır.
Islatma bölgesi, düzenekteki sıcaklığı dengeler. Büyük bakır alanlar, konektörler, koruyucular ve küçük pasif bileşenler farklı oranlarda ısınabilir.
Stabil bir ıslatma, akının etkinleşmesine yardımcı olur ve tahtayı yeniden akışa hazırlar. Islatma çok kısa veya çok agresifse, oksijen düşük olsa bile lehimleme sonucu değişebilir.
Yeniden akış bölgesinde lehim sıvılaşma sıcaklığına ulaşır. Erimiş lehim pedlerin ve bileşen kablolarının üzerine yayılır. Bu, oksidasyon kontrolünün ve ıslanmanın en görünür olduğu aşamadır.
Lehim pastası tedarikçisi tarafından tavsiye edilen süre boyunca kart sıvılaşmanın üzerinde kalmalıdır. Aşırı süre bileşenlere zarar verebilir, akı aktivitesini tüketebilir veya metaller arası büyümeyi artırabilir.
Soğutma, eklemleri katılaştırır ve nihai mikro yapının bir kısmını belirler. Aşırı hızlı soğutma stres yaratabilirken, çok yavaş soğutma bağlantı yapısını ve verimi etkileyebilir.
Kart daha güvenli bir sıcaklığa ulaşana kadar sıcak yüzeyleri korumak için nitrojen soğutma bölümünden geçmeye devam edebilir.
Bir nitrojen fırınının kapıların, kapakların, konveyör açıklıklarının ve servis panellerinin çevresinde etkili yalıtımlara ihtiyacı vardır. Zayıf sızdırmazlık oda havasının girmesine izin verir ve gaz talebini artırır.
Tünel, pano genişliği boyunca sabit bir gaz yolu sağlamalıdır. Ölü bölgeler aynı düzenekte farklı oksijen koşulları yaratabilir.
Akış kontrolörleri her alana giren nitrojen miktarını düzenler. Egzoz, yerinden çıkan havayı ve uçucu malzemeleri uzaklaştırır. Çok fazla egzoz oda havasını fırının içine çekebilir. Çok az egzoz proses temizliğini etkileyebilir.
Gaz akışı oksijen ölçümleriyle birlikte ayarlanmalıdır. Daha yüksek bir akış hızı her zaman yüksek bir okumaya doğru cevap değildir.
Analiz cihazı beklenen ppm aralığında güvenilir okumalar sağlamalıdır. Numune alma hatları temiz ve sızdırmaz olmalıdır. Kalibrasyon ve sensör değişimi, ekipman üreticisinin talimatlarına göre yapılmalıdır.
Kalibrasyon, bakım, alarm olayları ve düzeltici eylemin kayıtlarını tutun. Bu kayıtlar gerçek bir atmosfer problemini analizör probleminden ayırmaya yardımcı olur.
Güvenilir bir SMT yeniden akışlı fırın platformu, sıcaklık homojenliğini, atmosfer stabilitesini, veri kaydını, bakım erişimini ve tarif kontrolünü birleştirmelidir.
Yeni bir fabrika için fırının aynı zamanda yazıcıya, yerleştirme makinelerine, denetim ekipmanına ve izlenebilirlik sistemine de uygun olması gerekir.

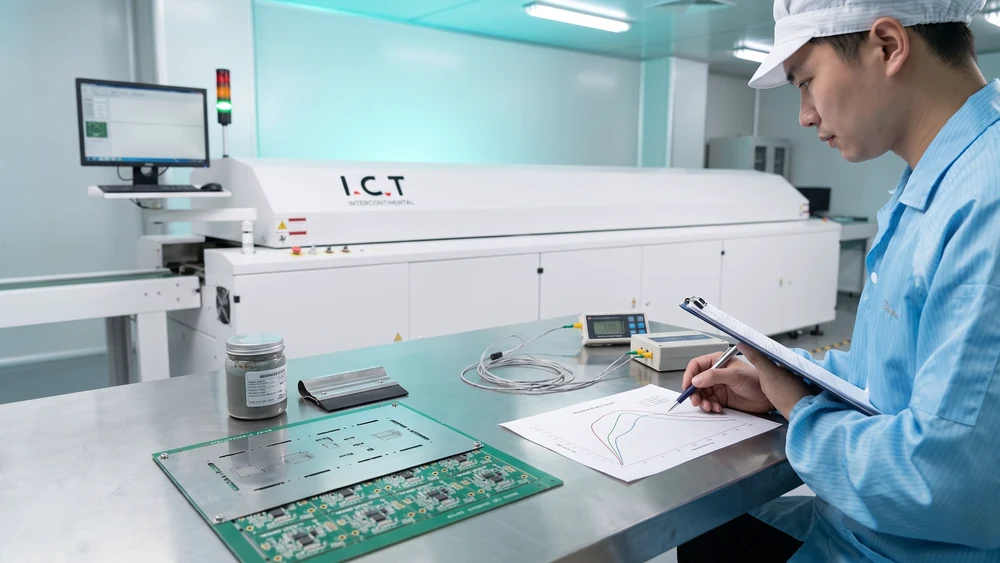

Teknik veri sayfasını yapıştırarak başlayın. Önerilen oksijen koşullarını, tepe sıcaklığını, sıvılaşmanın üzerindeki süreyi, artış hızını ve akış sınıflandırmasını gözden geçirin.
Farklı macunlar aynı atmosfer altında farklı davranışlar sergileyebilir. Bir macunla işe yarayan proses, başka bir macun veya alaşımla aynı sonucu vermeyebilir.
İnce aralıklı cihazlar, açıkta kalan bakır, büyük termal pedler, alttan sonlandırılmış bileşenler ve karışık termal kütleler, proses marjını azaltabilir.
İnce adımlı SMT düzenekle çalışırken nitrojen, ıslanma tutarlılığının korunmasına yardımcı olabilir. Doğru şablon tasarımının, macun biriktirme kontrolünün veya yerleştirme doğruluğunun yerini almaz.
Kurşunsuz lehim genellikle geleneksel kalay-kurşun lehimden daha yüksek bir yeniden akış sıcaklığı gerektirir. Daha yüksek sıcaklık, oksidasyon basıncını artırabilir ve akı davranışını daha zorlu hale getirebilir.
Kurşunsuz nitrojen yeniden akış işlemi, SAC alaşımları zorlu yüzey kaplamalarıyla kullanıldığında stabil ıslanmayı destekleyebilir.
Mevcut hava veya nitrojen ayarını kullanarak bir taban çizgisi çalıştırın. Yapıştırma partisini, şablonun durumunu, pano revizyonunu, yerleştirme programını, profili, konveyör hızını, yükleme modelini, oksijen seviyesini ve denetim sonuçlarını kaydedin.
Bir temel olmadan, daha düşük bir oksijen seviyesinin gerçekten kaliteyi arttırıp artırmadığını belirlemek zordur.
Üretim temsili panolarıyla iki veya üç atmosfer koşulunu test edin. Diğer tüm değişkenleri mümkün olduğunca sabit tutun.

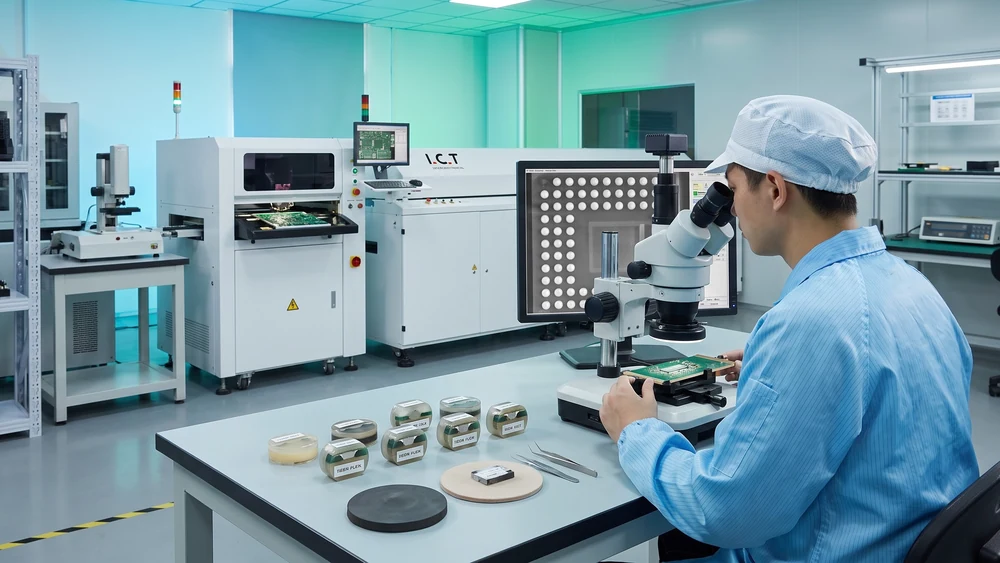

Islatma, fileto şekli, köprüleme, mezar taşlama, lehim topları, boşluk ve ilk geçiş verimini kontrol edin. Güvenilirliği yüksek ürünler için gerektiği gibi kesitler, çekme testleri veya termal döngü ekleyin.
Amaç sadece iyi bir ortam bulmak değildir. Amaç, normal değişim sırasında sabit kalan bir aralık tanımlamaktır.
Normal bir oksijen hedefi, uyarı düzeyi ve eylem sınırı belirleyin. Nitrojen yeniden akışı oksijen seviyesi, belgelenmiş yanıt adımlarına bağlanmalıdır.
Nitrojen maliyetini yeniden işleme işçiliği, hurda, hat kesintileri, denetim çabası ve ürün güvenilirliği ile karşılaştırın. Daha düşük bir kusur oranı, gaz maliyeti görünür olsa bile nitrojeni haklı gösterebilir.
Gerçek akış ve çalışma saatlerine dayalı olarak nitrojen tüketimi hesaplamasıyla gaz kullanımını tahmin edin .
Yüksek değerler kapı contası hasarından, gevşek erişim panellerinden, aşırı egzozdan, düşük besleme basıncından, arızalı valflerden, tıkalı filtrelerden, yanlış kart yüklemesinden veya analizör hatalarından kaynaklanabilir.
Ekipmanı sistematik olarak kontrol edin. Bir sızıntıyı tespit etmeden nitrojen akışını artırmak, sorunu çözmeden maliyeti artırabilir.
Üretim, bekleme, başlatma ve kapatma sırasında akış hızlarını inceleyin. Sızıntıları onarın ve egzoz ayarlarının uygun olduğunu doğrulayın. Yalnızca oksijen geri kazanımını ve bağlantı kalitesini doğruladıktan sonra akışı kademeli olarak azaltın.
Nitrojen akışı optimizasyonu tek bir okumaya değil, trend verilerine dayanmalıdır.
Eğer ıslanmıyorsa oksijeni, ped yüzeyini, macun durumunu, profili ve kirliliği kontrol edin. Köprülenme görünüyorsa atmosferi değiştirmeden önce baskı hacmini, hizalamayı, şablon açıklıklarını ve bileşen yerleşimini kontrol edin.
Operatörlerin vardiyalar boyunca tutarlı bir şekilde yanıt vermesi için belgelenmiş nitrojen yeniden akışı sorun giderme adımlarını kullanın .
Fırın, faydalı proses verilerini hattın geri kalanına iletmelidir. Eksiksiz bir SMT üretim hattı , tutarlı tarifler ve kayıtlar aracılığıyla yazdırma, yerleştirme, yeniden akış, denetim ve izlenebilirliği birbirine bağlayabilir.
Daha yüksek esneklik için, her iki ray üzerinde temsili yükleme altında kurşunsuz çift raylı yeniden akışlı fırını değerlendirin.
Hayır. Azot, oksidasyonun ıslanmayı sınırladığı veya düzeneğin dar bir proses penceresine sahip olduğu durumlarda en değerlidir. Birçok standart kart havada iyi çalışabilir. En iyi karar, gerçek üretim koşulları kullanılarak yapılan kontrollü bir karşılaştırmadan alınır.
Bu, PCB"in çok az reaktif oksijen içeren bir atmosferde ısıtılıp lehimlendiği anlamına gelir. Azot, normal yeniden akış koşulları altında kimyasal olarak stabil olduğundan yaygın olarak kullanılır. Kontrollü atmosfer, lehim eridiğinde oksidasyonu azaltır.
Evrensel bir sayı yoktur. Hedef, macun kimyasına, alaşıma, levha kaplamasına, bileşen aralığına, sıcaklığa ve müşteri gereksinimlerine bağlıdır. Tedarikçi rehberliğiyle başlayın ve sonucu üretim denemeleriyle doğrulayın.
Hayır. Azot oksidasyonla ilgili sorunları azaltabilir, ancak yetersiz macunu, kötü şablon tasarımını, yanlış hizalamayı, kirlenmeyi, bileşen eş düzlemliliğini veya yanlış termal profili düzeltemez. Kusur analizi SMT sürecinin tamamını dikkate almalıdır.
İlk geçiş verimini, yeniden işleme süresini, hurdayı, güvenilirlik sonuçlarını, gaz tüketimini, bakımı ve müşteri gereksinimlerini karşılaştırın. Nitrojen ölçülebilir bir iyileşme sağlamazsa, havanın yeniden akışı daha ekonomik olabilir. Yüksek değerli bir montajda tekrarlanan kusurları önlüyorsa, yatırım haklı görülebilir.
Contaları, valfleri, filtreleri, egzoz ayarlarını ve besleme basıncını kontrol edin. Uygun bekleme ayarlarını kullanın ve kontrollü adımlarla akışı azaltın. Oksijen seviyesinin hızla hedefe döndüğünü ve lehim bağlantı kalitesinin sabit kaldığını doğrulayın.
Oksijen seviyesini, nitrojen akışını, sıcaklık profilini, konveyör hızını, pano yüklemesini, macun partisini, denetim sonuçlarını, kusurları, alarmları, kalibrasyonu ve bakımı kaydedin. Bu kayıtlar süreç iyileştirmeyi ve sorun gidermeyi çok daha hızlı hale getirir.
