SMT görüş tanıma hataları, kamera sistemi bir bileşenin konumunu, şeklini, polaritesini veya yönünü doğru şekilde tanımlayamadığı zaman meydana gelir. Gelişmiş SMT görsel denetim çözümleri, üreticilerin bileşen tanıma kararlılığını artırmasına ve yüksek hızlı yerleştirme sırasında hatalı reddetmeyi azaltmasına yardımcı olur. Pek çok fabrikada bu, bileşen kamera tanıma hatası, tekrarlanan görüş alarmları, yanlış dönüş tespiti veya kararsız başlatma onayı olarak ortaya çıkar. Sorun çoğu zaman yalnızca kamerada değildir. Aydınlatma, paket verileri, püskürtme ucu durumu, toplama yüksekliği, besleyici sunumu ve hatta pano kontrastının tümü tanıma kalitesini etkileyebilir.
Bu makalede, SMT görüntü tanıma hatasının en yaygın nedenleri açıklanmakta ve mühendislerin yerleştirmeyi stabilize etmesine, hatalı reddetmeleri azaltmasına ve kalite kontrolünü güçlü tutmasına yardımcı olan pratik SMT makine görüşü sorun giderme adımları gösterilmektedir. Kamerayla ilgili yerleştirme sorunlarını tahmine dayalı olmadan çözmek için güvenilir bir yola ihtiyaç duyan SMT süreç mühendisleri, teknisyenler, bakım ekipleri ve üretim yöneticileri için yazılmıştır.
İçindekiler
Görüntü tanıma, yerleştirme gerçekleşmeden önce makinenin seçilen bileşenin doğru parça, doğru konumda, doğru yönelimde olduğunu doğrulama yöntemidir. Bu sadece bir kamera görüntüsü değil, bir kontrol noktasıdır. Sistem bileşeni doğru okuyamazsa makine parçayı reddedebilir, hattı durdurabilir veya ayarlar çok gevşekse yanlış yönlendirme yapabilir.
Kamera genellikle bileşen merkezini, gövde dış hatlarını, dönüş açısını, kutup işaretini, kablo veya terminal şeklini ve nozüle göre paketin konumunu kontrol eder. Küçük pasif bileşenler için sistemin yalnızca temiz bir gövde taslağına ve merkez noktasına ihtiyacı olabilir. IC, konektör, LED veya polarize paket için tanıma görevi daha karmaşıktır çünkü kameranın hem şekli hem de yönü algılaması gerekir.
Bu nedenle bileşen kamera tanıma hatası her zaman basit bir donanım hatası değildir. Makine yanlış görüntüyü, yanlış aydınlatma modunu, yanlış paket tanımını veya toplama sırasında hafifçe hareket eden bir parçayı okuyor olabilir. Hat her görsel alarmı bir kamera sorunu olarak ele alırsa gerçek neden gizli kalabilir.
SMT yerleşimi çok küçük toleranslara bağlıdır. Bir bileşen yalnızca birkaç milimetre genişliğinde olabilir ve kameranın konumunu saniyeden çok daha kısa bir sürede doğrulaması gerekir. Parça merkezden uzaktaysa, parlaksa, karanlıksa, şeffafsa, döndürülmüşse veya nozül tarafından kısmen kapatılmışsa tanıma kararsız hale gelebilir. Bu hassasiyet normaldir. Amaç, görme mantığını ortadan kaldırmak değil, tanıma girdisini daha temiz ve tutarlı hale getirmektir.

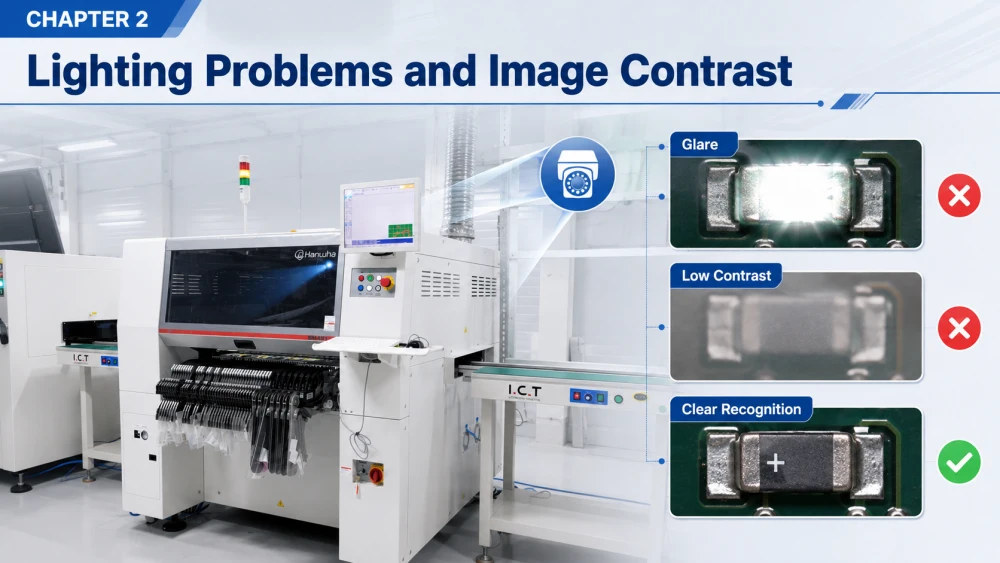

Aydınlatma, SMT görüş tanıma hatasının en yaygın nedenlerinden biridir. Kamera yalnızca açıkça görebildiğini tanıyabilir. Işık çok güçlüyse, çok zayıfsa, düzensizse veya bileşen yüzeyinden yansıyorsa görüntü operatöre güzel görünebilir ancak yine de tanıma algoritması için kararsız olabilir.
Farklı paketler farklı aydınlatma koşullarına ihtiyaç duyar. Modern alma ve yerleştirme makineleri, farklı ambalaj yüzeylerini işlemek için optimize edilmiş aydınlatma modlarına sahip gelişmiş Siyah bir IC gövdesinin güçlü kontrasta ihtiyacı olabilir. Yansıtıcı metalik bir paket, parlamayı önlemek için daha yumuşak bir aydınlatmaya ihtiyaç duyabilir. Şeffaf veya yarı şeffaf paket, kameranın temiz bir çerçeve yerine iç yansımaları görebilmesi nedeniyle kenar algılamayı karıştırabilir. Açı veya yoğunluktaki küçük bir değişiklik bile tanıma performansını etkileyebilir. SMT görüntü sistemleri kullanır.
Görüntü kalitesi düştüğünde sistem merkezi yanlış okuyabilir, kutup işaretini tespit edemeyebilir veya kenar net olmadığı için iyi bir bileşeni reddedebilir. Yoğun bir fabrikada bu genellikle aralıklı bir tanıma hatası olarak ortaya çıkar ve çözülmesi sürekli bir alarmdan daha zordur.
Mühendisler öncelikle yalnızca alarm metnini değil gerçek görüntüyü incelemelidir. Görüntü net bir taslak, sabit kontrast ve gerekirse görünür kutup işareti göstermelidir. Görüntü bulanık veya dengesizse paket kitaplığından ışık kaynağını, lens temizliğini, reflektör durumunu, kamera açısını ve aydınlatma modunu kontrol edin.
Aynı bileşen, aynı püskürtme ucu ve aynı besleyici konumu altındaki görüntünün karşılaştırılmasına da yardımcı olur. Görüntü yalnızca kartın bir tarafında veya makine kafasında değişiyorsa sorun optikten ziyade mekanik olabilir. Aydınlatma düzeltmeleri, bileşen hareket ettiğinde veya kötü seçildiğinde değil, yalnızca görüntünün asıl temel neden olduğu durumlarda faydalıdır.
Çok sayıda bileşen kamera tanıma arızası durumu, paket kitaplığı hatalarından kaynaklanmaktadır. Kamera doğru çalışıyor olabilir ancak makine görüntüyü yanlış paket verileriyle karşılaştırıyor. Bu genellikle kopyalanan kitaplığın benzer görünen ancak aynı olmayan yeni bir parça için yeniden kullanılmasından sonra meydana gelir.
Paket tanımı gövde boyutu, toplama merkezi, yükseklik, kutup işareti, kurşun sayısı, ana hat şekli ve tanıma yöntemiyle eşleşmelidir. Bu değerlerden herhangi birinin yanlış olması durumunda makine yanlış merkezi hesaplayabilir veya parçayı geçersiz olarak reddedebilir. Bu özellikle küçük ambalajlarda, asimetrik gövdede, polarize bileşende ve ince yüzey işaretlerine sahip ambalajlarda yaygındır.
Kopyalanan bir giriş, ekibin bunu kısayol olarak kullanması durumunda birden fazla işte tekrarlanan SMT görme tanıma hatasına neden olabilir. Kamera operatörün niyetini bilmiyor. Sadece kendisine verilen verileri biliyor. Bu nedenle paket kütüphanesi disiplini makine bakımı kadar önemlidir.
Mühendisler gerçek bileşeni paket kaydıyla satır satır karşılaştırmalıdır. Paket görseli, polarite yönü, gövde boyutu, tanıma merkezi ve kabul edilebilir dönüş açısı kontrol edilmelidir. Kitaplık benzer bir parçadan klonlanmışsa en güvenli yaklaşım, ilk makale incelemesi ve tam üretimden önce kontrollü bir test çalışmasıyla doğrulamaktır.
Kaliteye duyarlı fabrikalarda kütüphane standardı, tek seferlik bir kurulum dosyası olarak değil, süreç kontrol sisteminin bir parçası olarak ele alınmalıdır. I.C.T üreticilere süreç desteği, ekipman eşleştirme ve hat kurulumu da dahil olmak üzere tek noktadan SMT çözümler sunarak yardımcı olur, böylece paket kontrolü, besleyici kontrolü ve tanıma mantığı ayrı ayrı ele alınmak yerine birlikte çalışabilir.

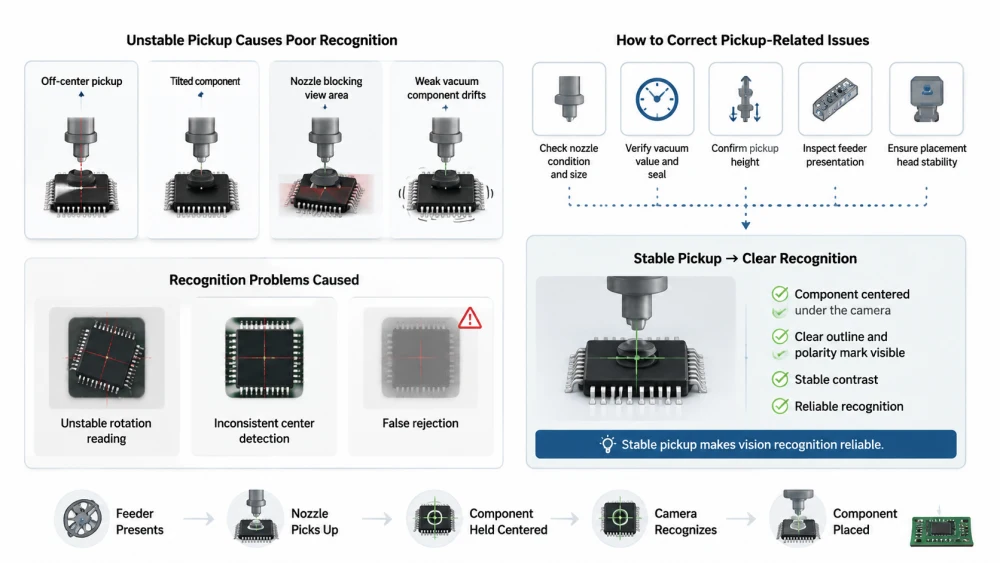

Kamera kontrol ettiğinde bileşen düzgün şekilde ortalanmadığından görüş tanıma sıklıkla başarısız olur. Parça eğilirse, kaydırılırsa veya püskürtme ucu tarafından kısmen gizlenirse, kameranın kendisi sağlıklı olsa bile görüntü belirsiz hale gelebilir. Bu nedenle SMT yapay görme sorun giderme işleminin yalnızca kamerayı değil, algılama zincirini de içermesi gerekir.
Nozül, bileşeni beklenen merkez noktasında tutmalıdır. Toplayıcı merkezden uzaktaysa parça hareket sırasında hafifçe dönebilir. Nozul ucu aşınmışsa, tıkalıysa veya yanlış boyuttaysa parça dengesiz oturabilir ve görüş alanını kapatabilir. Zayıf bir vakum, bileşenin tanınmayı karıştıracak kadar sürüklenmesine de izin verebilir.
Bu sorunlar genellikle dengesiz rotasyon okuması, tutarsız merkez tespiti veya aynı pakette tekrarlanan hatalı reddetme olarak ortaya çıkar. Makinede bir kamera sorunu var gibi görünebilir ancak asıl neden kararsız toplama geometrisidir.
Mühendisler nozül durumunu, nozul boyutunu, vakum değerini, toplama yüksekliğini, besleyici sunumunu ve yerleştirme başlığı stabilitesini incelemelidir. Aynı tanıma sorunu bir nozülde veya bir makine kafasında da ortaya çıkıyorsa, bu, sorunun mekanik olduğuna dair güçlü bir işarettir. Nozülün temizlenmesi, contanın kontrol edilmesi ve vakum yolunun doğrulanması, tekrarlayan birçok görsel alarmı çözebilir.
Bileşen, görüntü tanıma başlamadan önce tekrarlanabilir bir şekilde kameranın altında ortalanmalıdır. Görüntü alma stabil hale geldiğinde kamera işini daha güvenilir bir şekilde yapabilir. Bu, görsel sorun gidermenin besleyici ve nozül bakımıyla bağlantılı olmasının, onlardan izole edilmemesinin bir nedenidir.
Üreticiler, toplama, besleyici, püskürtme ucu ve görüntü semptomlarının nasıl bağlantılı olduğuna ilişkin daha geniş bir bakış açısı için bu başvurabilir SMT seçme ve yerleştirme sorun giderme kılavuzuna .
Bazı SMT görme tanıma hataları, makinenin parçayı görüp görmemesiyle değil, parçayı doğru anlayıp anlamamasıyla ilgilidir. Bir bileşen görünür olabilir ancak açının yanlış olması, kutup işaretinin belirsiz olması veya şeklin beklenen kitaplıkla eşleşmemesi nedeniyle sistem onu yine de reddedebilir.
Döndürme hataları, bileşen beklenenden biraz farklı bir açıyla seçildiğinde meydana gelir. Polarite hataları, makine işareti doğru şekilde tanımlayamadığı, tek yönde sabitleyemediği veya asimetrik gövde yönelimini tespit edemediğinde meydana gelir. Anahat çok zayıf, çok yansıtıcı veya başka bir pakete çok benzer olduğunda şekil tanıma hataları meydana gelir.
Bu sorunlar özellikle LED, diyot, konektör, QFN, IC ve diğer polarize paketlerde yaygındır. Bir insanın görmesi kolay olan küçük bir işaret, aydınlatma modu veya görüntü eşiği yanlışsa kamera için yine de zor olabilir.
Paket kitaplığı doğru kutup yönünü ve dönüş toleransını içermelidir. İlk makale kontrolü, makinenin sürecin beklediği yönelimin aynısını okuduğunu doğrulamalıdır. Kamera görüntüsü iyi olmasına rağmen sistem yine de doğru parçaları reddediyorsa tanıma eşiği çok katı olabilir veya paket tanımı yanlış olabilir.
Operatörler oryantasyon problemlerini her toleransı gevşeterek çözmemelidir. Bu, alarmları bir süreliğine azaltabilir ancak gerçek kusurların geçmesine izin verebilir. Daha iyi bir çözüm, kameranın doğru nedenden dolayı doğru parçayı tanımasını sağlayacak şekilde görüntü kalitesini, paket verilerini ve alma tekrarlanabilirliğini iyileştirmektir.

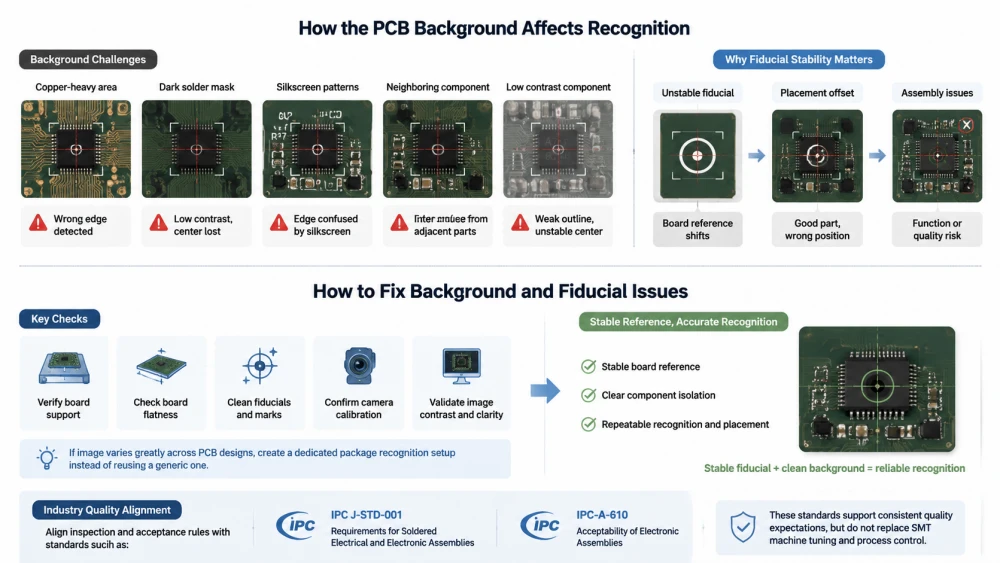

Vizyon boşlukta gerçekleşmez. Bileşenin etrafındaki arka plan da önemlidir. PCB yüzeyi çok parlak, çok koyu, çok desenli veya bileşene çok yakın renkteyse, kamera parçayı tahtadan ayırmakta zorlanabilir. Referanslar, lehim maskesi rengi ve yerel yansımalar da görüntüyü etkileyebilir.
Bazı panolar güçlü kontrast oluştururken diğerleri görsel gürültü yaratır. Bakır ağırlıklı alanlar, koyu lehim maskesi, serigrafi desenleri ve komşu bileşenlerin tümü görüntünün daha az kararlı olmasına neden olabilir. Bu, bileşenin kendisi küçük veya düşük kontrastlı olduğunda daha belirgin hale gelir. Kamera daha sonra yanlış kenarı algılayabilir veya merkez noktasını kaybedebilir.
Güven tanıma aynı zamanda aşağı yönde yerleştirme doğruluğunu da etkileyebilir. Kart referansı kararsızsa makine güzel görünen parçaları yanlış konuma yerleştirebilir. Bu nedenle yönetim kurulu referans kalitesi ile bileşen vizyon kalitesinin birlikte incelenmesi gerekmektedir.
Mühendisler pano desteğini, panonun düzlüğünü, referans temizliğini ve kamera kalibrasyonunu doğrulamalıdır. Görme görüntüsü bir PCB tasarımdan diğerine önemli ölçüde değişirse, paket kitaplığının yeniden kullanılan genel bir kurulum yerine ayrı bir tanıma kurulumuna ihtiyacı olabilir. Açık ve tekrarlanabilir bir kart referansı, tanıma sisteminin bileşeni doğru şekilde izole etmesine yardımcı olur.
Daha geniş bir kalite kontrol dili için bazı fabrikalar muayene ve kabul kurallarını IPC J-STD-001 ve IPC-A-610 gibi standartlarla uyumlu hale getirir. Bu standartlar SMT makine ayarının yerini almaz, ancak tüm hat boyunca tutarlı kalite beklentilerinin tanımlanmasına yardımcı olur.
SMT görüş tanıma hatasını çözmenin en hızlı yolu, kamera sorunlarını süreç sorunlarından ayırmaktır. Kararlı bir yöntem rastgele değişiklikleri önler ve ekibin gerçek temel nedeni daha hızlı bulmasına yardımcı olur.
Aynı tanıma hatası bir bileşenden sonra geliyorsa öncelikle paket kitaplığı ve aydınlatma kontrol edilmelidir. Bir besleyici yuvasını takip ediyorsa, besleyici sunumu ve toplama konumu olası nedenlerdir. Eğer tek nozul takip ediyorsa nozul aşınması, merkezlenmesi ve vakum kontrol edilmelidir. Yalnızca bir makine kafasında görünüyorsa kamera, mekanik hizalama ve kafanın durumu incelenmelidir.
Bu arızayı takip etme yöntemi, belirsiz bir alarmı tekrarlanabilir bir modele dönüştürdüğü için SMT makine görüşü sorun gidermenin en güvenilir biçimlerinden biridir. Desen görünür hale geldiğinde düzeltme çok daha hedefli hale gelir.
Yalnızca alarm kodunu değil, gerçek kamera görüntüsünü de kontrol edin.
Bileşeni paket kitaplığıyla karşılaştırın.
Aydınlatma modunu, parlaklığı ve kontrastı doğrulayın.
Meme aşınmasını, vakum değerini ve toplama merkezlemesini kontrol edin.
Besleyici sunumunu ve bant cebi sağlamlığını kontrol edin.
Pano desteğini, referans kalitesini ve PCB kontrastı doğrulayın.
Sorunun tek parçadan mı, tek yuvadan mı, tek nozülden mi, yoksa tek makine kafasından mı kaynaklandığını inceleyin.
Bu kontroller her seferinde aynı sırayla yapıldığında ekipler tahminde bulunmaya daha az, gerçek nedeni çözmeye daha fazla zaman harcar.

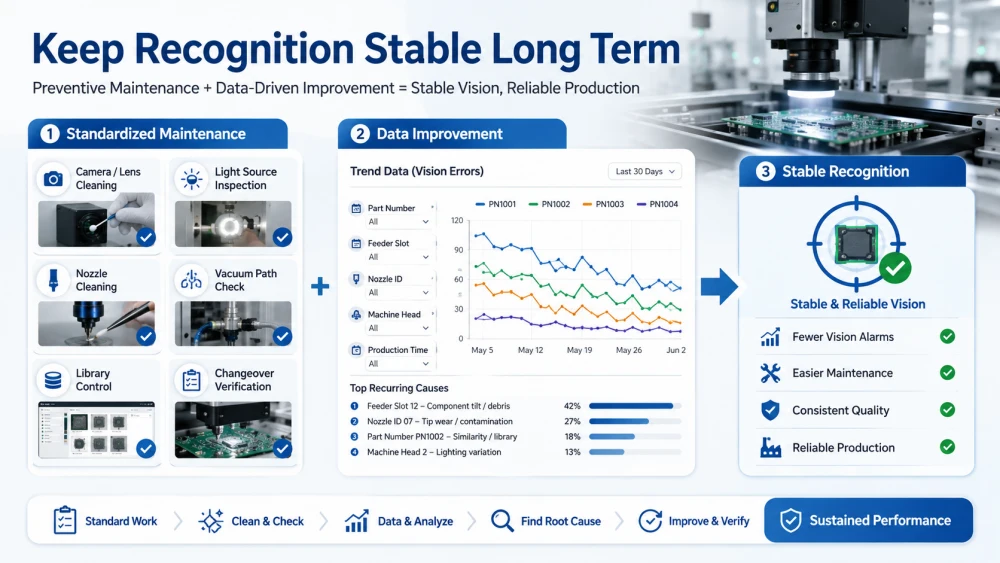

Görme hataları düzeltildikten sonraki adım bunların geri gelmesini önlemektir. Kararlı tanıma, standart kuruluma, rutin temizliğe, doğru kitaplık kontrolüne ve geçiş sırasında düzenli doğrulamaya bağlıdır.
Kamera merceği temizliği, ışık kaynağı denetimi, püskürtme ucu temizliği ve vakum yolu kontrollerinin tümü planlı bakımın parçası olmalıdır. Makine hala çalışabileceğinden bu görevlerin geciktirilmesi kolaydır, ancak küçük bir sapma daha sonra tekrarlanan görsel alarmlara neden olabilir. Önleyici bakım genellikle tekrarlanan hat kesintilerinden daha ucuzdur.
Bir fabrikada birden fazla paket türü kullanılıyorsa tanıma standardının açıkça yazılması gerekir. Operatörler hangi parçaların özel aydınlatmaya ihtiyaç duyduğunu, hangi paketin daha sıkı polarite kontrolüne ihtiyaç duyduğunu ve hangi nozulun daha sık temizlik gerektirdiğini bilmelidir.
Görüş hataları parça numarasına, besleyici yuvasına, nozul kimliğine, makine kafasına ve üretim süresine göre kaydedilmelidir. Trend verileri, aynı paketin arızalanmaya devam edip etmediğini veya sorunun yalnızca geçişten sonra mı meydana geldiğini ortaya çıkarabilir. Bu, çözümün veri mi, donanım mı yoksa operatör uygulaması mı olduğuna karar vermeyi kolaylaştırır.
Bir fabrika, görüntü tanımayı gizemli bir alarm yerine kontrollü bir süreç olarak ele aldığında tüm hattın bakımı daha kolay hale gelir. Disiplinli SMT yapay görme sorun giderme işleminin gerçek değeri budur.
SMT görüş tanıma hatası genellikle aydınlatma, paket verileri, toplama konumu ve kart kontrastının birleşiminden kaynaklanır.
Bileşen kamera tanıma hatası, yalnızca bir kamera donanım sorunu değil, genellikle bir süreç sorunudur.
Kararlı tanıma, doğru paket kitaplıklarına, temiz optiklere, doğru püskürtme ucu merkezlemesine ve tekrarlanabilir besleyici sunumuna bağlıdır.
Pano arka planı, referans işaretleri ve PCB kontrast, bileşenin kendisi kadar kamera stabilitesini de etkileyebilir.
En iyi SMT yapay görme sorun giderme yöntemi, arızayı parça, besleyici, nozül veya makine kafasına göre takip etmektir.
Uzun vadeli istikrar, önleyici bakımdan, standart kurulumdan ve düzenli ilk ürün doğrulamasından gelir.
Bir fabrika, görme hatalarını tüm toplama ve yerleştirme zincirinin bir parçası olarak ele aldığında, tanımanın kontrolü daha kolay hale gelir ve tekrarlanma olasılığı çok daha azalır. Sonuç olarak daha iyi yerleştirme doğruluğu, daha az hatalı ayırma ve daha güçlü üretim istikrarı elde edilir.
En yaygın nedenler zayıf aydınlatma, yanlış paket kitaplığı verileri, dengesiz toplama konumu, püskürtme ucu sorunları ve bileşen ile kart arasındaki zayıf kontrasttır. Çoğu durumda kamera düzgün çalışıyor ancak sistemden yeterince temiz olmayan bir görüntüyü okuması isteniyor. Sorunu çözmenin en hızlı yolu, gerçek görüntüyü incelemek ve onu paket kaydı ve teslim alma durumuyla karşılaştırmaktır.
En iyi yol, toleransı değiştirmeden önce görüntü kalitesini artırmaktır. Bu, aydınlatma modunun, lens temizliğinin, paket kütüphanesinin doğruluğunun, püskürtme ucu merkezlemesinin ve besleyici stabilitesinin kontrol edilmesi anlamına gelir. Görüntü netse ancak sistem hâlâ arıza veriyorsa kitaplık veya eşik ayarlarının gözden geçirilmesi gerekebilir. Görüntü kararsızsa öncelikle donanım veya alma işlemi düzeltilmelidir.
Her ikisi de olabilir, ancak genellikle kamera alarmı olarak ortaya çıkan bir süreç sorunudur. Aydınlatma, püskürtme ucu aşınması, alma konumu, kart kontrastı ve kitaplık verilerinin tümü tanımayı etkiler. İyi bir sorun giderme yöntemi, kameranın arızalı olduğunu varsaymak yerine kamerayı, parçayı, besleyiciyi ve kartı birlikte kontrol eder. Bu, zamandan tasarruf sağlar ve sağlıklı donanımın değiştirilmesini önler.
Sadece dikkatli olun. Toleransın genişletilmesi alarmları azaltabilir ancak aynı zamanda yanlış yönlendirmenin veya zayıf algılamanın üretime yansımasına da neden olabilir. Daha güvenli yaklaşım öncelikle aydınlatmayı, paket tanımını ve toplama tekrarlanabilirliğini iyileştirmektir. Tolerans değişiklikleri yalnızca görüntü ve parça davranışı bunları destekleyecek kadar kararlı hale geldikten sonra kullanılmalıdır.
Kamera, aydınlatma, besleyici, püskürtme ucu ve kitaplık kontrollerinden sonra aynı tanıma sorunu tekrarlanmaya devam ediyorsa süreç desteği faydalıdır. Ayrıca yeni ürün kurulumu, yüksek karışımlı üretim veya pahalı bileşenlerin tekrarlanan atıklara neden olması durumunda da değerlidir. Tam bir SMT çözüm sağlayıcısı, her alarmı ayrı ayrı ele almak yerine hattı tek bir sistem olarak inceleyebilir.
