Azot ve Hava Yeniden Akış Lehimleme: Hangisi Daha İyi?

Azot ve hava yeniden akışlı lehimleme aynı temel ısıtma döngüsünü kullanır, ancak PCB çevresinde farklı atmosferler yaratırlar. Havanın yeniden akışı çevredeki atmosferi kullanır. Azotun yeniden akışı, ısıtma sırasında oksijeni azaltmak için havanın çoğunu inert bir gazla değiştirir.

Daha iyi seçim, montaja, lehim pastasına, yüzey kalitesine, kalite hedefine, üretim hacmine ve işletme maliyetine bağlıdır. Azot proses marjını iyileştirebilir ancak her SMT satır için otomatik olarak gerekli değildir.

1. Azot ve Havanın Yeniden Akışı Arasındaki Fark Nedir?

1.1 Hava yeniden akışlı lehimleme

Havanın yeniden akışında, PCB ısıtılmış bölgelerden geçerken normal hava lehim pastasını ve bileşenleri çevreler. Flux, macun eridikçe yüzey oksitlerini giderir ve lehim, yeniden akış aşamasında eklemi oluşturur.

Hava yeniden akışının çalıştırılması kolaydır ve sürekli nitrojen beslemesi gerektirmez. Stabil macun, cömert ped geometrisi ve yeterli işlem marjı ile standart montajlar için genellikle uygundur.

1.2 Azot yeniden akışlı lehimleme

Azotun yeniden akışında fırın, nitrojeni proses tüneline sokar. Gaz, oksijenin yerini alır ve tahta sıcakken oksidasyon olasılığını azaltır.

Nitrojen yeniden akışlı lehimleme kılavuzunun tamamı atmosfer kontrolünün profil oluşturma, yazdırma, yerleştirme ve inceleme ile birlikte nasıl çalıştığını açıklar.

2. Atmosfer Lehimlemeyi Nasıl Etkiler?

2.1 Isıtma sırasında oksidasyon

Oksijen, yüksek sıcaklıkta bakır, bileşen uçları ve lehim tozu ile reaksiyona girer. Oksit katmanları erimiş lehimin daha yavaş yayılmasını sağlayabilir ve ıslanmayan veya tutarsız dolgular riskini artırabilir.

Azot bu reaksiyon için mevcut olan oksijeni azaltır. Faydası genellikle açıkta kalan bakırda, zor yüzeylerde, küçük pedlerde ve yüksek sıcaklıkta kurşunsuz işlemlerde daha belirgindir.

2.2 Akış etkinliği ve süreç marjı

Akı, ısıtma sırasında oksitleri uzaklaştırır, ancak aktivitesi zaman ve sıcaklıkla sınırlıdır. Düşük oksijenli bir ortam, akıştan gereken işi azaltabilir ve daha geniş bir proses penceresi sağlayabilir.

Bu, nitrojenin iyi akı seçiminin yerini alabileceği anlamına gelmez. Yapıştırıcının saklanması, kalıbın durumu, baskı hacmi ve termal profil hâlâ kritik öneme sahiptir.

3. Lehim Bağlantı Kalitesi: Azot vs Hava

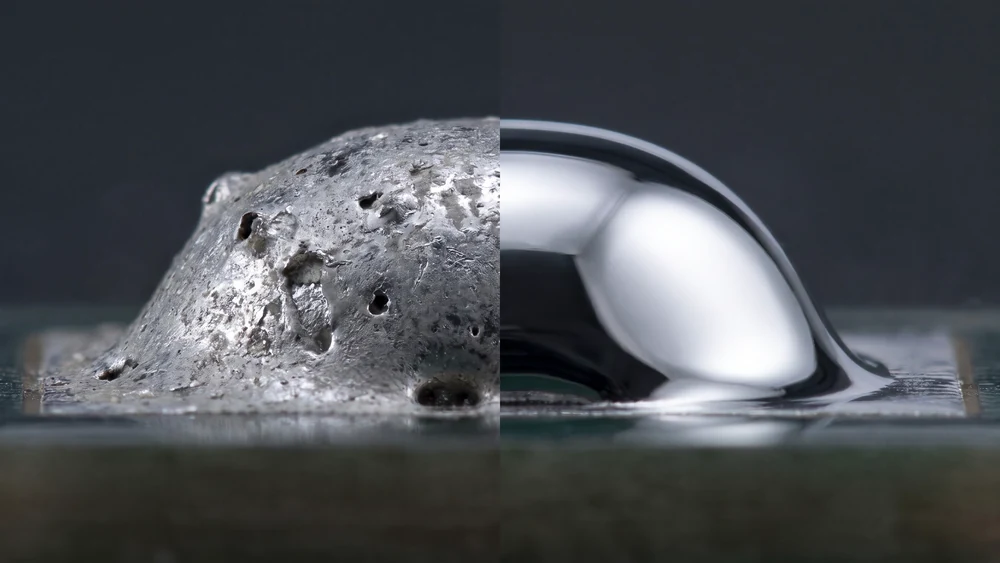

3.1 Islatma ve fileto oluşumu

İyi ıslatma, lehim, ped ve bileşen sonlandırması arasında sürekli bir bağ oluşturur. Hava atmosferinde oksidasyon, bazı yüzeylerde lehimin yayılmasını yavaşlatabilir. Azot, lehimin daha eşit şekilde yayılmasına yardımcı olabilir.

Zor levhalar için lehim ıslatma ve bağlantı kalitesi, yalnızca görsel görünüme göre değerlendirilmek yerine, gerçek üretim levhalarıyla değerlendirilmelidir.

3.2 Değişebilecek kusurlar

Nitrojen ıslanmamayı, ıslanmayı, lehim toplarını ve kararsız fileto şeklini azaltabilir. Aşırı macun, kötü hizalama, hasarlı pedler veya yanlış termal profilden kaynaklanan kusurlar üzerinde çok az etkisi olabilir.

Kusurları nedenlerine göre ayırın. Daha düşük bir toplam kusur oranı faydalıdır ancak süreç ekibi aynı zamanda hangi kusur kategorisinin değiştiğini de bilmelidir.

4. Hangi Ürünler Azot"a İhtiyaç Duyar?

4.1 İnce adımlı ve minyatür montajlar

İnce adımlı bileşenler küçük pedlere ve sınırlı işlem marjına sahiptir. Lehim hacmindeki, oksidasyondaki veya termal dengedeki küçük bir değişiklik, köprü oluşumuna veya eksik ıslanmaya neden olabilir.

İnce adımlı SMT montaj için , levha yüzeyi ve macunu zaten iyi kontrol edildiğinde nitrojen tutarlılığı artırabilir.

4.2 Yüksek güvenilirliğe sahip ürünler

Otomotiv, medikal, havacılık, güç elektroniği ve endüstriyel kontrol ürünleri daha güçlü proses kanıtları gerektirebilir. Müşteri spesifikasyonu veya dahili güvenilirlik standardı düşük oksijen gerektiriyorsa nitrojenin yeniden akışı gerekli olabilir.

Karar aynı zamanda saha arıza maliyetini de dikkate almalıdır. Küçük bir gaz masrafı, pahalı yeniden işleme, hurda veya garanti riskini önlediğinde makul olabilir.

5. Azot ve Havada Kurşunsuz Lehimleme

5.1 Kurşunsuz prosesler neden zorludur?

Kurşunsuz alaşımlar genellikle kalaylı kurşun alaşımlarına göre daha yüksek pik sıcaklıklara ihtiyaç duyar. Daha yüksek sıcaklık oksidasyon basıncını arttırır ve akı aktivitesi için mevcut süreyi azaltır.

Kurşunsuz nitrojen yeniden akış işlemi, özellikle SAC alaşımları zorlu levha yüzeylerinde kullanıldığında ıslanma stabilitesini artırabilir.

5.2 Hava hala çalışıyorken

Birçok kurşunsuz düzenek havada başarıyla çalışır. Uygun macun, temiz yüzey, doğru profil ve yeterli ped tasarımı yeterli proses marjını sağlayabilir.

Ekipmanı değiştirmeden önce bir karşılaştırma yapın. Macun miktarını, konveyör hızını, termal profili ve yükleme şeklini sabit tutarak aynı levhayı hava ve nitrojen açısından karşılaştırın.

6. Oksijen Seviyesi ve Proses Kontrolü

6.1 Oksijen hedefi seçme

Her ürün için tek bir oksijen hedefi yoktur. Doğru seviye alaşıma, macun kimyasına, levha kaplamasına, bileşen aralığına, termal kütleye ve güvenilirlik beklentilerine bağlıdır.

Nitrojen yeniden akış oksijen seviyesi, sensör konumu, normal yükleme koşulu, uyarı limiti ve eylem limiti ile birlikte tanımlanmalıdır.

6.2 Üretim koşullarının ölçülmesi

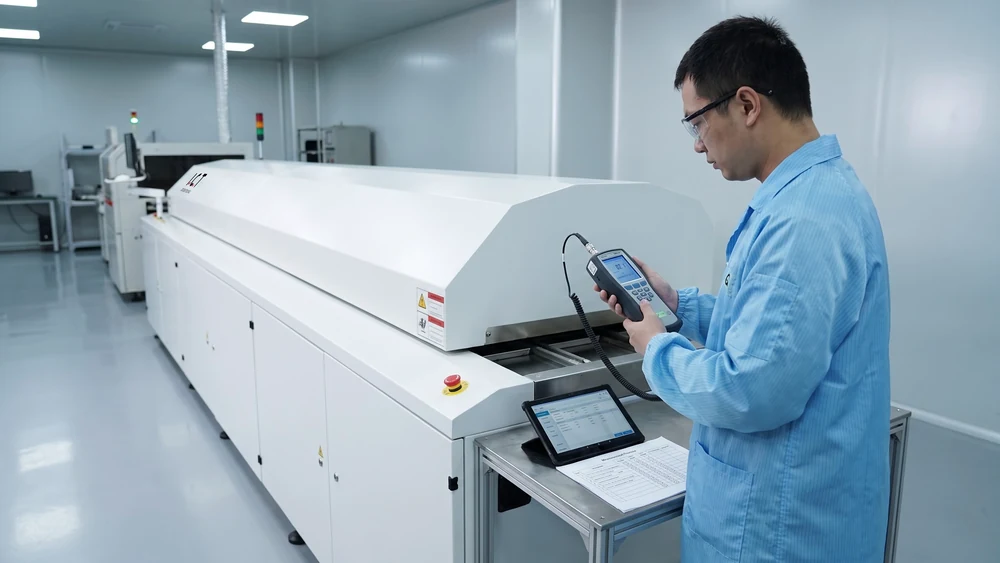

Ölçmeden önce fırının termal stabiliteye ulaşmasını bekleyin. Oksijeni, nitrojen akışını, bölge sıcaklıklarını, konveyör hızını ve pano yüklemesini kaydedin. Kapılar açıkken veya normal yük olmadan yapılan okumalar yanıltıcı olabilir.

Oksijen analizörünü üreticinin talimatlarına göre kalibre edin. Arızalı bir örnekleme hattı veya gecikmiş sensör yanıtı, kararlı bir prosesin dengesiz görünmesine neden olabilir.

7. Maliyet, Ekipman ve Üretim

7.1 Havanın yeniden akışı işletme maliyeti

Havanın yeniden akışı nitrojen satın alma, depolama ve dağıtım masraflarını ortadan kaldırır. Ayrıca daha az atmosfer bakımı gerektirebilir. Bu, onu düşük hacimli ürünler veya geniş işlem toleransına sahip montajlar için cazip hale getirebilir.

7.2 Azotun yeniden akışı işletme maliyeti

Azotun yeniden akışı, gaz tüketimini, tedarik yönetimini, sızıntı kontrollerini, analizör bakımını ve ekipman kontrollerini ekler. Gaz maliyeti akış hızına, çalışma saatlerine, temizleme döngülerine, bekleme moduna ve sızıntıya bağlıdır.

İki işlemi karşılaştırmadan önce pratik bir nitrojen tüketimi hesaplaması kullanın.

7.3 Ekipman kapasitesi

Güvenilir bir SMT yeniden akışlı fırın platformu , istikrarlı sıcaklık kontrolü, etkili sızdırmazlık, ayarlanabilir egzoz, oksijen izleme ve erişilebilir bakım noktaları sağlamalıdır.

Yeni bir hat için atmosfer gereksinimleri, yazıcı, yerleştirme makinesi, denetim sistemi ve izlenebilirlik yazılımıyla birlikte gözden geçirilmelidir.

8. Doğru Seçim Nasıl Yapılır?

8.1 Kontrollü bir karşılaştırma yapın

Üretim temsilcisi kuruluyla başlayın. Aynı kalıbı, macunu, bileşen programını, konveyör hızını ve termal profili kullanın. Normal değişimi yakalamak için yeterli sayıda pano kullanarak hava ve nitrojen koşullarını karşılaştırın.

İlk geçiş verimini, ıslanmamayı, köprülemeyi, boşaltmayı, lehim toplarını, yeniden işleme süresini ve inceleme sonuçlarını ölçün. Ürün gerektirdiğinde kesitler veya güvenilirlik testleri ekleyin.

8.2 Toplam kalite maliyetini kullanın

Sadece hava ve nitrojenin maliyetini karşılaştırmayın. Hurda, yeniden işleme işçiliği, hat kesintileri, inceleme süresi, müşteri onayı ve saha güvenilirliğini dahil edin.

Her iki işlem de aynı sonucu veriyorsa hava daha ekonomik olabilir. Nitrojen tekrar eden bir kusuru gideriyorsa veya yüksek değerli bir aksamı koruyorsa, bunun ilave maliyeti haklı gösterilebilir.

8.3 Doğrulamadan sonra gaz verimliliğini artırın

Nitrojen prosesi stabil hale geldikten sonra contaları, egzoz dengesini, besleme basıncını ve bekleme ayarlarını kontrol edin. uygulayın ve hem oksijen geri kazanımını hem de bağlantı kalitesini doğrulayın. Azot akışı optimizasyonunu küçük adımlarla

9. SSS

9.1 Azotun yeniden akışı her zaman havanın yeniden akışından daha mı iyidir?

Hayır. Nitrojen daha düşük oksijenli bir atmosfer sunar, ancak değer karta ve prosese bağlıdır. Standart düzenekler için havanın yeniden akışı tamamen yeterli olabilir. Kontrollü bir karşılaştırma, genel bir varsayımdan daha iyi kanıt sağlar.

9.2 Nitrojen lehim kusurlarını giderir mi?

Hayır. Azot, ıslanmayan veya tutarsız filetolar gibi oksidasyona bağlı kusurları azaltabilir. Yazdırma hatalarını, yetersiz macunu, kötü yerleştirmeyi, kirlenmeyi, termal dengesizliği veya hasarlı bileşenleri ortadan kaldırmaz.

9.3 Hangi oksijen seviyesi gereklidir?

Hedef, macun tedarikçisinden, müşteri gereksinimlerinden ve üretim denemesinden gelmelidir. Normal bir çalışma değeri tanımlayın ve alarm sınırlarını temizleyin. Oksijenin nerede ve hangi yükleme koşulu altında ölçüldüğünü her zaman belirtin.

9.4 Kurşunsuz lehimleme için nitrojen gerekli midir?

Hayır. Birçok kurşunsuz ürün havada başarıyla çalışır. Nitrojen, yüksek sıcaklık, ince adım, zorlu yüzey işlemleri veya güvenilirlik gereksinimlerinin dar bir süreç penceresi oluşturduğu durumlarda daha kullanışlıdır.

9.5 Azot maliyeti nasıl kontrol edilebilir?

Gerçek akışı ölçün, sızıntıları onarın, egzozu dengeleyin, uygun bekleme ayarlarını kullanın ve akışı yalnızca doğrulamadan sonra azaltın. Gaz tasarrufu hiçbir zaman dengesiz oksijen seviyelerine veya düşük bağlantı kalitesine mal olmamalıdır.

9.6 Oksijen aniden yükseldiğinde ne kontrol edilmelidir?

Nitrojen besleme basıncını, valfleri, filtreleri, kapı contalarını, erişim panellerini, egzoz ayarlarını, kart yüklemesini ve analiz cihazının durumunu kontrol edin. Olayı kaydedin ve düzeltici eylemin ardından okumayı onaylayın.
