Doğru yeniden akışlı fırını seçmek yalnızca teknik bir karar değildir; güçlendirebilir veya bozabilir SMT üretim hattınızı . Pek çok üretici, fırınları üretim hacmine veya ürün karışımına uymadığında öngörülemeyen lehim bağlantılarıyla, dalgalanan ilk geçiş verimiyle ve gizli yeniden işleme maliyetleriyle mücadele ediyor. Hat içi yeniden akışlı fırınlar, büyük ölçekli işlemler için yüksek hızlı, sürekli işleme sunarken, toplu yeniden akışlı fırınlar, küçük partili veya prototip çalışmalar için hassas, eşit dağılımlı ısıtma ve esneklik sağlar. Elektronik üreticileri, hat içi ve toplu yeniden akışlı fırınların avantajlarını ve dezavantajlarını anlayarak PCB verimi optimize edebilir, işletme maliyetlerini azaltabilir ve tutarlı, kurşunsuz lehimleme kalitesi sağlayabilir; bu da kritik bir ekipman parçasını stratejik bir avantaja dönüştürebilir.
Ancak doğru yeniden akışlı fırını seçmek yalnızca bir makine seçmekle ilgili değildir; teknolojiyi üretim gerçekleriyle eşleştirmekle ilgilidir. Farklı PCB tasarımlar, parti boyutları ve ürün karışımları, termal profil kararsızlığından aşırı yeniden işlemeye kadar benzersiz zorlukları beraberinde getirir. Bilinçli bir karar vermek için üreticilerin yalnızca hat içi ve toplu yeniden akışlı fırınlar arasındaki temel farklılıkları değil, aynı zamanda bu farklılıkların üretim, verim ve uzun vadeli işletme maliyetlerini doğrudan nasıl etkilediğini de anlaması gerekir. Bir sonraki bölüm, yeniden akışlı lehimlemede en sık karşılaşılan sorun noktalarını yıkıyor ve fırın seçiminin neden bunların çözümünde kritik bir rol oynadığını gösteriyor.
Yeniden akışlı lehimleme, bileşenler ile PCB arasında kalıcı bağlantılar oluşturmak için lehim pastasının eridiği SMT montajındaki son, kritik adımdır. Pek çok üretici, özellikle 235–250°C tepe sıcaklıkları gerektiren kurşunsuz alaşımlarda, yüksek maliyetli kusurlarla (kaldırılma, lehim köprülemesi, yetersiz ıslatma veya aşırı boşluklar) karşı karşıya kalmaktadır. Bu sorunlar genellikle fırın özelliklerinin uyumsuzluğundan kaynaklanır ve üretimde gecikmelere, daha yüksek hurda oranlarına ve hatta müşteri iadelerine yol açar. Yerleştirme hataları zaten montaj sorunlarına katkıda bulunurken, zayıf yeniden akış kontrolü bunları daha da artırıyor, ilk geçiş verimini düşürüyor ve yeniden işleme maliyetlerini artırıyor.
Doğru yeniden akışlı fırının (hat içi veya toplu) seçilmesi, verimi, termal profil stabilitesini ve genel hat verimliliğini doğrudan etkiler. Üretim ihtiyaçlarını karşılamayan bir fırın, darboğazlar yaratabilir, enerji tüketimini artırabilir ve sık sık manuel müdahale gerektirerek işçilik maliyetlerini artırabilir. Öte yandan, fırın yeteneklerini gerçek üretim hacimleri ve ürün karışımıyla uyumlu hale getirmek tutarlılığı artırır, yeniden çalışmayı azaltır ve pazara çıkış süresini hızlandırır. I.C.T gibi deneyimli sağlayıcılar, üreticilerin hatlarını değerlendirmelerine ve maliyetleri kontrol ederken PCB verimi en üst düzeye çıkaran yeniden akışlı fırınları seçmelerine yardımcı olarak kritik bir ekipman parçasını stratejik bir avantaja dönüştürür.
Konveyörlü fırınlar olarak da bilinen hat içi yeniden akışlı fırınlar , doğrudan SMT üretim hattına entegre olur . PCB'ler, bağımsız olarak kontrol edilen birden fazla ısıtma bölgesi ve ardından soğutma bölümleri boyunca bir konveyör üzerinde sürekli olarak hareket eder. Çoğu sistemde 8-12 bölge, hassas PID sıcaklık kontrolü ve isteğe bağlı nitrojen atmosferi bulunur.
Üretiminiz için neden önemlidir:
Yüksek verimde bile kararlı termal profiller sunar.
Al ve yerleştir makineleri, SPI ve AOI sistemleriyle kusursuz entegrasyon.
Dakikada 30 inç"i aşan hızları destekler ve yüksek yoğunluklu, karmaşık panoları verimli bir şekilde işler.
Hat içi fırınlar için idealdir . , tutarlılık ve verimliliğin kritik olduğu yüksek hacimli, sürekli üretim
Toplu yeniden akışlı fırınlar bir seferde bir tepsiyi veya bölme yükünü işler. Operatörler PCB'ları kapalı bir odaya yükler, programlanmış bir döngüyü çalıştırır ve bir sonraki partiye başlamadan önce boşaltır. Bu fırınlar genellikle daha az bölgeye sahip olsa da, konveyör hareketi olmadan yükün tamamı eşit şekilde ısıtılır.
Üretiminiz için neden önemlidir:
Küçük çalışmalar ve prototipler için mükemmel sıcaklık eşitliği.
Kolay tarif değişiklikleri, çoklu ürün veya Ar-Ge hatları için idealdir.
Sınırlı alana sahip laboratuvarlar veya tesisler için uygun, kompakt ayak izi.
Toplu fırınlar için çok uygundur . , düşük hacimli, yüksek karışımlı üretim için veya esneklik ve hassas termal kontrolün üretim hacminden daha önemli olduğu durumlar

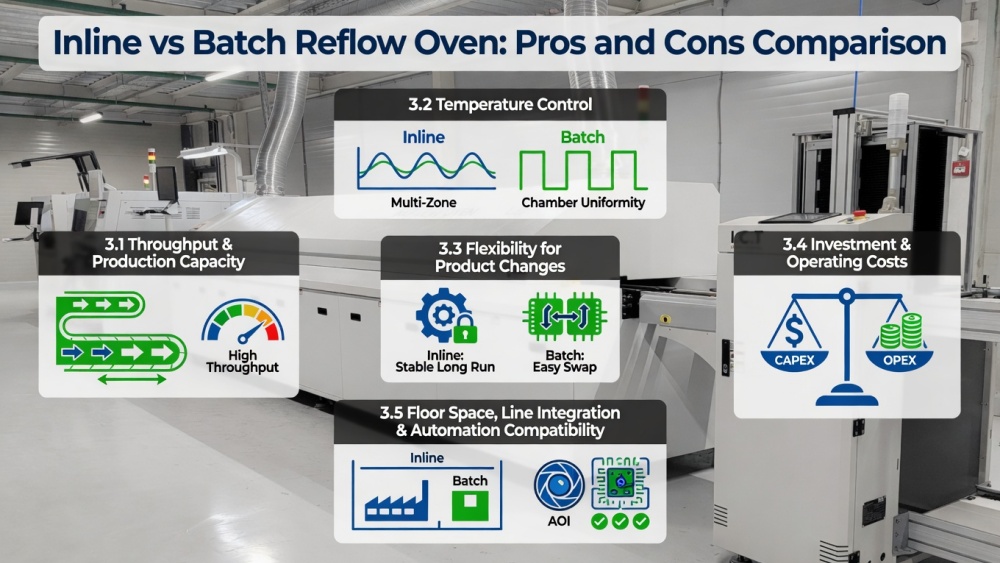

Bakış açısı | Sline İçi Geri Geri Gezür Fırını | Toplu Yeniden Akış Fırını |
|---|---|---|
Süreç Türü | Sürekli konveyör akışı | Ayrık toplu işleme |
Tipik Verim | Yüksek (saatte yüzlerce ila binlerce pano) | Düşük (boyuta bağlı olarak döngü başına 1-15 kart) |
En iyisi | Yüksek hacimli, istikrarlı üretim çalışmaları | Küçük partiler, sık ürün değişiklikleri, prototip oluşturma |
Esneklik | Tarif değişiklikleri için daha düşük | Yüksek – parti başına ayarlanması kolay |
Ayak izi | Daha büyük, satır alanı gerektirir | Kompakt, genellikle tezgah üstü veya bağımsız |
Müşteri paketi:
Inline : Yüksek hacimli, uzun vadeli üretim için verimliliği en üst düzeye çıkarın.
Toplu İş : Esnekliği optimize edin, küçük çalışmalar veya prototipler için termal bütünlüğü koruyun.
Hat içi yeniden akışlı fırınlar yüksek hacimli ortamlarda parlar, kartları sürekli olarak işler ve tutarlı çıktıyı korur. Bu, darboğazları azaltır ve otomotiv, LED ve tüketici elektroniği üretimindeki sıkı teslimat programlarının karşılanmasına yardımcı olur.
Toplu fırınlar, yükleme ve boşaltmanın durdurulmasının minimum etkiye sahip olduğu düşük hacimli veya yüksek karışımlı üretime uygundur. Daha düşük verimleri, sık sık yapılan değişiklikler için bir avantaj haline gelir ve hat içi sistemlerde tipik olan kurulum süresi cezalarını ortadan kaldırır.
Müşteri paketi: Yüksek hacimli, uzun vadeli üretim için hat içi seçimi yapın ; için parti esnek, küçük partili çalışmalar veya prototipler .
Hat içi sistemler, çoklu bölgeler ve zorlanmış konveksiyon nedeniyle uzun çalışmalarda tekrarlanabilir termal profiller sunar. Ancak kart türlerini değiştirmek, termal sürüklenmeyi önlemek için dikkatli ayarlama yapılmasını gerektirebilir.
Toplu fırınlar genellikle döngü başına üstün bir tekdüzelik elde eder, çünkü her panel konveyörden kaynaklanan değişiklikler olmadan aynı koşulları yaşar. Her iki tip de kurşunsuz lehimlemeyi gerçekleştirebilir ancak toplu fırınlar, hassas bileşenler veya karmaşık termal tasarımlar için daha sıkı kontrol sağlar.
Müşteri paketi: Toplu fırınlar, hassas termal kontrolün kritik olduğu durumlarda üstün performans gösterir; sıralı fırınlar için güvenilirdir sürekli, büyük hacimli işlemler .
Toplu fırınlar oldukça esnektir. Operatörler farklı kart tasarımlarını çalıştırabilir, profilleri hızlı bir şekilde ayarlayabilir ve hattı durdurmadan küçük partileri test edebilir.
Sıralı fırınlar daha uzun değişiklik gerektirir ve termal profili dengelemek için boş panellere ihtiyaç duyabilir, bu da onları sık ürün değiştirme için daha az ideal hale getirir. İstikrarlı, yüksek hacimli bir iş yürütüldüğünde, hat içi sistemler üstün tutarlılık sunar.
Müşteri paketi: Yüksek karışım, küçük parti veya prototip oluşturma için parti ; için satır içi istikrarlı, tekrarlayan üretim .
Hat içi fırınların ön maliyetleri boyut, konveyör sistemleri ve gelişmiş kontroller nedeniyle daha yüksektir, ancak daha yüksek verim ve daha az işçilik sayesinde genellikle pano başına işletme maliyetleri daha düşüktür.
Toplu fırınlar başlangıçta daha az maliyetlidir ve daha az alan gerektirir, ancak enerji ve işçilik nedeniyle ölçeklendiğinde pano başına daha yüksek maliyetlere neden olabilir. 3-5 yıllık toplam sahip olma maliyeti analizi bakım, enerji ve verim iyileştirmelerini içermelidir.
Müşteri paketi: Yüksek hacimli üretimde uzun vadeli yatırım getirisi için satır içi düşünün ; için parti Maliyet bilincine sahip, düşük hacimli operasyonlar .
Sıralı fırınlar daha fazla doğrusal alana ihtiyaç duyar ve AOI ve denetim sistemleri de dahil olmak üzere otomatik SMT hatlarıyla sorunsuz bir şekilde entegre olur.
Toplu fırınlar daha az yer kaplar ve bağımsız olarak çalışarak laboratuvarlara veya Ar-Ge alanlarına kolayca uyum sağlar. Inline tam otomasyonu destekler , toplu iş ise bağımsız esnekliği destekler.
Müşteri paketi: Entegre, otomatik üretim hatları için hat içi ; için toplu Kompakt, esnek kurulumlar .

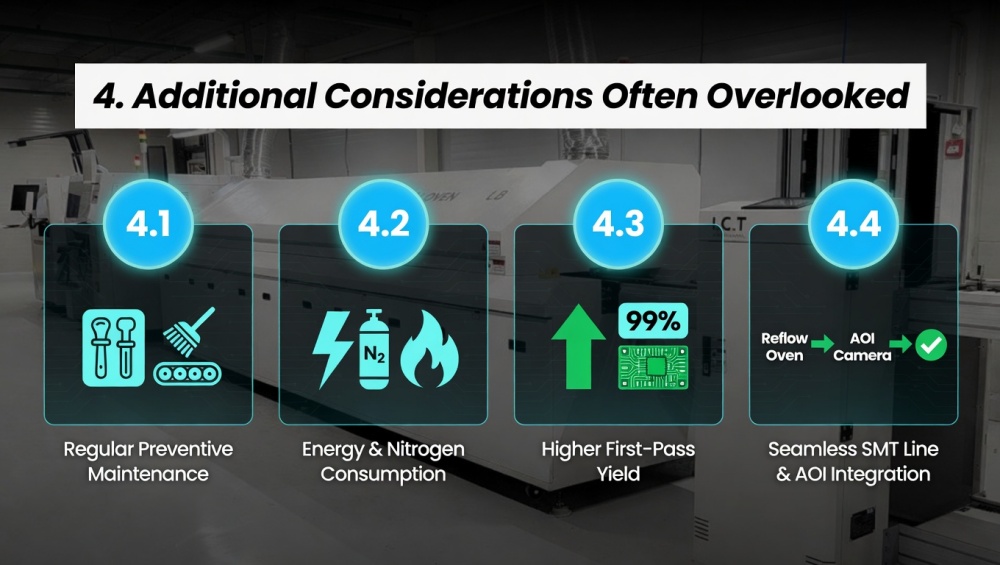

Doğru fırın tipini seçtikten sonra bile sıklıkla gözden kaçırılan bazı faktörler üretim verimliliğini, işletme maliyetlerini ve PCB kaliteyi önemli ölçüde etkileyebilir. Bu hususları erkenden ele almak, SMT hattınızın tutarlı sonuçlar vermesini ve yatırım getirisini en üst düzeye çıkarmasını sağlar.
Hat içi sistemlerde , düzenli temizlik ve kalibrasyon gerektiren daha fazla hareketli parça (konveyörler, bantlar ve motorlar) bulunur. Toplu fırınlar mekanik olarak daha basittir ancak yine de hazne temizliği ve ısıtıcı kontrollerine ihtiyaç duyarlar.
Müşteri paketi: Düzenli önleyici bakım, sıcaklık eşitliğini korur, kirlenmeyi önler ve ilk geçiş verimini yüksek tutar. Bakımın ihmal edilmesi herhangi bir fırın tipinin avantajlarını hızla aşındırabilir.
Sıralı fırınlar sürekli çalışma nedeniyle genellikle daha fazla güç tüketir, ancak ısı geri kazanımlı modern tasarımlar maliyetlerin kontrol altına alınmasına yardımcı olur. Azot (boyut ve yüke bağlı olarak 15–35 m³/saat) kurşunsuz lehimlemede ıslanmayı iyileştirir ve oksidasyonu azaltır. Toplu fırınlar nitrojeni döngü başına verimli bir şekilde kullanırken, hat içi sistemler kalite ve tüketimi dengelemek için optimize edilmiş akışa ihtiyaç duyar.
Müşteri paketi: Enerji ve gaz kullanımı işletme maliyetlerini doğrudan etkiler. Doğru fırını seçmek ve tüketimini ayarlamak hem maliyet verimliliği hem de lehimleme kalitesi açısından kritik öneme sahiptir.
Doğru fırın seçimi, kusurları en aza indiren tutarlı termal profiller sağlayarak ilk geçiş verimini artırır. Hat içi fırınlar yüksek hacimli üretimde tekrarlanabilirliği korurken toplu fırınlar hassas, izole testlere izin vererek geliştirme riskini azaltır. Her iki tür de güçlü proses kontrolü ve yeniden akış sonrası denetimle eşleştirildiğinde uzun vadeli güvenilirliğe katkıda bulunur.
Müşteri çıkarımı: Termal profillerdeki tutarlılık, hurda, yeniden işleme ve üretim gecikmelerini azaltarak doğrudan daha yüksek karlılık ve müşteri memnuniyetine dönüşür.
Hat içi fırınlar doğal olarak entegre olarak sürekli akış sağlayarak tam otomatik hatları geliştirir . , anında kusur geri bildirimi için Toplu fırınlar, bağımsız veya tamamlayıcı üniteler olarak iyi çalışır ve ana hattı durdurmadan esnek kalite kontrollerine olanak tanır. Tek duraklı SMT sağlayıcılar genellikle sorunsuz malzeme akışı ve izlenebilirlik sağlamak için tam hat entegrasyonunu değerlendirir. AOI sistemleriyle
Müşteri paketi: Fırının mevcut hattınıza ve denetim sistemlerinize nasıl uyduğunu düşünün; iyi entegrasyon, SMT operasyonlarınızda verimlilik ve veri görünürlüğü sağlar.

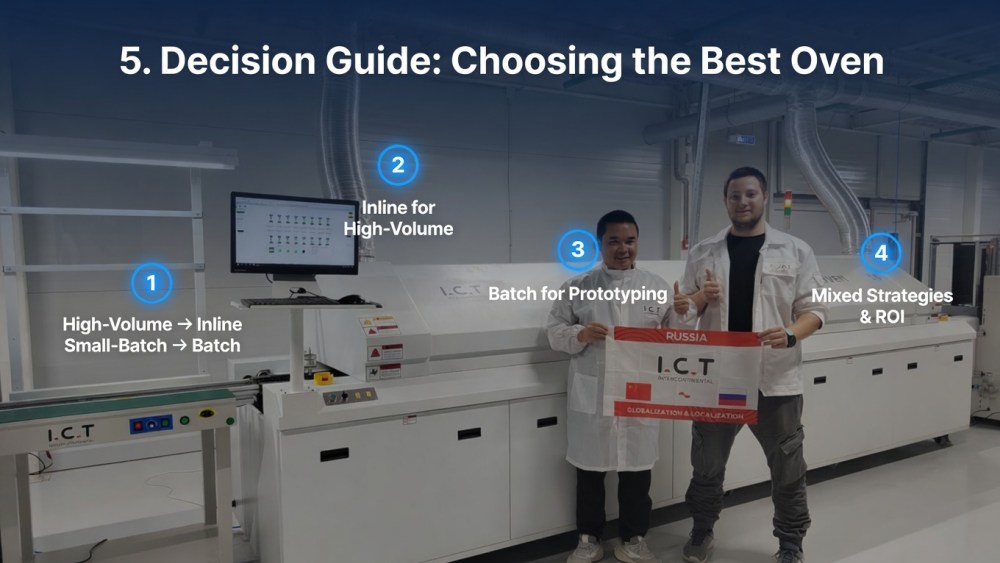

Üretim Senaryosu | Önerilen Fırın Tipi | Bu Neden İşinize Yarar? |
|---|---|---|
Yüksek hacimli, istikrarlı çalışmalar (EMS, otomotiv, LED) | Çizgide | Yüksek verim, tekrarlanabilir kalite ve öngörülebilir teslimat sağlar. |
Küçük partiler halinde veya sık değişim | Grup | Esneklik, hızlı kurulum ve kolay tarif ayarlamaları sunar. |
Prototipleme ve Ar-Ge | Grup | Hızlı yinelemeyi, hassas profil kontrolünü ve düşük ön yatırımı destekler. |
Karışık yüksek ve düşük hacimli | Kombinasyon / Hibrit | Prototipler veya küçük partiler için esneklikle hacimli çalışmalar için verimliliği dengeler. |
Müşteri çıkarımı: Üretim ihtiyaçlarınızı doğru fırın tipiyle hızlı bir şekilde eşleştirmek, maliyetli uyumsuzlukları önlemek ve optimum verim ve verimliliği sağlamak için bu tabloyu kullanın.
SMT hattınız için ideal yeniden akışlı fırını seçme konusunda daha ayrıntılı rehberlik için, SMT üretim hatları için doğru yeniden akışlı fırını nasıl seçeceğinize ilişkin kılavuzumuza göz atın.
Günde yüzlerce veya binlerce levha üreten tesisler için hat içi yeniden akışlı fırınlar , teslimat son tarihlerini karşılamak ve maliyetleri kontrol etmek için gereken tutarlılığı ve verimi sağlar. Yeterli ısıtma bölgelerine, isteğe bağlı nitrojen özelliğine ve al ve yerleştir, SPI ve AOI sistemleriyle sorunsuz entegrasyona sahip modelleri arayın.
Toplu yeniden akışlı fırınlar laboratuvarlar, prototip atölyeleri ve yüksek karışım üreticileri için idealdir. Kompakt boyutları, eşit ısıtma ve hızlı tarif değişiklikleri, büyük sermaye yatırımı gerektirmeden hızlı yinelemeyi destekleyerek onları Ar-Ge veya sık ürün değişiklikleri için mükemmel kılar.
Bazı operasyonlar hem hat içi hem de toplu fırınların kullanılmasından veya aşamalı yatırımlardan faydalanır. Üretim kazanımlarını, verim iyileştirmelerini, azaltılmış yeniden işlemeyi ve enerji tasarruflarını ilk satın alma ve kurulum maliyetleriyle karşılaştırarak yatırım getirisini değerlendirin. I.C.T gibi deneyimli SMT sağlayıcılar, hattınızı değerlendirmenize yardımcı olabilir ve mevcut ve gelecekteki üretim ihtiyaçlarıyla uyumlu çözümler önerebilir.
Satır içi yeniden akışlı fırınlar, yüksek hacimli SMT üretimde üstünlük sağlayarak üstün verim, tekrarlanabilir kalite ve otomatik hatlarla kusursuz entegrasyon sunar.
Toplu yeniden akışlı fırınlar, küçük partili, yüksek karışımlı veya prototip oluşturma senaryolarında esneklik, hassas sıcaklık kontrolü ve daha düşük ön maliyetler sunarak öne çıkar.
Sıcaklık kararlılığı, geçiş süresi, enerji tüketimi ve hat entegrasyonu gibi faktörlerin tümü verimi, verimliliği ve toplam sahip olma maliyetini etkiler.
Fırın tipini gerçek üretim hacminiz ve ürün karışımınızla uyumlu hale getirmek, verimliliği en üst düzeye çıkarmak, kusurları en aza indirmek ve yatırım getirisini artırmak için kritik öneme sahiptir.
Profesyonel destek önemlidir: I.C.T gibi şirketler tek elden SMT çözümler sunarak üreticilerin üretim hatlarını değerlendirmesine ve yüksek verimli, uygun maliyetli ve güvenilir kurşunsuz lehimleme sonuçları elde etmek için en uygun yeniden akış stratejisini uygulamasına yardımcı olur.
