LED aydınlatma uygulamaları için tam otomatik SMT çözümü

LED Aydınlatma PCBA Uygulamalar: Elektronikte Sürüş Verimliliği ve Hassasiyet

Enerji verimliliğine ve akıllı aydınlatma sistemlerine yönelik küresel kayma, LED aydınlatma pazarını elektronik üretiminin ön saflarına itti. Bu dönüşümün merkezinde, güvenilirlik, dayanıklılık ve optimal performans sağlayan LED aydınlatma PCBA (baskılı devre kartı montajı) bulunur.

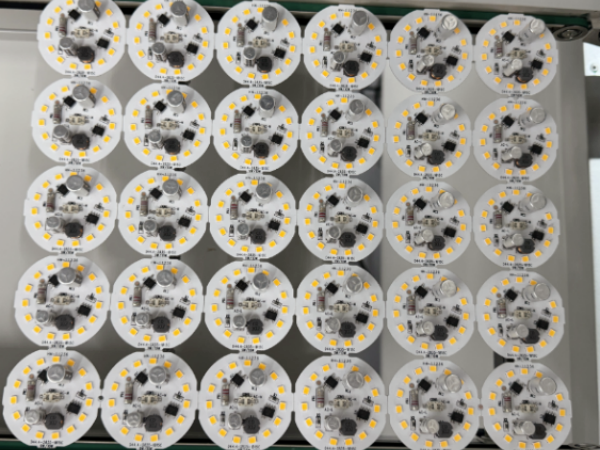

LED ampul PCBA

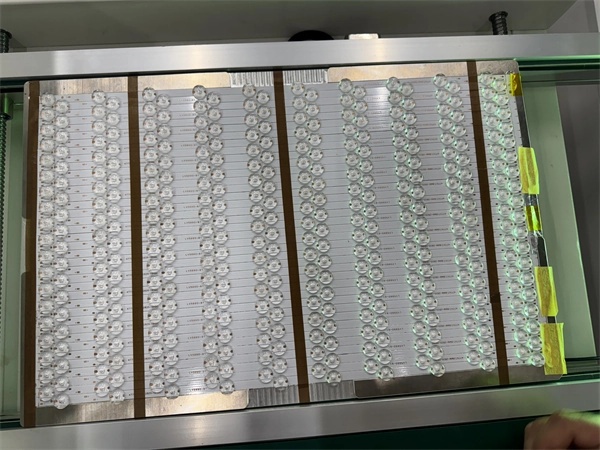

LED ışıklar PCBA

LED PCBA, aşağıdakiler dahil olmak üzere çok çeşitli aydınlatma ürünlerinde gereklidir:

• DOB LED PCBA (tahta sürücü) : Kompakt ve verimli tasarımlar için aerodinamik güç entegrasyonu.

• LED lens PCBA: Sokak lambaları ve mimari aydınlatma için hassas optik kontrol sunar.

• Panel Işığı PCBA: Ticari ve konut alanlarında tek tip aydınlatma için tasarlanmıştır.

• D Kendi Işığı ve Ampul PCBA: Yüksek verimli tavanda ve genel amaçlı aydınlatmada kullanılır.

• Street Light PCBA: Sıkı dış mekan güvenilirliği gereksinimlerini karşılamak için tasarlanmıştır.

Sokak lambaları, ampuller, aşağı ışıklar veya paneller için olsun, LED PCBA 'in kalitesi ve hassasiyeti ürün ömrünü ve enerji verimliliğini doğrudan etkiler. Üreticiler için, yüksek hacimli, yüksek hassasiyet PCBA üretimi, LED aydınlatma endüstrisinde rekabetçi kalan için hayati önem taşır.

I.C.T Tam LED aydınlatma üretimi için akıllı fabrika çözümleri

Örnek olarak LED ürünlerinin gerçek üretimini alın: ürünün maksimum boyutu 510mm * 330mm; Ürün bilgilerine göre, müşterilerin üretim sürecindeki ve verimliliğindeki zorlukları dikkate alarak aşağıdaki program satırını yapılandırmaları için gerçek süreç ihtiyaçları olmuştur.

LED aydınlatma PCBA üretiminin çeşitli ihtiyaçlarını karşılamak için I.C.T, yüksek hızlı, yüksek hassasiyetli ve son derece esnek konfigürasyon seçeneklerine sahip tam otomatik bir SMT çözüm sunar .

✔️ SMT işlem akışı:

• Lehim Macunu Baskı → Baskı İncelemesi → Bileşen Yerleştirme → Geri Geri Geri Çekme Lehimleme → Optik İnceleme

✔️ lens montaj işlemi akışı:

• PCBA → lens montajı → UV tutkal sertleştirme

✔️ Kaplama işlemi akışı:

• PCBA → UV denetiminde konformal kaplama uygulaması → UV kürleme

✔️ LED Ampul montaj işlemi akışı:

• LED Ampul Montajı → Yaşlanma Testi → Son Ambalaj

SMT satır yapılandırması

• Tahta {[t18] } ————————————————— PCB Yükleme

• Lehim macun yazıcı ——————————— Lehim macun baskısı

• PCB konveyör ———————————————— PCB Transfer

• SPI (lehim macun muayenesi) ——————— lehim macun kalite muayenesi

• Reddet {[t14] } —————————————— PCB Sıralama Aktarımı

• Pick & Place Machine ——————————— Bileşen Yerleştirme

• {[t14] } ———————————————————— PCB Transfer

• Geri Çekme Fırını ——————————————— Reyit Lehimleme

• Soğutma {[t14] } —————————————— PCB Soğutma Transferi

• AOI (otomatik optik inceleme ) ——— Optik İnceleme

• Ng/ok boşaltıcı ————————————— PCB} toplama (geçiş/başarısız sıralama)

Müşterinin fabrika düzeni ve yenileme koşullarına dayanarak, ana elektrik hatları, hava besleme boru hatları ve egzoz havalandırma kanallarındaki değişiklikleri en aza indirmek için üretim hattı düzenlemesini optimize ettik. Estetik açıdan hoş bir genel düzen sağlarken, ziyaretçi yürüyüş yolları için görünürlüğü de düşündük ve müşterilerin üretim ortamını açıkça gözlemlemesine izin verdik. Sonuç olarak, SMT hattı, lens montaj hattı, kaplama hattı ve LED ampul montaj hattı dikkatlice ayarlandı ve buna göre yeniden konumlandırıldı.

Personel tahsisi

Üretim hattı yapılandırmasına ve ürün gereksinimlerine dayanarak, tüm hat için personel tahsisi aşağıdaki gibidir:

• Mühendisler : 2

• Operatörler : 8–10 (SMT ve kaplama ve montaj)

• Kalite Kontrolü (QC) Personel : 5 (SMT ve kaplama ve montaj)

Gerçek personel sayısı, belirli ürün türlerine ve üretim taleplerine göre esnek bir şekilde ayarlanabilir.

Çözüm verileri

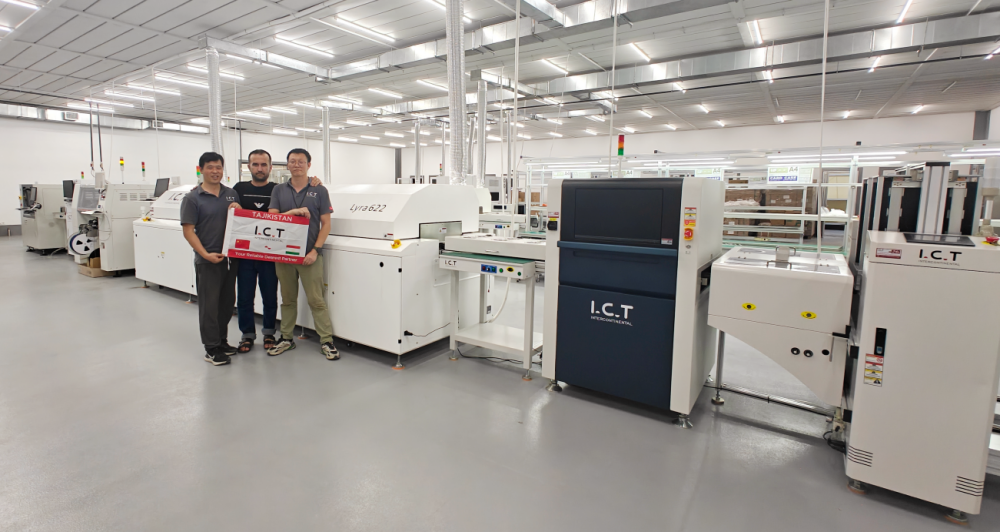

LED aydınlatma üretim hattı - gerçek fabrika görüntüleri

I.C.T 'ın otomatik SMT çizgisinin LED üretiminin geleceğini nasıl güçlendirdiğini izleyin:

LED PCBA üretiminde teknik zorlukların üstesinden gelmek

LED Ürünler genellikle hassasiyet, güvenilirlik ve çeşitli bileşen uyumluluk için yüksek taleplerle gelir. I.C.T Akıllı fabrika çözümü, endüstrinin en büyük üretim zorluklarını doğrudan ele alıyor:

1. Hassas montaj

Japon ve Koreli toplama ve yer makinelerini kullanan yüksek hassasiyetli yerleşim (± 30μm) LED boncukların ve lenslerin PCB s'ye doğru bir şekilde kurulmasını sağlar.

2. Bileşen çeşitliliği

Çeşitli bileşen boyutlarını ve şekillerini işlemek için, çift makine çözeltileri (Juki + Hanwha) hem ince hem de hacimli bileşenlerin verimli bir şekilde işlenmesine izin verir.

3. Lehim macun baskı kalitesi

Hassas yazıcılar ve macun koşullandırması (ısınma ve santrifüj karıştırma) optimal şablon baskısı ve minimal kusurlar sağlar.

4. Rezit lehimleme güvenilirliği

LYRA622 Reklam Fırını, hassas bileşenleri korumak için düzgün termal profiller ve hafif ısı transferi sunar.

5. Isı dağılma yönetimi

Geri akış fırında kademeli rampa ve küçük döngü sıcak hava dağılımı lehimleme sırasında termal şoku en aza indirir.

6. Üretim Verimliliği

Özelleştirilmiş üretim hatları, farklı ürün karmaşıklıklarına, dengeleme maliyetini ve çıktısını eşleştirir.

7. Kalite güvencesi

SPI ve AOI makineleri ile donatılmış olan çizgi, her adımda tutarlı ürün kalitesi sağlar.

8. Kontrollü ortam

Sıcaklık kontrolü (24 ± 2 ° C) ve nem (%40-%60) olan ISO 14644 standartlarını takip eden temiz oda kurulumu optimal işlem koşullarını sağlar.

I.C.T ile ortak - güvenilir LED PCBA çözüm sağlayıcınız

SMT teknolojisinde ve LED uygulama çözümlerinde onlarca yıllık uzmanlık ile I.C.T dünya çapında müşterilere güvenilir, yerelleştirilmiş hizmetler sağlamaya kararlıdır. İster yüksek performanslı LED ampuller, panel ışıkları veya akıllı sokak lambaları üretiyor olun, tam otomatik çözümümüz aydınlatma pazarını yönetmek için ihtiyacınız olan hassasiyeti, ölçeklenebilirliği ve desteği sunar.

LED PCBA üretim hattınızı özelleştirmek için şimdi bize ulaşın >>
