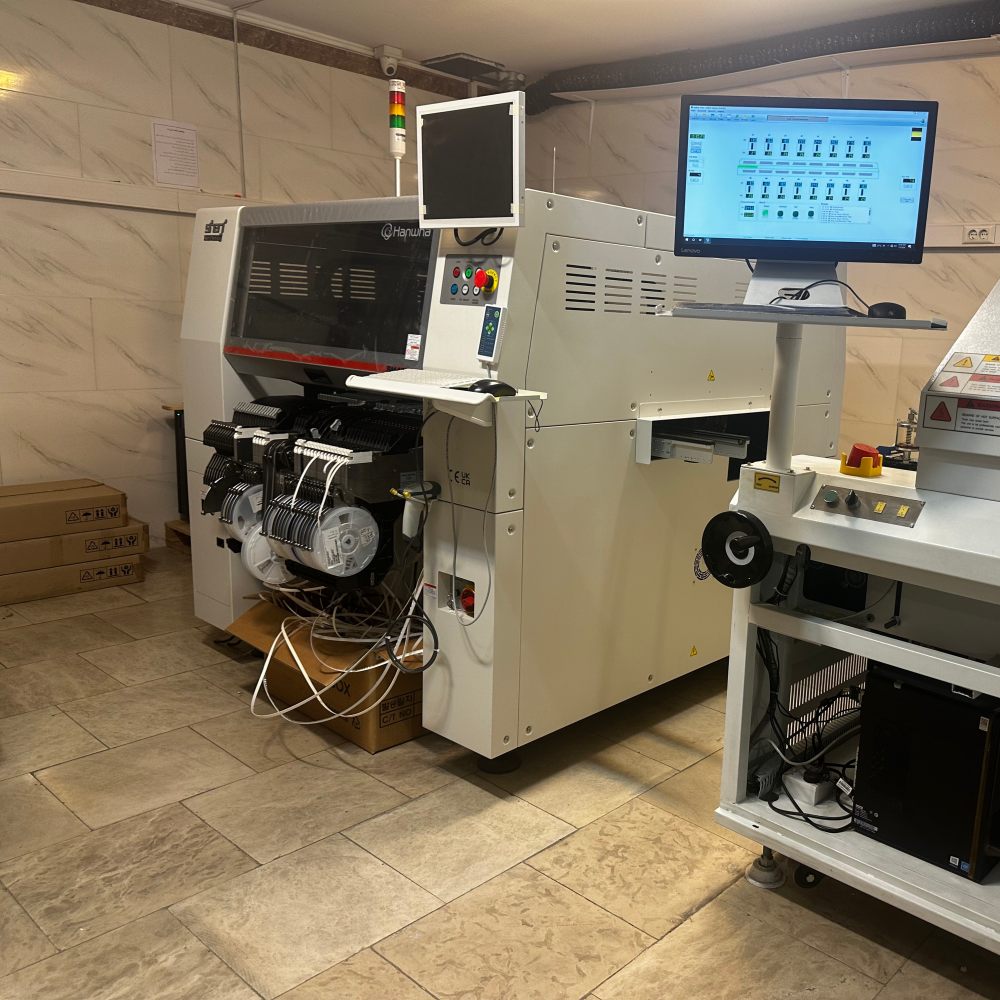

| Güçlü SMT Montaj Makinesi
Hanwha'nın SMT montaj makinesi, dünya çapında önde gelen üreticilerin güvendiği, Kore mühendisliğinin en iyisini temsil ediyor. Her model gelişmiş ortak teknolojileri paylaşır: hareketi durdurmadan bileşenleri tanımlayan anında görüş tanıma, mevcut envanterinizle çalışan elektrikli ve pnömatik besleyicilerin kusursuz şekilde karıştırılması ve programlamayı oldukça basit hale getiren sezgisel yazılım. Bu makineler, olağanüstü doğruluğu korurken çok çeşitli PCB boyut ve bileşen türlerini barındırır. I.C.T, bu olağanüstü SMT montaj makinelerini gururla dağıtıyor ve ilk hat tasarımından kurulum ve kapsamlı personel eğitimine kadar kapsamlı çözümler sunarak müşterilerin dünyanın her yerinde birinci sınıf üretim elde etmesini sağlıyor.
| Modele Giriş
Yüksek Hızlı Model: SM471Plus
SM471Plus, kafa başına bir portal ve on iş miliyle donatılmış, amiral gemisi yüksek hızlı nozül alma ve yerleştirme makinesidir. 0402 mikro çipler için mükemmel olan uçan görüşü kullanarak optimum koşullar altında etkileyici bir 78.000 CPH değerine ulaşır. Doğruluk, çipler için ±40μm ve IC'ler için ±50μm olarak kalır. Büyük tüketici elektroniği ve akıllı telefon üreticileri, mutlak hacim ve hız gerektiğinde bu SMT montaj makinesini seçiyor. Standart PCB işleme 510×460 mm'ye ulaşır ve daha büyük seçenekler de mevcuttur.
Esnek Orta Hız Modeli: SM481Plus
SM481Plus, bir portal ve kafa başına altı iş mili ile gelişmiş esneklik sunar ve 42 mm'ye kadar bileşenleri yönetirken 40.000 CPH sağlar. Sahne görüşü IC doğruluğunu ±30 µm'ye yükseltir. Otomotiv ve beyaz eşya üreticileri, çeşitli parça boyutları arasında sorunsuz geçiş yapabilme yeteneği nedeniyle bu modeli tercih ediyor. Tek şeritli konfigürasyon, 1.500 mm'ye kadar ekstra uzun panoları kabul ederek karmaşık karma üretim ortamları için gerçek çok yönlülük sağlar.
Çok Fonksiyonlu Model: SM482Plus
SM482Plus, 30.000 CPH'yi korumak için altı iğli bir portal kullanarak zorlu uygulamalarda üstün başarı gösterir. Tek biçimli bileşenlerin ve 1.200×510 mm'ye kadar büyük panoların üstesinden gelir ve sahne görüşü aracılığıyla IC doğruluğunu ±30 µm'de tutar. LED aydınlatma ve endüstriyel elektronik şirketleri, sıra dışı şekiller veya büyük boyutlu paneller, hat hızından ödün vermeden kusursuz uygulama talep ettiğinde bu SMT montaj makinesine güveniyor.
Gelişmiş Esnek Model: DECAN L2
DECAN L2, her biri altı iş mili taşıyan, 55 mm'ye kadar bileşenleri işlerken 56.000 CPH üreten ikiz kızaklarla saygı görüyor. Uçan görüş olağanüstü ±28 µm çip doğruluğu sunar. Büyük panelli LED üreticileri ve yüksek karışımlı tesisler, çift hat kapasitesi ve 1.200 mm'ye kadar uzanan kartlar için bu gelişmiş nozül alma ve yerleştirme makinesini tercih ederek zorlu SMT hatlarına gerçek ağır hizmet performansı getiriyor.
| Şartname
| Parametre | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Yerleştirme Hızı (Optimum) | 78.000 CPH | 40.000 cph | 30.000 CPH | 56.000 CPH |
| Mil sayısı | 10 Mil/Kafa (1 Portal) | 6 Mil/Kafa (1 Portal) | 6 Mil/Kafa (1 Portal) | 6 Mil/Kafa (2 Portal) |
| Yerleştirme Doğruluğu (Çip) | ±40μm (0402) | ±40μm (0402) | ±40μm (0402) | ±28μm (03015) |
| Yerleştirme Doğruluğu (IC) | ±50μm | ±30μm | ±30μm | ±25μm |
| Bileşen Aralığı | 0402 ~ □14mm (Y12mm) | 0402 ~ □42mm (Y15mm) | 0402 ~ □55mm (Y15mm) | 0402 ~ □21mm (H12mm, □55mm'ye kadar opsiyonel) |
| Maksimum PCB Boyut (Standart) | 510x460mm | 460x400 mm | 740x460 mm | 510x460mm |
| Maksimum PCB Boyut (Seçenek) | 610x460 mm | 1.500x460 mm | 1.200x510 mm | 1.200 x 460 mm'ye kadar |
| Besleyici Kapasitesi (8mm) | 120 adet | 120 adet | 120 adet | 120 adet |
| Görüş Sistemi | Uçan Vizyon | Sahne Vizyonu | Sahne Vizyonu | Uçan Vizyon |
| Daha Fazla SMT İlgili Ürün

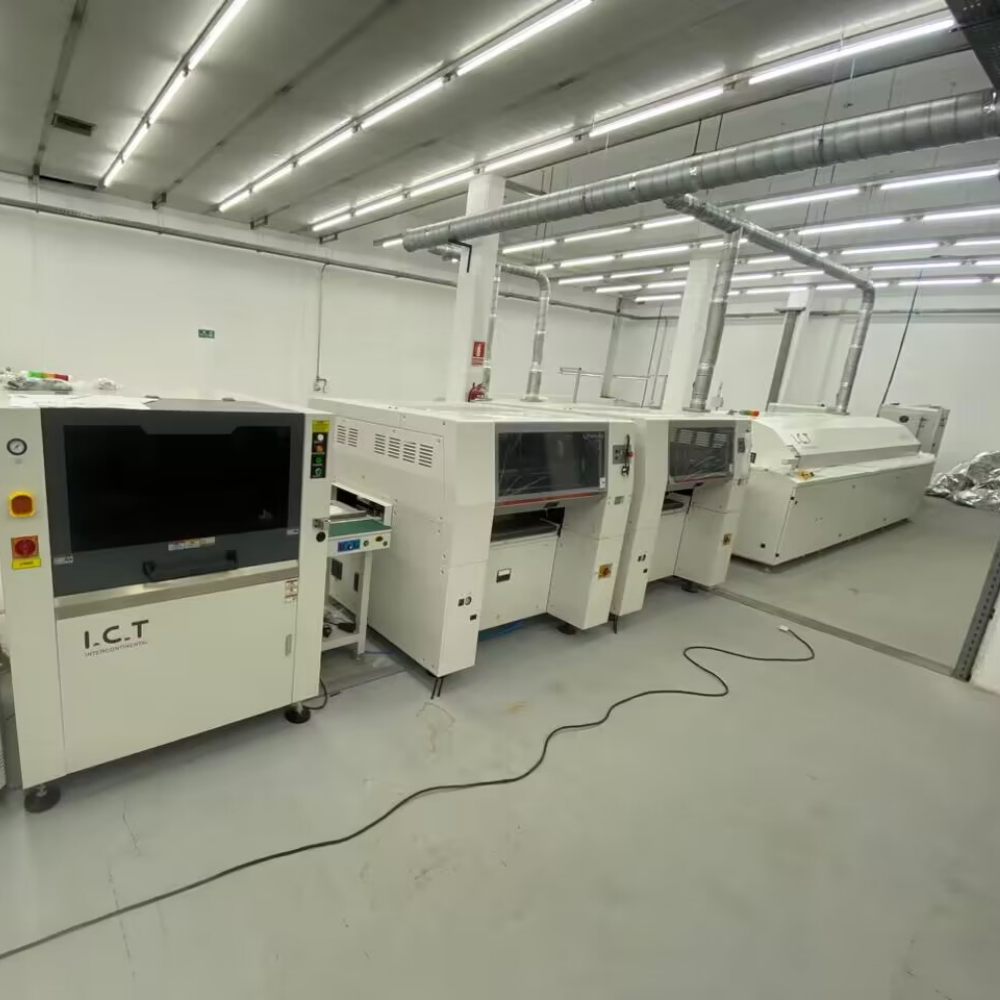

I.C.T, SMT montaj makinesinin etrafında merkezlenen eksiksiz, birinci sınıf SMT üretim hatları oluşturur. Portföyümüz, levhanın lekesiz durumunu koruyan vakumlu yükleyicileri, hassas lehim pastası yazıcılarını, kırılmaz bağlantılar oluşturan çok bölgeli yeniden akışlı fırınları ve olası her kusuru tespit eden son teknoloji ürünü AOI sistemleri içerir. Kesintisiz akış için tüm istasyonlar mükemmel şekilde entegre olur. Bu toplam çözüm, verimi önemli ölçüde artırır, genel maliyeti azaltır ve otomotiv, medikal, aydınlatma ve tüketici elektroniği imalatındaki en zorlu koşullar altında güvenilir performans gösterir. Bitmiş panolar, kapsamlı planlamamız ve ömür boyu desteğimizle desteklenen, gerçek dünya uygulamaları için tamamen hazır olarak hattan ayrılır.
| SMT Satırındaki | Ürün Adı Amacı |
|---|---|
| SMT satır | Türkiye Tam Otomatik İzlenebilir High-End SMT Hattı. |
| PCB yükleyici | Otomatik olarak çıplak PCB'ları satıra yükler. |
| Lehim macun yazıcı | Lehim pastasını PCB pedlere doğru bir şekilde yazdırır. |
| Seç ve Yer Makinesi | Bileşenleri PCB'lere hassas bir şekilde bağlar. |
| Akıntı fırını | Sağlam eklemler oluşturmak için lehimi eritir. |
| Denetim makinesi | AOI, SPI, X-ışını ve şablon denetçisi gibi SMT inceleme cihazları. |
| İzlenebilirlik ekipmanı | Üretim verilerini kaydeder ve izler. |
| Müşteri Başarısı Videosu
Tacikistan'da, iki I.C.T mühendisi büyük bir LED üretim tesisini faaliyete geçirmek için geldi. Müşteri, birden fazla SMT montaj makinesinin yanı sıra DIP, kaplama, dağıtım ve özel LED ampul montaj hattını içeren iki tam SMT hattı aldı. Video, güvenli boşaltma, hassas kurulum, ayrıntılı operatör eğitimi ve her tür LED aydınlatma ürününün üretildiği başarılı ilk çalıştırmaları belgeliyor. Yerel personel ekipmana hızla hakim oldu. Müşteri, hızlı devreye alma ve elde edilen olağanüstü kalite için yürekten övgüde bulundu.
| Servis ve Eğitim Desteği
I.C.T, her SMT montaj makinesiyle kapsamlı, profesyonel hizmet ve eğitim sağlar. Ayrıntılı ihtiyaç analizi ve özel hat tasarımıyla başlıyoruz, ardından dikkatli nakliye, uzman kurulum ve yoğun yerinde eğitim izliyoruz. Mühendislerimiz anında teknik destek ve süreç optimizasyonu sunmak için dünya çapında seyahat ediyor. Bu eksiksiz destek sistemi, her müşteri için minimum kesinti süresini ve maksimum uzun vadeli performansı garanti eder.
| Müşteri Görüşleri
Müşteriler, kurulum ve eğitim sırasında I.C.T mühendisin becerisini ve sabrını sürekli olarak övüyor. Her gün güvenilirlik için SMT montaj makinesine güveniyorlar. Güvenli paketleme, en uzun yolculuklarda bile sağlam kalır ve yanıt ekibimiz soruları aynı gün yanıtlar. Müşterilerin çoğu, seri üretime olağanüstü kalite ve neredeyse sıfır atıkla hızlı bir şekilde başladıklarını bildiriyor.
| Sertifikalar ve Standartlar
I.C.T, kalite ve güvenliği onaylayan tüm önemli uluslararası sertifikalara sahiptir. Avrupa uyumluluğu için CE işaretini, çevresel sorumluluk için RoHS'yi, sıkı yönetim sistemleri için ISO9001'i ve orijinal yeniliklerimizi koruyan çok sayıda patenti taşıyoruz. Bu kimlik bilgileri her müşteriye, SMT montaj makinelerinin ve hizmetlerimizin performans, güvenlik ve sürdürülebilirlik açısından en yüksek küresel standartları karşıladığına dair güvence verir.
| I.C.T Şirketi ve Fabrika Hakkında
I.C.T, Çin'de kendi gelişmiş Ar-Ge ve üretim tesislerini işletmektedir ve 20'si deneyimli mühendis olmak üzere 89 özel profesyoneli istihdam etmektedir. 2012 yılında kurulduğumuzdan bu yana hızla büyüdük ve şu anda 72 ülkede 1600'den fazla memnun müşteriye eksiksiz elektronik üretim çözümleri ile hizmet veriyoruz. Her süreç, sıkı kalite kontrol ve kontrol prosedürlerini takip ederek güvenilir, yüksek performanslı ekipmanların dünya çapındaki müşterilere ulaşmasını sağlar.
