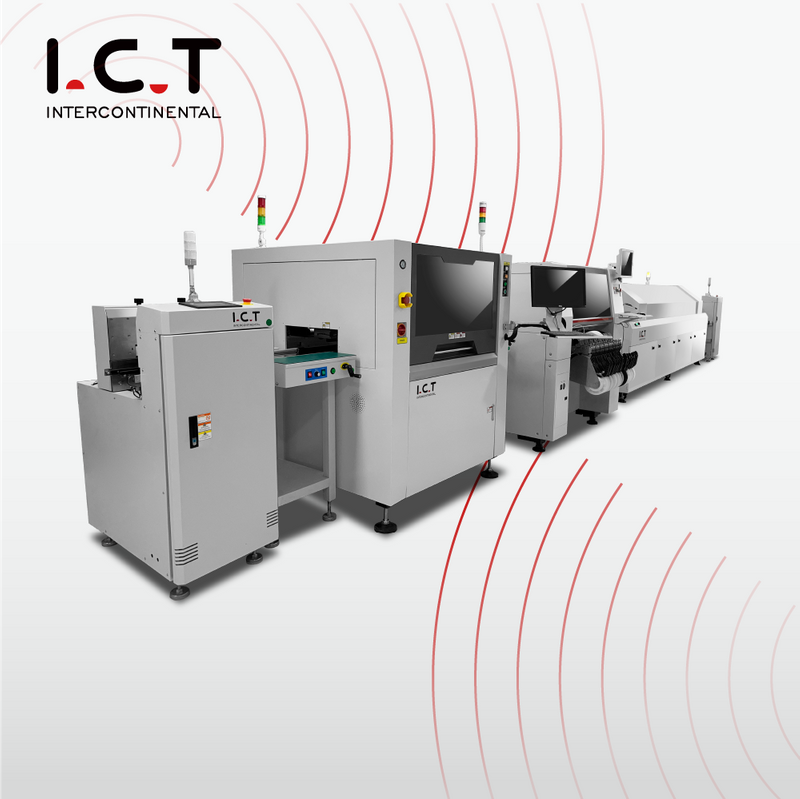

JUKI çoklu SMT LED üretim hattı, SMT PCB montaj hattı, satış için yüksek hızlı LED ampul üretim hattı.
1. JUKI Alma ve Yerleştirme Makinesi
Gelişmiş çip atıcı
Hızlı ve esnek alma ve yerleştirme makinesi
Çok fonksiyonlu modüler chip mounter
Hızlı esnek yerleştirme makinesi
| Modeli | JUKI RS-1R Alma ve Yerleştirme Makinesi | |||
| konveyör Şartname | standart | 150mm konveyör uzatmaları, yukarı ve aşağı akış | 250mm konveyör uzatmaları, yukarı ve aşağı akış | |
| Domuz Boyutu | minimum | 50*50mm | ||
| 1 arabellek | 650*370mm(tek sıkma) | |||
| 950*370mm(çift sıkma) | 1,100*370mm(çift sıkma) | 1,200*370mm (çift sıkma) | ||
| 3 tampon | 360×370mm | 500*370mm | 600*370mm | |
| Bileşen Yüksekliği | 25mm | |||
| Bileşen Boyutu | 0201*1 ~74mm /150*50mm | |||
| Yerleştirme Hızı | Optimum | 47.000CPH | ||
| IPC9850 | 31.000CPH | |||
| Yerleştirme Doğruluğu | ±35μm(Cpk≥1) | |||
| Besleyici Girişleri | maks.112*2 | |||
2. Lehim Pastası Yazıcısı
Yüksek konum doğruluğu, tekrarlanan konumlandırma doğruluğu ±0,01 mm; baskı doğruluğu 0,025 mm
Tutkal baskıyı destekleyin, Otomatik kontrol, üretim verimliliğini, kalite kontrolünü artırır ve üretim maliyetinden tasarruf sağlar
Otomatik PCB kalibrasyonu,Silecek basıncı ayarlanabilir,Otomatik yazdırma,Otomatik şablon temizleme
| Modeli | I.C.T-4034 | I.C.T-5151 | I.C.T-6561 | I.C.T-1500(LED) |
| Çerçeve Boyutu (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 850*850 | 470*370 ~ 1800*750 |
| PCB Boyut(mm) | 50*50 ~ 400*340 | 50*50 ~ 510*510 | 80*50 ~ 650*610 | 80*50 ~ 1500*350 |
| UlaşımYön | Sol-Sağ; Sağ-Sol; Sol-Sol; Sağ-Sağ | |||
| Destek Sistemi | Manyetik Pim/Yukarı-aşağı tabla ayarlı/destek bloğu | |||
| Sıkıştırma Sistemi | Yandan sıkma, vakum nozulu, Otomasyon geri çekilebilir Z basıncı | |||
| Yazıcı Kafası | İki bağımsız motorlu yazıcı kafası | |||
| Silecek Tip | Paslanmaz çelik (standart), plastik | |||
| Temizleme Sistemi | Kuru, Islak, Vakum | |||
| Denetleme | 2D Muayene (Standart) | |||
| Güç Kaynağı | AC:220±10%,50/60HZ,3Kw | |||
| Kontrol Yöntemi | Bilgisayar Kontrolü | |||
| Boyut(mm) | 1220*1355*1500 | 1220*1530*1500 | 1330*1530*1500 | 2500*1220*1500 |
| Ağırlık | Yaklaşık: 1250kg | Yaklaşık: 1300kg | Yaklaşık: 1300kg | Yaklaşık: 1800kg |
| Modeli | I.C.T-5134 | I.C.T-6534 | I.C.T-1200(LED) |
| Çerçeve Boyutu (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 850*850 |
| PCB Boyut(mm) | 50*50 ~ 400*340 | 50*50 ~ 510*510 | 80*50 ~ 650*610 |
| Boyut(mm) | 1220*1355*1500 | 1330*1530*1500 | 2200*1200*1500 |
| Ağırlık | Yaklaşık: 1250kg | Yaklaşık: 1300kg | Yaklaşık: 1500kg |
3. Yeniden Akış Lehimleme Fırını
Yüksek etkili akı yönetim sistemi
Yüksek stabiliteye sahip nitrojen koruma sistemi
Yüksek performanslı soğutma sistemi
| Modeli | L8 | L10 |
| Boyut (U*G*Y)mm | 5000x1250x1490 | 5800x1250x1490 |
| Ağırlık | Yaklaşık. 1600kg | Yaklaşık. 1800KG |
| Isıtma Bölgesi Sayısı | Yukarı8/Alt8 | Yukarı10/Alt10 |
| Isıtma Bölgelerinin Uzunluğu | 3121 mm | 3891 mm |
| Ray Genişliği Ayarı | M(seçenek:A) | |
| Egzoz Hacmi | 10M3/minx2 Egzozlar | |
| Kontrol Sistemi | PLC+Bilgisayar | |
| Sıcaklık Kontrol Yöntemi | PID + SSR | |
| İletim Aracısı | Zincir + Örgü | |
| Elektrik Kaynağı Gerekli | 3 fazlı, 380V 50/60Hz | |
| Isınma Gücü | 55KW | 64KW |
| Güç Tüketimi | 8KW | 12KW |
| Isınma Süresi | Yaklaşık 25 dakika | |
| Sıcaklık Ayar Aralığı | Oda Sıcaklığı-- 300°C | |
| konveyör Yükseklik | 900+/-20mm | |
| konveyör Hız Aralığı | 300~2000 mm/mil | |
| Sabit Ray Tarafı | Ön Sabit (Opsiyon:Arka Sabit) | |
| Soğutma Yöntemi | Cebri Hava Motoru ve fan (Standart) | |
| Modeli | Lyra 622 | Lyra 622N | Lyra 732/733 | Lyra 732N/ 733N |
| Ön ısıtma bölgelerinin miktarı | 6 | 6 | 7 | 7 |
| Zirve bölgelerinin miktarı | 2 | 2 | 3 | 3 |
| Maks. lehimleme sıcaklığı | ön ısıtma 300 °C ve zirve bölgeleri350 °C | |||
| Soğutma bölgelerinin miktarı | 2 | 2 | 2 | 3 |
| Örgü Genişliği | Standart 440mm(Seçenek 560 & 680mm) | |||
| Ray Genişliği | Tek Ray: 50 - 460mm, Seçenek: 50 - 686mm diğer Genişlik talep üzerine. Çift Ray Standardı: 50 - 290mm*2 | |||
| Dimensions | 5150*1400*1500mm | 5150*1400*1500mm | 5850*1400*1500mm | 6250*1400*1500mm |
| Ağırlık | 2400 kg | 2600 kg | 2800 kg | 3000 kg |
