XC-3100
I.C.T

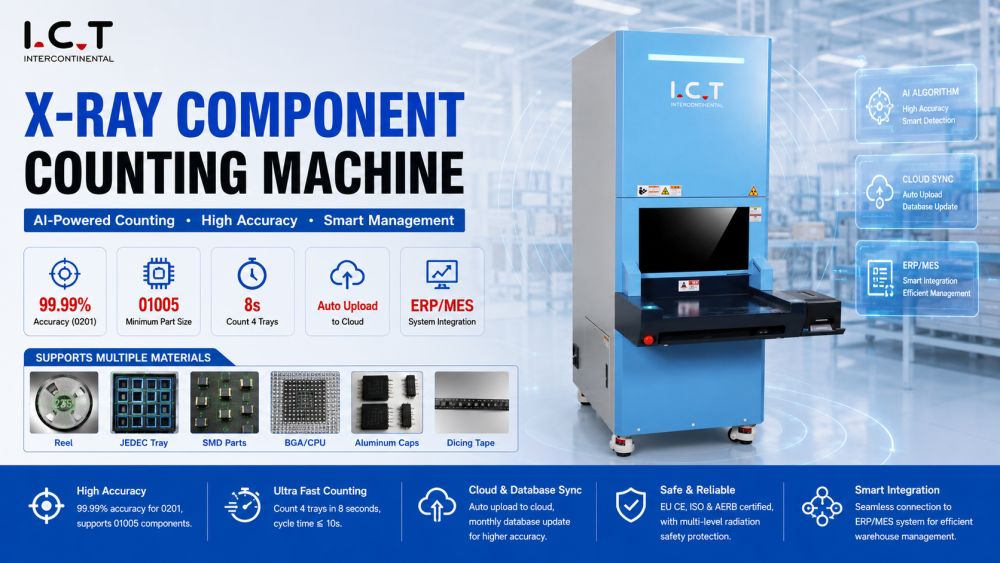

SMD X-Ray Reel Component Counting Machine
| Miktar： | |
|---|---|
1. Doğruluk: %99,99 (0201);
2. Uyumlu minimum cihaz türü:01005 (birim: inç);
3. En yüksek işaretleme hızı: yaklaşık 6-10 saniye/4 plaka
4. Minimum boyut 01005 (birim: inç) 20.000 punto esas alınarak hesaplanmıştır;
5. 7' tepsi dört tepsi aynı anda besleme hızı: yaklaşık 8 saniye;
6. Yükleme ve boşaltma dahil süre: yaklaşık 11 saniye;
7. Birden fazla boyuttaki malzeme envanterini destekleyin (7'~15');
8. X-Ray PCB tespit fonksiyonu ve X-Ray diğer montaj ürünü tespit fonksiyonu ile;
9. Buluta otomatik veri yüklemeyi ve senkronizasyonu destekleyin, veritabanını her ay güncelleyin, süre ne kadar uzun olursa o kadar doğru olur;
10. Tek tuşla işlem, Sezgisel ve kullanımı kolay GUI;
11. Yatırım maliyetini en aza indirin (süper normal tanıtım maliyeti);
12. AB CE Sertifikası, Uluslararası Kalite Yönetim Sistemi ISO ve X-ışını için AERB Sertifikası ile yüksek güvenlik.
1. Basit: Gelişmiş uluslararası kavramlarla birleştirilmiş, anlaşılması kolay, öğrenmesi kolay, bakımı kolay;
2. Zamandan tasarruf edin: Depo yönetimi daha verimlidir, zaman maliyetinden 10-20 kat tasarruf sağlayabilir;
3. Riskten korunma: İthal donanım konfigürasyonu, üretimde düşük arıza oranı, on yıldan fazla hizmet ömrü;
4. Güvenlik: Uluslararası tasarımın genel kurallarına göre, en yüksek güvenlik seviyesi;
5. Kararlı: olgun yazılım, donanım ve üst düzey üretim süreçleri, her ekipmanın kararlılığını sağlar.
Bileşen Sayma Sistemi
Çeşitli malzemelerin noktasal denetimini gerçekleştirmek için yapay zeka ile optimize edilmiş sayma algoritmasını uygulayın: standart SMD, dilimleme bandı, JEDEC/Matrix tepsisi, MELF, Alüminyum Kapaklar, Soic, To, BGA/CPU, Tantal, filtre ve diğer parçalar. Dört malzeme paleti aynı anda sayılabilir ve tamamlanması yalnızca 8 saniye sürer, bu da parça paletlerinin sayım süresini kısaltır, verileri otomatik olarak buluta yükler, veritabanını düzenli olarak günceller ve fabrikanın ERP/MES sistemiyle bağlantı kurarak zamandan ve maliyetten büyük ölçüde tasarruf sağlar. Yönetimi kolaydır.
| Özellikler
| Model | XC-3100 |
| Tüp Tipi | Kapalı Tüp |
| Uzamsal Çözünürlük | 30μm |
| Tüp Gerilimi | 50kv |
| Tüp Akımı | 1000μA |
| Görüntü Yakalama Yöntemi | Düz panel dijital görüntüleme |
| Görüntüleme Doğruluğu | 139μm |
| Resim Boyutu | 430*430mm |
| Çözünürlük | 3072*3072 piksel |
| Piksel Doğruluğu | ≤2μm |
| Görüntüleme Hızı | 5 EDS/sn |
| Piksel Okuma | 20 milyon/inç |
| Yanlış Pozitif Oranı (0201) | ≤%0,01 |
| Kesinlik | %99,99 (0201) |
| Güç | AC110-220V, 50-60HZ, 1200W |
| Boyut (yazıcıyla birlikte) | 950*1460*1960mm |
| Ağırlık | 450kg |
| SMT Hat Ekipman Listesi
SMD X-Ray Sayma Makinesi, alma ve yerleştirme makineleri, PCB yükleyiciler, boşaltıcılar ve denetim ekipmanlarıyla sorunsuz bir şekilde entegre olur. Doğru bileşen teslimatını sağlar, hat durmalarını en aza indirir ve sürekli SMT ve DIP montaj işlemlerini destekler. Kesin gerçek zamanlı sayımlar sağlayarak operasyonel verimliliği artırır, malzeme israfını azaltır ve birden fazla üretim aşamasında daha iyi iş akışı yönetimi sağlar.
| Ürün Adı | SMT Satırındaki Amaç |
|---|---|
| PCB yükleyici | Otomatik olarak çıplak PCB'ları satıra yükler. |
| Lehim macun yazıcı | Lehim pastasını PCB pedlere doğru bir şekilde yazdırır. |
| Seç ve Yer Makinesi | Bileşenleri PCB'lere hassas bir şekilde bağlar. |
| Akıntı fırını | Sağlam eklemler oluşturmak için lehimi eritir. |
| AOI makine | Lehim bağlantılarını ve yerleştirme kusurlarını inceler. |
| SPI Makine | Lehim pastasının yüksekliğini ve kalitesini kontrol eder. |
| İzlenebilirlik ekipmanı | Üretim verilerini kaydeder ve izler: Lazer Markalama Makinesi /Etiket Yerleştirici/Mürekkep Püskürtmeli Yazıcı |
| SMT Temizleme Makinesi | PCB'ları, şablonları, fikstürleri, püskürtme uçlarını vb. temizlemek için kullanılır. |
| Lazer PCB Yönlendirme Makinesi | PCBA'yi nihai ürüne kesin |
| Müşteri Başarısı Videosu
I.C.T, uçak oturma sistemleri için USB şarj modülleri üreten bir ABD Müşterisine eksiksiz bir SMD bileşen sayma çözümü sağladı. Çok tepsili X-ışını sayımı, alma ve yerleştirme makinelerine doğru SMD teslimat sağlarken, isteğe bağlı barkod yazdırma da izlenebilirlik için MES ile entegre edilmiştir. Mühendisler kurulum, hizalama ve operatör eğitimine rehberlik ederek Müşterinin yüksek verimi korumasına, hataları en aza indirmesine ve tutarlı kaliteyle havacılık düzeyinde üretim standartlarına ulaşmasına olanak tanıdı.
| Servis ve Eğitim Desteği
Sayma makinesi, SMT hattının tüm aşamalarını yükleyicilerden toplama ve yerleştirme makinelerine kadar birbirine bağlar. Gerçek zamanlı bileşen sayımları, malzeme tedarikini birden fazla hat üzerinden senkronize ederek darboğazları azaltır. I.C.T, standart malzeme işleme uygulayarak fabrikaların yalın üretimi sürdürmesine, verimi artırmasına ve büyük ölçekli PCB montaj için iş gücü tahsisini optimize etmesine yardımcı olur.
| Müşteri Geri Bildirimi
Fabrikalar, çok tepsili AI X-ray sayımını kullanarak envanter kontrollerini ve malzeme yönlendirmeyi otomatikleştirebilir. Sistem, kıtlığı veya aşırı beslemeyi önlemek için besleyiciler ve yerleştirme makineleriyle entegre olur. Operatörler, manuel sayım yerine genel üretim akışını denetlemeye, hat verimliliğini artırmaya ve yüksek hızlı operasyonlar sırasında insan hatasını azaltmaya odaklanabilir.
| Sertifikalar ve Standartlar
I.C.T, her makaranın yerleştirmeden önce doğru bir şekilde sayılmasını ve doğrulanmasını sağlar. Entegre veri kaydı, denetçilerin sayımları izlemesine, anormallikleri tespit etmesine ve proaktif olarak yanıt vermesine olanak tanır. Fabrika, birden fazla hatta hassas bileşen doğrulaması uygulayarak ürün güvenilirliğini artırır, kusurları azaltır ve SMT ve DIP işlemleri için yüksek kaliteli PCB montaj standartlarını korur.
| I.C.T Şirketi ve Fabrika Hakkında
I.C.T, 25 yılı aşkın bir süredir SMT, DIP, Kaplama, Montaj, Robotik ve çevresel sistemleri kapsayan entegre elektronik üretim çözümleri sunmaktadır. I.C.T, şirket içi Ar-Ge, üretim ve mühendislik ekipleriyle müşterileri planlama, tedarik, kurulum, eğitim ve süreç optimizasyonuna kadar destekler. 72 ülkede 1.600'den fazla müşteriye hizmet veren I.C.T, elektronik üreticilerinin tüm SMT hatlarında yüksek doğruluklu, verimli ve güvenilir üretim sistemleri oluşturmasına yardımcı oluyor.
