I.C.T-SS350
I.C.T
| Miktar： | |
|---|---|
| PCB Seçmeli Lehimleme Makinesine Genel Bakış

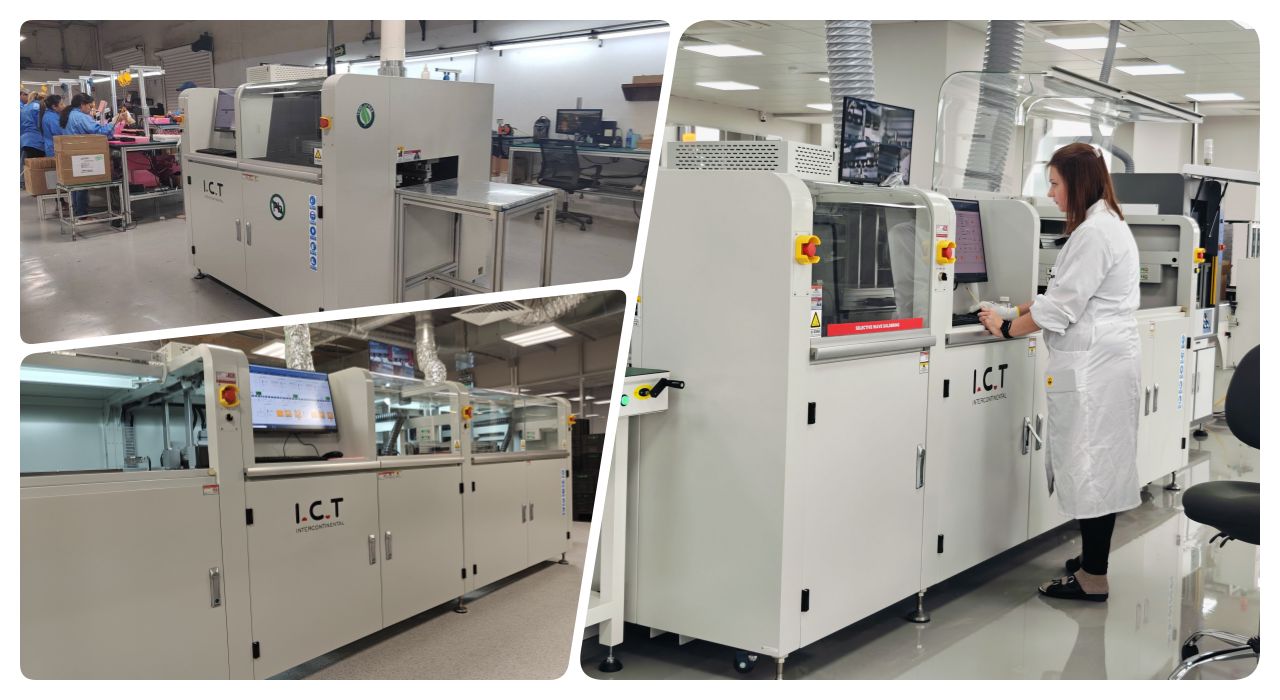

Tamamı Dongguan'da tasarlanmış ve montajı yapılmış olan I.C.T pcb seçici lehimleme makinesi, yüksek karışımlı, düşük ila orta hacimli fabrikalar için nihai otomatik seçici lehimleme makinesidir. PCB'i hareket ettirmek yerine, Panasonic servoları ve hassas raylar üzerindeki tüy kadar hafif dökme alüminyum kızak, akı ve lehimi doğrudan pinlere getiriyor. Hat içi nitrojen ısıtma, neredeyse hiç atık olmadan ayna parlaklığında filetolar üretir. Operatörler büyük bir Windows dokunmatik ekranında her parametreyi (yollar, sıcaklıklar, püskürtme hacmi, dalga yüksekliği) arar ve anında iş geçişleri için sonsuz program depolar. Otomatik dalga kalibrasyonu, canlı CCD izleme, Alman jet valfi ve titanyum pot, bu pcb seçici lehimleme makinesini ilk geçiş verimini yüksek tutan güvenilir bir iş makinesi haline getiriyor.
| DIP Hattı Ekipman Listesi
Alman yüksek frekanslı jet valfi, düşük katı madde akısını (%10'un altında) 0,02 mm'ye kadar tekrarlanabilir mikro noktalar halinde düşürür. Basınçlı tank ve dijital debimetre kilit basıncı, tank ne kadar düşük olursa olsun sabit kalır. Kalıntı, iki saniyelik temizlik için dışarı çekilebilir tepsiye kaydırılır. Japon SMC pnömatikleri ve yüzey göstergeleri günlük kontrolleri zahmetsiz hale getirir. Otomatik ekstraksiyon pompası asla arzın düşmesine izin vermez. Bu flux sistemi, pcb seçici lehimleme makinesindeki her pedi mükemmel şekilde etkinleştirir.
Tamamen ayarlanabilir alt IR standarttır; üstten sıcak hava veya isteğe bağlı ek IR. Açık ızgara düzeni ve kalın yüksek sıcaklık yalıtımı, ısıyı tüm panele eşit şekilde yayar. Birinci sınıf ısıtıcılar ve fişli motorlar yıllarca sessiz ve bakım gerektirmeden çalışır. Kartlar, otomatik seçici lehimleme makinesinde kusursuz bağlantılara hazır, akı ile etkinleştirilen ve eğrilmeyen mükemmel bir şekilde çıkar.
Alman elektromanyetik pompası ve titanyum tencere, asla sızmayan veya kaymayan, kaya gibi sabit bir mini dalga üretir. N2 akışını, lehim sıcaklığını, dalga yüksekliğini ve otomatik kalibrasyonu doğrudan dokunmatik ekrandan ayarlayın. Hat içi nitrojen parlak, tam filetolar ve neredeyse sıfır cüruf sağlar. Lazer yüksekliği kontrol eder, püskürtme uçları kendi kendini temizler ve izlenebilirlik için 900 saatlik video saklanır. Bu, pcb seçici lehimleme makinesinin kurşun geçirmez kalbidir.
Üç bölümlü makara hattı artı pnömatik yan ve üst kelepçeler, 20 kg'a kadar levhaları hareketsiz halde tutar. Ağır hizmet rayları ve yüksek hassasiyetli servolar PCB'leri sorunsuz bir şekilde istasyondan istasyona taşır. Kalın veya çift taraflı düzenekler kolayca temizlenir. Herhangi bir otomatik seçici lehimleme makinesi hattında 7/24 görev yapacak şekilde üretilmiştir.
CE sertifikalı PLC, Cat-6 kablolama ve tam MES bağlantısı, ışık hızında yanıt ve kurşun geçirmez güvenilirlik sağlar. Kılavuzlu sihirbazlar, resim tabanlı düzenlemeler, otomatik püskürtme ucu algılama ve çok dilli menüler eğitim süresini kısaltır. Uzaktan teşhis, pcb seçici lehimleme makinesinin günün her saatinde kazançlı çıkmasını sağlar.
Geniş renkli dokunmatik ekran, adım adım kılavuzlar, tek dokunuşla canlı CCD ve sesli uyarılar makinenin çalışmasını son derece basit hale getirir. İngilizce, Çince, Japonca veya Rusça arasında anında geçiş yapın. Özel kule ışıkları ve Wi-Fi yükseltmeleri, herkesin yerden ayrılmadan bağlantıda kalmasını sağlar.
| Şartname
| Çevrimiçi seçici dalga lehimleme makinesi | ||||
| Model | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Çevrimiçi Modüler | Sprey + Ön Isıtma ve Lehimleme | Sprey + Ön Isıtma + Lehimleme | Sprey + Ön Isıtma + Lehimleme +Lehimleme | Sprey + Ön Isıtma + Lehimleme + Lehimleme + Lehimleme |
| Lehim sistemi | ||||
| Nozul Miktarı | 1 | 1 | 2 | 3 |
| Lehim Potası Adeti | 1 takım | 1 takım | 2 takım | 3 takım |
| İkili Tencere (Opsiyon) | N/A | Seçenek | Seçenek | Seçenek |
| Lehim Potası Gücü | 2,35kw | 2,35kw | 4.70kw | 7.05kw |
| Akı Sistemi | ||||
| Akı depolama tankı | 1L | 1L | 2L | 2L |
| Akı desteği | Akı alarmı, otomatik | |||
| Püskürtme nozeri | Almanya Jet Valf (Nokta ve hat püskürtme) 1 takım | |||
| Püskürtme nozul boyutu | 130um (180um, 210um Seçeneği) | |||
| Püskürtme Hızı | 0 ~ 20mm/s | |||
| Püskürtme Memesi Hareket Hızı | 0 ~ 400mm/s | |||
| Ön ısıtma sistemi | ||||
| Ön ısıtma modu | Sıcak Hava ve IR | Sıcak Hava ve IR | Sıcak Hava ve IR | Sıcak Hava ve IR |
| Ön ısıtma alanı | U500*G500mm | U500*G500mm | U500*G500mm | U500*G500mm |
| Ön Isıtma Bölgesi | Üst sıcak hava: 2, Alt IR: 1 | |||
| Alt Ön Isıtma Gücü | Maks.12kw | |||
| Üst Ön Isıtma Gücü | Maks.6kw | |||
| Isınma Süresi | Yaklaşık 15 dakika (ayar 150°C) | |||
| Kontrol Modu | PC+PLC | |||
| Taşıma sistemi | ||||
| PCB Boyut (fikstür ile) | 120*60~500*500mm | |||
| PCB Değiştirme | Çevrimiçi | |||
| PCB Üst Açıklık | 120mm | |||
| Taşıma yüksekliği | 900 ± 20mm | |||
| Taşıma genişliği | 60 ~ 500mm | |||
| Boyut: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Ağırlık | Yaklaşık: 800kg | Yaklaşık: 1200kg | Yaklaşık: 1300kg | Yaklaşık: 1500kg |
| DIP Hattı Ekipman Listesi
DIP üretim hattımız, verimli ve hassas PCB montajı için gelişmiş araçlar sunar. Tam otomatik DIP hattı, doğru bileşen yerleşimi için bir DIP yerleştirme hattı, sorunsuz PCB girişi için bir dalga yükleyici, güvenli çıkış için bir dalga boşaltıcı ve son kontroller için bir montaj bant hattı içerir. Bu yüksek kaliteli PCB DIP üretim hattı, istikrarlı çalışma, güvenilir THT yerleştirme ve uygun maliyetli montaj sağlayarak çeşitli endüstri ihtiyaçlarını karşılar. Modüler tasarımlar ve I.C.T'ın küresel desteğiyle, delik içi görevlerde üretkenliği artırır.
| Ürün Adı | DIP Hattındaki Kullanım Amacı |
|---|---|
DIP üretim hattı için bileşenleri otomatik olarak PCB'lere hassas bir şekilde yerleştirir. | |
THT eklenti işlemi sırasında PCB'lerde katı bağlantılar oluşturmak için lehimi eritir. | |
Doğru THT montajı için lehimi seçici olarak belirli alanlara uygular | |
| Dalga Sonrası Satır İçi AOI | DIP montajı yapılmış PCB üzerindeki lehim bağlantılarını ve yerleştirme kusurlarını inceler. |
| Müşteri Başarısı Videosu
Vietnamlı büyük kamera markası tedarikçimiz, yeni pcb seçici lehimleme makinesinin nihai kabulü için geldi. Mühendislerimiz gerçek üretim kartlarını yüklediler, müşteri CCD'de mükemmel THT eklem oluşumunu izlerken tam döngüler gerçekleştirdiler, ardından teknisyenlerini iki tam gün boyunca programlama, günlük bakım ve sorun giderme konusunda eğittiler. Sandık ulaştığı gün hacim kazanmaya %100 hazır halde kaldılar; dünya çapında klasik I.C.T ortaklık.
| Profesyonel Hizmet ve Eğitim
Fabrika kabulü ve kutulamadan kurulum, devreye alma ve ömür boyu desteğe kadar her şeyi biz gerçekleştiriyoruz. Yirmi kıdemli mühendis ve 72 ülkedeki yerel ekipler, ihtiyaç duyduğunuz anda yerinde veya uzaktan eğitim sağlıyor. Üç kıtadaki yedek parça depoları ve gerçek 7/24 yardım hatları, otomatik seçmeli lehimleme makinenizin onlarca yıl boyunca en yüksek çalışma süresinde kalmasını sağlar.
| Müşteri Övgüsü
Müşteriler, kabul ve devreye alma konusunda kapsamlı eğitim veren sabırlı, uzman mühendislerimizi sürekli olarak övüyorlar. Kesin akı doğruluğunu, kaya gibi sağlam dalgayı ve pcb seçici lehimleme makinesinin daha yüksek verim ve sıfır yeniden işleme ile kendini amorti etme hızını seviyorlar. İhracat kasaları kusursuz bir şekilde ulaşıyor ve aynı gün içinde yapılan uzaktan onarımlar, ilk kez alıcıları dünya çapında ömür boyu ortaklara dönüştürdü.
| Endüstri Sertifikaları
Her pcb seçici lehimleme makinesi CE güvenlik sertifikası, RoHS uyumluluğu, ISO9001 kalite sistemi ve jet valfleri, elektromanyetik pompalar ve lazer kalibrasyonuna ilişkin çok sayıda patentle birlikte gelir. Dünya çapında güvenilen bu markalar, her yerde güvenebileceğiniz güvenli, yeşil, sahada kanıtlanmış teknolojiye sahip olduğunuzu kanıtlar.
| I.C.T Şirketi ve Fabrika Hakkında
2012'den beri 89 ekip üyesi, 20 özel mühendis ve 8 küresel şubeyle 12.000 m²'lik son teknolojiye sahip bir kampüse dönüştük. Ar-Ge, imalat, montaj ve yanma testleri dahil her şey şirket içinde gerçekleşir. 72 ülkede 1.600'den fazla fabrikaya komple anahtar teslimi SMT ve THT çözümlerle hizmet veriyoruz ve her pcb seçici lehimleme makinesi, sıkı denetim ve kanıtlanmış kalite sistemleriyle destekleniyor.
