T550
I.C.T
smt pcb metal coating machines
| Miktar： | |
|---|---|
| I.C.T PCBA Konaform Kaplama Makinesi
I.C.T pcba konaform kaplama makinesi, modern elektronik imalatında basit ve verimli PCBA kaplama işlemleri için yeni referans noktasıdır. Kolay program yapımı ve hızlı hat değiştirme ayarları, çeşitli endüstri ihtiyaçlarını karşılarken her yönde en iyi sonuçları sağlar. Tahrik gücü, endüstriyel kontrol, LED, otomotiv elektroniği, iletişim, enstrümantasyon, tüketici elektroniği, elektronik cihazlar, askeri ve tıbbi kaynatma vb. alanlarda yaygın olarak kullanılmaktadır. PCB Boyut: 5050~450460mm.
Programlama herhangi bir püskürtme yolunu düzenleyebilir ve ana arayüz doğrulama için püskürtme yolunu güzel bir şekilde görüntüler. Koşu parkuru yansıtılabilir, sıralanabilir ve kopyalanabilir; birden fazla board için yalnızca tek bir parkuru düzenlemeniz yeterlidir; bu da hızlı ve kullanışlıdır. Üretim verilerini, çıktıyı, tek ürün çalışma süresini vb. otomatik olarak sayın ve görüntüleyin. Güvenilir bir pcb üretim hattı kaplama makinesi olarak, gelişmiş üretkenlik ve kalite kontrolü için tam SMT hatlara sorunsuz bir şekilde entegre olur.
| Özellik
İletim Sistemi
PCBA konaform kaplama makinesinin iletim sistemi, sürekli yüksek hızlı işlemler sırasında makinenin stabilitesini sağlamak için yüksek mukavemetli bir çalışma platformuna sahiptir. Güvenilir ve tutarlı güç dağıtımı için ithal servo motorlar ve sürücüler kullanır. Servo motor + kayar ray tasarım modülü, X/Y/Z eksen hareketlerinin minimum sapmayla tekrarlanabilirliğini ve doğruluğunu sağlar.
Benzersiz toz kapağı tasarımı, vida çubuğunun ve kayar rayın temizliğini sağlayarak bakımın karmaşıklığını azaltır ve toz oluşumunu önler. Son derece esnek tank zinciri, her boru hattını ve hattı düzenli ve güzel hale getirirken karışıklıkları da önler. Bu kurulum genel arıza süresini azaltır, 7/24 üretim çalışmalarını destekler ve uzun vadeli sahip olma maliyetlerini etkili bir şekilde azaltır. Bir pcb üretim hattı kaplama makinesi bağlamında, kusursuz hareket kontrolü sayesinde üretim verimini %15'e kadar artırarak mükemmel şekilde tekdüze kaplama katmanları sağlar.
Taşıma sistemi
PCBa konaform kaplama makinesinin taşıma sistemi, PCB'in aktarım sırasında sıkışmasını veya hasar görmesini etkili bir şekilde önleyen benzersiz bir zincir taşıma sistemi kullanır. Motor, tahtanın düzgün ve kontrollü hareketini sağlamak için hızı kontrol eder ve hassas bir şekilde durur. Silindir kelepçeleme, PCB'nin tüm çalışma süreci boyunca kaymamasını sağlayarak güvenli tutuş sağlar.
Kılavuz rayın genişliği yarı otomatik olarak ayarlanabilir ve bu sayede PCB'nin manuel müdahale olmadan serbestçe girip çıkması sağlanır. Zincir ve profillerle tasarlanan ray, uzun süreli kullanımlarda deformasyona uğramadan ağır PCB taşıma kapasitesine de sahiptir. Bu, genel verimi %25 artırır ve üretimdeki kusur oranlarını önemli ölçüde azaltır. Bir pcb üretim hattı kaplama makinesi kurulumunda yukarı yöndeki yükleyiciler ve aşağı yöndeki boşaltıcılarla zahmetsizce entegre olur. Aletsiz ayarlamalar ve sıkışmasız çalışma, yüksek karışımlı ortamlara mükemmel uyum sağlar. Sıfır kazayı ve operatörün gönül rahatlığını garanti etmek için güvenlik sensörleri dahildir.
Kaplama Sistemi
Pcba konaformal kaplama makinesinin genel özellikleri arasında tutarlı ve doğru püskürtme kontrolü için dijital basınç göstergesiyle donatılmış ithal hassas hava basıncı regülatörü bulunur. İnsancıllaştırılmış operasyon paneli, sezgisel simgeler ve hızlı erişim sağlayarak operatörlerin iş verimliliğini artırmak için tasarlanmıştır.
Konveyör rayı sertleştirilmiş ve rayın ömrünü önemli ölçüde uzatmak için paslanmaz çelik aşınmaya dayanıklı şeritlerle donatılmıştır. Ray genişliği ayarı, doğru demiryolu taşımacılığı ve güvenilir tahta kullanımı sağlamak için senkronize kayış aktarım mekanizmasını kullanır. Bağımsız saf çelik köprü, genel palet makinesi stabilitesini artırır ve dış titreşimlere karşı direnç gösterir. Gaz sızıntısını önlemek ve daha temiz hava sağlayarak atölye ortamını iyileştirmek için giriş ve çıkışlara hava perdeleri takın. Bu elemanlar bir araya gelerek pcb üretim hattı kaplama makinesinde çok yönlü ve hassas performans sunar.
Kontrol sistemi
PCBA konaformal kaplama makinesinin kontrol sistemi, standartlaştırılmış etiketleme ile makul bir düzeni benimser ve teknisyenler için denetim ve bakımı kolay ve basit hale getirir. Yüksek hassasiyetli servo kontrol bileşenleri, değişen yük ve koşullar altında bile kararlı çalışmayı sağlar.
Isı dağıtma tasarımı, uzun süreli çalışmalar sırasında aşırı ısınmayı önlemek için havanın konveksiyonla soğutulmasını kullanır. PC+kontrol panosu modu, elektrik sorunlarına karşı sistem kararlılığını ve hata toleransını büyük ölçüde artırır. Veriye dayalı içgörüler ve izlenebilirlik için gerçek zamanlı izleme MES ile entegre edilebilir. Bu, pcb üretim hattı kaplama makinesinin zorlu uygulamalarında hata oranlarını %0,5'in altında tutar.
Uzaktan sorun giderme özellikleri, tanılama sırasında değerli zamandan tasarruf sağlar. Tutarlı IP67 düzeyinde koruma için vanalar ve lambalar arasında mükemmel koordinasyon sağlar. Ayrıca enerji tasarruflu tasarımı, geleneksel sistemlere kıyasla %20'ye kadar güç tasarrufu sağlar.
Operatör Sistemi
PCBA konaform kaplama makinesindeki operatör sistemi, tanıdık Windows 10 platformuna dayalı olarak yeni bir programın 10 dakikadan kısa sürede kontrol edilmesine ve 2 dakikadan kısa sürede değiştirilmesine olanak tanır. Kullanıcı dostu yazılım, kullanıcılara adım adım rehberlik edecek öğretme ve gezinme işlevlerini içerir. Çalışma yolunun gerçek zamanlı görüntülenmesi, işlemi basit ve sezgisel hale getirerek tahminleri azaltır.
Gelişmiş konumlandırma hassasiyeti için CCD görüşü bir seçenek olarak mevcuttur. İşletim platformu ayarlanabilir ve farklı operatörlerin boylarına ve tercihlerine esnek bir şekilde uyum sağlayarak yorgunluğu en aza indirir. Bu, pcb üretim hattı kaplama makinesi ortamına yeni başlayanlar için bile genel eğitim süresini yalnızca bir vardiyaya indirir. Çoklu dil desteği ve yerleşik video eğitimleri, küresel ekipler için kullanılabilirlik sağlar. Dokunmatik ekran arayüzü operasyonel hataları etkili bir şekilde en aza indirir.
Gelişmiş Çift Valfli Kaplama Sistemi
PCBa konaform kaplama makinesindeki kaplama sistemi, daha karmaşık PCBA ve esneklik gerektiren çeşitli uygulama senaryolarına uygun ikili valf tasarımı kullanır. Modüler tasarım, farklı ürünler için farklı valf gövdelerinin 2 dakikadan kısa sürede hızlı bir şekilde değiştirilmesine olanak tanır. İsteğe bağlı U ekseni ve eğim, ulaşılması zor alanlara sahip karmaşık PCBA şekiller için bile kaplamayı kolaylaştırır.
Çalışma sırasında sezgisel görsel çalışma durumu için dahili UV lambası. CCD görüşü milimetrenin altında doğruluk için bir seçenektir. Özel valfler arasında, düşük püskürtmeli küçük parçalar üzerindeki ince atomize noktalar için H-808, daha geniş alanlardaki geniş yelpaze filmler için H-818 ve yüksek akışlı kalın katmanlar için H-828 yer alır. Bu, malzeme israfını %20-30 oranında azaltır ve düşük VOC'lu malzemeleri etkili bir şekilde destekler. Gelişmiş ürün güvenilirliği için pcb üretim hattı kaplama makinesinde tek tip IP67 düzeyinde koruma sağlar.
| Şartname
| Seçici konformal kaplama makineleri | ||||
| Model | I.C.T-T550 | I.C.T-T550U | I.C.T-T600 | I.C.T-t650 |
| Valf sayısı | 2 (atomizasyon valfi 1 kafası, hassas valf 1 KAFA) | 2 (atomizasyon valfi 1 kafası, hassas valf 1 KAFA) | 2 (atomizasyon valfi 2 kafa) | 4 (atomizasyon valfi 2 kafa, hassas valf 2 kafa) |
| Kontrol yöntemi | PC + Hareket Kontrol Kartı | |||
| Mil sayısı | X, y, z | X, y, z, u | X, y, z | X, y, z |
| PCB boyutu | 50*50 ~ 450*460mm | |||
| Mil tahriki | İthal servo motor + vidalı modül | |||
| Valflerin otomatik temizlenmesi | 5L basınç tankıyla | |||
| Güç kaynağı | AC 220V±10%, 50/60HZ, 2,2KW | |||
| Boyut | L910*W1600*H1700mm | |||
| Net ağırlığı | 1000kg | |||

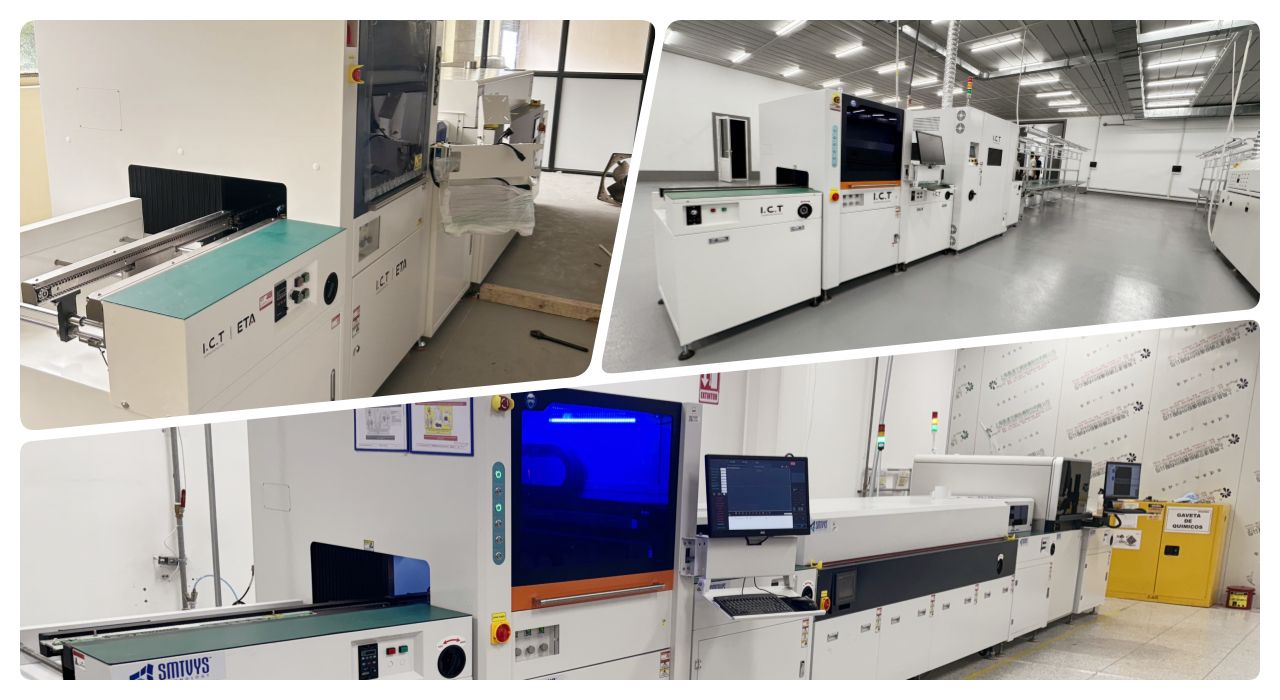

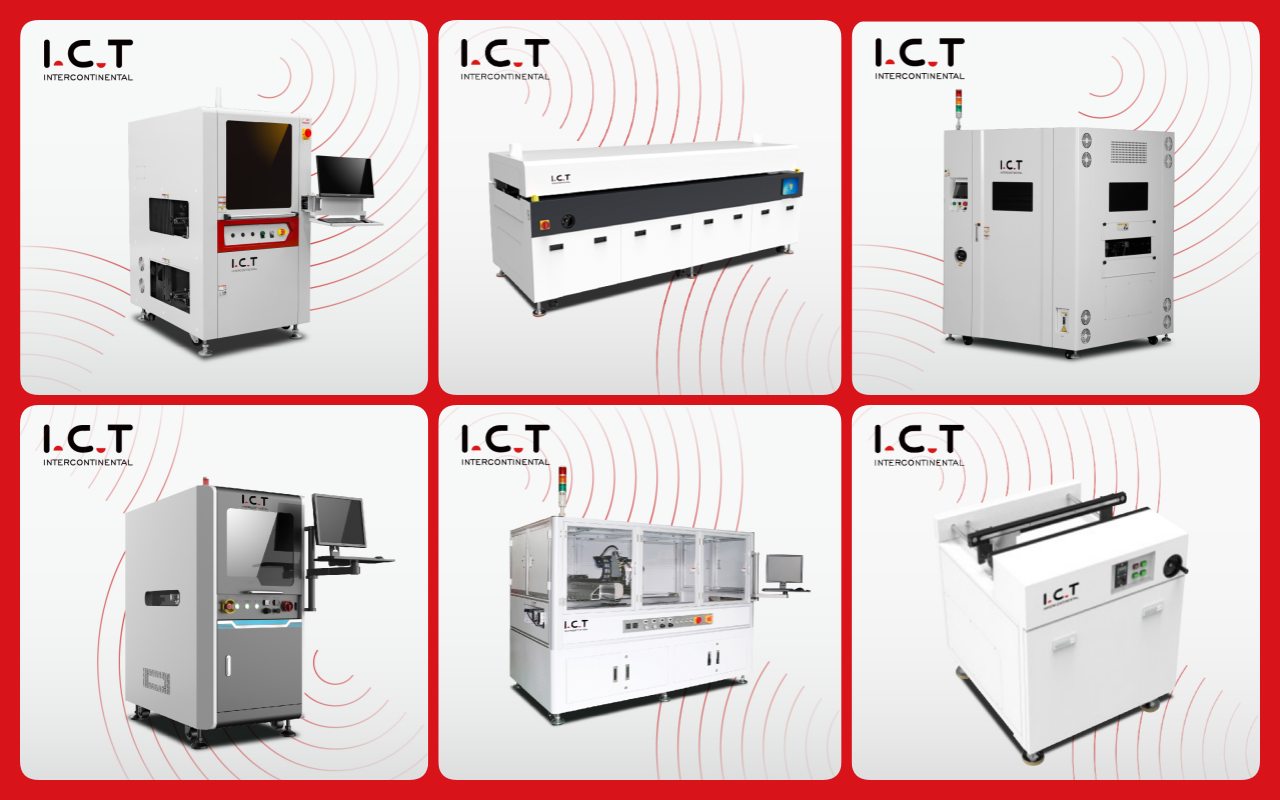

| Kaplama Hattı Ekipman Listesi
PCBA Kaplama Hattımız, verimli ve hassas devre kartı koruması için gelişmiş araçlar sunar. Tam otomatik kaplama hattı, doğru uygulama için seçici bir kaplama makinesi, dayanıklı yüzeyler için bir kürleme fırını, kalite kontrolleri için AOI, sorunsuz kullanım için bir kaldırma ve palet ve kusursuz üretim için bir konveyör sistemi içerir.
Bu yüksek kaliteli PCBA Kaplama Hattı, istikrarlı çalışma, güvenilir toz geçirmez, su geçirmez ve patlamaya dayanıklı kaplama sağlayarak çeşitli endüstri ihtiyaçlarını karşılar. Modüler tasarımlar ve I.C.T'ın küresel desteğiyle, koruyucu kaplama görevlerinde üretkenliği artırır.
| Ürün Adı | PCBA Kaplama Hattındaki Amaç |
|---|---|
Toz geçirmez, su geçirmez ve patlamaya dayanıklı koruma için devre kartlarına hassas koruyucu kaplamalar uygular. | |
Kaplamaları IR veya UV ışığıyla sertleştirerek dayanıklı ve güçlü koruma sağlar. | |
Verimli işleme için devre kartlarını kaplama hattı boyunca sorunsuz bir şekilde taşır. | |
Üretim hattı için PCB sağlar ve depolar, böylece sorunsuz giriş ve çıkış sağlar. | |
| Uyumlu kaplama AOI | Yüksek standartları sağlamak için kaplama kalitesini denetler ve kusurları tespit eder. |
| Müşteri Başarısı Videosu
I.C.T Mühendisin Avrupa Yolculuğu - Otomotiv Elektroniği için SMT Çözüm' konusunda deneyimli mühendisimiz, otomotiv elektroniği, özellikle de araba gösterge panelleri konusunda uzmanlaşmış önde gelen Avrupalı bir müşteriye seyahat ediyor. Müşteri, pcba konaform kaplama makinesinin yanı sıra PCB yükleyici, UV kürleme fırını ve PCB boşaltıcıyı içeren eksiksiz bir PCBA kaplama hattı satın aldı. Ek ekipman, seçici dalga lehimlemeyi ve Tam kalite kontrolü için şarjör tamponu ve NG/OK boşaltıcı ile AOI inceleme Mühendis, çalıştırma, bakım ve sorun giderme konusunda kapsamlı kurulum, hassas ayarlama ve ayrıntılı eğitim gerçekleştirir. Deneme üretim aşamasında, mümkün olan en kısa sürede sorunsuz, yüksek kaliteli başlatma elde etmek için sorunları anında tespit eder ve düzeltir Video, güvenilir otomotiv uygulamaları için saha kurulumunu, karmaşık kartlarda hassas seçici kaplamayı ve kusursuz entegrasyonu açıkça gösterir.
| Hizmetler ve Eğitim
I.C.T, uzun vadeli performans sağlamak amacıyla pcba konaform kaplama makinesi için tam kurulum, hata ayıklama ve sürekli bakım hizmetleri sunar. Ekibimiz, yerinde veya uzaktan oturumlar yoluyla programlama, günlük çalışma, temizlik rutinleri ve ortak sorun gidermeyi kapsayan kapsamlı eğitim programları sağlar. Uzman desteğiyle her türlü üretim sorununa hızlı yanıt veriyoruz.
Yerinde yardım, sorunsuz deneme üretimini ve minimum kesintiyi garanti eder. Uzaktan yardıma her zaman video veya telefon aracılığıyla erişilebilir. Yedek parçalar anında temin edilebilmesi için kolayca stoklanır. Düzenli denetimler ve süreç optimizasyonu, pcb üretim hattı kaplama makinesinde verimliliğin en üst düzeye çıkarılmasına yardımcı olur. Tazeleme kursları personelinizin güncel kalmasını ve sertifikalı olmasını sağlar. Gerektiğinde yeni kaplama malzemeleri için yükseltmeler de sağlıyoruz. Bu yaklaşım, %1'den daha az kesinti süresi sağlar ve dünya çapında 72 ülkedeki operasyonlarda yüksek yatırım getirisi sağlar.
| Müşteriler Ne Diyor?
Müşteriler, yetenekli mühendislerimizi profesyonel uzmanlıkları, hızlı uzman yardımı ve Avrupa'daki saha ziyaretleri sırasında sağlanan hasta eğitim oturumları için sürekli olarak övüyorlar. Karmaşık otomotiv panelleri üzerinde eşit, hatasız püskürtme katmanları ve etkileyici hız sağlaması nedeniyle pcba konaform kaplama makinesini son derece takdir ediyorlar. Güvenli ve özenli paketleme yöntemi, ekipmanın her seferinde mükemmel durumda ulaşmasını sağlar.
Sorulara ve sorunlara hızlı yanıt vermemiz her türlü endişeyi anında giderir. Genel çıktı ve kalite standartlarını önemli ölçüde artırır. Birçoğu, güvenilir nakliyeyi, dayanıklı yapıyı ve verimli valf değiştirmeyi temel güçlü yönler olarak vurguluyor. Müşteriler, pcb üretim hattı kaplama makinesinin hassasiyet, atık azaltma ve mevcut hatlara entegrasyon kolaylığı açısından beklentileri nasıl aştığını belirtiyor.
| Sertifikalar ve Standartlar
Pcba konaform kaplama makinesi, güvenlik uyumluluğu açısından CE'ye, çevre dostu olma açısından RoHS'ye ve kapsamlı kalite yönetim sistemleri için ISO9001'e gururla sahiptir. Modüler valf tasarımları ve gelişmiş yol düzenleme yazılımı gibi yenilikçi özellikleri kapsayan çok sayıda patente sahibiz.
Küresel standartları karşılayan güvenli, yeşil ve üst düzey ürünler sağlamak için her ünitede sıkı kurum içi testler yürütülmektedir. Bu sertifikalar, pcb üretim hattı kaplama makinesi sektöründe mükemmellik ve güvenilirliğe olan sarsılmaz bağlılığımızı doğruluyor ve müşterilerimize dünya çapında mevzuata uygunluk ve ürün performansı konusunda tam bir güven veriyor.
| I.C.T Şirketi ve Fabrika Hakkında
I.C.T, 12.000 m²'lik geniş bir tesiste 89 özel personel istihdam ederek, tam üretim kapasitesinin yanı sıra kendi araştırma ve geliştirmesini yürütmektedir. 2012'deki kuruluşumuzdan bu yana hızla büyüdük ve şu anda 72 ülkede 1.600'den fazla memnun müşteriye kapsamlı tek elden SMT çözümlerle hizmet veriyoruz.
Fabrikalarımız tutarlılık ve mükemmelliği garanti etmek için sıkı kalite tespit süreçleri ve sağlam ürün kalite yönetim sistemleri uygulamaktadır. SMT, kaplama ve küresel elektronik üretim desteği de dahil olmak üzere çok çeşitli alanları kapsıyoruz. Küreselleşme stratejileri ile yerelleştirilmiş hizmetlerin birleşimi, pcb üretim hattı kaplama makinesinde ve ötesinde müşteri başarısını artıran özel, verimli çözümler sunmamıza olanak tanır.
