| I.C.T-P15 SMT Yazıcı Büyük Kart İşleyicisi, SMT Üretim Hatlarında
Led Yarı Otomatik SMT lehim pastası şablon yazıcısı, uzun LED SMT çizgilerin önüne sığar. Tayvan TBI doğrusal kılavuz yolları ve SANYO step motor tahrik hızı, 1650 mm'lik kartlarda sabit yapıştırma için eşleşir. Süspansiyon bıçak sistemi, yeniden akıştaki kısa devreleri durdurmak için baskıyı daha eşit hale getirir. PCB pano ve çerçeve için hizalama cihazlı modüler üniversal tezgah, tek veya çift taraflı PCB 0,2-6 mm kalınlıktadır. Kolay İngilizce MMI arayüzü öğretimi ve navigasyon işlevi, hat hızı için yarı otomatik olanı seçer. <15 saniyelik döngü ve 220W, yarı otomatik SMT şablon yazıcının düşük ısıyla PCB montaj hatlarında yüksek hacimli LED tüpleri itmesine olanak tanır.
| Özellik
Pim ve destek bloğu farklı tek taraflı ve çift taraflı PCB, farklı boyuttaki pim ise farklı PCB deliklere uygun olacaktır. Kullanımı basit, konumlandırma doğrudur ve sabit konum esnek ve ayarlanabilir. İthal step motor Tayvan hassas kılavuz rayı stabilite sağlar, silecek sistemi, lehim macunu ve temizleme işlemini eklemek için manuel dönüşümle kaldırılabilir, nakliye yolculuğunu azaltmak için sensörün esnek ayarını sınırlayın. Bu, hızlı kart değişimi ve plaserlere macun taşması olmaması için büyük LED SMT üretim hatlarında ledli yarı otomatik lehim pastası şablon yazıcısını destekler.
Doğrudan bağlantılı silecek yapısı. Silecek, doğru ve istikrarlı basınç sağlamak için iki yüksek hassasiyetli silindir tarafından bağımsız olarak kontrol edilir. Çift kayar konumlandırma rayları, sileceğin doğruluğunu ve stabilitesini sağlar. Dokunmatik ekran işlemi. Kullanıcı dostu İngilizce MMI arayüzü, öğretme ve navigasyon işlevi. Çalışma modu: manuel, yarı otomatik ve tam otomatik. Çekirdek kontrol parçaları, yazıcının stabilitesini ve çalışabilirliğini sağlamak için ithal edilen yüksek kaliteli markaları benimser. Otomatik yazdırma, istikrarlı ve verimli baskı kalitesi. Bu, LED PCB montaj hatlarındaki uzun levhalara yüksek ilk geçiş verimiyle temiz macun sağlar.
| Şartname
| Model | P3 | P6 | P12 | P15 |
| Kesinlik | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| PCB boyutu | 300x350mm | 600x350mm | 1200x350 mm | 1500x350 mm |
| Platform boyutu | 320x400 mm | 700x400mm | 1350x400 mm | 1650x400mm |
| stensil boyut (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| PCB kalınlık | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| stensil Konumlandırma | Manuel | Manuel | Manuel | Manuel |
| Döngü süresi | < 10 Sn. | < 10 Sn. | < 12 Sn. | < 12 Sn. |
| Güç tüketimi | 200W | 200W | 220W | 220W |
| Güç kaynağı | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| Hava Basıncı | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm |
| Silecek Hızı | 0-200 mm/sn | 0-1200 mm/sn | 0-200 mm/sn | 0-200 mm/sn |
| Boyut | 850x750x1650mm | 1050x750x1650mm | 1660x750x1650mm | 2100x750x1650 mm |
| Ağırlık | 280 kg | 300 kg | 356 kg | 430 kg |
| Silecek Uzunluğu | 250 mm | 250 mm | 250 mm | 250 mm |
| Platform yüksekliği | 950mm | 950mm | 950mm | 950mm |
| Seçenek: Özel boyut özelleştirilebilir | ||||
* I.C.T kalite ve performans üzerinde çalışmaya devam eder, özellikler ve görünüm özel bir bildirimde bulunmaksızın güncellenebilir.
| SMT Hat Ekipman Listesi
I.C.T Yüksek Kaliteli PCBA Üretim Hattı, verimli ve hassas PCB montajı için gelişmiş ekipmanlara sahiptir. Tam otomatik SMT hattı bir yükleyici, doğru lehim pastası uygulaması için bir otomatik yazıcı, hassas bileşen yerleştirme için bir al ve yerleştir makinesi, güvenilir lehimleme için bir yeniden akış fırını ve kapsamlı kusur denetimi için bir AOI sistemi içerir. Bu Yüksek Kaliteli PCBA Üretim Hattı, çeşitli endüstri gereksinimlerini karşılayarak sorunsuz çalışma, yüksek güvenilirlik ve düşük maliyetli SMT montajı sağlar.
| SMT Satırındaki | Ürün Adı Amacı |
|---|---|
| PCB yükleyici | Otomatik olarak çıplak PCB'ları satıra yükler. |
| Lehim macun yazıcı | Lehim pastasını PCB pedlere doğru bir şekilde yazdırır. |
| Seç ve Yer Makinesi | Bileşenleri PCB'lere hassas bir şekilde bağlar. |
| Akıntı fırını | Sağlam eklemler oluşturmak için lehimi eritir. |
| AOI makine | Lehim bağlantılarını ve yerleştirme kusurlarını inceler. |
| SPI Makine | Lehim pastasının yüksekliğini ve kalitesini kontrol eder. |
Dahili lehim bağlantı bütünlüğünü denetler ve gizli kusurları tespit eder. | |
| SMT Temizleme Makinesi | PCB'ları, şablonları, fikstürleri, püskürtme uçlarını vb. temizlemek için kullanılır. |
| PCB Kesme Makinası | PCBA'yi nihai ürüne kesin |
| İzlenebilirlik ekipmanı | Üretim verilerini kaydeder ve izler: Lazer Markalama Makinesi /Etiket Yerleştirici/Mürekkep Püskürtmeli Yazıcı |
| Müşteri Başarısı Örnek Olay İncelemesi – Suudi Arabistan LED Fabrikası
Suudi bir LED üreticisi, I.C.T'dan anahtar teslimi SMT hattını SMT lehim pastası şablon yazıcısı, JUKI RS-1R montaj cihazı ve tüp lambaları için L8 fırınla birlikte satın aldı. Mühendislerimiz okyanusları aşıp Riyad fabrikasına gitti, yazıcıyı geniş konveyörlere yerleştirdi, macunu 1500 mm LED levhalara göre ayarladı ve hat kurulumu ve büyük panel ipuçları konusunda yedi günlük bir eğitim düzenledi. PCB montaj hattı, yerleştirmeye kadar tam yapıştırma kapsamıyla ve boşluk olmadan ertesi gün maksimum düzeyde çalıştı. Alıcı, yurtdışındaki uzmanın yardımını, sağlam kasaları ve tam SMT üretim hattını hızla çalıştıran adım adım dersleri not etti.

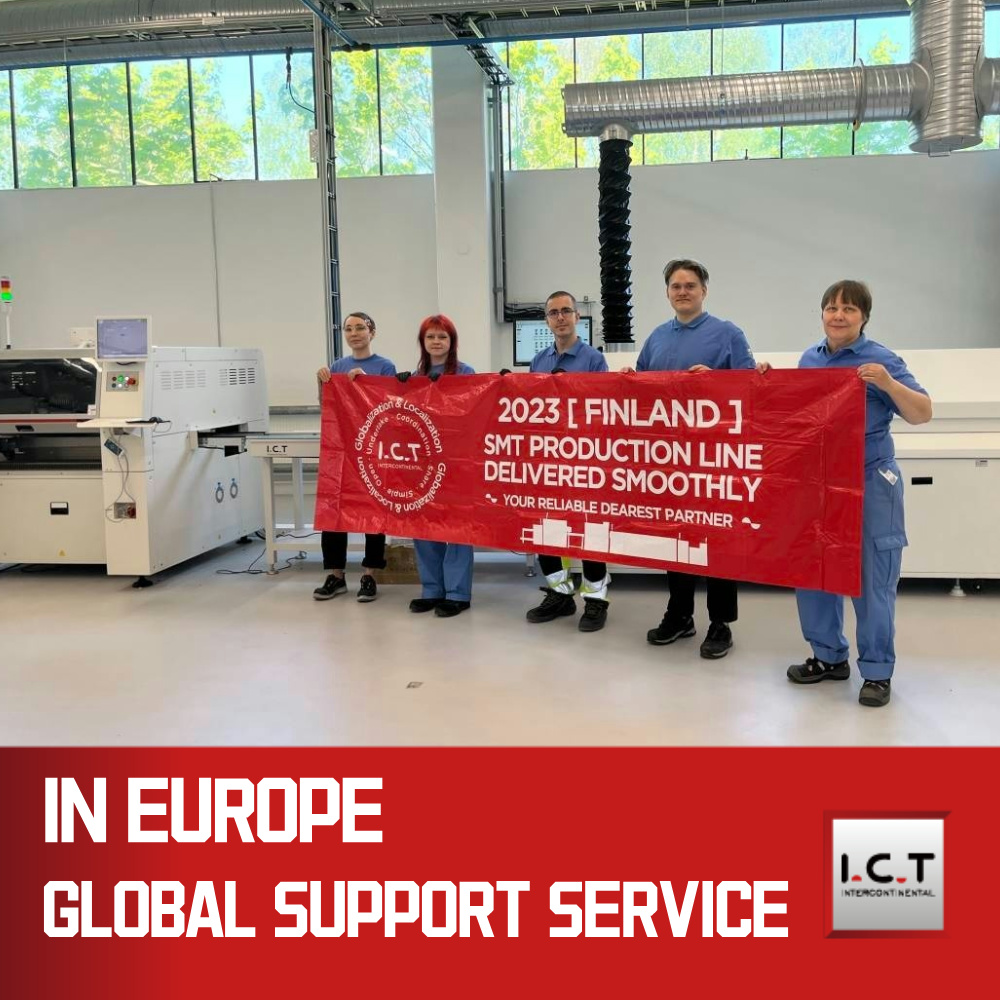

| Küresel Servis ve Eğitim Desteği
I.C.T tüm SMT üretim hattını destekler: ücretsiz geniş SMEMA planları, 48 saatlik yazma testleri, saha kemer bağlantıları, 7-10 günlük büyük kurul kursları, yıllık yedekler, her zaman uzaktan hat görünümü veya sohbet ve çıktı kontrolleri. 20 mühendisimiz, 4 saatlik başlatma ve 7/24 hat araması ile 72 ülkeye ulaştı. Her SMT lehim pastası şablon yazıcısı, 12.000 m²'lik ISO9001 sitemizde uzun hat çalışmaları ve testler yapar. Kullanıcılar güçlü LED PCB montaj hattına, hızlı para iadesine ve büyümeye uygun yardıma sahip olur.
| Müşteri Yorumları
72 ülkede 1600'den fazla LED SMT satır I.C.T'ı seçiyor. Uzun zeminler için büyük düzenleri, deniz gezileri için sert paketleri, geniş baskılarda tam eğitimi, satır sıkışmaları için hızlı videoyu ve ziyaretlerin %19 pano eklemesini severler. Yardım kötü macunu kestiği, maliyeti düşürdüğü ve iyi takım için kolaylık sağladığı için mağazalarda hatlar büyüyor.
| Sertifikalar ve Standartlar
Tüm SMT lehim pastası şablon yazıcıları CE, RoHS, ISO9001:2015 ve patentlerini taşır. Geniş testler ve %100 hat geçişi, LED PCB montaj hatları için AB, ABD ve dünya standartlarını karşılıyor. Bu arka yeşil macun, hat gürültüsü yok, büyük dock ve uzun kullanım - hat güvenli.
| I.C.T Şirketi ve Fabrikamız Hakkında
2012'den itibaren I.C.T, Dongguan'da 12.000m² alanda 89 kişi ve 20 uzmanla çalışıyor. ISO9001'de tam SMT üretim hattını planlıyor, üretiyor ve kontrol ediyoruz. Adil anlaşmamız, hızlı gönderim ve hat hızlandırmamız kapsamında 72 ülkede 1600'den fazla hat. Sekiz nokta ve stok 48 saat içinde kenetleniyor.
