AM100
I.C.T
| Miktar： | |
|---|---|

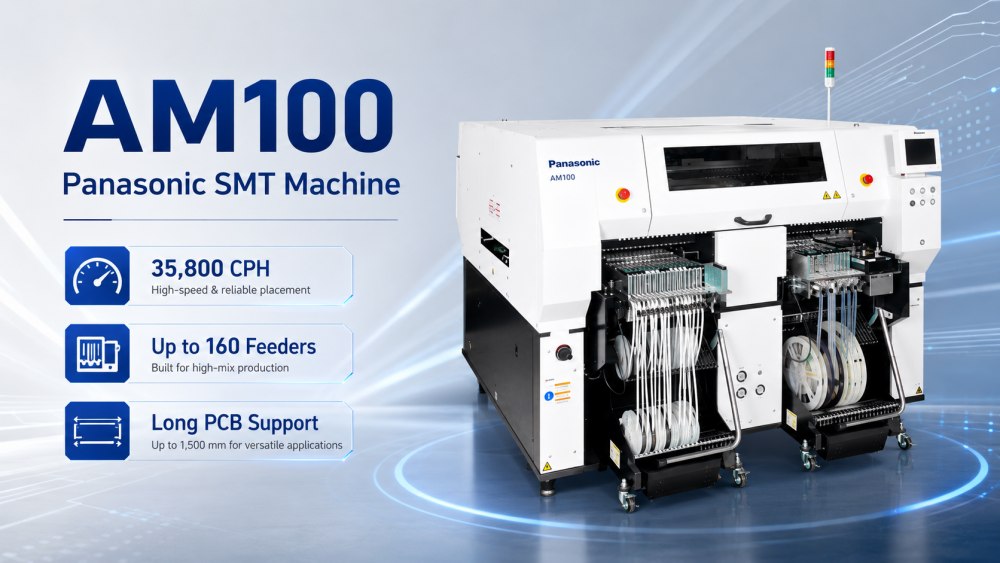

AM100 Otomatik PCB Alma ve Yerleştirme Makinesi, pratik üretkenliğe ve esnek üretime ihtiyaç duyan fabrikalar için tasarlanmış modüler bir SMT montaj makinesidir. LED aydınlatma, güç elektroniği, endüstriyel kontrol, iletişim ürünleri, tüketici elektroniği ve uzun PCB uygulamalarda PCB montajı için uygundur. Makine, yerleştirme hızını ve bileşen çok yönlülüğünü dengelemek için 14 nozullu bir kafa kullanır. Maksimum hızı, çip başına ±40 μm yerleştirme doğruluğuyla 35.800 CPH'ye ulaşabilir. AM100, L515 × W460 mm'ye kadar standart PCB boyutları ve L1500 × W460 mm'ye kadar uzun PCB boyutları destekler. Kullanışlı üretim kapasitesine sahip Panasonic Ucuz Alma ve Yerleştirme Makinesi arayan Müşteriler için AM100 güçlü bir seçenektir.
Çeşitli montaj sahalarındaki farklı gereksinimleri karşılamak için tek makine çözümü
Üretkenlik ve çok yönlülük arasında denge kuran 14 nozullu kafa ile donatılmıştır
Büyük kapasiteli bileşen tedarik bölümleri ve büyük ve uzun PCB aracılığıyla çeşitli endüstrilerdeki üretime destek
Çok çeşitli makine konfigürasyonları ve seçenekleri
| Şartname
| Şartname Öğe | AM100 |
|---|---|
| PCB Boyutlar (mm) | Standart Spesifikasyon: U 50 mm × G 50 mm'den U 515 mm × G 460 mm'ye Uzun PCB Teknik Özellikler: U 50 mm × G 50 mm'den U 1500 mm × G 460 mm'ye |
| Yerleştirme Kafası Maksimum Hız | 35.800 CPH0,1006 sn / çip |
| Yerleştirme Başlığı Yerleştirme Doğruluğu (Cpk ≥ 1) | ±40 μm / çip |
| Bileşen Boyutları | 0402 çip ~ L 120 × G 90 × T 28 veya L 150 × G 25 × T 28 |
| Maksimum Bileşen Temini Sayısı | 160 |
| Bant Genişliği Hesabı | 4 mm, 8 mm |
| SMT Hat Ekipman Listesi
AM100 Panasonic SMT Makinesi doğru SMT hat ekipmanıyla kullanılmalıdır. I.C.T, SMT yükleyici, otomatik kalıp yazıcısı, SPI inceleme makinesi, PCB konveyör, SMT PCB Alma ve Yerleştirme Makinesi, yeniden akış fırını, AOI inceleme makinesi, PCB yönlendirici, PCBA temizleme makinesi ve boşaltıcı sağlayabilir. Uzun PCB üretim için, hattın ayrıca özel levha kullanımına, daha uzun konveyörlere, uygun yazıcı desteğine ve doğru yeniden akışlı fırın eşleşmesine ihtiyacı olabilir. Her istasyon nihai montaj sonucunu etkiler. Kararlı yazdırma, montajcının parçaları doğru şekilde yerleştirmesine yardımcı olur. İyi yerleşim, yeniden akışa yardımcı olur ve AOI daha iyi sonuçlar alır. I.C.T, Müşterilerin hattı PCB boyutuna, çıktı hedefine, besleyici talebine ve fabrika düzenine göre eşleştirmesine yardımcı olur.
| Müşteri Başarısı Videosu
I.C.T, Özbekistan'daki büyük bir elektronik üretim fabrikası için bir Müşteriye destek verdi. Müşteri, bilgisayar anakartları, SSD'ler, bellekle ilgili ürünler ve diğer elektronik aksamları üretmeyi planladı. I.C.T projeye erken teknik iletişimden katıldı ve kurulum, hata ayıklama ve üretim testleri yoluyla devam etti. SMT hattı bir I.C.T-5151 şablon yazıcıyı, dört SMT yerleştirme makinesini, Lyra serisi yeniden akış fırınlarını, SPI, AOI ve PCB işleme sistemlerini içeriyordu. DIP hattı manuel yerleştirmeyi, JUKI tek biçimli yerleştirme ekipmanını, I.C.T-Acrab350 dalga lehimlemeyi ve konveyör sistemlerini içeriyordu. Deneme çalışmasının ardından Müşteri, I.C.T'ın eksiksiz hat planlamasını, hızlı yanıtını, eğitim desteğini ve pratik mühendislik hizmetini takdir etti.
| Servis ve Eğitim Desteği
Otomatik PCB Alma ve Yerleştirme Makinesi projesi için, I.C.T öncelikle Müşterinin gerçek üretim ihtiyaçlarını kontrol eder. Ekibimiz PCB uzunluğu, bileşen paketini, besleyici miktarını, tepsi kullanımını, hedef kapasiteyi, atölye alanını, denetim sürecini ve operatör deneyimini inceler. Bu AM100 için önemlidir çünkü farklı tedarik ünitesi konfigürasyonlarını ve uzun PCB üretimi destekleyebilir. Teslimattan sonra, I.C.T mühendisleri makinenin konumlandırılması, hat bağlantısı, tesisat kontrolü, program hazırlama ve deneme kartı testlerinde yardımcı olabilir. Eğitim tam SMT sürecine dayanmaktadır. Operatörler yazdırma, yerleştirme, yeniden akıtma, AOI ve PCB işlemlerinin birlikte nasıl çalıştığını öğrenir, böylece fabrika ekibi günlük üretimi daha net adımlarla yönetebilir.
| Müşteri Geri Bildirimi
Müşteriler Panasonic AM100 Otomatik Montaj Cihazını seçiyor çünkü farklı üretim görevlerini yerine getirmek için genellikle tek bir makineye ihtiyaç duyuyorlar. Bazı fabrikaların daha fazla besleyici kapasitesine ihtiyacı vardır. Bazılarının uzun PCB desteğe ihtiyacı var. Bazıları daha iyi geçiş esnekliğine ihtiyaç duyar. Yurt dışı projeler sırasında I.C.T, Müşterilerin yalnızca yükleyiciyi kontrol etmek yerine tüm süreci kontrol etmelerine yardımcı olur. Bir üretim sorunu ortaya çıkarsa mühendislerimiz lehim pastası baskısını, besleyici kurulumunu, montaj programını, yeniden akış profilini, AOI sonucunu veya kart transferini inceleyebilir. Müşteriler bu pratik desteğe değer veriyor çünkü bu, gerçek nedeni daha hızlı bulmalarına yardımcı oluyor. Aynı zamanda yerel operatörlerin üretimin ilk aşamasında güven oluşturmasına da yardımcı olur.
| Sertifikalar ve Standartlar
I.C.T, kalite, güvenlik ve ihracat teslimat gerekliliklerini göz önünde bulundurarak tam SMT hat projelerini hazırlar. Eksiksiz üretim hattı çözümü CE, RoHS, ISO9001 gibi ortak belgeleri ve ilgili patent materyallerini destekleyebilir. Sevkiyattan önce ekibimiz ekipmanın durumunu, aksesuarları, yedek parçaları, besleyiciyle ilgili parçaları, kabloları, yazılım dosyalarını, paketleme listelerini, uyarı etiketlerini ve tahta sandık korumasını kontrol eder. Bir PCB Montaj Alma ve Yerleştirme Makinesi projesi için bu kontrol adımı faydalıdır çünkü hat birçok küçük parça ve bağlantı öğesi içerebilir. Dikkatli hazırlık, eksik aksesuarların, nakliye hasarlarının ve kurulum gecikmelerinin azaltılmasına yardımcı olur. Ayrıca Müşteriye fabrika kurulumundan önce daha net kayıtlar sunar.
| I.C.T Şirketi ve Fabrika Hakkında
I.C.T, güvenilir SMT, DIP, kaplama, dağıtım, lehimleme, inceleme, temizleme ve PCB taşıma ekipmanına ihtiyaç duyan elektronik üreticileri için üretim hattı çözümleri sağlar. AM100 projeleri için çalışmalarımız ekipman seçimi, hat yerleşimi, süreç eşleştirme, teslimat kontrolü, kurulum rehberliği, operatör eğitimi ve uzun vadeli teknik desteği içerebilir. I.C.T 80'den fazla ülkede 1.700'den fazla Müşteriyle çalıştı. Bu projeler arasında LED aydınlatma, otomotiv elektroniği, güç kaynakları, iletişim ürünleri, endüstriyel kontrol panoları, tüketici elektroniği ve bilgisayarla ilgili üretim yer alıyor. Ekibimiz, hattın planlama aşamasından istikrarlı günlük operasyon aşamasına geçebilmesi için Müşterilerin makineleri gerçek üretim ihtiyaçlarına bağlamasına yardımcı olmaya odaklanır.
